Монтаж теплового насоса воздух-вода

Модернизация системы отопления загородного дома. Тепловой насос "воздух-вода"

Шаг №1

Отопление ГВС и тёплые полы тепловым насосом

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
осуществить врезку в действующую систему отопления;
провести настройку и пуск-наладку теплового насоса

А подобных домов - тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода - это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Выбор места установки теплового насоса Cooper & Hunter

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Установка внешнего блока

Мало чем отличается от обычной сплит-системы: тот же принцип, тот же медный фреоновый контур. Но дело в деталях, а именно - в компрессоре и системе управления подачей фреона, что позволяет добиться переохлаждения рабочего тела и извлечения тепла даже из воздуха в -30. Можно и из -60, но просто масло во фреоне замерзает, есть система защиты.

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

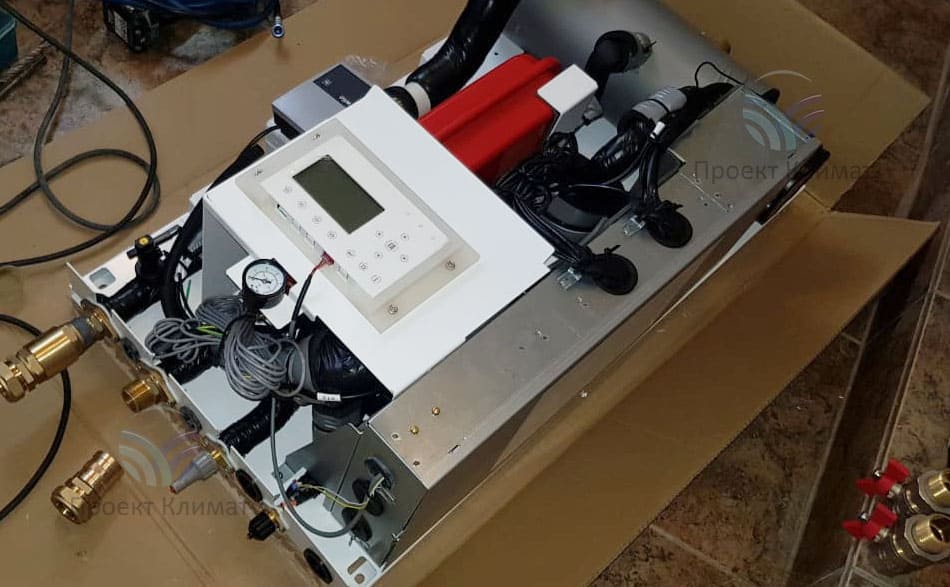

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс - автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Монтаж и запуск гидромодуля теплового насоса

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе "умный дом". Отопление дома насосом воздух-вода - это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение контура теплового насоса в систему отопления загородного дома

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления

Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления - мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM - самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Модель	кВт	до "минус"	Монтаж **
	8,0	-30	руб.
	9,2	-30	руб.
1ф	12,0	-30	руб.
3ф	12,0	-30	руб.
1ф	14,0	-30	руб.
3ф	14,0	-30	руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.
