Монтаж напольных фанкойлов Daikin

Всё большее количество объектов уже сдаётся с системой центрального кондиционирования на базе систем чиллер-фанкойл:

  • на этапе строительства закладываются коммуникации в самом здании;
  • размещается и подключается к ним внешний модуль - чиллер, холодильная машина, призванная обеспечить отведение теплоты ото всех помещений;
  • собственники, арендаторы устанавливают внутренние блоки (фанкойлы) исходя из своих потребностей, выбирая мощность, тип, производителя

В данном примере - небольшое офисное здание в центре Москвы после реконструкции обрело свой чиллер, была проведена замена коммуникаций и демонтированы устаревшие радиаторы с трубопроводами. Наша задача заключалась в создании небольшого проекта кондиционирования (практически - рабочий чертёж) и установке самих фанкойлов на отведённые им места.

Пример монтажа фанкойлов в офисе

Пример работ по установке фанкойла

Шаг №1

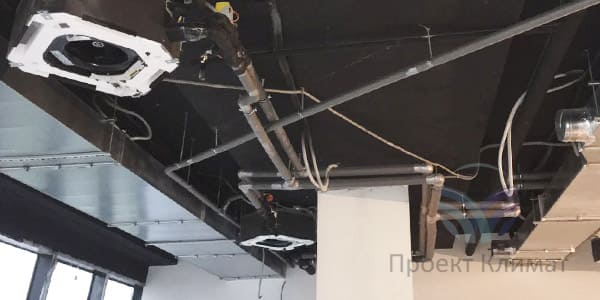

Фанкойлы бывают разные. Вот пример одних из самых популярных - кассетных фанкойлов. Именно они зачастую устанавливаются в офисе при ремонте... если позволяют потолки. Но вариантов создать систему кондиционирования - множество: просто обратитесь к профессионалам
Место подведения коммуникаций к фанкойлу

Коммуникации для фанкойла

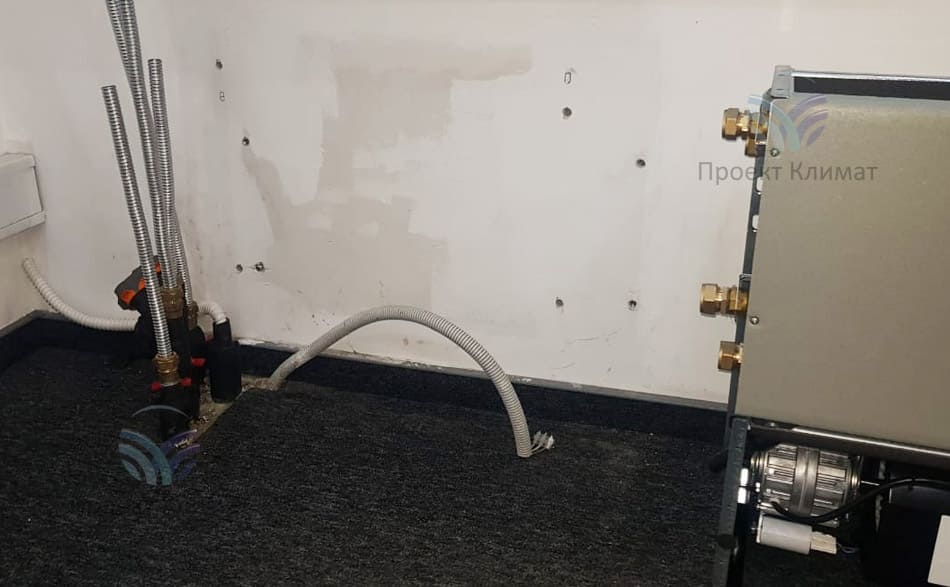

Место подведения коммуникаций к фанкойлу: видны гибкие подводки от чиллера (разводка по полу) и видно старое место установки классического водяного радиатора отопления
На объекте использованы фанкойлы в четырёхтрубном исполнении, что позволяет использовать систему не только на охлаждение воздуха в офисе, но и на обогрев!

Четырёхтрубное исполнение фанкойла

На объекте использованы фанкойлы в четырёхтрубном исполнении, что позволяет использовать систему не только на охлаждение воздуха в офисе, но и на обогрев!
Подготовка к монтажу фанкойла

Начало установки оборудования

Чем хорош напольный фанкойл? Да тем, что он заменяет собой классическую батарею, становится на её место, то есть не занимает полезного пространства офиса
Выполнение подключения

Подключение к центральной системе

Далее производится подключение гибкой подводки, по которой подаётся хладагент к штатным штуцерам, через которые хладагент подаётся к теплообменнику и выходит из него в обратку
Управление фанкойлом

Органы регулировки работы

Фанкойл - радиатор с вентилятором. И небольшой системой управления интенсивностью теплоотдачи: продвинутый радиатор!
Завершение работ по монтажу фанкойлов

Декоративная панель для системы

Естественно, теплообменник, элементы подключения - всё это скрывается декоративными элементами: система мало того, что должна быть эффективной и надёжной, она должна вписаться в интерьер помещения!

И таких фанкойлов потребовалось поставить по всему зданию пару десятков. Не слишком сложная, но достаточно ответственная работа: протечка этиленгликоля в офисе в период отопления - вещь совсем неприятная. Доверить работу по установке фанкойлов необходимо той компании, в которой вы уверены, уверены в том, что специалисты приедут и устранят случись чего.

Обратитесь за консультацией к нашим менеджерам: мы уверены, что поможем, расскажем, посоветуем, рассчитаем, спроектируем и в конечном счёте - смонтируем, ведь помимо ответственного подхода к делу есть ещё и крайне привлекательные цены!


Москва, офис

220 м2
