Монтаж канального кондиционера Mitsubishi Heavy

Пример монтажа канального кондиционера

Мульти сплит системы и канальные кондиционеры - это наш профиль. И не просто продажа, а выполнение работ по установке с последующим сервисным обслуживанием. Штатные бригады, инженера, грамотные менеджеры - всё говорит в за то, чтобы вы сделали выбор в пользу нашей компании!

Далее представлен пример установки и разводки воздуховодов канального кондиционера Mitsubishi Heavy. Внешний блок представляет собой мульти сплит систему, от которой подведены фреоновые коммуникации. И уже от внутренних блоков проведены воздуховоды, обеспечивающие подачу охлаждённого или обогретого воздуха по помещениям.

Установка Mitsubishi Heavy канального кондиционера. Первый этап

Внутренний блок кондиционера Mitsubishi Heavy

Шаг №1

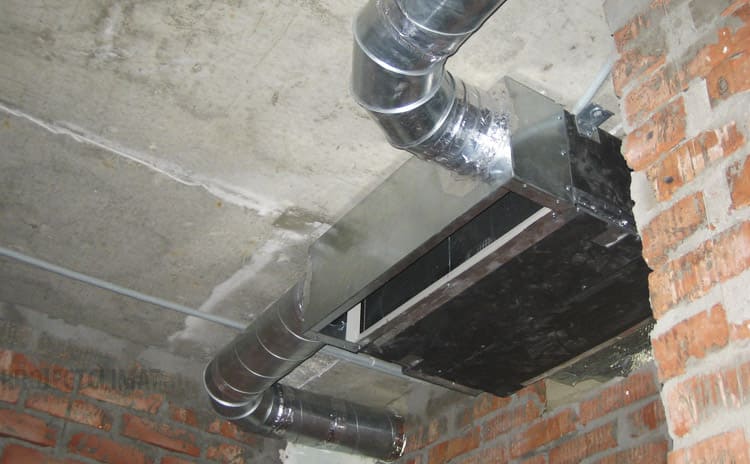

Внутренний блок SRR-25ZJ-S. От внутреннего блока выполнена разводка воздуховодов по помещениям. Сбоку закреплён адаптер, от которого и выполняется отведение двух воздуховодов.

Шаг №2

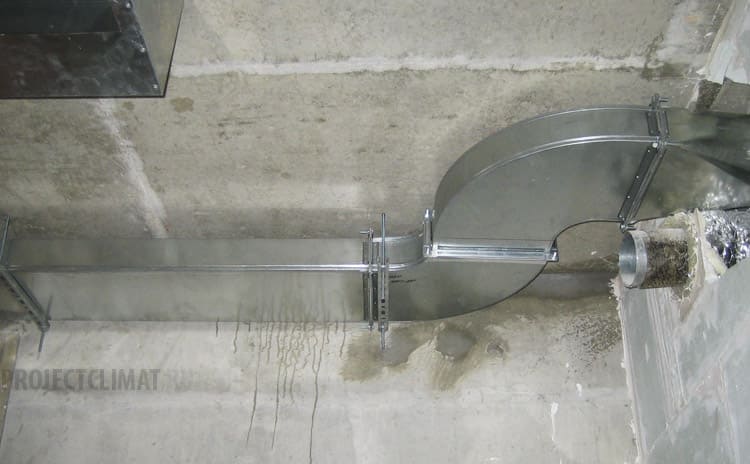

В дальнейшем воздуховод меняет своё сечение: с круглого на прямоугольный с теми же параметрами воздухообмена. Сделано это с целью сократить опуски потоков.

Шаг №3

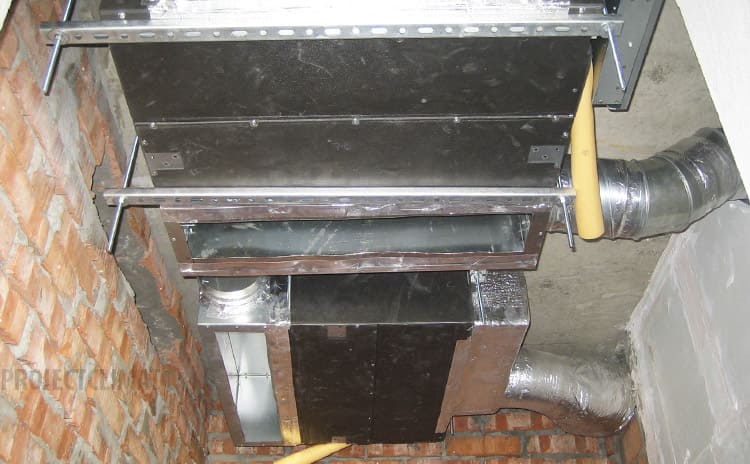

На объекте выполнен монтаж двух канальных блоков. Оба подключены фреоновым контуром к одному внешнему, т.е. к мульти сплит системе, способной обеспечить подачу фреона сразу на несколько внутренних блоков кондиционеров различных типов и мощностей.

Шаг №4

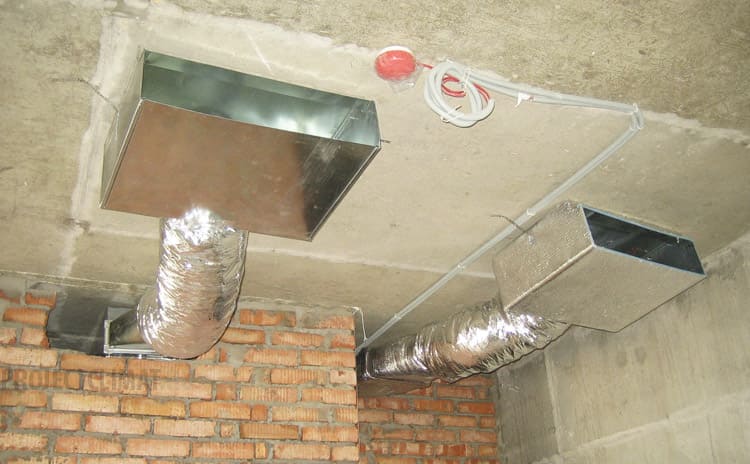

Воздуховоды выведены в помещения и оканчиваются диффузорами.

Шаг №5

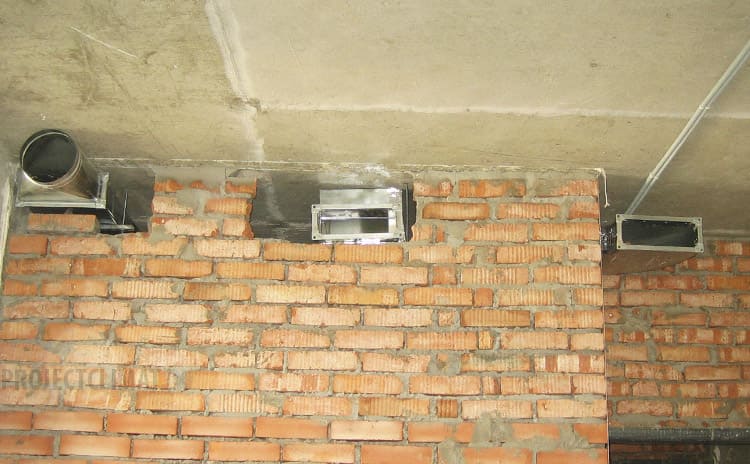

Воздуховоды выведены в помещения и оканчиваются диффузорами.

Шаг №6

В систему специально введены гибкие воздуховоды для обеспечения демпфирования при включении внутреннего блока. Воздуховоды применены тепло-звукоизолированные, что обеспечивает дополнительную шумоизоляцию.

Шаг №7

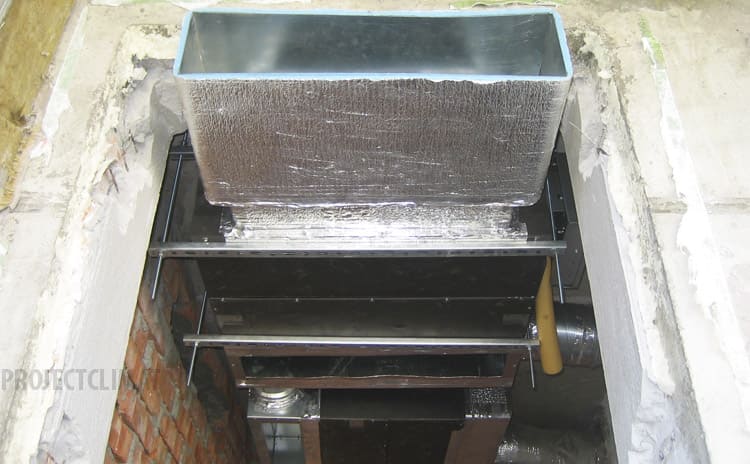

Окончание любого воздуховода - адаптер. На него на втором этапе устанавливается декоративная решётка, из которой и будет подаваться охлаждённый, очищенный воздух.

А вот так будет выглядеть объект после окончания ремонта. Собственно, ради чего всё и затевалось, как говорится.
