Монтаж фанкойла в квартире

Установка фанкойла на этапе ремонта

В жилом комплексе в Москве застройщиком был установлен чиллер на крыше здания: один из самых эффективных способов охлаждения и обогрева помещений. От внешнего агрегата выполнена разводка трубопроводов по помещениям. В данном случае стояла задача реализовать систему кондиционирования и вентиляции на базе фанкойла (внутреннего блока системы чиллер-фанкойл) в жилой квартире.

Фанкойлы приобретают всё большую популярность за счёт простоты схемы охлаждения и обогрева, относительной дешевизны установки и обслуживания, а также отсутствия привязки к определённой марке: к чиллеру можно подключить внутренний блок любого производителя. И любого типа! Внизу представлены несколько фотографий с объекта по монтажу фанкойлов кассетного типа в одном из министерских учреждений Москвы. Как и кассетные кондиционеры блоки не будут видны после окончания ремонта: только декоративные панели и распределяющие воздух жалюзи.

Помимо достаточно простой функции подключения выводов теплообменника к уже заведённым в квартиру коммуникациям основная задача была обеспечить распределение воздуха по каналам по всей квартире с подведением к диффузорам в каждую комнату. К самому фанкойлу была смонтирована камера смешения в теплоизоляции, просчитаны и заказаны на производстве камеры для раздачи воздуха и последующего подключения декоративных решёток, которые и будут видны после окончания ремонта. Только они и ни одного сантиметра коммуникаций!

Установка фанкойла в квартире на этапе ремонта

Шаг №1

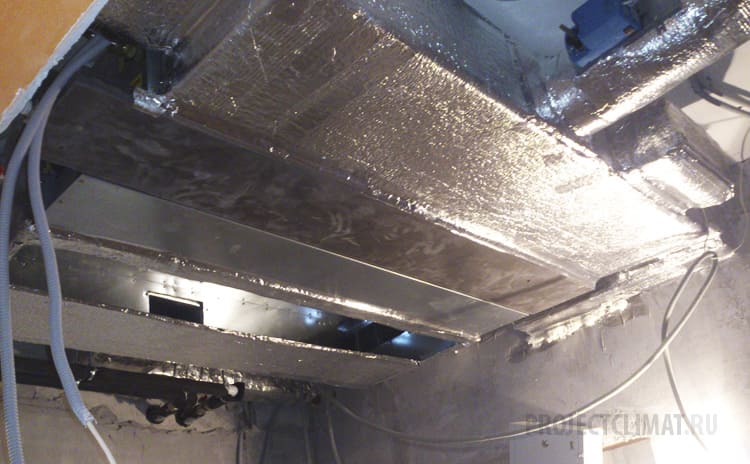

Фанкойл установлен, подключён узел смешения и выполнена обвязка теплоизоляцией для предотвращения образования конденсата при работе оборудования на охлаждение.

Шаг №2

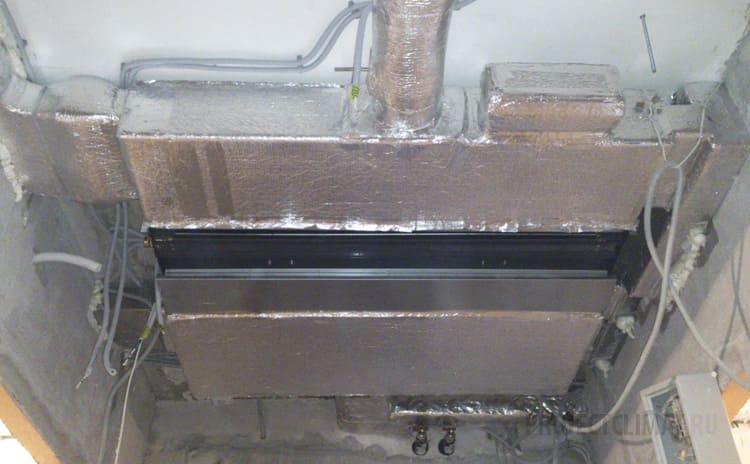

Сам по себе фанкойл отличается небольшими габаритами. Но на фотографии он уже с подсоединёнными к нему адаптерами, через которые осуществляется подача и раздача воздуха.

Шаг №3

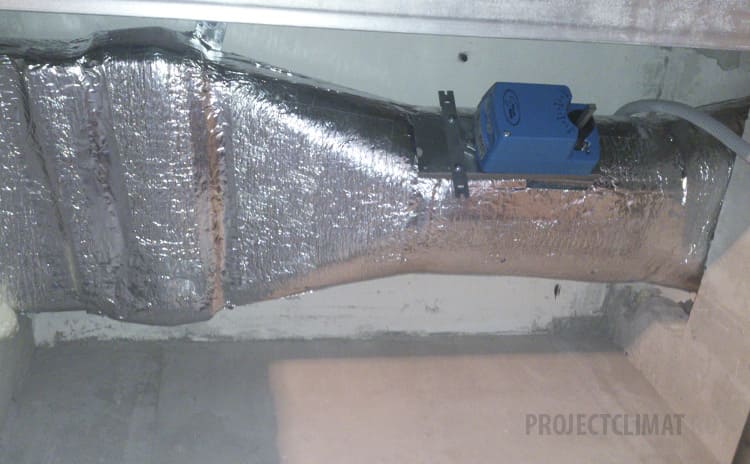

В системе реализована подача свежего воздуха с улицы. Для этого выполнена прокладка и подключение подающего атмосферный воздух воздуховода. Воздуховод проложен в теплоизоляции, оборудован запорным клапаном с электроприводом для остановки подачи воздуха при необходимости.

Шаг №4

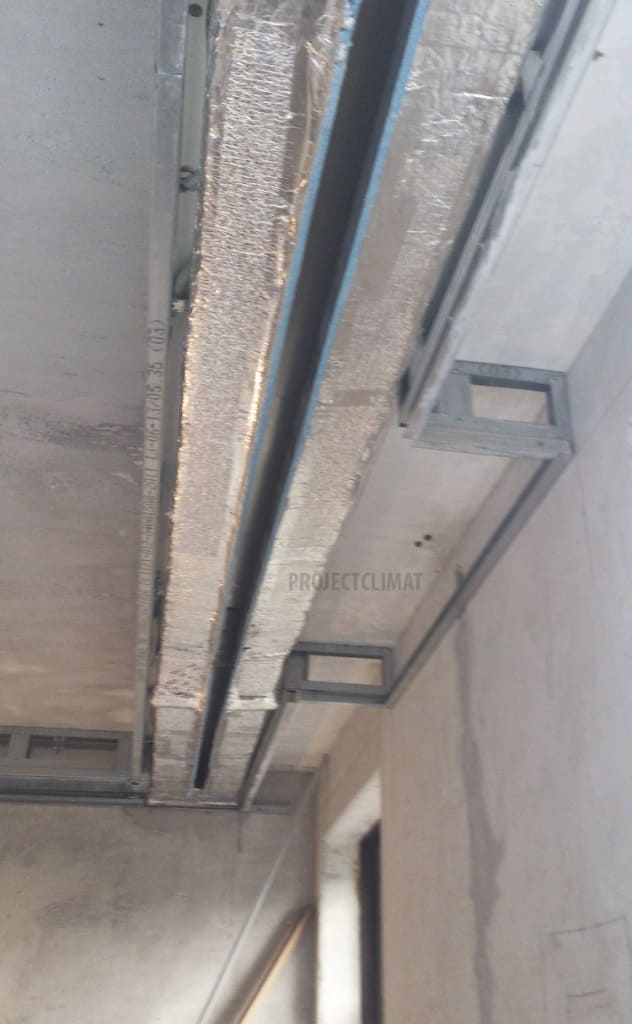

К раздающему адаптеру подключается воздуховод в теплоизоляции. Сам адаптер щелевой, для создания комфортных условий по распределению воздуха достаточно длинный, чтобы скорость потока на выходе из щелевой решётки была невелика.

Шаг №5

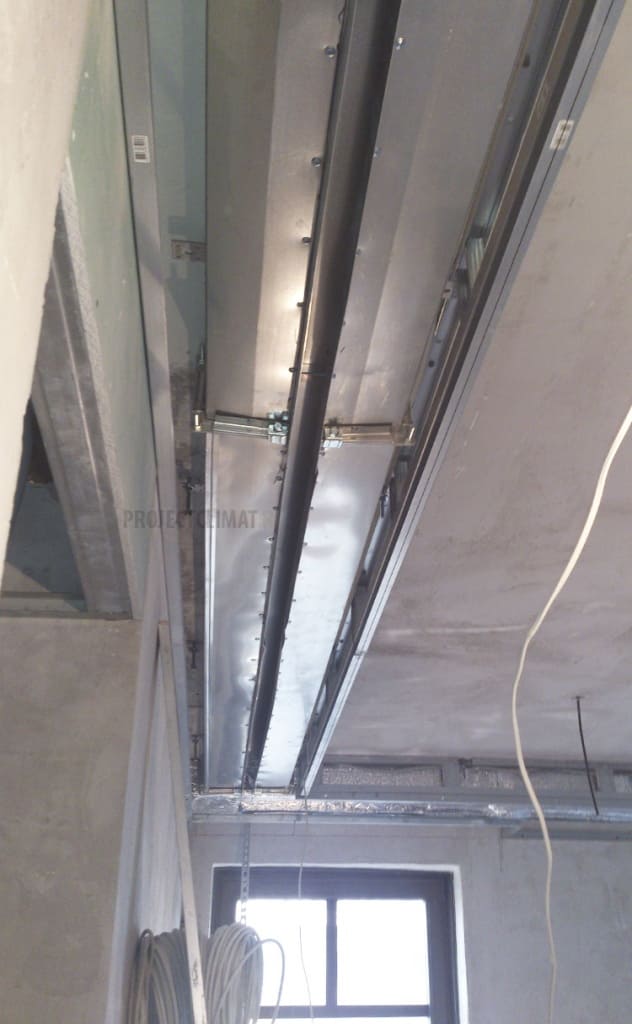

Адаптер, через который воздух подаётся обратно в систему выполнен в том же стиле, расположен на противоположной стороне квартиры. Он не обклеен теплоизоляцией, т.к. забирает уже воздух из помещения. По нему воздушная масса подаётся в воздуховод и доставляется обратно к фанкойлу.

Шаг №6

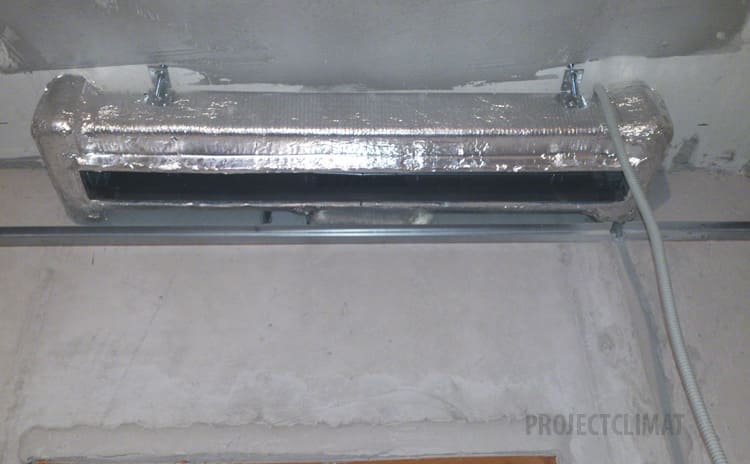

В соседнюю, меньшую по размерам комнату реализована подача небольшого объёма воздуха через воздуховод малого сечения и такой же небольшой адаптер. Выглядит всё не так красиво: но это стройка, это первый этап. После окончания ремонтных работ всё скрывается чистовой отделкой, а инженерия будет напоминать о себе лишь декоративными щелевыми решётками на потолке.

Монтаж фанкойла канального типа практически не отличается от процесса установки канального кондиционера. В данном случае обошлись исполнительным чертежом для монтажников систем вентиляции и кондиционирования, а также для создания итоговой сметы и включения в договор. При выходе на сложные объекты предварительно выполняется проект кондиционирования. Наши штатные проектировщики способны подготовить профессиональный проект, а монтажники - реализовать его.

А вот и один из примеров установки фанкойла канального типа в многокомнатной квартире в Москве:

Установка канального фанкойла
