Монтаж системы чиллер-фанкойл, монтаж вентиляции

Шаг №1

Отдельно стоящее здание с офисным корпусом и с корпусом фитнеса с бассейном.

В связи с реконструкцией, расширением обслуживаемых площадей и моральным (а также и физическим) устареванием основного инженерного оборудования заказчик поставил перед нами задачу о замене оборудования на объекте:

• демонтаж существующего оборудования и коммуникаций (трубопроводов, воздуховодов)
• монтаж нового оборудования, подключение
• проведение работ по пуск-наладке
• настройка и автоматизация с установкой диспетчерского пульта
• паспортизация

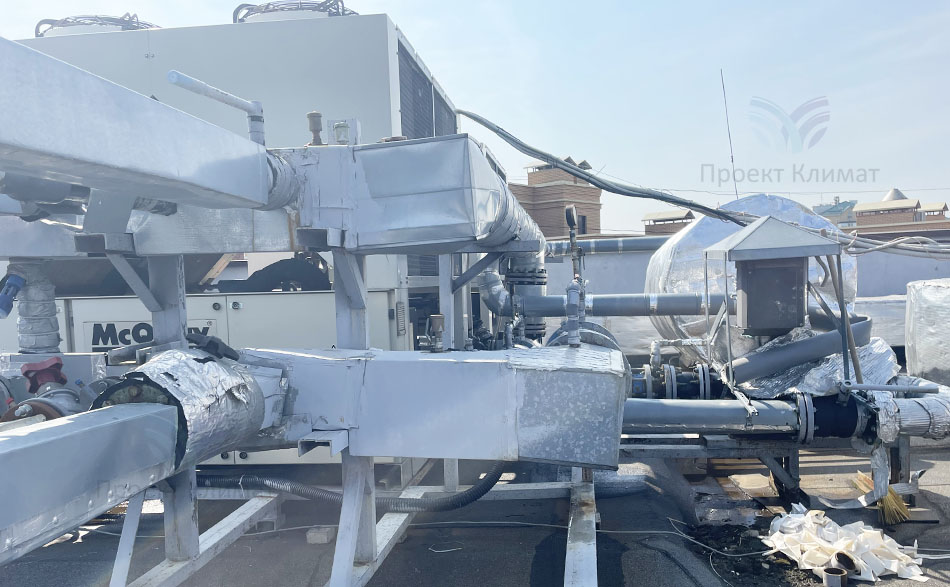

Состояние чиллера и коммуникаций

На фотографии видно состояние коммуникаций и самого основного оборудования. Всё плачевно. Не говоря уже о скрытых болячках по утечкам, негерметичному фреоновому контуру, повышенному сопротивлению на обмотках компрессоров и тому подобных факторах, сигнализирующих о скором выходе из строя

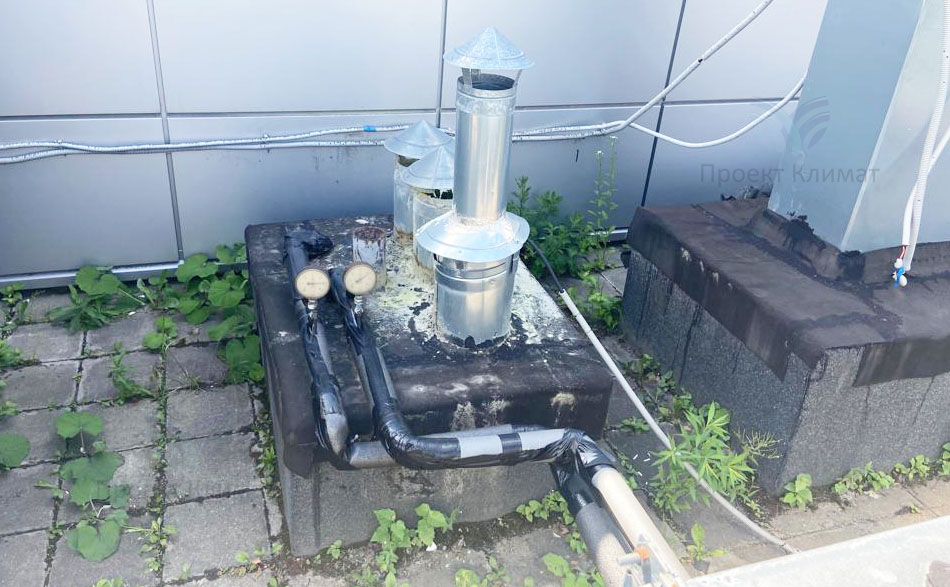

Вытяжка вентиляционная

В предыдущие годы что-то доделывали по частям, переделывали. В качестве подрядчиков были различные компании, которые делали по системам, по элементам. Параметры отклонились от изначальных весьма существенно

Ознакомившись с проектом вентиляции и кондиционирования, в который были внесены все требуемые изменения, приступили к работам. Сами работы продлились с июня по январь - восемь месяцев. Было бы быстрее: весь объект можно было сделать и за три месяца. Но у одной задачи был крайне высокий приоритет: сохранение требуемых параметров воздуха. То есть невозможно было отключить какую-либо систему на сколь-либо протяжённое время.

К примеру: отключение вытяжки или одной из приточных установок, обслуживающих зону бассейна, практически мгновенно приводили в течение 15-20 минут к резкому повышению уровня влажности, дискомфорту и чувству духоты и нехватки воздуха у посетителей. Это увеличивало сроки более чем в два раза: очень много промежуточных, подготовительных работ. Проще было сделать с нуля, чем менять действующую. Но... как есть.

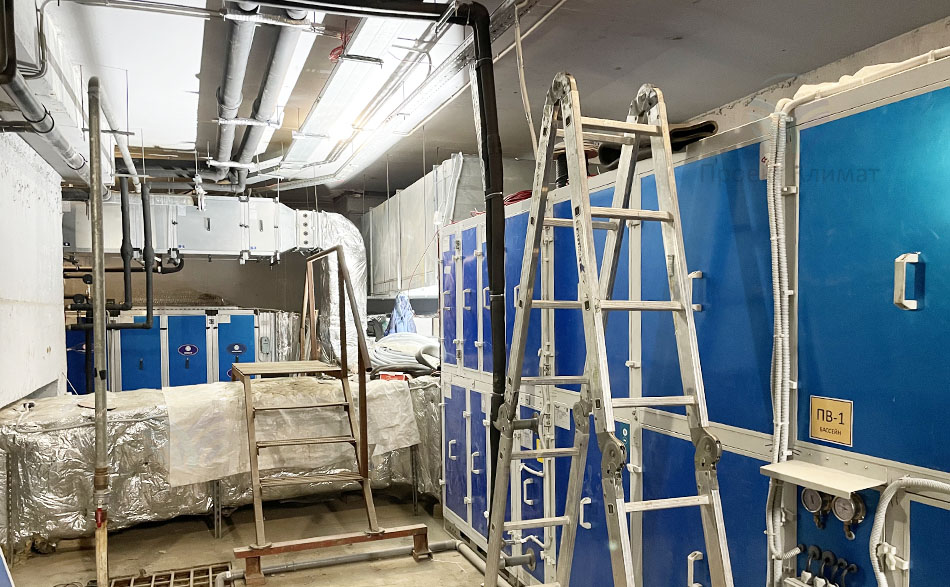

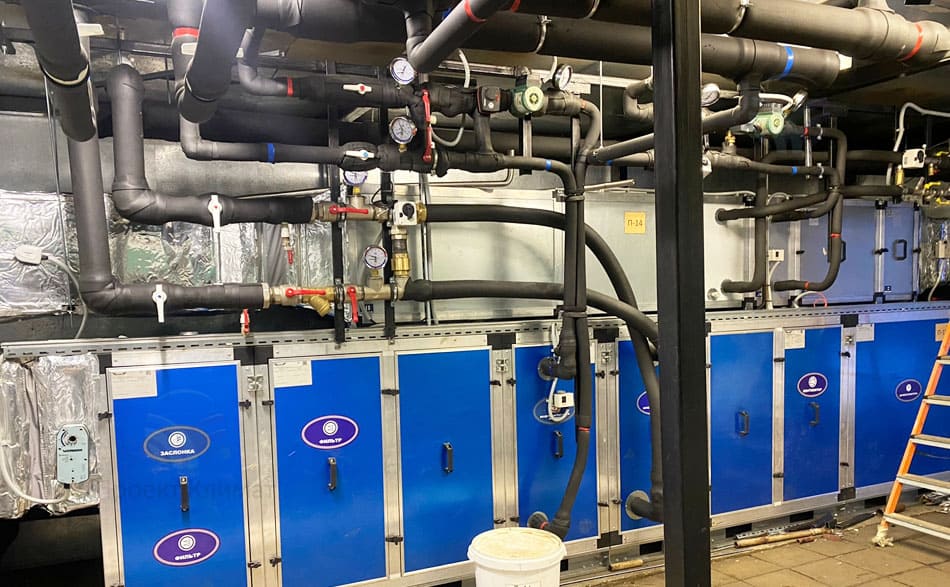

Монтаж приточных установок в вентиляционной камере

Не месте демонтированных приточных установок (не справлявшихся по кратности воздухообмена) смонтированы новые. Выполнено подведение теплоносителя к секциям нагрева воздуха для поддержания заданных температур.

Монтаж приточных установок

Сами вентиляционные камеры 0 реконструированы: проведены работы по замене покрытия, изоляции от влаги, создание новых несущих конструкций и усилены элементы крепления элементов.

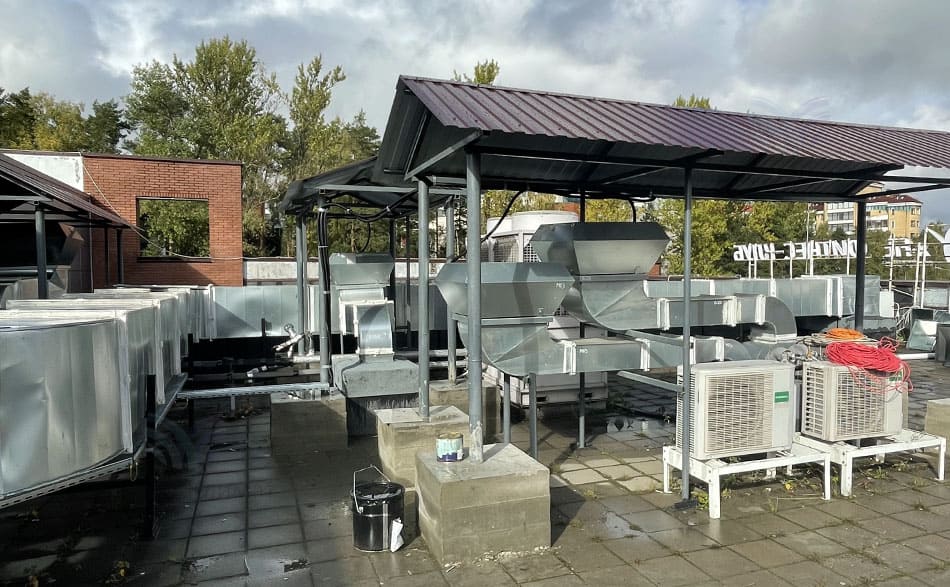

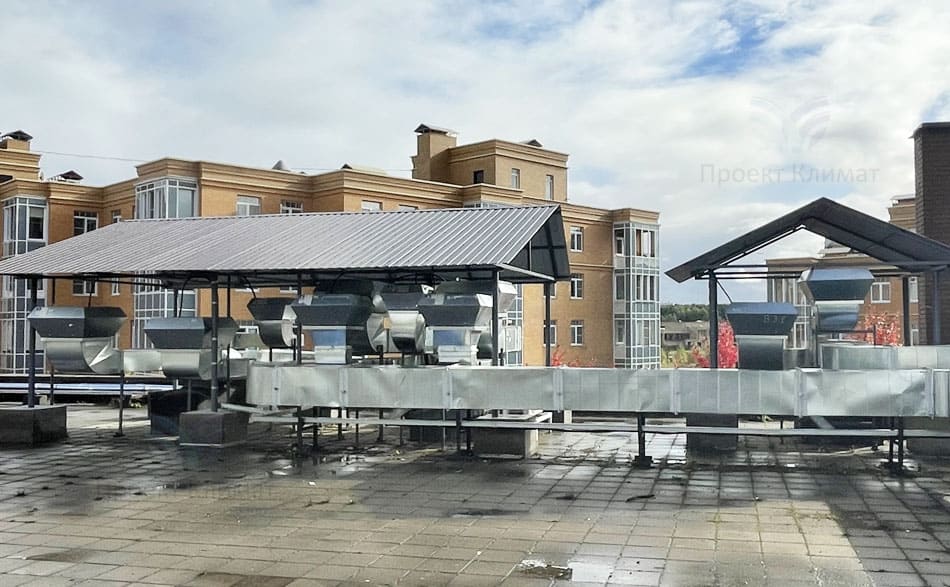

Монтаж вытяжек системы вентиляции

Пришлось увеличивать сечение воздуховодов, заведённых в крышные вентиляционные стаканы. Сами стаканы - усиливать, а так как они не выдержали бы веса вытяжных вентиляторов с глушителями - делать отдельную раму с крышей, устойчивой к ветру и осадкам.

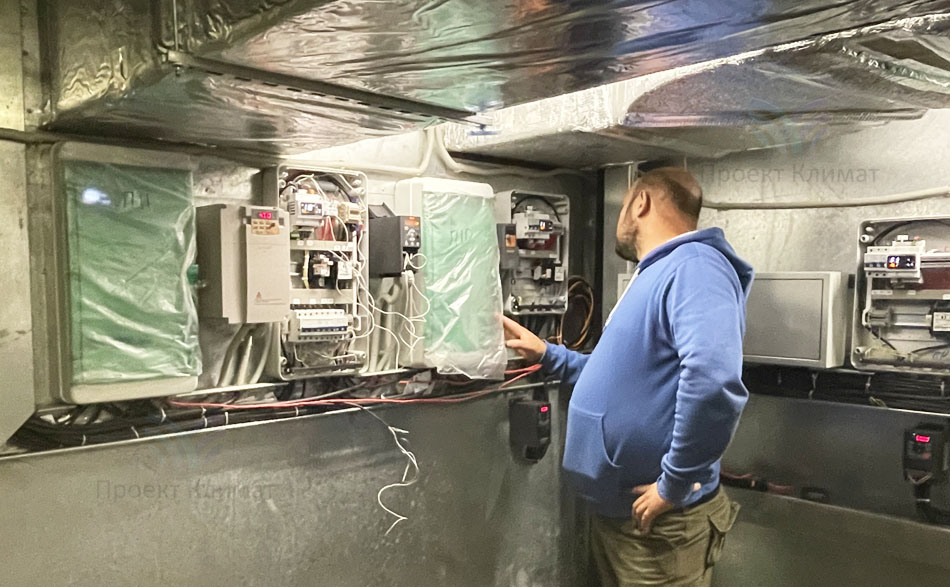

Монтаж щитов автоматики и частостных преобразователей

Да. Немаловажный момент. Мощности вытяжных вентиляторов повысились. Они потребовали три фазы. Проведена работа по замене электрической сети: только под вытяжные системы проложено заново более 1500 м. кабеля. И это в действующем здании. Инженера-строители поймут сложность.

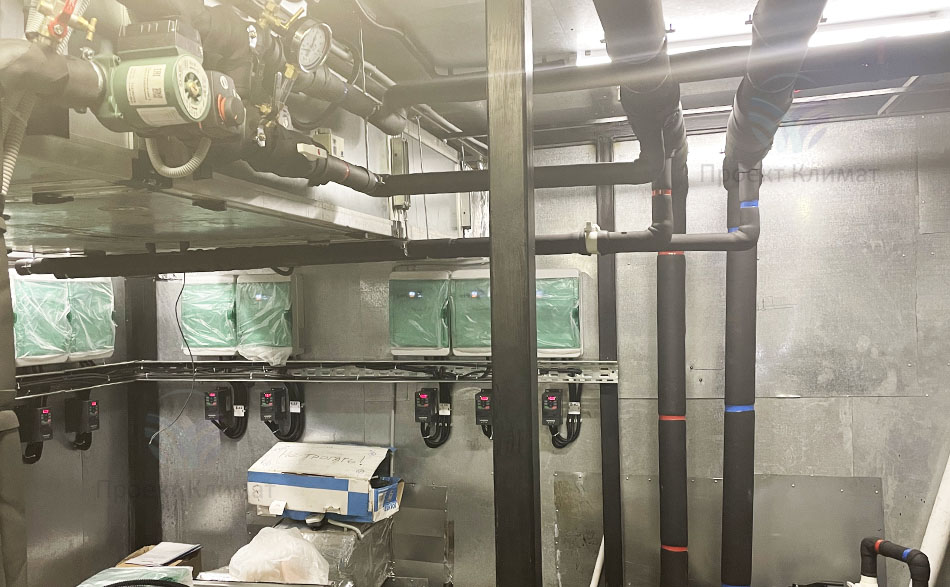

Автоматика системы вентиляции

Под каждую систему установлен свой частотный преобразователь и шкаф управления. Все элементы затем выведены на единый диспетчерский пульт управления.

Монтаж автоматики системы вентиляции

Если раньше диспетчеру требовалось вызвать инженера, который должен был сходить и посмотреть, что с системой, то в новой конфигурации в этом отпала необходимость: вся информация (параметры, тип ошибки) выводятся на экран диспетчера, который может перезапустить систему самостоятельно после устранения неисправности

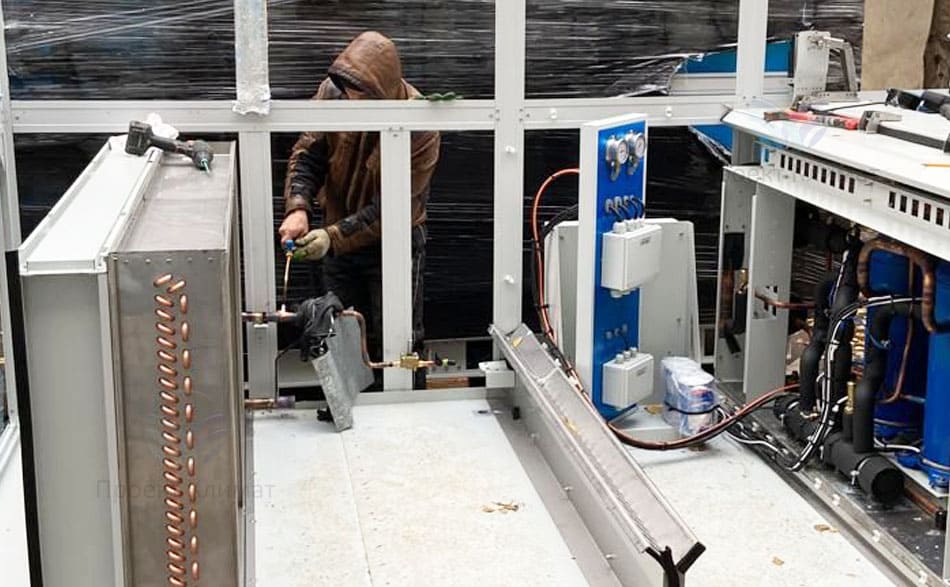

Монтаж приточно-вытяжной установки с рекуператором

Была одна сложность: установки (а их две: для безопасности - на случай аварии) не пролазили в проход. Пришлось их разбирать на улице. И по частям собирать заново в подвальном помещении. Работы проводились в присутствии представителей завода-изготовителя (чтобы сохранить гарантию на оборудование).

Приточно-вытяжные установки для бассейна

Эти вентиляционные установки имеют особое исполнение для работы с влажным воздухом бассейна. Рекуператор позволяет существенно экономить на обогреве помещения, а также обеспечивает осушение рециркулируемого воздуха.

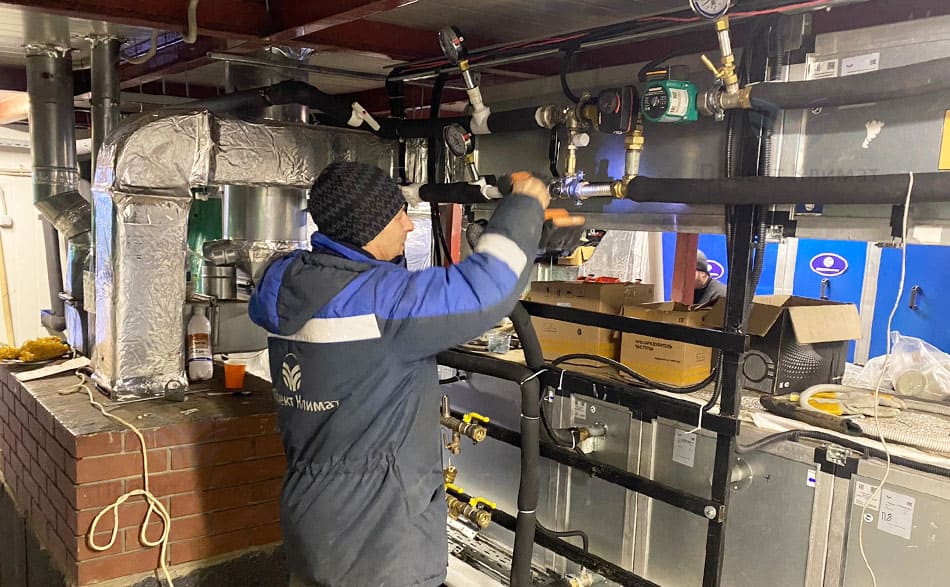

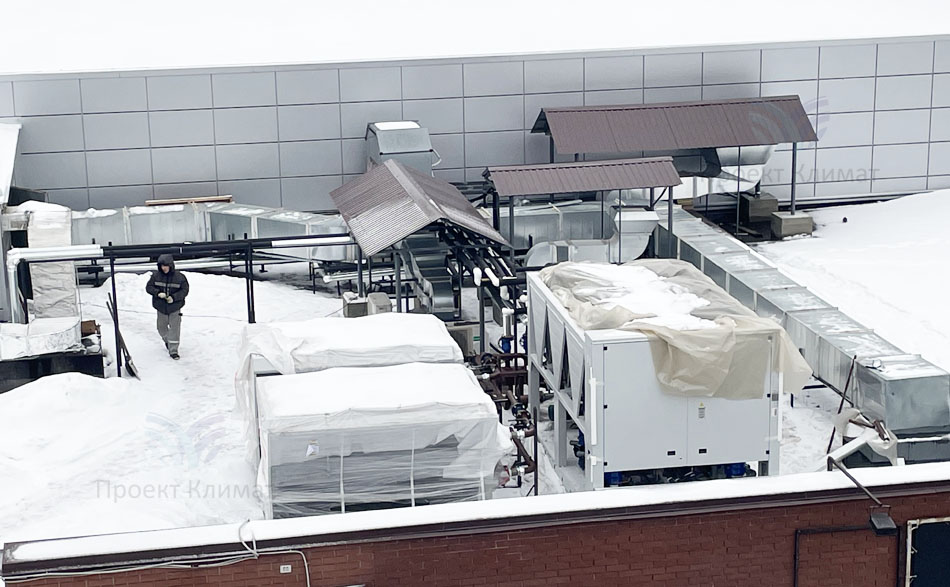

Монтаж чиллера

Помимо того, что была проведена замена двух чиллеров сама система была доработана системой фрикулинга благодаря установке отдельных секций драйкулера и насосных групп. Это позволяет обеспечивать охлаждение без задействования компрессоров, экономя как их ресурс, так и электричество.

Чиллер и вентиляция

Хорошая система получилась. Новое - всегда хорошо. Но в данном случае она более эффективная: заказчик уже в течение первого года ощутит существенную экономию по накладным расходам на работу чиллера и приточно-вытяжной вентиляции с рекуперацией тепла.
