Первый этап установки мульти сплит системы Mitsubishi Electric

Установка кондиционера на момент проведения ремонта - правильный шаг: вы обладаете большей свободной относительно размещения внутренних блоков, т.к. коммуникации будут проложены скрыто, либо под потолком, либо в стене в углублении. Помимо этого, имеется реальная возможность отвести дренаж в канализацию, а не на улицу.

- это мульти сплит система на две независимых комнаты, свежая модель 2013 года одного из лучших в мире производителей систем кондиционирования, корпорации Mitsubishi Electric. Данный блок способен охладить два помещения общей площадью до 50 м². (при средних значениях тепловых поступлений в помещения) и позволить подключить к нему кондиционеры любой из семи серий: от привычных настенных до канальных кондиционеров.

Фотографии с объекта с закладкой трасс под мульти сплит систему Mitsubishi Electric

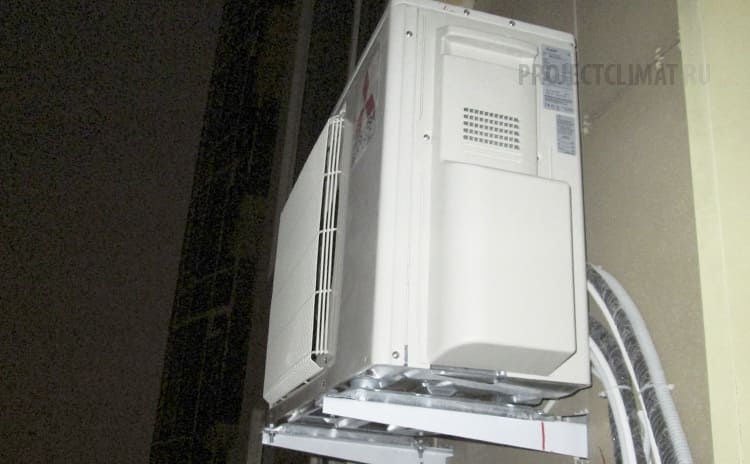

Внешний блок мульти сплит системы

Шаг №1

Внешний блок мульти сплит системы MXZ-2D40 по габаритам не отличается от обычного кондиционера. Лишь наличие двух пар портов для подключения коммуникаций выдают в нём оборудование, рассчитанное на охлаждение двух помещений.

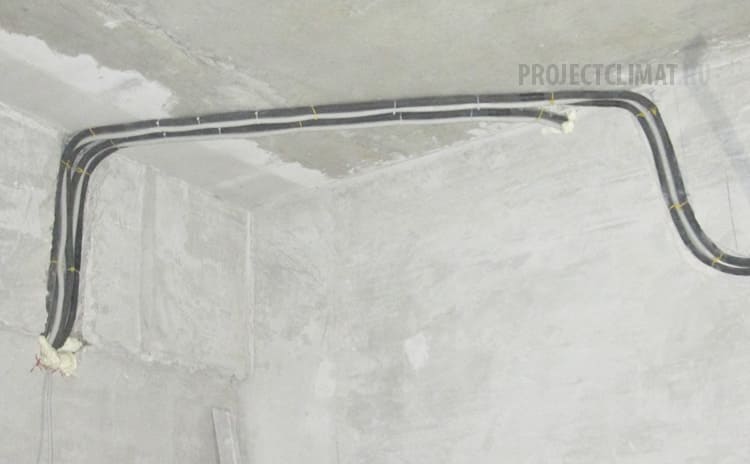

Двойная трасса мульти сплит системы

Шаг №2

Внешний блок вывешен. Бурится сквозное отверстие промышленным буром и бригада приступает к креплению фреоновых контуров, состоящих из газовой, жидкостной медных труб в теплоизоляции, кабеля питания. Частично коммуникации проведены под потолком, что снизило объём работ по углублению стен (штроблению).

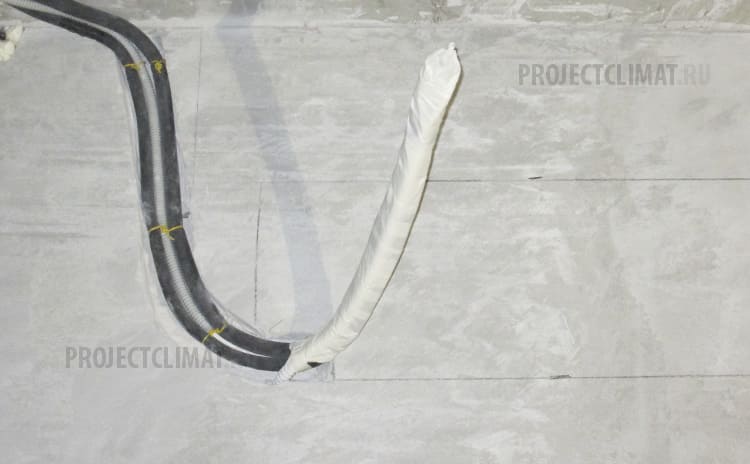

Трасса под первый внутренний блок

Шаг №3

К предполагаемому месту установки первого внутреннего блока подведены коммуникации, кабель питания в гофре. Дренажная трубка выведена на противоположную сторону стены через сквозное отверстие. Оставлен запас трассы для последующего подключения в штатным элементам внутреннего блока, которое будет проводится при выполнении второго, завершающего этапа установки кондиционера после завершения ремонта на объекте.
Прокладка второй трассы мульти сплит системы

Шаг №4

На фотографии виден результат прокладки второй трассы. От первого кондиционера можно увидеть дренаж, выведенный на эту сторону стены и углублённый в неё. Под уклоном он проведён к точки объединения двух дренажных систем с дальнейшим отведением в канализацию.
Фреоновый контур кондиционера

Шаг №5

Место положения внутреннего блока оговорено с клиентом на этапе проведения замера объекта. Трасса подведена к месту его последующей установки.

Внешний блок инверторной мульти сплит системы установлен, трассы проложены (частично в штробе, частично по потолку), конденсат по дренажной системе заведён в канализацию. На этом первый этап установки завершён. Далее - ждём окончания ремонта в квартире заказчика. По факту проведения чистовой отделки бригада "Проект Климат" выезжает на объект для установки внутренних блоков, вакуумирования трассы и тестового запуска всей системы.

Гарантия - с момента запуска системы в эксплуатацию и подписания акта выполненных работ второго этапа. Мы являемся официальным дилером кондиционеров Mitsubishi, а это залог решения всех гарантийных вопросов в пользу клиента!

Монтаж оборудования выполняют штатные обученные бригады с применением профессионального инструмента и качественного расходного материала. Всё просто: при предоставлении клиенту трёхлетней полноценной гарантии на оборудование и его установку попросту не имеет смысла производить работы спустя рукава: сервисные выезды - бесплатные, а отвлечение времени (особенно в сезон, когда все неисправности и выявляются) - очень и очень дорогое удовольствие для компании.
