Кондиционер для двухкомнатной квартиры. Стадия ремонта

Фреоновые трассы кондиционера

Хороший пример монтажа: и штраба, и проведение под потолком, и установка в корзину.

Пока не хватает фотографий со второго этапа. Но будет красиво. 100%!

Классика жанра: ремонт, вызов нашей компании для проведения монтажа первого этапа. Заказчик пока не определился с оборудованием, поэтому внешнего блока вы не найдёте на фотографиях. Так проходит примерно 15-20% объектов: купить оборудование можно и на втором этапе, т.к. закладываемые коммуникации универсальные в какой-то степени, на них можно установить внутренние блоки с мощностью охлаждения, достаточной для помещения в 50 м2!

Второй этап будет выглядеть примерно вот так:

Кондиционер в интерьере квартиры
Так выглядит серия Premium Slim Design inverter
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Аналогичные операции проводятся с каждым из четырёх внутренних блоков: разметка под монтажную пластину, подключение трассы к штатным элементам коммуникаций, подключение питания и управления, тестирование

Но пока что - стадия ремонта. Серые стены, пыль, бурение, монтажные работы полным ходом.

Монтаж мульти сплит на стадии ремонта в квартире

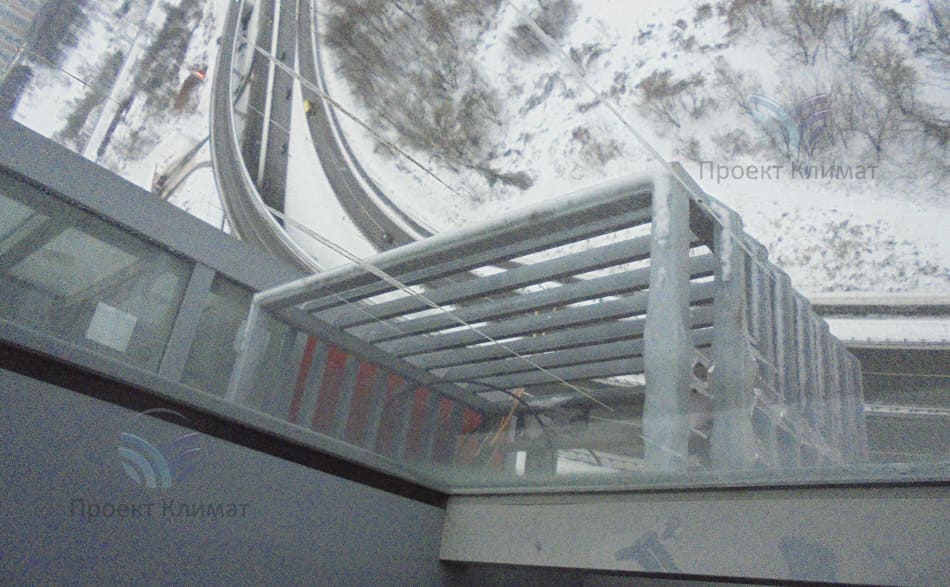

Корзина для установки мульти сплит-системы

Шаг №1

Корзина для установки мульти сплит-системы. Уже имеется. От неё стартуют трассы фреонового контура

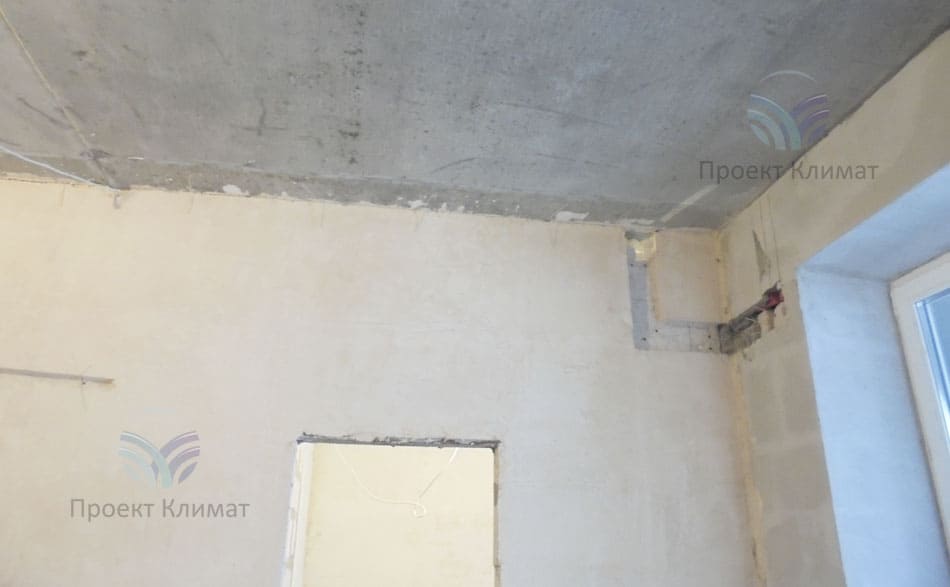

Прокладка трассы по балкону

Шаг №2

Прокладка трассы по балкону с выполнением штрабы в штукатурке и заведением коммуникаций в комнату
Разметка места под трассу кондиционера

Шаг №3

Разметка места под трассу кондиционера: видна "наскальная живопись", по которой предстоит выполнить штрабу

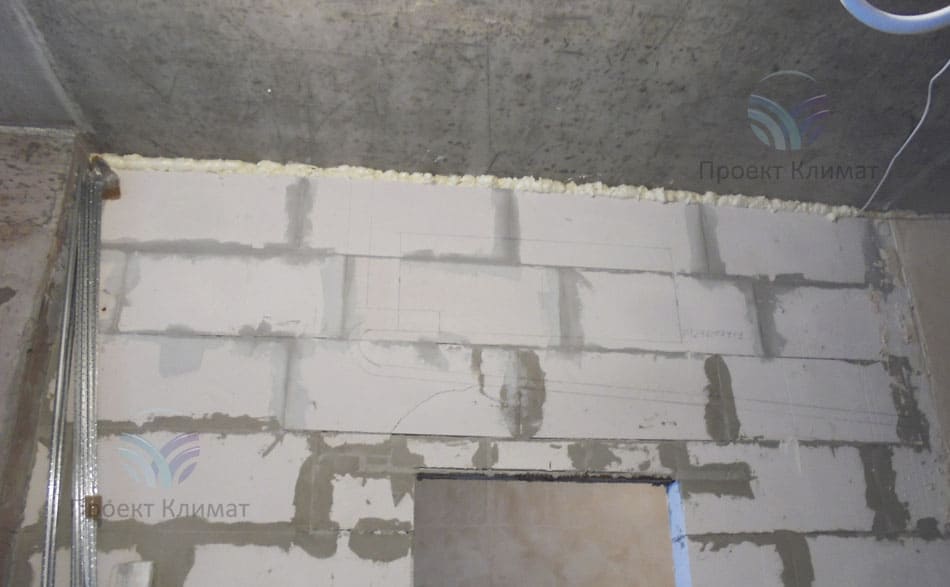

Место установки второго кондиционера

Шаг №4

Место установки второго кондиционера: те же наброски под место прокладки фреонового контура
Выполнение штрабы под фреоновый контур

Шаг №5

Выполнение штрабы под фреоновый контур. Слой штукатурки глубокий, обходимся мелкой болгаркой

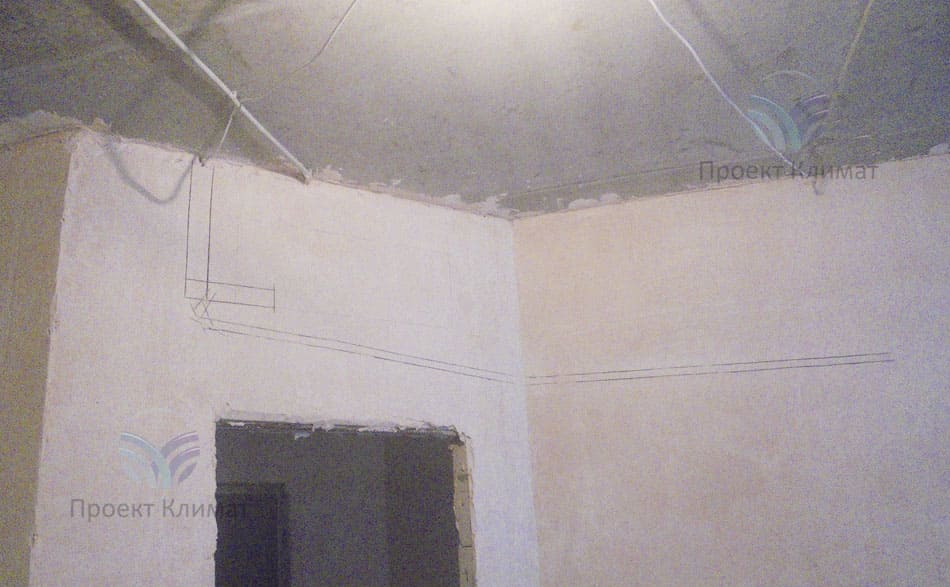

Намечена штраба под коммуникации сплит-системы

Шаг №6

Намечена штраба под коммуникации сплит-системы

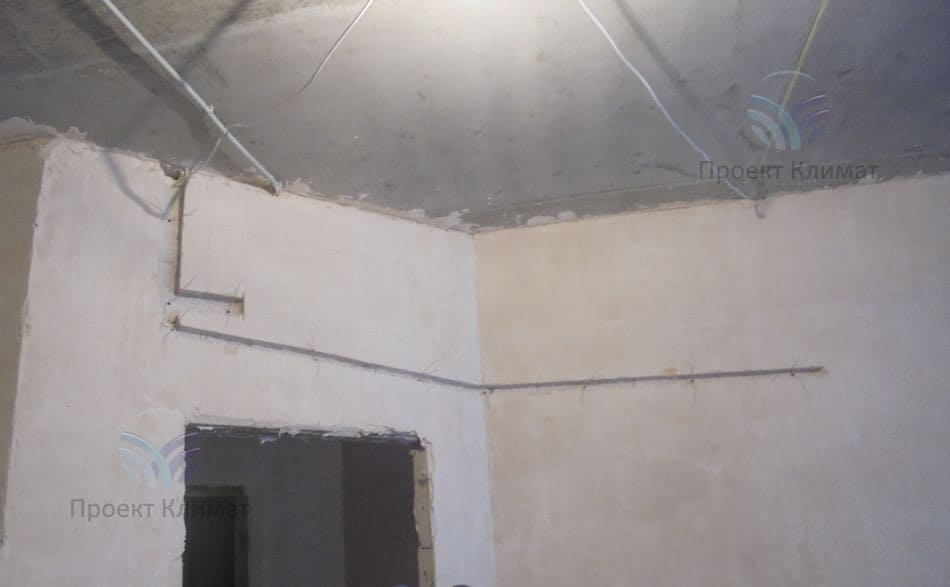

Штраба под трассу кондиционера

Шаг №7

Штраба под трассу кондиционера готова. Именно в неё укладывается трасса, которая затем прячется за декоративной отделкой

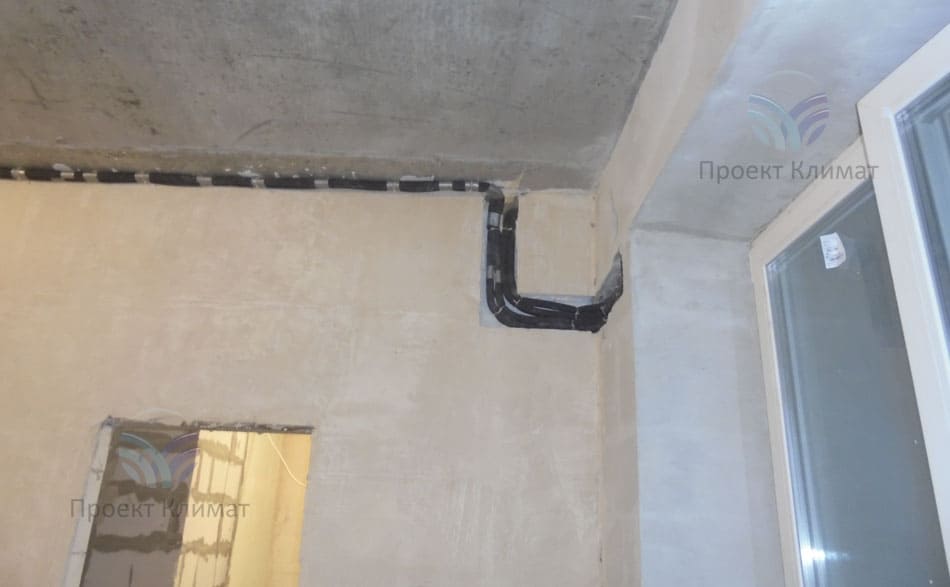

Заведение трассы с балкона

Шаг №8

Заведение трассы с балкона: выполнено углубление для её дальнейшего скрытия под отделкой

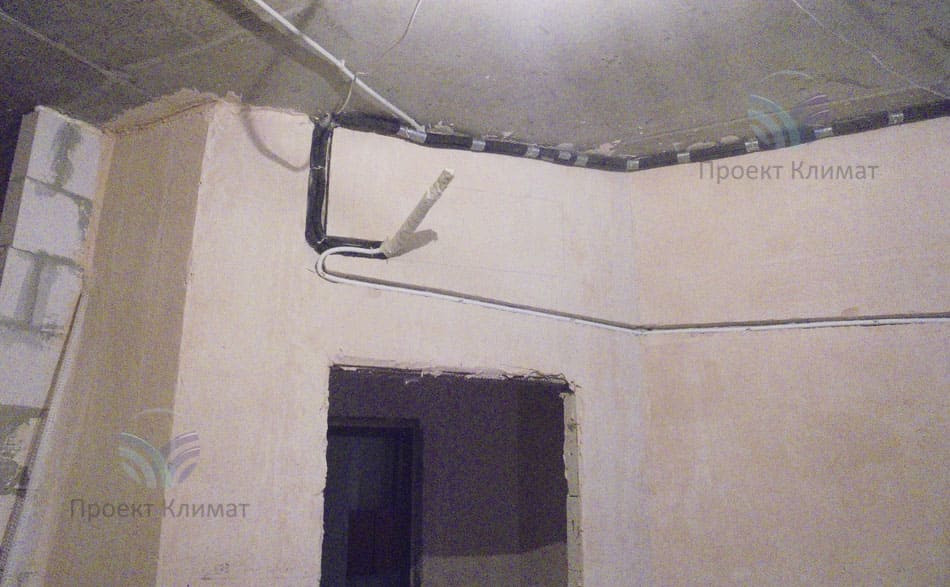

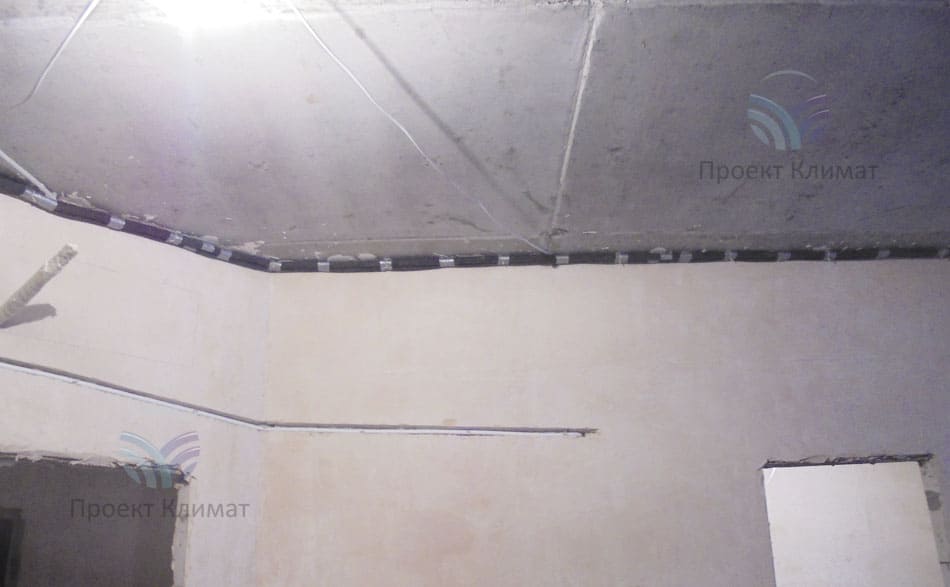

Крепление фреоновой трассы под потолком

Шаг №9

Крепление фреоновой трассы под потолком: здесь экономим и время и деньги заказчику - нет необходимости выполнения штрабы
Фреоновая трасса

Шаг №10

Фреоновая трасса: две медные трубки в теплоизоляции, кабели управления и питания, дренажная трубка
Завершение прокладки одной из трасс

Шаг №11

Завершение прокладки одной из трасс мульти сплит системы
Вывод второй трассы в соседнем помещении

Шаг №12

Вывод второй трассы в соседнем помещении
