Проект кондиционирования и вентиляции

Всё начинается с идеи. Она уже находит своё отражение в проекте канального кондиционирования и вентиляции. Зачем нужен проект? Ну вот несколько пунктов, которые он решает (и это не все...):

• выполнение точных расчётов по требуемой кратности воздухообмена: через вентиляционную установку, канальный кондиционер с учётом сопротивлений внутри каналов;
• расчёт потребной мощности оборудования как по охлаждению или нагреву, так и по подаче или удалению воздуха: чтобы везде всего хватало и при этом не было избытка;
• расчёт параметров и значений воздушной среды, включая такое параметры как температура, влажность и скорость (избыточная скорость - залог аэродинамического шума);
• согласование линейных размеров системы относительно габаритов помещений;
• увязка размещения элементов системы кондиционирования и вентиляции с имеющимися и создаваемыми инженерными коммуникациями

И так далее, и тому подобное. А в итоге - это приложение к договору. А его наличие чётко определяет объём, виды, сроки и стоимость проводимых работ у вас в квартире или загородном доме. Понимаете о чём? Да-да, о выдерживании сроков и бюджета без переделок и нервотрёпки. Так что проект на вентиляцию и канальные кондиционеры - это из серии MUST HAVE! Вот пример того, что было сделано под данный объект (пара фото, сам документ - многостраничный и объёмный).

Проект на канальный кондиционер в квартире

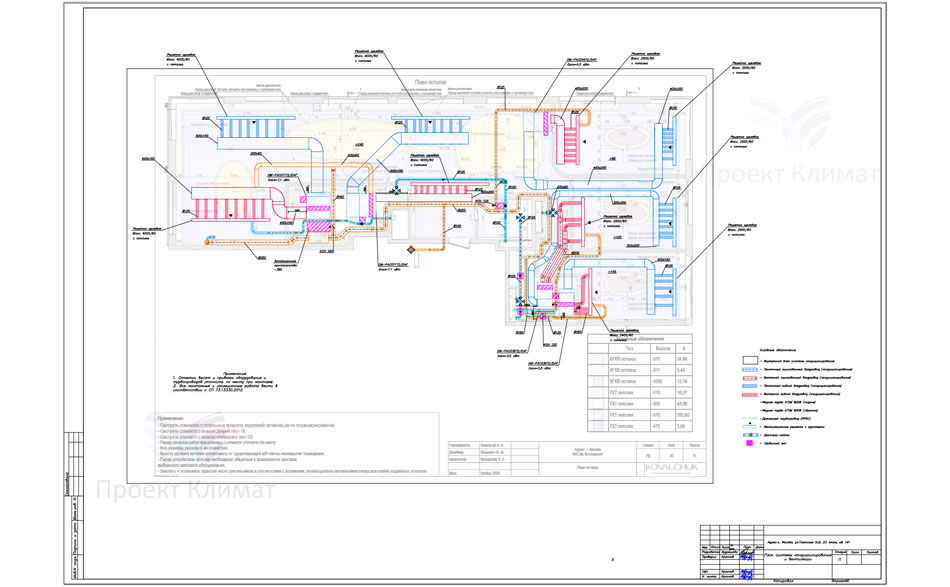

Сводный план. Одна из страниц. В нём находят отражение и пожелания заказчика, и идеи дизайнера (зачастую не сопоставимые с реальностью, как часто у дизайнеров и бывает), мнения прораба объекта и наши возможности по размещению элементов системы вентиляции и кондиционирования.

Проект: канальный фанкойл и вентиляция

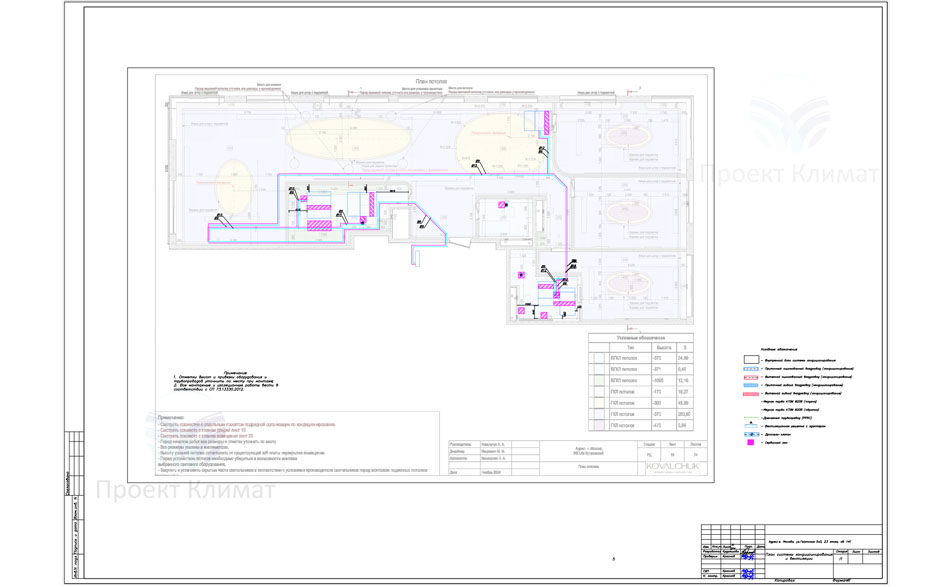

Одна из страниц, на которой нашла отражение информация о проведении коммуникаций с теплоносителем: трубопровод, который подаёт охлаждённый теплоноситель от чиллера (прямой контур) и трубопровод, который отводит теплоноситель обратно (обратный контур).

Вентиляция и кондиционирование канальными кондиционерами

Шаг №1

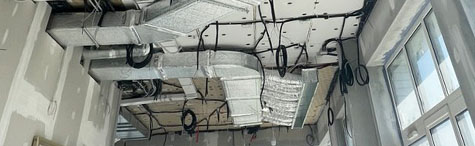

Канальные фанкойлы и вентиляция в квартире. Классический объект в новом ЖК, где за кондиционирование отвечает чиллер, а коммуникации уже заведены в каждую квартиру по отдельности.

Монтаж вентиляции и канального кондиционирования

После того, как все вопросы согласованы, заключен договор - приступаем к монтажу!

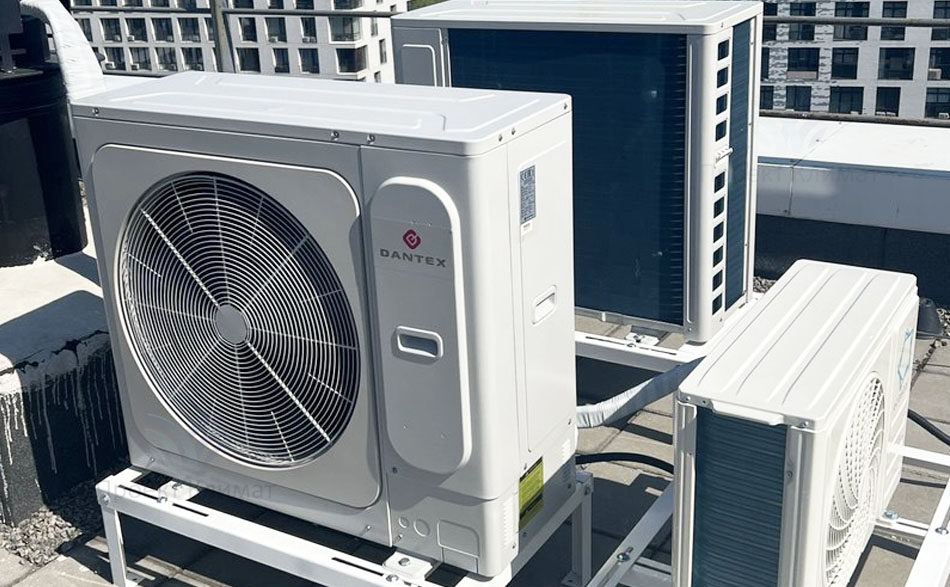

Наружные блоки кондиционеров и приточной установки

Квартира небольшая, не загородный дом всё же. Но повезло, что занимает самый высокий этаж: наружные блоки установлены на кровле, а не на общем балконе или фасаде дома.

Канальные кондиционеры с адаптерами

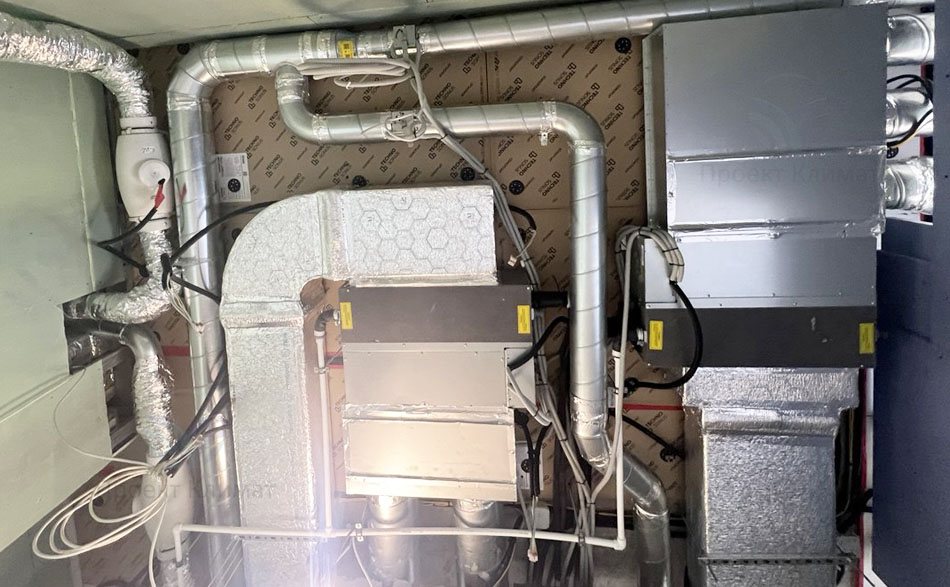

На фотографии - пара канальных кондиционеров, на которые уже навешены адаптеры, к которым, в свою очередь подведены воздуховоды, по которым воздуха подаётся к канальному кондиционеру, а затем раздаётся по помещениям. также видны элементы вентиляции: канальные вентиляторы, которые работают в паре с приточной установкой и поддерживают должный уровень давления в каналах, преодолевая сопротивление воздуховодов.

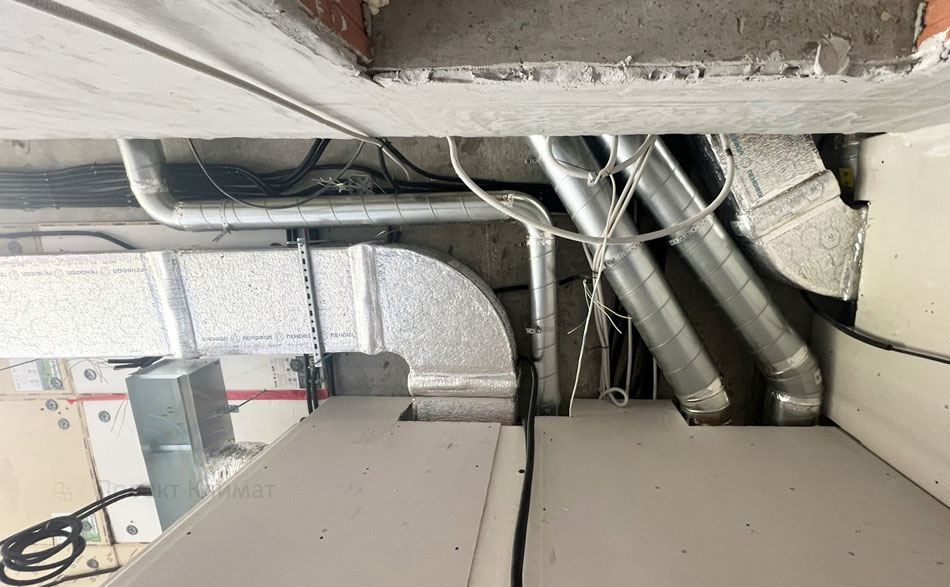

Воздуховоды в теплоизоляции

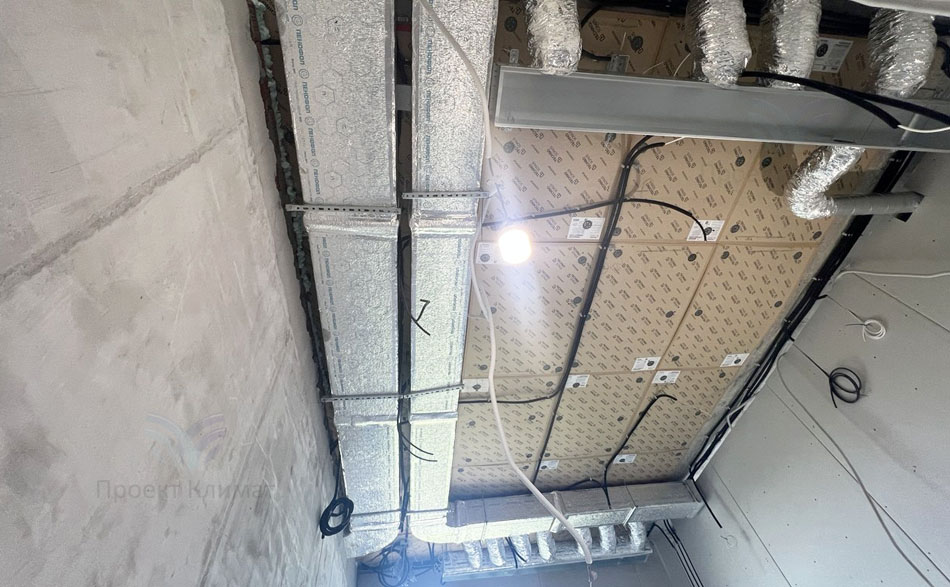

Часть воздуховодов - прямоугольного сечения, часть - круглого. Относятся они к разным системам. Некоторые из них работают на подачу воздуха (наружного в холодное время года только после подогрева), некоторые на вытяжку (что касается вентиляции в квартире). Те, что подают охлаждённый воздух (за канальным кондиционером) оклеены теплоизоляцией из вспененного каучука, чтобы не образовывался конденсат и не капала вода на потолок.

Коммуникации канальных кондиционеров

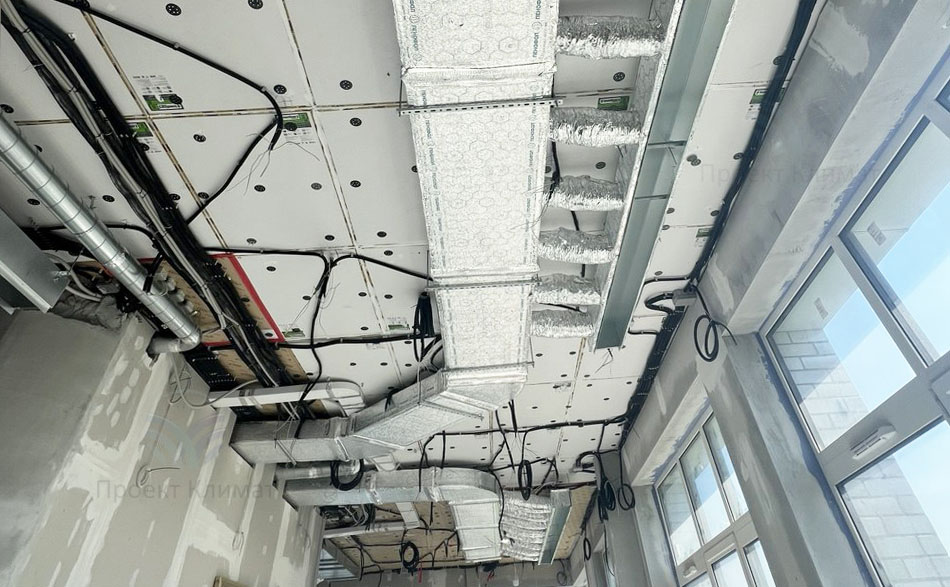

И такая красота по всей квартире. Параметры воздуховодов просчитаны заранее и обеспечивают максимальную тишину при работе системы. Если этого не сделать, то прелесть от шумящих воздуховодов можно ощущать затем... постоянно! Ведь все коммуникации прячутся за чистовой отделкой и исправление чего бы то ни было - это снятие потока. И частично стен. Круто, да?

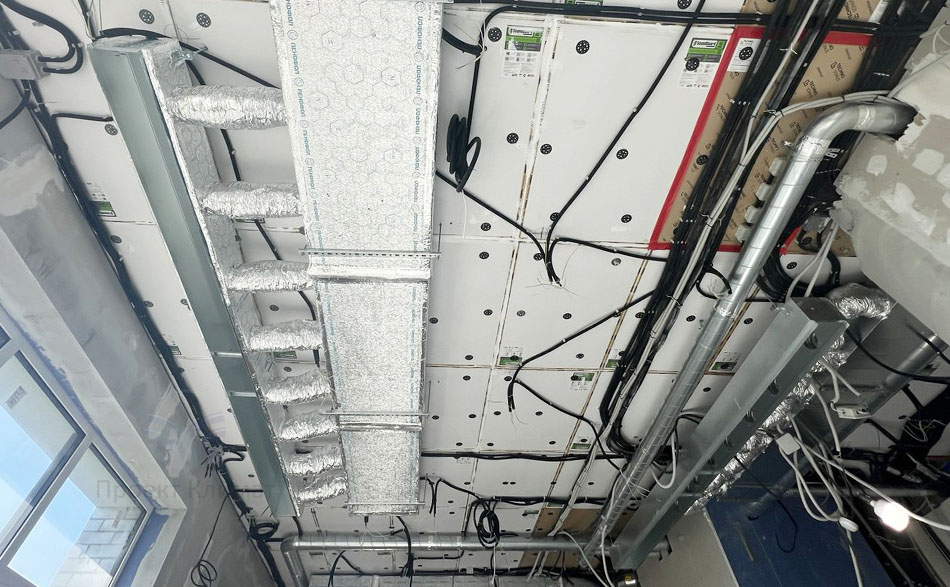

Монтаж канальных кондиционеров и вентиляции

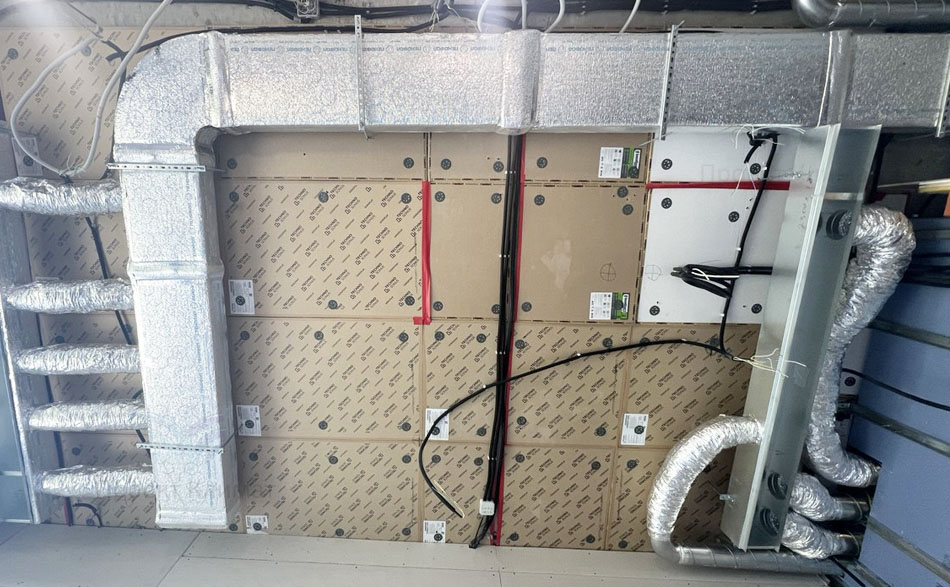

На фотографии виден магистральный воздуховод и адаптер, к которому подведены гибкие воздуховоды (не с целью удешевления, а для обеспечения демпфирования давления и дополнительный элемент глушения шума). Адаптер достаточно велик. Его закроет декоративная решётка, через которую и будет выполняться раздача очищенного и охлаждённого воздуха. Как раз напротив панорамного окна, через которое и поступает львиная доля тепла в квартиру.

Монтаж канальных кондиционеров и вентиляции

С другой стороны виден адаптер, который забирает "отработанный" воздух. Он без теплоизоляции, ведь забираемый воздух имеет комнатную температуру и в результате прохождения его по воздуховодам точка росы не образуется на внутренних и внешних поверхностях. То есть угрозы "подтопления" нет.

Коммуникации канального кондиционирования и вентиляции

Ну а дальше - всё однотипно. Не скучно, просто однотипно: те же выверенные воздуховоды, кабели, дренаж. Всё сделано для того, чтобы работало десятилетиями и вам не пришлось переделывать ремонт.

Воздуховоды канального кондиционера в квартире

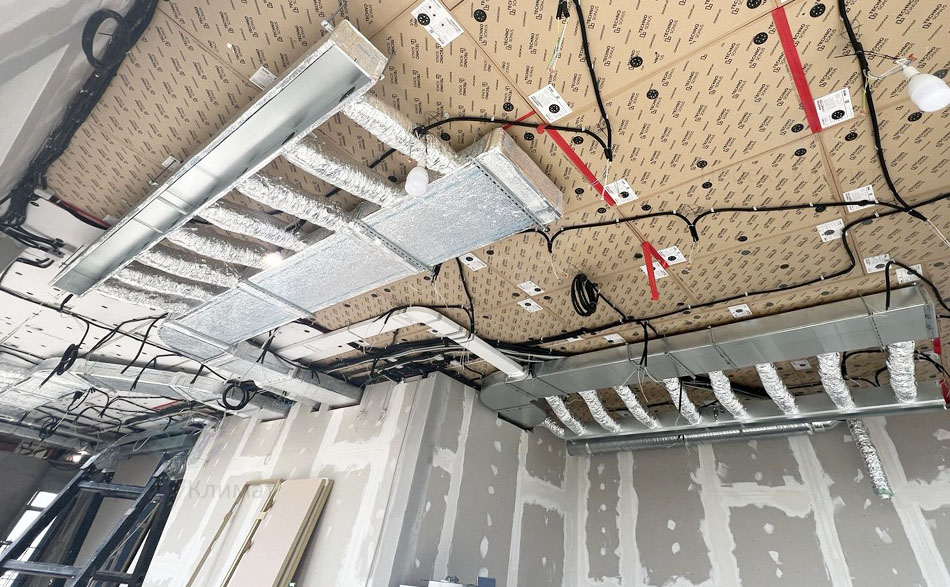

Заняли потолок практически во всех комнатах квартиры. Естественно, старались минимально задействовать высоту потолка: вы же за него заплатили застройщику! Но воздуховоды требуют места.

Завершение работ по монтажу вентиляции и канальных кондиционеров в квартире

Серый бетон, кабели, провода, воздуховоды, фреоновый контур, дренаж. Красоты маловато. Но это ремонт. Тут показывать особо-то и нечего кроме объёма проводимой работы на объекте. Как будет после его окончания? Красота. Вот смотрите (это фотографии с другого объекта, просто для наглядности):

Да, кстати. Между двумя этими событиями: начало проведения ремонта и его окончанием могут пройти даже не месяцы и года! Пара объектов была, где прошли... десятилетия! Все делают ремонт по-разному, да и ситуации - разные. Но в одном вы можете быть уверены: мы всегда приедем. Для того, чтобы доделать и сдать объект в эксплуатацию.
