Канальное кондиционирование и вентиляция квартиры



Канальное кондиционирование и вентиляция квартиры

Первый этап проведения работ

Начало установки канального кондиционера

Шаг №1

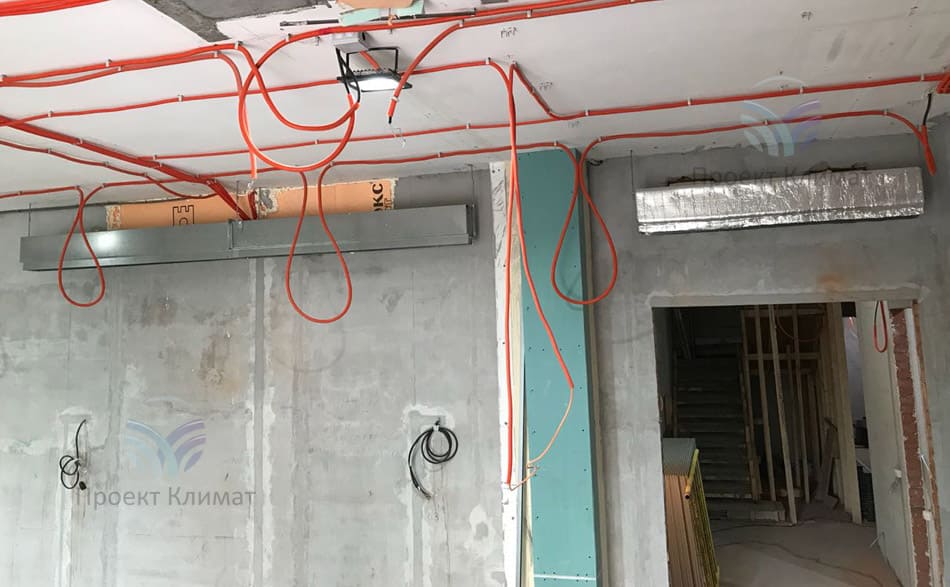

Классика жанра: монтаж происходит на стадии ремонта, будь то многокомнатная квартира или загородный дом. Серые стены, коммуникации - разнообразия мало. Но как всё заиграет после окончания ремонта!

Многокомнатная квартира в современном ЖК бизнес-класса. Элитность и статус жилья во многом определяет местоположение, застройщик, окружение. А вот качество жизни в самом ЖК во многом зависит от инженерных систем, которые будут делать жизнь своего владельца проще, уютнее и качественнее.

На объекте было реализовано создание системы канального кондиционирования и вентиляции квартиры на обоих этажах в рамках технического задания клиента.


Первый шаг после согласования концепции и уточнения технического задания - это проведение расчётов и разработка проекта вентиляции и канального кондиционирования. Многостраничный документ, в котором находит отражение всё: производительность системы, её расположение и увязка с остальными коммуникациями и согласованность с дизайнерскими решениями.

Проект вентиляции и кондиционирования квартиры первый этаж

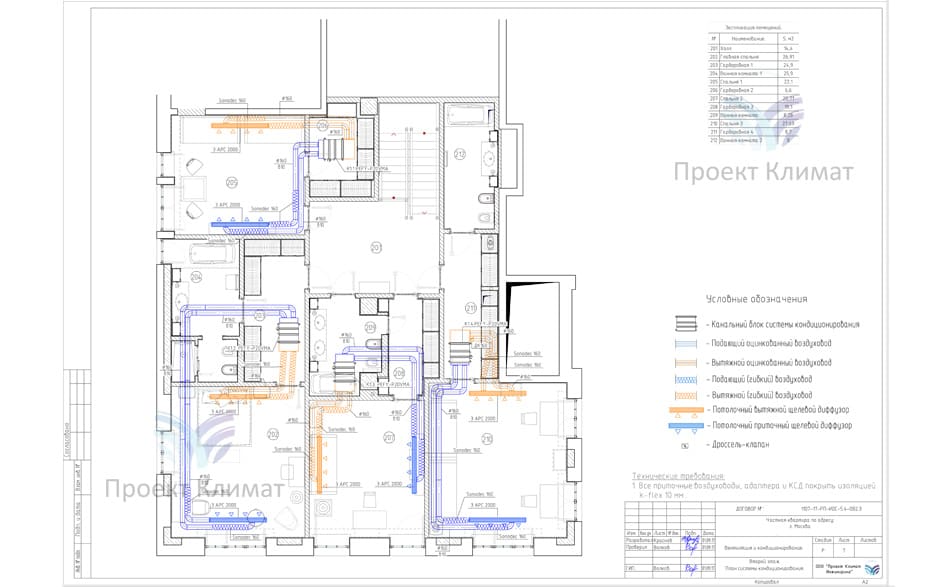

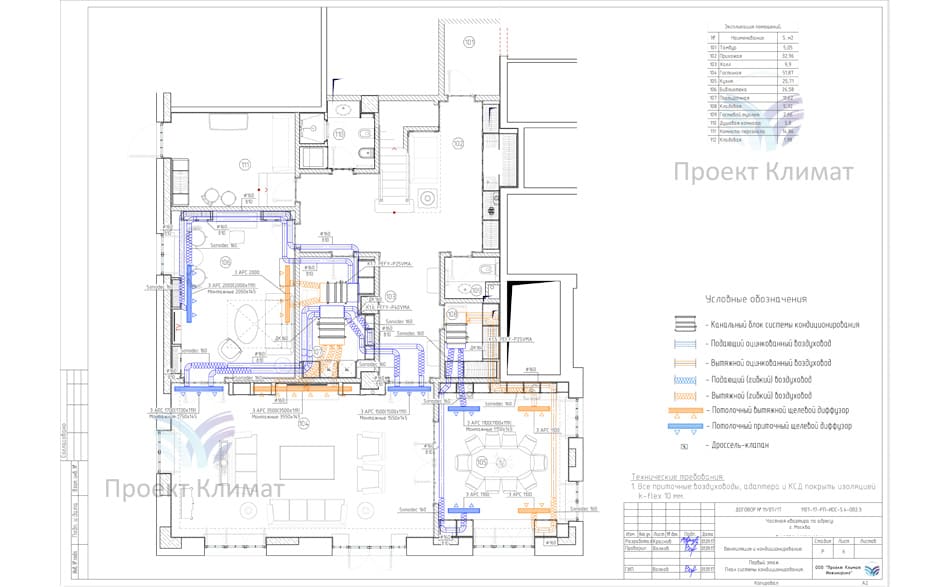

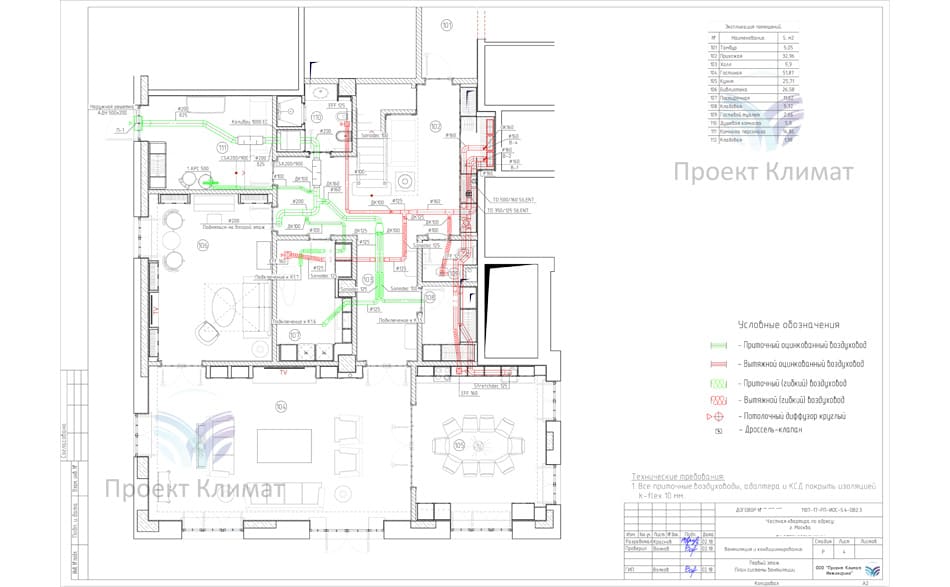

Проект вентиляции и канального кондиционирования квартиры - первый этаж

Проект вентиляции и канального кондиционирования квартиры - второй этаж

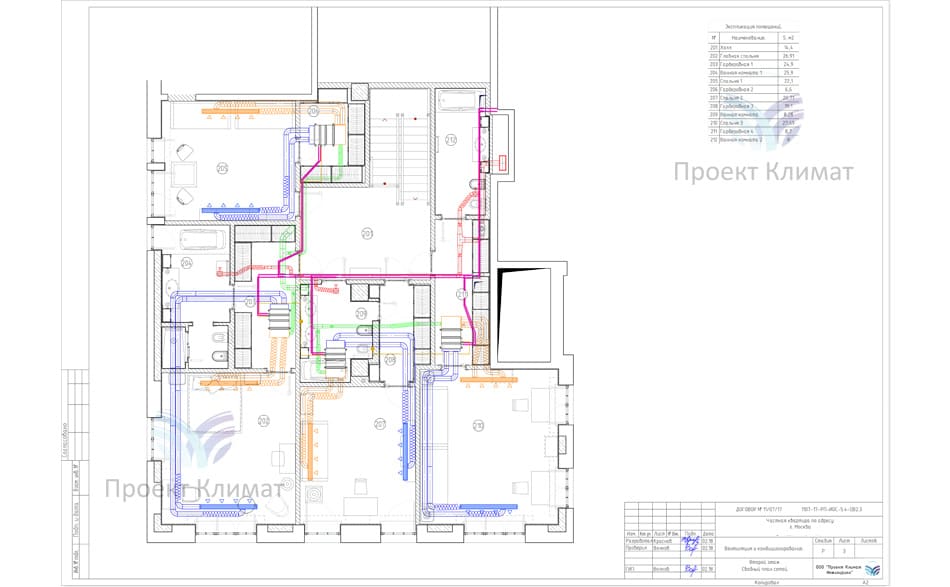

Проект вентиляции и канального кондиционирования квартиры - второй этаж

Проект по размещению люков канального кондиционера

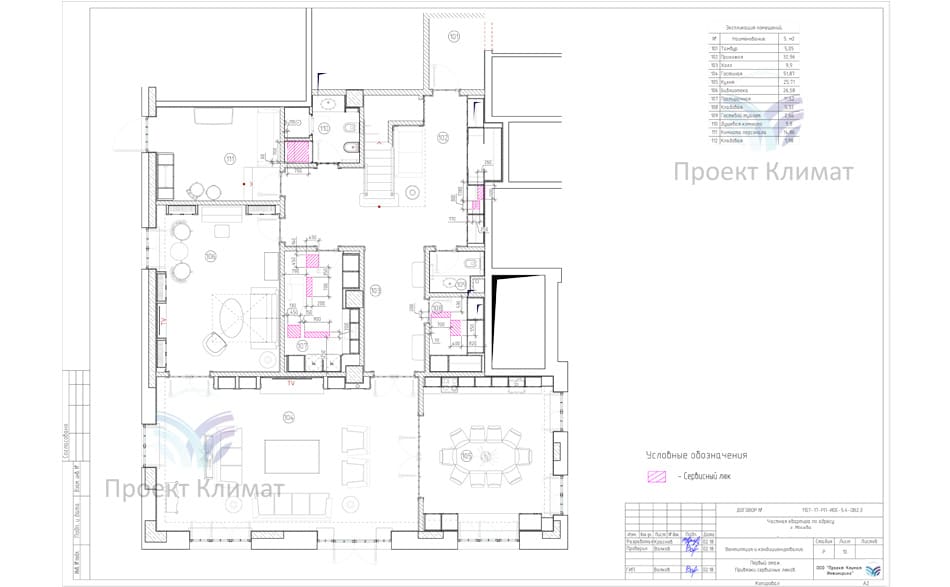

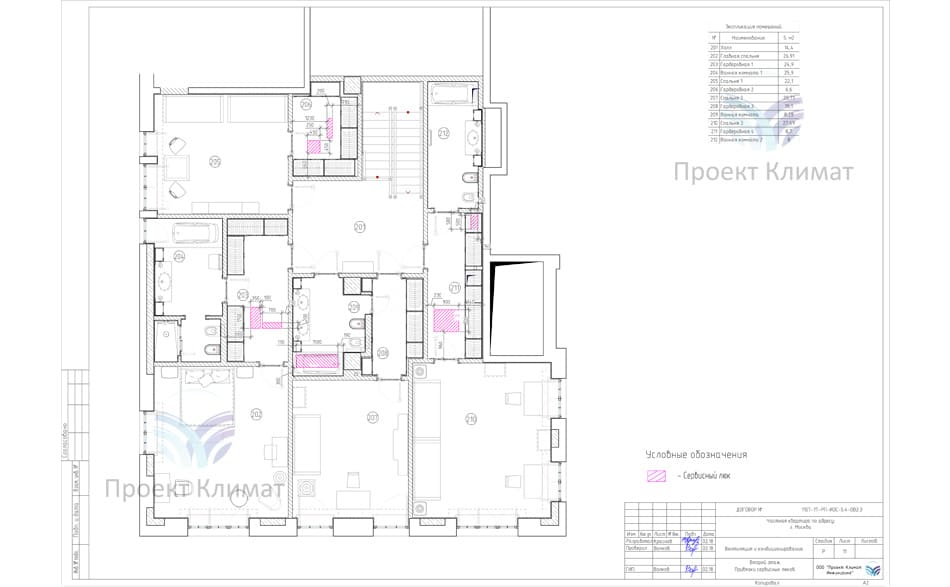

Первый этаж: размещение люков для сервисного обслуживания

Сервисные люки канального кондиционера

Второй этаж: размещение люков для сервисного обслуживания

Проект вентиляции в квартире

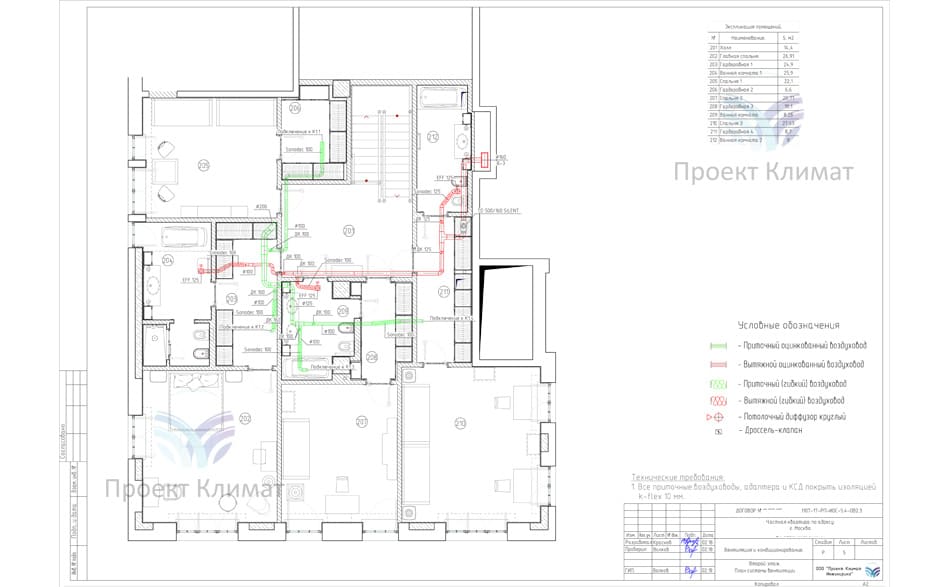

Проект вентиляции квартиры - первый этаж

Проект вентиляции квартиры

Проект вентиляции квартиры - второй этаж

Проект на канальный кондиционер

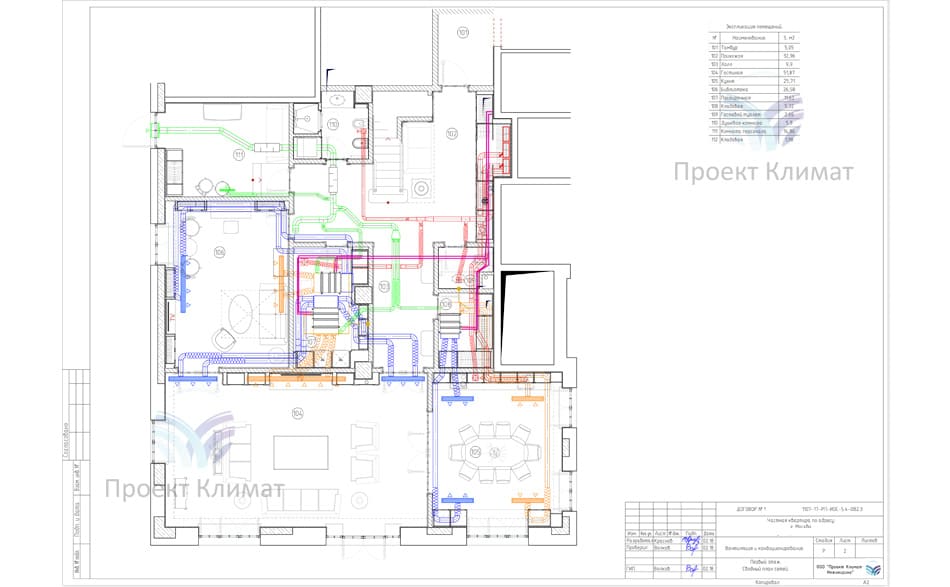

Проект на канальный кондиционер - первый этаж

Проект на канальный кондиционер

Проект на канальный кондиционер - второй этаж

Проект - это многостраничный документ, который включает в себя куда больше элементов графической и расчётной части. Кому нежен проект:

  • нам: по чертежам мы выполним технически грамотный ремонт;
  • вам: гарантия учёта всех особенностей помещения и привязка элементов, понимание объёма работ и страховка от внезапно возникающих дополнительных работ;
  • обеим сторонам: в качестве гарантии соблюдения сроков на базе понимания объёмов проводимых работ. Это важно.

А далее - монтаж.

Разветвители мультизонального кондиционера

Разветвители фреонового контура

Внешний блок системы - это мультизональный кондиционер Mitsubishi Electric, который может прокачать фреон по сотне метров трассы.

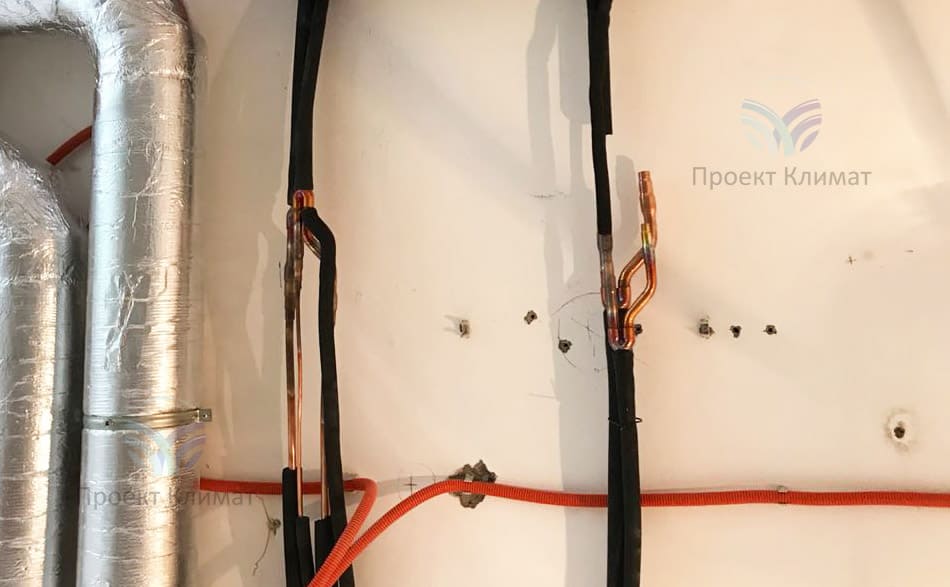

Цель делителя потока - разделение основной магистрали и распределение хладагента по всем внутренним блокам системы охлаждения. Впаивается под азотом с припоем с высоким содержанием серебра.
Внутренний блок канального кондиционера

Трасса мульти сплит под потолком

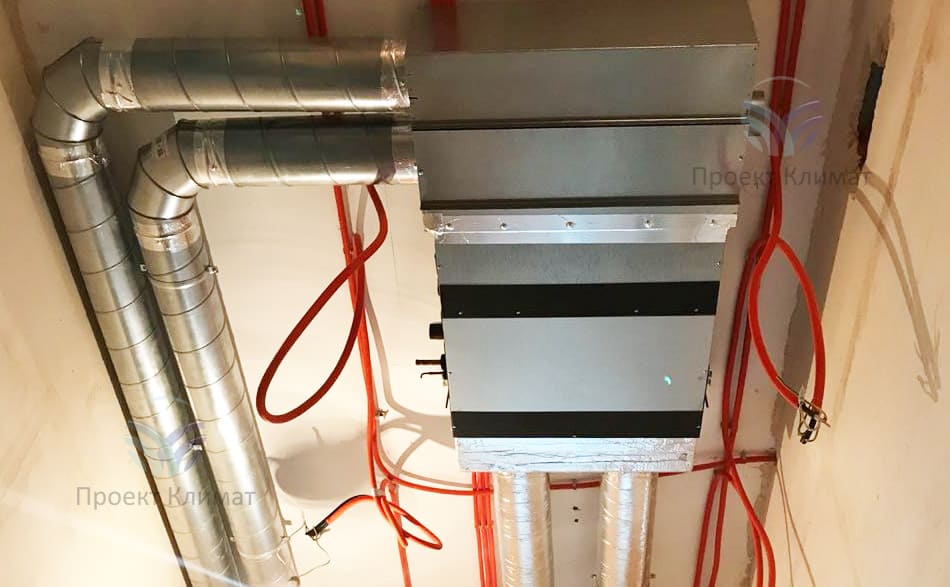

А вот и сам внутренний блок канального типа. Справа видна подведённая фреоновая трасса, но ещё не подключенная. Воздуховоды и пленум, обёрнутые теплоизоляцией, - это выход холодного воздуха. Два других воздуховода - подача воздуха, который кондиционер забирает в соседнем помещении через адаптеры и решётки.
Канальный кондиционер в квартире

Внутренний блок канального типа

Забирает и выдаёт воздух он в одном и том же помещении, а расположен в коридоре. Цель данного шага - экономия места и высоты потолков в спальной комнате.
На забирающем адаптере (вверху фотографии) видно отверстие, оставленное для подключения воздуховода системы вентиляции: так кондиционер ещё подаёт в комнату не только охлаждённый/обогретый воздух, но и свежий!
Монтаж канального кондиционера в квартире

Подключение канального кондиционера

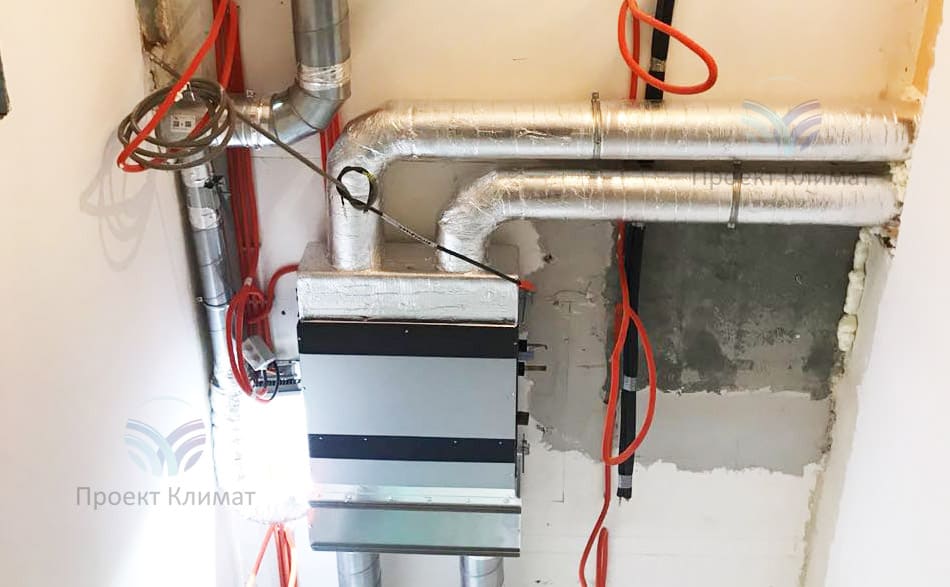

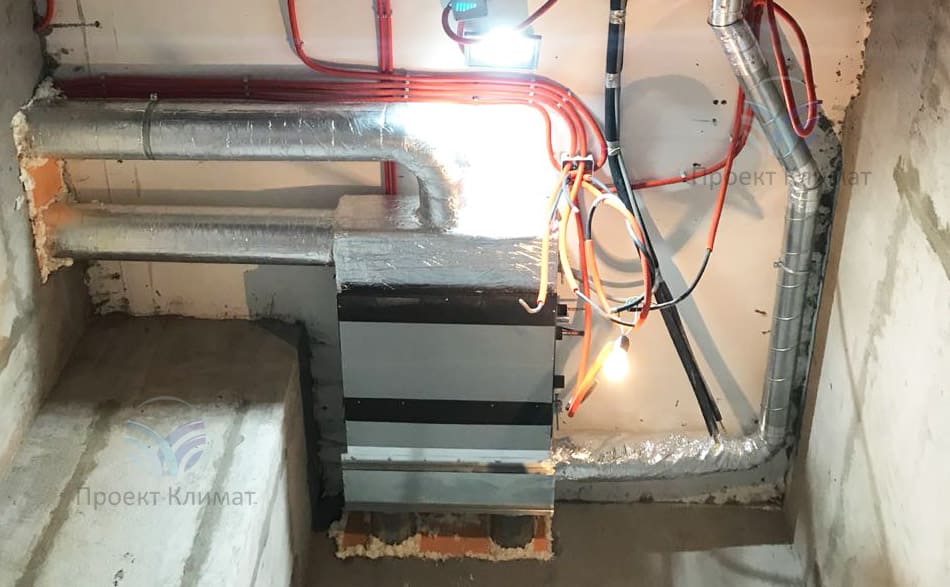

Ещё один. Данный блок ещё так же пока не подключён к фреоновой магистрали. Но все воздуховоды, включая и тот, который обеспечивает подачу и смешение воздуха от приточной вентиляционной установки уже подсоединены к адаптерам. Окончание вентиляционного воздуховода - гибкое (примерно 0,8 м.п.) и вызвано это не экономией, а необходимостью демпфирования изменений давления в воздушном канале.
Канальный кондиционер под потолком

Внутренний блок канального типа

Всё размещается согласно выполненному проекту. На фотографии видно, как выполнено подключение воздуховодов. Справа, кстати, видно пробитое в не несущей стене отверстие. Через него будет протянут ещё один воздуховод от системы вентиляции для обеспечение возможности вентилирования квартиры.
Канальный кондиционер с воздуховодами

Канальный кондиционер Mitsubishi Electric

Справа подключаются два воздуховода, получающие воздух из комнаты через адаптер. Рядышком - воздуховоды для раздачи воздуха, которые практически тут же заведены в адаптер, который выглядывает в соседнее помещение. Слева подходит фреоновый контур и воздуховод системы выентиляции.
Воздуховоды и адаптеры канального кондиционирования и вентиляции городской квартиры

Воздуховоды системы кондиционирования

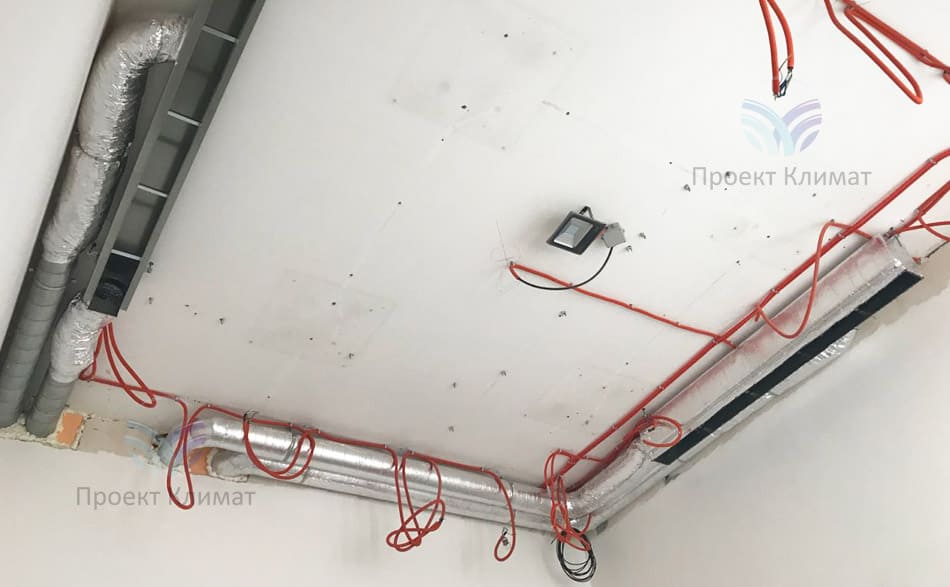

А вот и пример разведения воздуховодов внутри комнаты, тот случай, когда воздух подаётся не просто через решётки в стенах, а распределяется из щелевых потолочных решёток, которые и будут смонтированы на втором этапе на данные адаптеры.
Адаптеры канальной сплит-системы

Адаптеры и воздуховоды

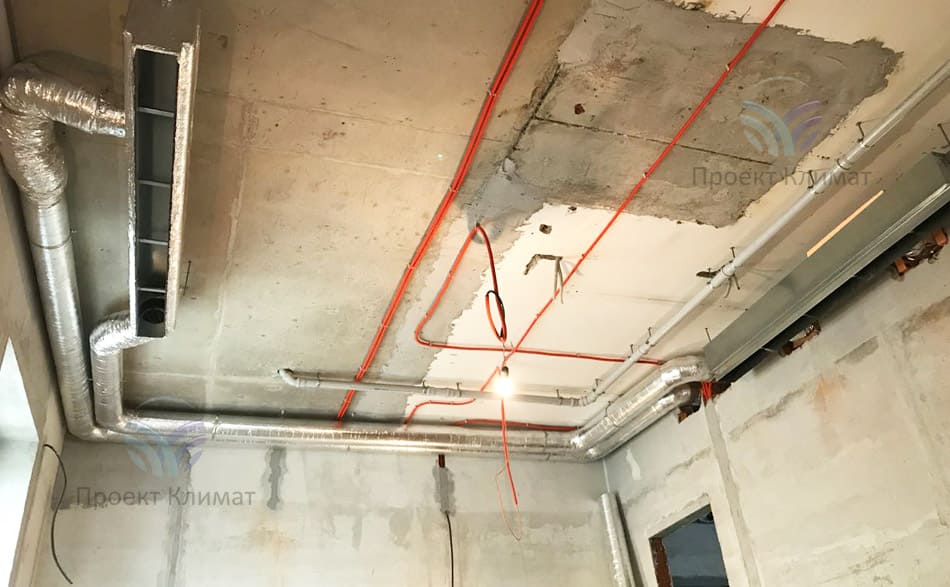

Аналогичная картина в соседней комнате. Раздающий воздух адаптер - у окна (воздуховоды и сам адаптер в теплоизоляции). Забирающий - напротив с короткими воздуховодами, выведенными из стены.
Адаптер под решётку канальной системы кондиционирования

Адаптер под потолочную решётку

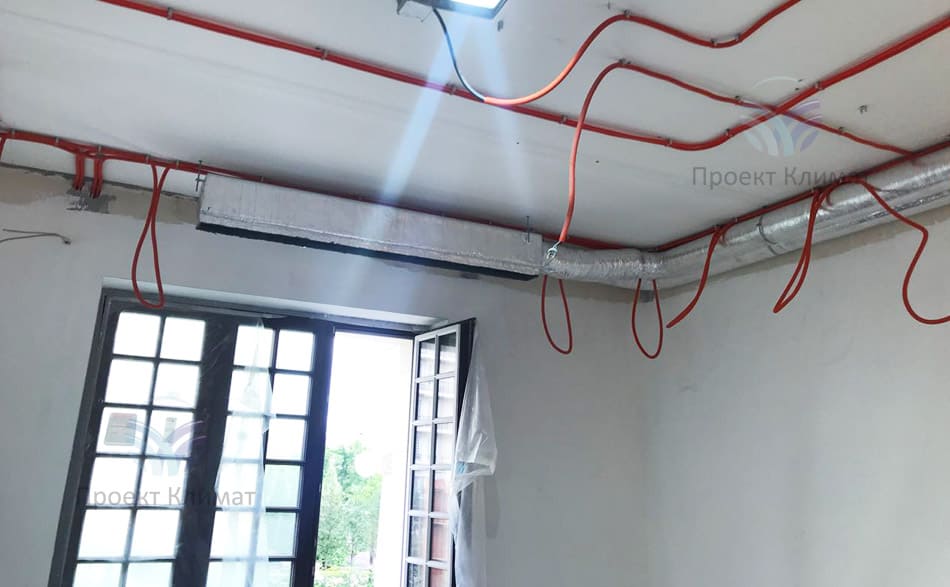

Это один из самых ответственных элементов. Нет, не сложных - жесть в теплоизоляции на шести шпильках к потолку. Просто наибольшее количество вопросов на втором этапе касается именно адаптеров: то потолочники не так зашили, то уровень потолка ушёл на пару сантиметров... а решётка заказана под конкретные размеры.
Адаптеры под потолочные решётки

Два потолочных адаптера

Всё то же самое. Из комнаты в комнату одна и та же картина. Но ведь красиво, правда? Наши ребята любят свою работу. А то, что выполнено технически верно и выглядит эстетично. Это логика и от неё никуда не денешься.
Система вентиляции в квартире

Система вентиляции в квартире

Система вентиляции достаточно простая на данном объекте: приточная, на базе оборудования старейшего российского производителя - компании Вентмашин. На фотографии - система воздуховодов.

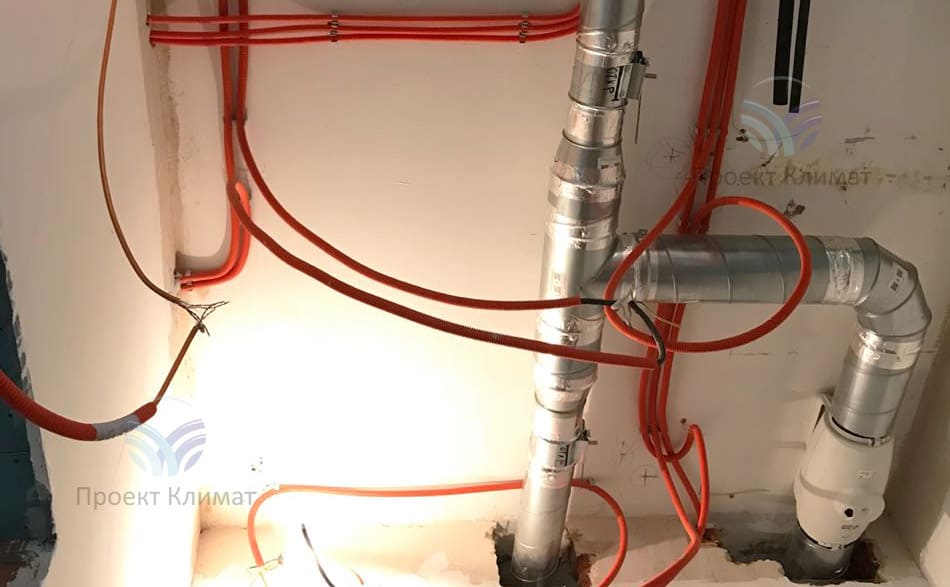

Воздуховоды системы вентиляции квартиры

Канальный вентилятор

Протяжённость воздуховодов достаточно большая, чтобы сохранить высоту потолков и не использовать воздуховоды большого сечения - применены вентиляционные каналы 125 мм. В связи с этим для возможности подачи воздуха во все помещения в требуемом объёме монтируется канальный вентилятор для создания должного статического давления.

Примерно на данной стадии первый этап работ по монтажу канального кондиционера и вентиляции в квартире окончен.

Заказчик по срокам не ограничен: мы приедем на завершение работ и спустя неделю и через пару лет. Есть в портфолио компании объекты с разнесением по времени и в 3, и в 4 года: все ремонт делают по-разному.


Москва, квартира

354 м2

Канальное кондиционирование и вентиляция квартиры
