Начало работ по установке кондиционера в квартире на этапе ремонта

Большинство наших объектов - это монтаж кондиционера в два этапа. Почему? Клиенты выбирают именно профессиональные климатические компании, а не вольнонаёмные бригады сезонных рабочих или интернет-магазины с туманной перспективой выезда на второй этап или соблюдение условий гарантии.

В данном примере представлен перечень работ по установке кондиционеров, связанный с заглублением стен, отведением конденсата в канализацию, установки кронштейнов под внешние блоки и прокладкой трассы фреонового контура. При проведении работ применяется только качественная, толстостенная (а не фольговая) медная трубка, сами работы проводят штатные бригады наших специалистов. Оборудование на объект будет доставлено на втором этапе установки, поэтому вы сами блоки сможете увидеть только на фотографиях после окончания работ на объекте и будут кондиционеры уже в интерьере квартиры с новеньким ремонтом.

Монтаж на этапе ремонта в квартире

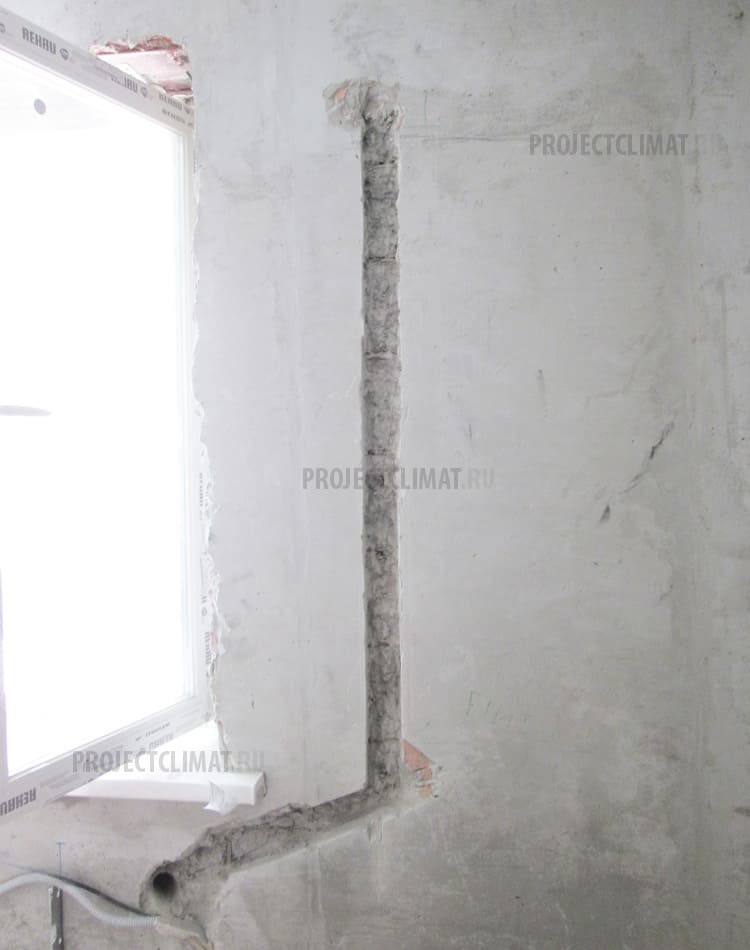

Вертикальная штроба под фреоновую трассу

Шаг №1

Первым делом проводится подготовка стен к скрытой прокладке коммуникаций. Выполняется вертикальная штроба под фреоновую трассу, бурение отверстия для протяжки трассы от внешнего блока ко внутреннему. Параметры штробы - 6х6 см., что позволяет её достаточно заглубить. Дренаж будет отведён за окно, т.к. обеспечить сток под уклон не получится из-за существенного удаления ближайшей точки слива.

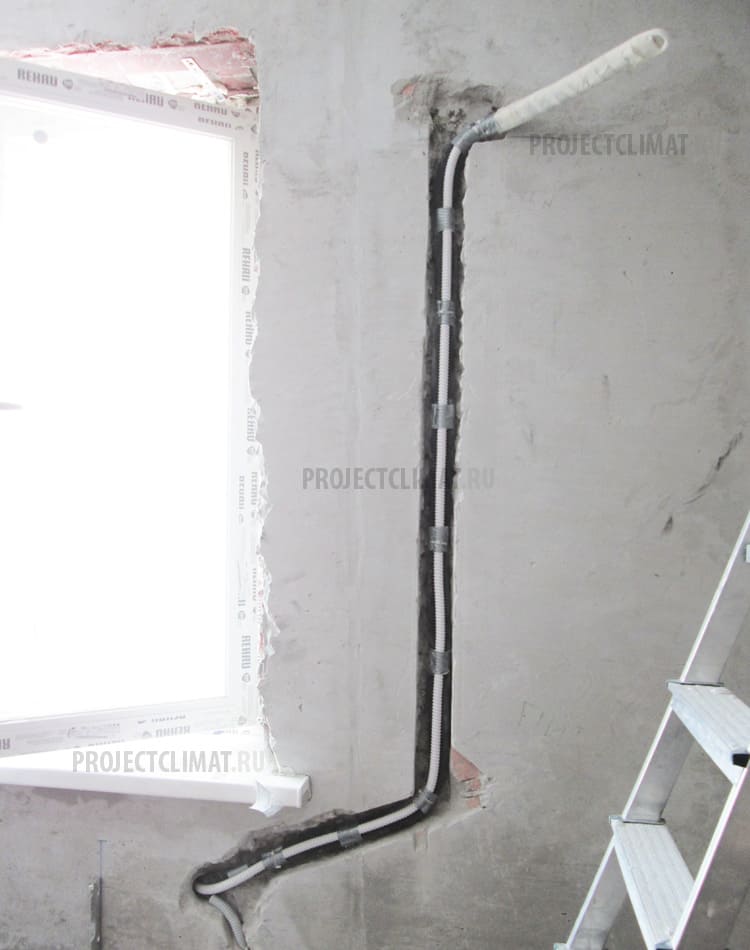

Трасса смонтирована

Шаг №2

Трасса смонтирована: медные трубки в теплоизоляции заложены в углубления, дренаж (белая силиконовая трубка) выведена к внешнему блоку.

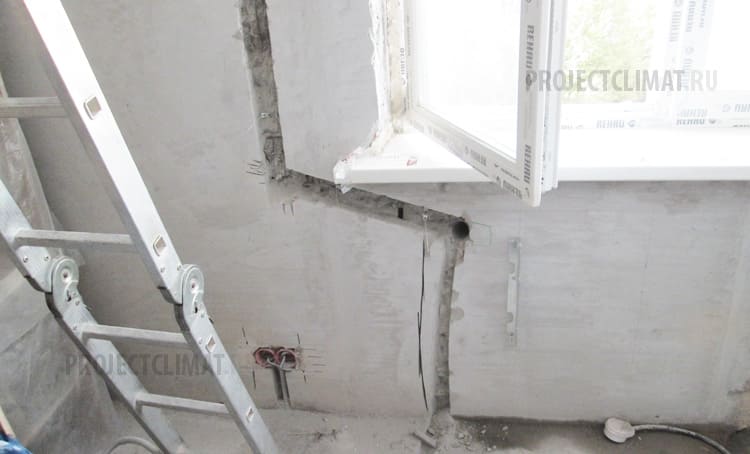

Штрба под второй кондиционер

Шаг №3

Штрба под второй кондиционер. Поднимается под потолок, по которому она и пойдёт далее к месту предполагаемой установки внутреннего блока. Выигрыш в том, что нет необходимости выполнять горизонтальную штробу (а если стена несущая - это в принципе запрещено) по всей длине коммуникаций!

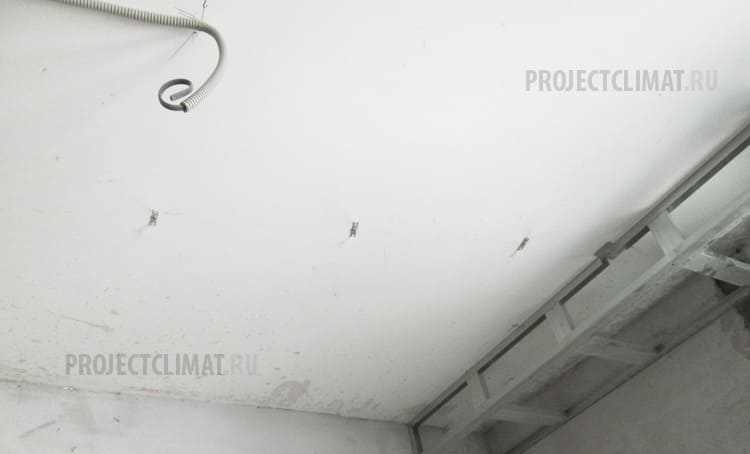

Разметка стены для крепления коммуникаций

Шаг №4

Разметка стены для крепления коммуникаций.

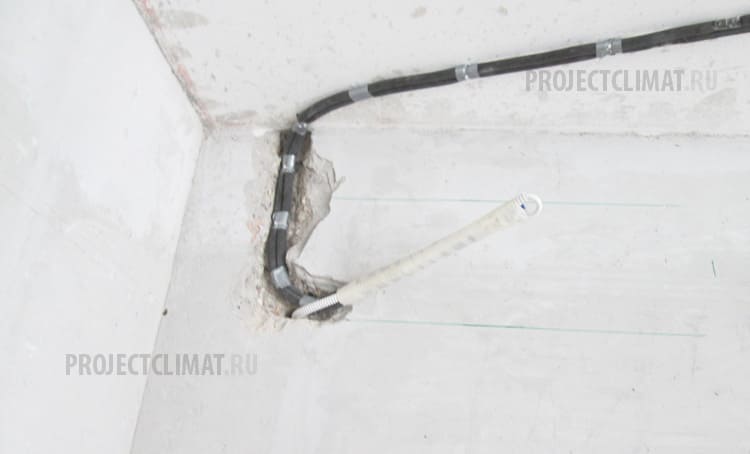

Место установки внутреннего блока сплит-системы

Шаг №5

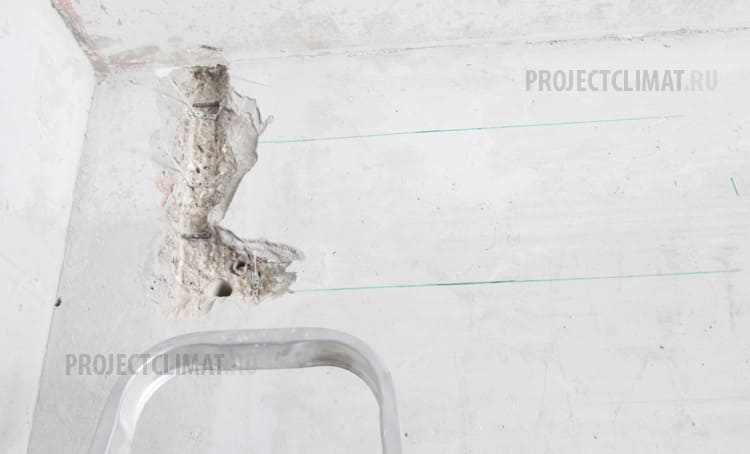

Место установки внутреннего блока сплит-системы: для спуска вниз фреонового контура также проведено заглубление. Дренаж будет выведен на противоположную сторону стены и отведён в канализацию, под него пробурено сквозное отверстие.

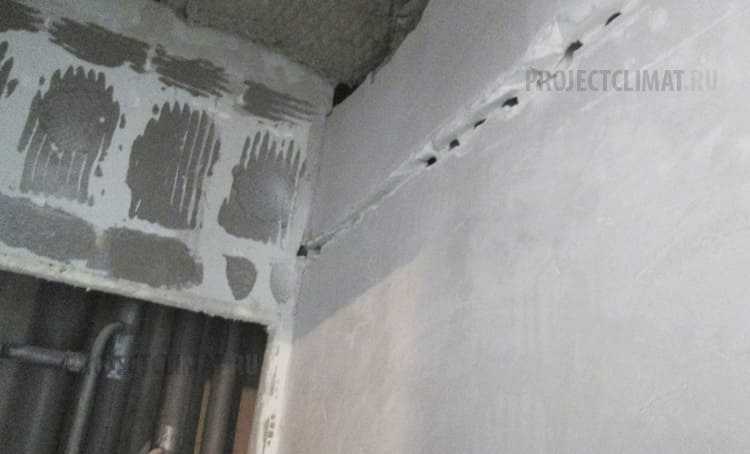

Штроба под дренажную систему

Шаг №6

Штроба под дренажную систему с противоположной стороны стены. Проходит, конечно, в опасной близости дверного проёма: тем, кто будет устанавливать двери необходимо чётко дать указания о недопущении нарушении герметичности, иначе намокнет вся стена!
Заведение дренажа от кондиционера в канализацию

Шаг №7

Заведение дренажа от кондиционера в канализацию: осталось немного, уже видны на заднем плане стояки системы канализации.
А вот и сама трасса от кондиционера

Шаг №8

А вот и сама трасса от кондиционера.

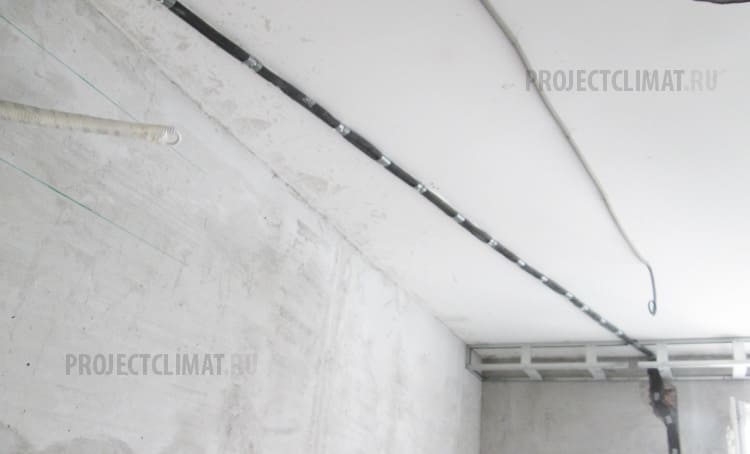

Основная часть фреонового контура - по потолку

Шаг №9

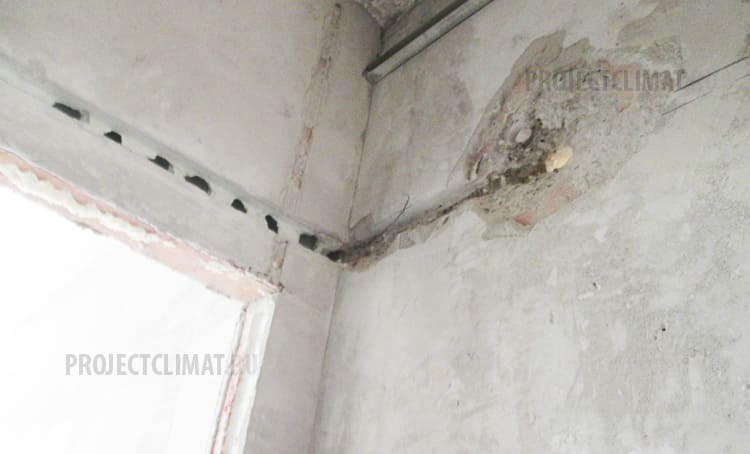

Основная часть фреонового контура - по потолку, как и было намечено, благо, что будет чистовой потолок, который всё скроет!
Подведение коммуникаций к внутреннему блоку

Шаг №10

Подведение коммуникаций к внутреннему блоку. Так трасса и останется до окончания всего монтажа.
Трасса к внешнему блоку сплит-системы

Шаг №11

Трасса к внешнему блоку сплит-системы выглядит как-то так. Кронштейны смонтированы. Заказчик перенёс поставку оборудования на второй этап, тогда же и будут установлены как внешние блоки, так и внутренние.

Убедительнейшая просьба: запретить строителям, малярам, штукатурам прикасаться к пучку коммуникаций, оставленных нами на второй этап! Примерно в 3-4% случаев трасса нарушается из-за попыток вешать на неё одежду, вёдра, из-за желания её отогнуть, т.к. она мешает проводить работы. К чему может привести столь варварское отношение к инженерным сетям сплит-системы вы можете узнать вот здесь: ремонт трассы кондиционера. Случаев - огромное количество и все разные! Не пополняйте копилку наших объектов с восстановительными работами на этапе сдачи объекта: поберегите и нервы, и деньги!

Объект завершён. Клиенту - успешного и скорейшего окончания ремонта. Мы приедем по звонку, нужно будет только назвать номер договора на установку кондиционера, в котором прописаны наши обязательства по срокам реагирования - в течение 15 рабочих дней. Летом, конечно, срок будет в районе 5-10 дней, в остальное время (когда не столь существенно влияет сезонный фактор) - в течение 2-3 дней мы будем у вас!

И что хотелось бы отметить: работа с профессиональной климатической компанией не только удобна и проста, на круг она и выгодна. Предлагаемые нами цены - ниже средних по рынку, в этом вы сами можете убедиться. Предоставляемый высокий уровень услуг и официальная гарантия на оборудование (мы - официальный дилер Daikin) дополнена тем, что мы являемся сертифицированным сервисным центром по ремонту кондиционеров Daikin. Таких компаний мало!

А вот и небольшой пример установки на втором этапе данной модели.


Установка кондиционера Daikin

Установка кондиционера Daikin


Прошло почти ровно три месяца (достаточно быстро сделан ремонт: есть и по паре лет примеры). Поздравляем нашего заказчика с окончанием этого гражданского подвига, как завершение ремонта и выезжаем на объект для проведения второго этапа установки сплит-системы.

Второй этап установки кондиционеров

Установка кондиционера на втором этапе

Шаг №1

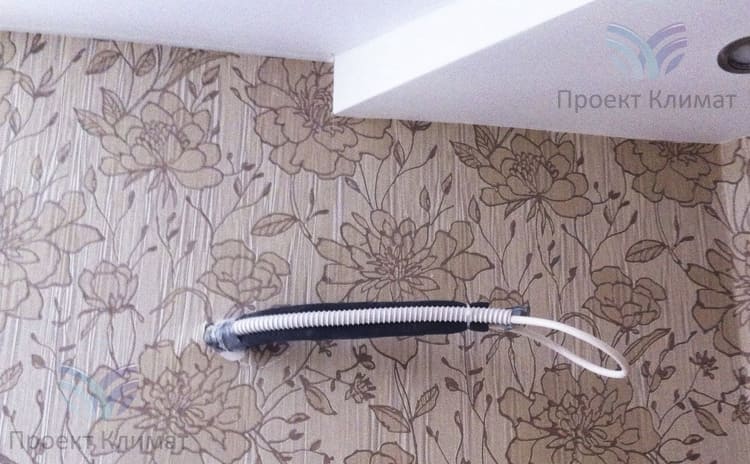

Классическая картина перед завершением установки кондиционера. Обои уже на стене, трубки без заломов от строителей (что не всегда бывает, кстати): можно укорачивать трассу до нужной длины и приступать к монтажу.
Установка монтажной пластины

Шаг №2

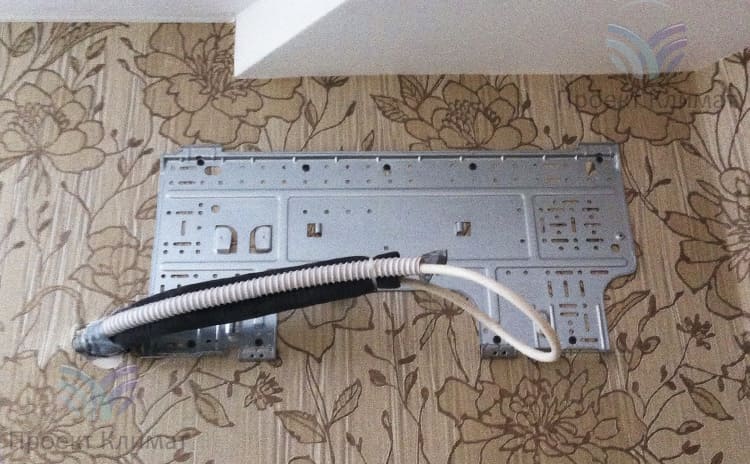

Установка монтажной пластины выполняется в первую очередь.
Развальцовка медных трубок фреонового контура

Шаг №3

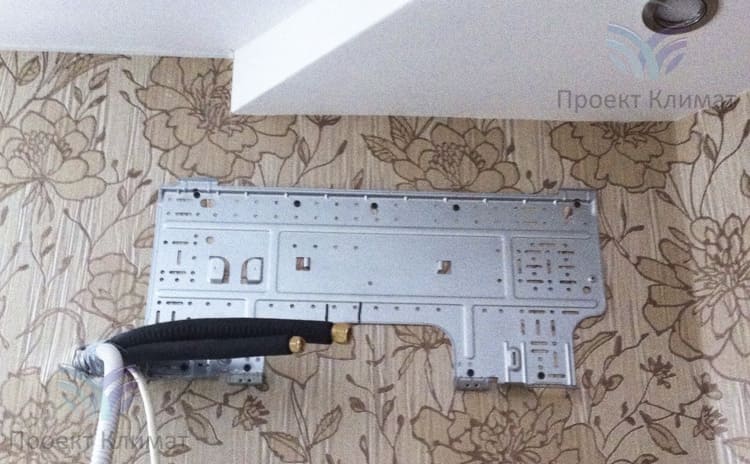

Развальцовка медных трубок фреонового контура и укорачивание коммуникаций.

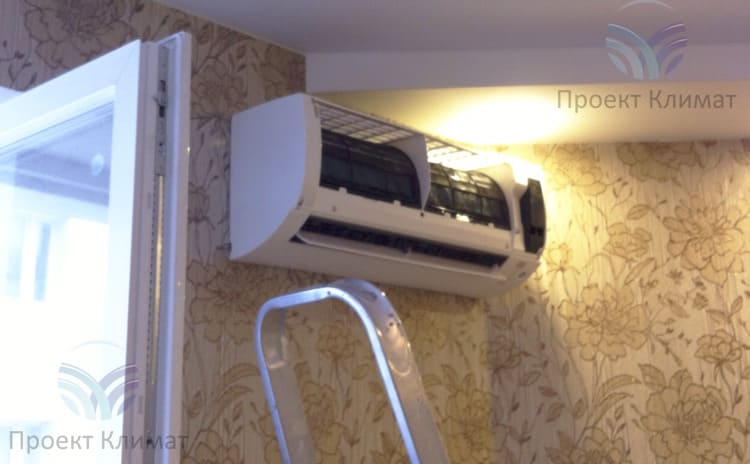

Монтаж внутреннего блока сплит-системы

Шаг №4

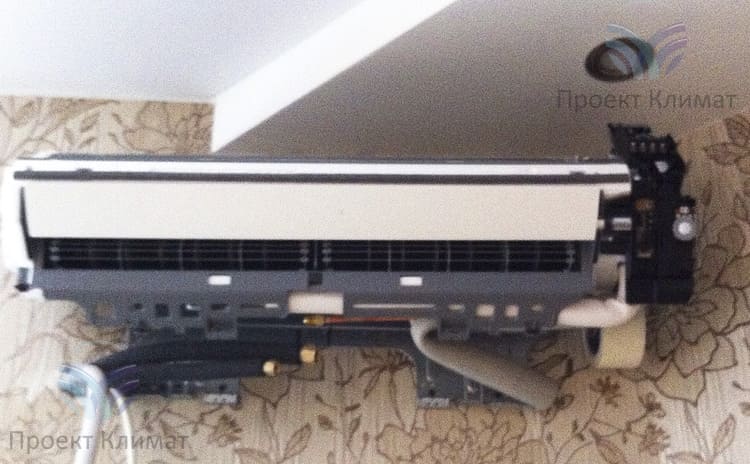

Для облегчения процесса установки внутренний блок сплит-системы частично разбирается, что облегчает доступ к элементам подключения.
Монтаж кондиционера завершён

Шаг №5

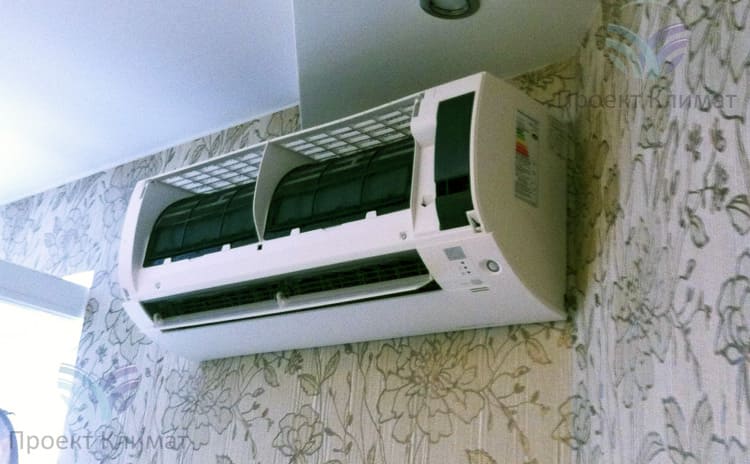

Окончание монтажа кондиционера ознаменовывается проведением обязательной процедуры вакуумирования трассы. Устанавливаются фильтра во внутренний блок и система тестируется на всех режимах работы.
Сплит-система в интерьере квартиры

Шаг №6

Сплит-система в интерьере квартиры. Лаконично, красиво
Подготовка к установке второго блока Daikin FTXS25L

Шаг №7

Подготовка к установке второго блока Daikin FTXS25L

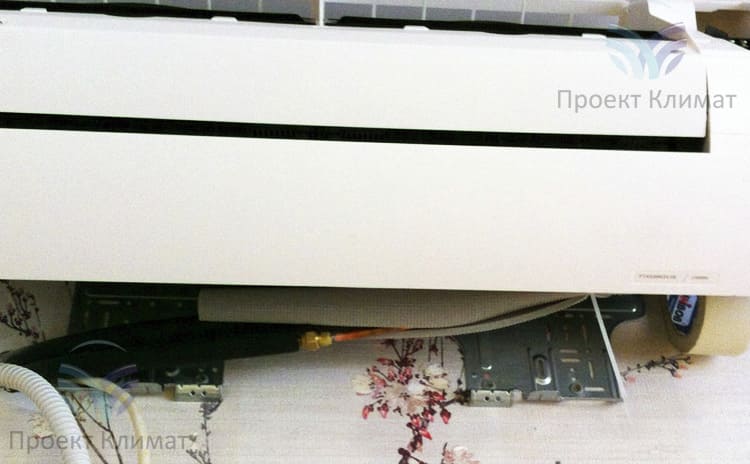

Подключение фреоновой трассы

Шаг №8

Сам процесс мало чем отличается от порядка монтажа первого блока: всё отработано до автоматизма. Выполняется соединение штатных трубок и трассы, проложенной на первом этапе установки кондиционера.

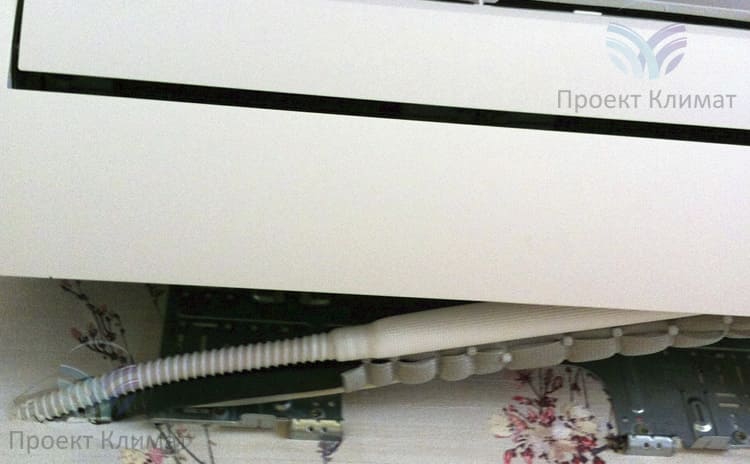

Присоединение дренажа

Шаг №9

Присоединение дренажа. Важная, хоть и не такая трудоёмкая часть монтажа: от неё зависит не будет ли протечек конденсата на только что наклеенные обои.
Подключение кабеля к кондиционеру

Шаг №10

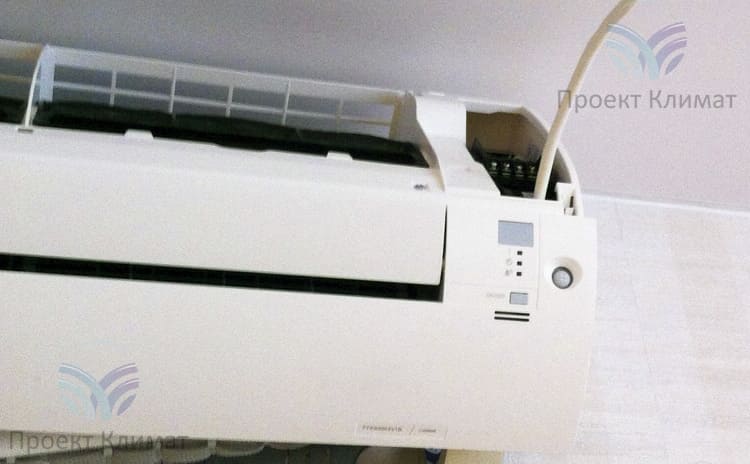

Подключение кабеля питания и управления к кондиционеру

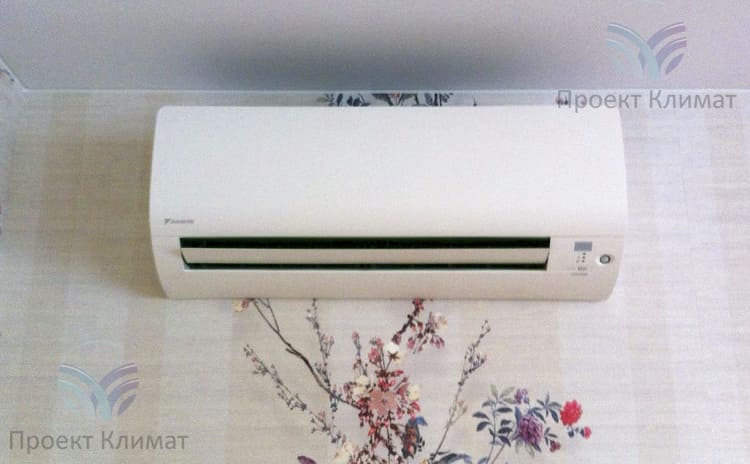

Монтаж окончен

Шаг №11

Результат правильного, в нашем случае - классического монтажа кондиционера

Всё. С момента подписания акта выполненных работ - полноценная гарантия на три года. А случись что - наши сервисные инженера собственного, сертифицированного Daikin, сервисного центра по ремонту и обслуживанию кондиционеров способны решить любую поставленную перед ними задачу по восстановлению работоспособности оборудования.

Искренне надеемся на жаркое лето: клиент вспомнит о нас только добрым словом. :о))


Москва, квартира

75 м2
