Монтаж приточной установки ПВУ 350

Приточные установки Вентмашин (Ventmashine) - недорогой и эффективный способ обеспечения вентилирования помещения. Устанавливаем много и с удовольствием, будь то создание системы вентиляции в городской квартире или включение в состав вентиляционной системы загородного дома или коттеджа.

Вентиляционные установки старейшего московского завода вентиляционного оборудования Вентмашин - это наличие всех необходимых функций, надёжность и доступность относительно таких грандов, как Systemair и Shuft.

Установка приточной машины ПВУ-350 на балконе

Размещение приточно-вытяжной установки на балконе

Шаг №1

Только на этапе ремонта возможно установить подобную вентиляционную систему: несмотря на её небольшие габариты лицезреть подобный агрегат на лоджии или даже в подсобном помещении не каждый захочет. Хотя создана она с прицелом на установку даже после выполненного ремонта: это возможно, а спрятать её можно и в небольшой шкаф. Монтаж также вомзожен на фасад здания. Универсальная установка: горизонтально или вертикально. При выполнении отделочных работ установка будет зашита. Но при этом будет обеспечен свободный подход для обслуживания (чистка фильтров - неотъемлемый элемент долговечной работы).

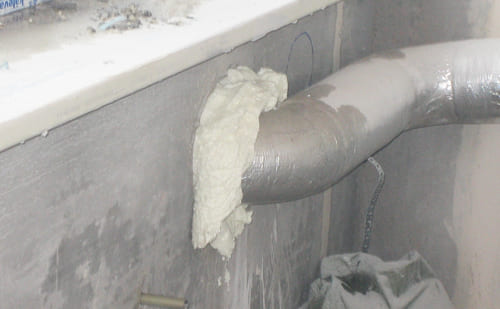

Сквозное отверстие на улицу от приточной установки

Шаг №2

Воздуховод, по которому воздух из вне подаётся в приточную установку выведен наружу. Отверстие пройдено с применением промышленной установки с алмазным буром для обеспечения целостности стен.

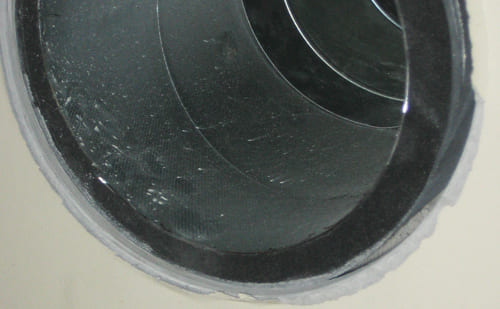

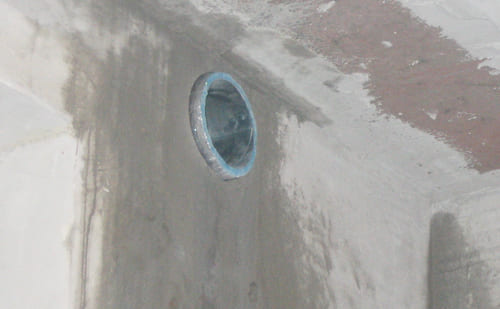

Сквозное отверстие на улицу от приточной установки

Шаг №3

Воздуховод, по которому воздух из вне подаётся в приточную установку выведен наружу. Отверстие пройдено с применением промышленной установки с алмазным буром для обеспечения целостности стен.

Прокладка жёстких воздуховодов ПВУ-350 по квартире

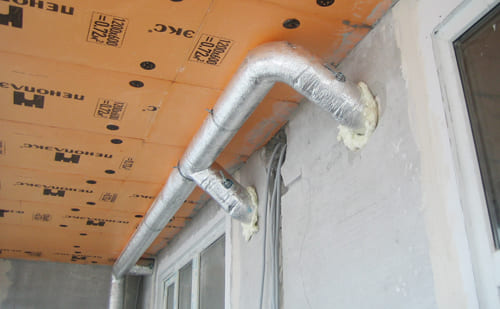

Прокладка воздуховодов по балкону

Шаг №1

После того, как воздух прошёл систему очистки (а фильтр удерживает не только загрязнения, но даже и запахи) он подогревается и раздаётся по помещениям. В каждое помещение воздух доставляется посредством воздуховодов. На данном объекте применены жёсткие воздуховоды.

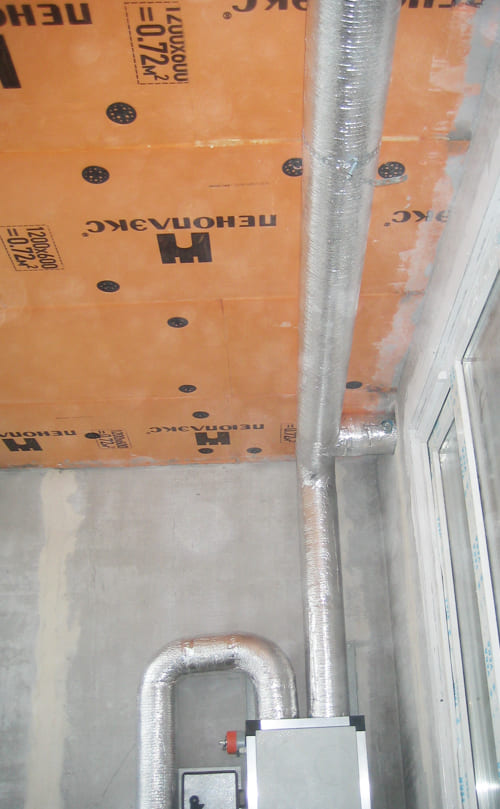

Прокладка воздуховодов по балкону

Шаг №2

Стена - несущая. Пройти её перфоратором, раздолбив отверстие не только неаккуратно, но и недопустимо по всем возможным техническим регламентам. Применена бурильная установка с алмазным буром.

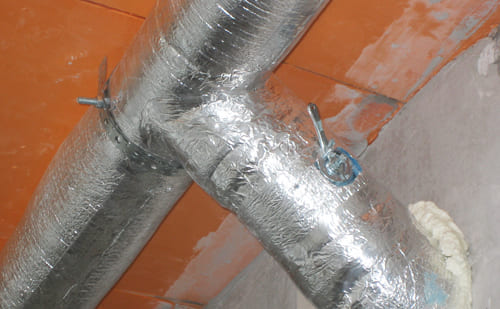

Клапан на воздуховоде приточной установки ПВУ

Шаг №3

Воздуховоды обклеены для обеспечения тепло- и звукоизоляции. Для регулирования объёма подачи воздуха имеется встроенная в ПВУ функция изменения мощности вентилятора. Но для полного перекрытия или регулирования пропорций подачи воздуха между помещениями устанавливаются клапана с электроприводами.
Изолированные воздуховоды

Шаг №4

Воздуховод заведён в помещение. Теплоизоляция не допустит образования конденсата на всём его протяжении и снизит шум от работы установки.
Изолированные воздуховоды

Шаг №5

Осталось лишь установить небольшую камеру смешения, на которую после окончания ремонта крепится декоративная решётка.

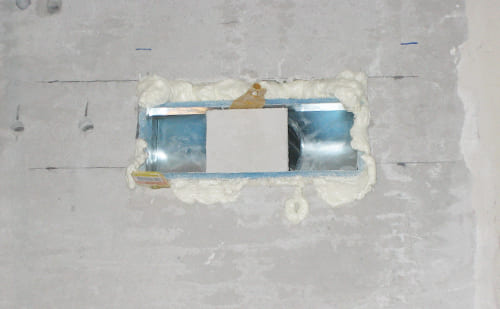

Диффузор в стене от воздуховода

Шаг №6

На этом первый этап монтажа приточной установки ПВУ 350 окончен. Ждём окончания ремонта для завершения процесса.

Москва, квартира

110 м2
