Монтаж канальных кондиционеров

При создании системы кондиционирования на базе канальных кондиционеров был выбран Mitsubishi Electric. Выбор пал благодаря: во-первых, исключительной надёжности ведущего мирового производителя систем кондиционирования и вентиляции; во-вторых, благодаря незначительным линейным размерам - высоте - внутренних блоков, что гарантирует минимальное опускание потолка; в-третьих, минимальные шумовые характеристики работы и высокая эффективность. Создан профессиональный проект кондиционирования (наличие СРО подразумевает официальное право на проведение данных видов работ).

Первый этап - грязный этап, черновой. Красивого ремонта, декоративных решёток вы на нём не увидите: лишь трассы фреонового контура, кабели питания, дренажные шланги, серый бетон не оштукатуренных стен и десятки метров воздуховодов. Вся красота - после завершения ремонта на объекте. Канальный кондиционер обеспечивает скрытую установку: заметны лишь декоративные решётки под потолком или на стенах (в зависимости от проекта и дизайнерского решения). Фотографии не с этого объекта, но выглядеть будет примерно так:

На данном объекте установлены два внутренних блока типа SEZ-KD25VAQ и SEZ-KD35VAQ. Внешний блок - мульти сплит система Mitsubishi Electric MXZ-3D68: рассчитана на возможностью подключения трёх кондиционеров, но задействованы только два из-за того, что данный кондиционер обеспечил возможность подачи фреона на всю длину магистрали тогда как кондиционер на два блока не обеспечил бы прокачку всей трассы, т.к. оснащён менее мощным компрессором.

Установка канальных кондиционеров с коммуникациями

Шаг №1

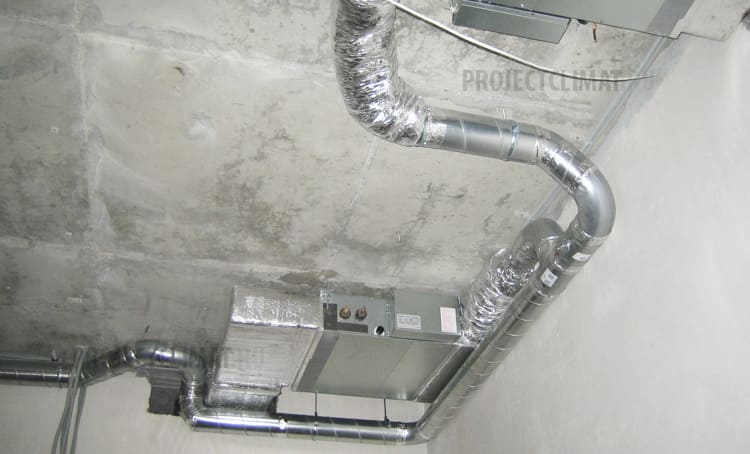

На фотографии представлен установленный внутренний блок канального кондиционера. Канальный кондиционер позволяет обеспечить подачу свежего воздуха: на фотографии виден жёсткий воздуховод с гибкой вставкой, по которому от приточного вентилятора с улицы подаётся атмосферный воздух для охлаждения и последующей раздачи по теплоизолированным воздуховодам по помещениям.

Шаг №2

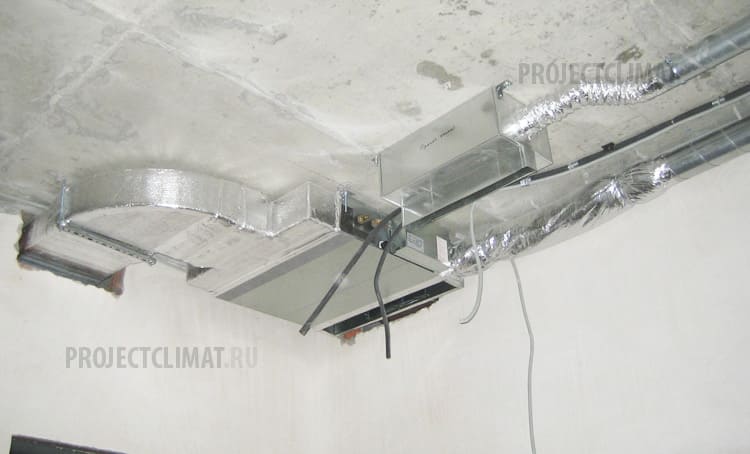

Второй внутренний блок размещён поблизости. Как видно, к нему также заведён воздуховод с подачей атмосферного воздуха. Забор воздуха для охлаждения выполняется из соседнего помещения через адаптер и подключённый к нему воздуховод. Раздача - через теплоизолированный воздуховод.

Шаг №3

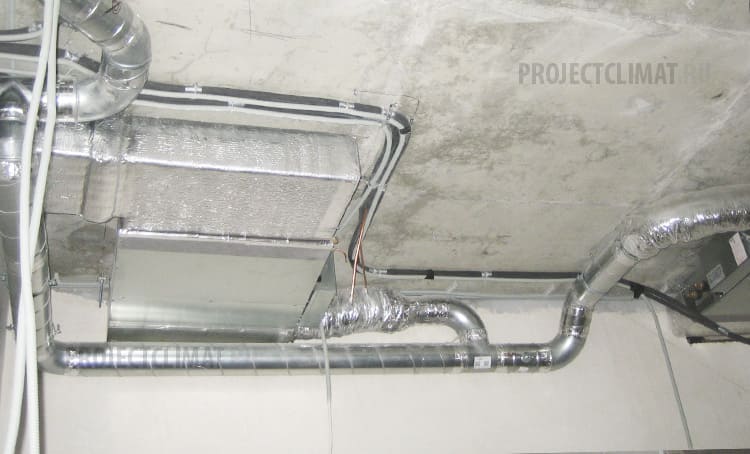

От внешнего блока выполняется прокладка фреоновой магистрали к каждому внутреннему блоку кондиционера. Применяется качественная сербская или бразильская медные трубки в теплоизоляции. Дренажная силиконовая трубка отводится к ближайшей точке слива конденсата.

Шаг №4

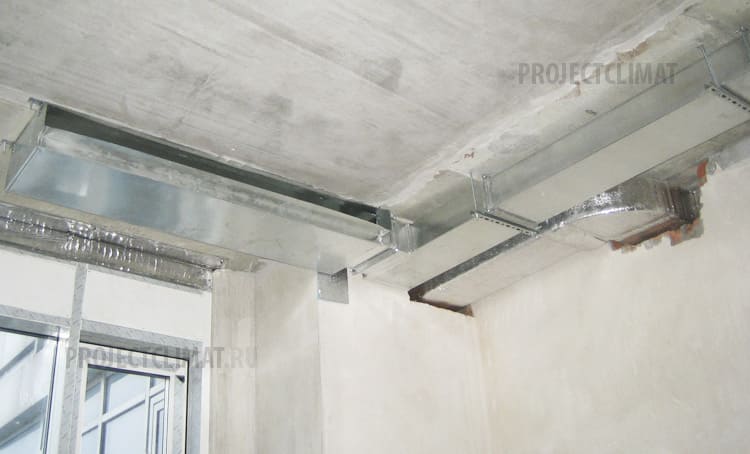

Выполняется монтаж адаптеров. Забор воздуха можно организовать как снизу, в непосредственной близости от внутреннего блока, так и удалённо для создания наиболее комфортного воздухообмена. При завершении ремонта отверстия адаптеров закрываются декоративными решётками.

Шаг №5

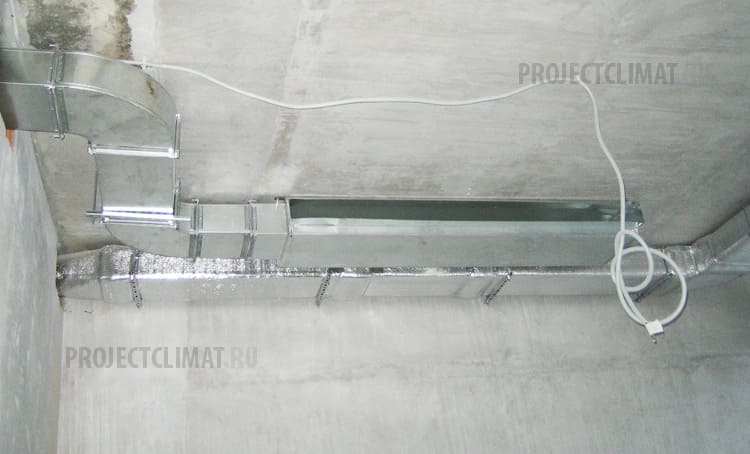

При входе в адаптер выполняется установка так называемой "гибкой вставки", цель которой - демпфирование колебаний при включении оборудования и смене режимов, снижение уровня вибрации и шума.

Шаг №6

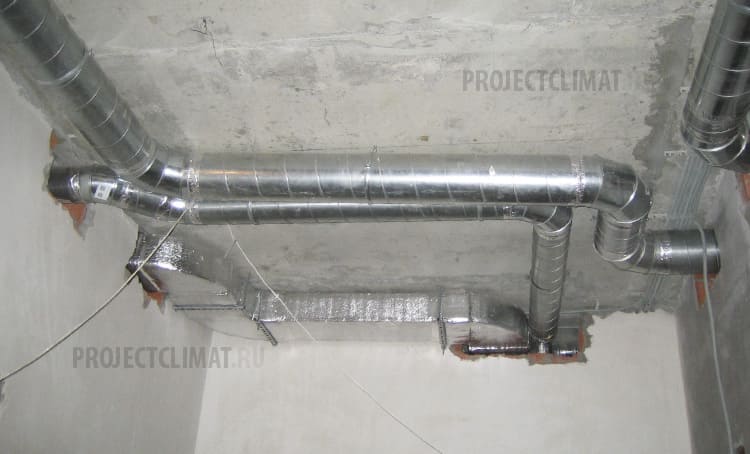

К концу первого этапа пространство под черновым потолком обрастает сетью коммуникаций из фреоновых трасс, подающих и раздающих воздуховодов с клапанами и адаптерами. Всё это в дальнейшем скрывается при выполнении ремонта. О кондиционере будут напоминать лишь тонкие декоративные щелевые решётки через который воздух будет забираться для охлаждения и подаваться в помещение.

Шаг №7

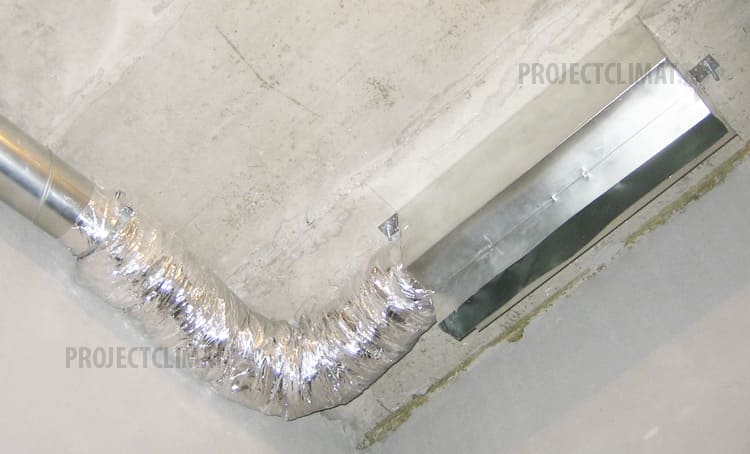

Размер адаптера, его форма - это компромисс между попыткой минимизировать его габариты (всё же мы ограничены дизайнерским решением ремонта помещения) и необходимостью обеспечения прохождения через его сечение требуемого объёма воздуха без дополнительных аэродинамических шумов при работе оборудования.

Шаг №8

Количество подающих и раздающих адаптеров, их параметры и расположение - всё обусловлено техническими параметрами работы системы, утверждается заказчиком в проекте ещё до монтажа канальной системы кондиционирования.

Наша миссия на этом завершена. Строители заказчика завершают ремонт, проводят чистовую отделку.

Второй этап - чистовой. Заключается в настройке системы автоматики, регулирование клапанов, настройка диффузоров, монтаж пультов управления и запуске системы в эксплуатацию.
