Монтаж приточно-вытяжной установки и системы канального кондиционирования

Ещё один объект с созданием полноценной системы вентиляции в городской квартире на базе установки Breezart, обеспечивающей подачу и удаление воздуха из помещения, укомплектованной роторным рекуператором тепла, позволяющим экономить до 80% на подогреве воздуха за счёт передачи теплоты от удаляемого из помещения. В обратную сторону (охлаждение подаваемого в жаркое время года) система работает также эффективно.

До момента выхода бригады на объект проведена работа, связанная с подбором необходимого оборудования. Менеджер проекта и инженера проектировщики неоднократно посещали объект, проводилась увязка планировочных решений и имеющихся инженерных коммуникаций с системой кондиционирования и вентиляции, выполнен расчёт по параметрам воздухообмена, подобраны воздуховоды, клапана, фильтра и глушители шума, подобрано оборудование и согласовано с заказчиком.

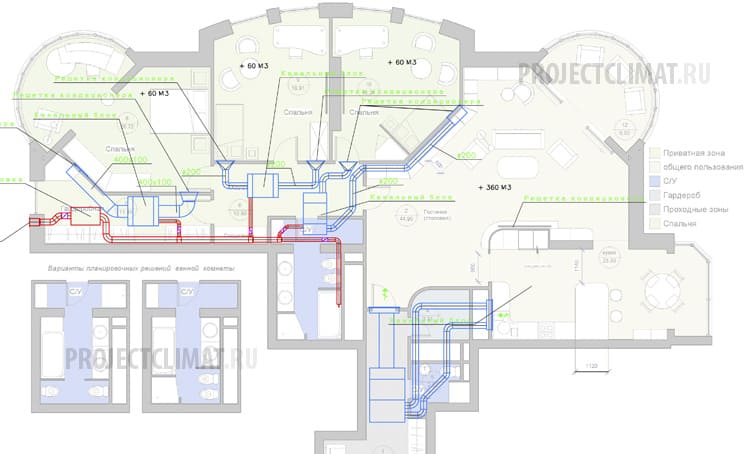

Проект системы кондиционирования и вентиляции

После подписания договора, утверждение проекта системы вентиляции и кондиционирования и внесения частичной оплаты производится заказ оборудования и размещение заказа на фасонные изделия на производстве: достаточно большое количество жестяных изделий - заказные, выполняются по чертежам наших проектировщиков (адаптера, диффузоры, переходы).

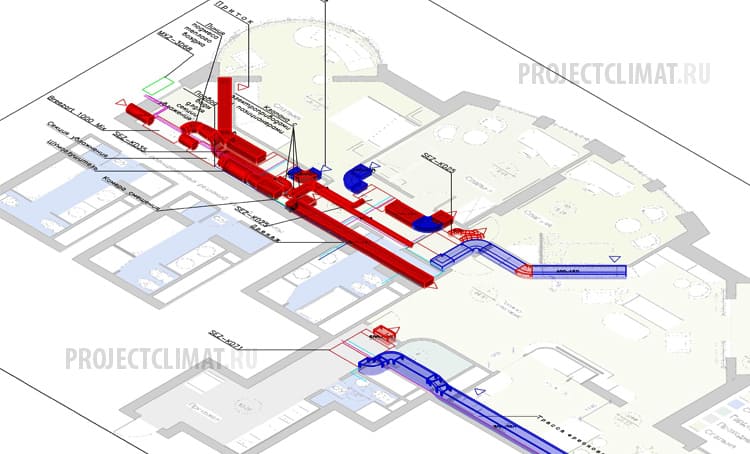

Создание проекта системы кондиционирования и вентиляции в 3D

Кондиционирование. Т.к. зал достаточно большой, с целью адекватного охлаждения, зонирования и избегания образования сквозняков выбран канальный кондиционер Mitsubishi Electric SEZ-KD71/SUZ-KD71, рассчитанный на охлаждение 80 м2. Воздуховоды заведены в помещение, через диффузоры и декоративные решётки охлаждённый, очищенный воздух будет подаваться в помещение.

В оставшиеся 3 помещения принято решение установить три настенных кондиционера серии Design Mitsubishi Electric: MSZ-EF22VA W (2 ед.) и MSZ-EF35VA W (1 ед.). Внешний блок - это мульти сплит система инверторного типа, рассчитанная на охлаждение трёх помещений с помощью одного внешнего блока: MXZ-3D68VA. Оборудование одного из лучшего на сегодняшний день производителя: эффективное, надёжное, функциональное. Отличный выбор!

Монтаж приточно-вытяжной установки Breezart

Монтаж приточной установки в квартире

Шаг №1

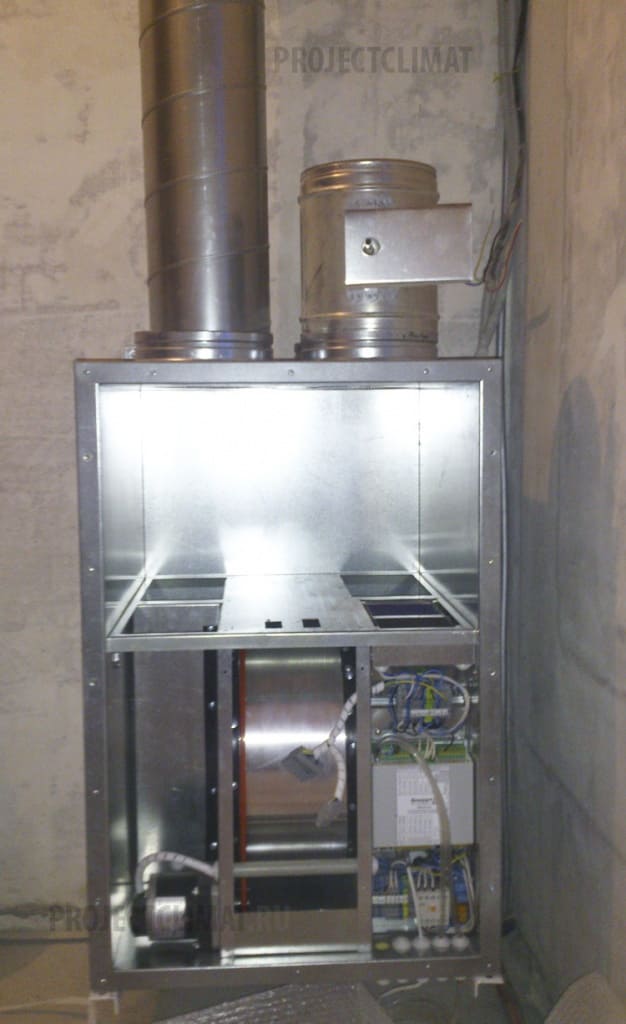

В качестве основного агрегата для создания системы вентиляции в квартире выбрана приточно-вытяжная система Breezart 700 Roto российского производства, оборудованная системой роторной рекуперации тепла от отводимого наружу воздуха. Достаточно неплохое оборудование, доступное, эффективное. Один недостаток: выход на объект был омрачён задержкой в поставке на 3 недели по вине завода-изготовителя. Чего с оборудованием Shuft, Systemair или Salda не происходит.
Система приточно-вытяжной вентиляции в сборе

Шаг №2

Для забора и удаления воздуха выполняется процедура бурения стен. Цена ошибки в данном процессе достаточно велика, именно поэтому изначально выполняется тестовый сбор установки в привязке к месту будущего монтажа оборудования.
Бурение отверстия под воздуховод

Шаг №3

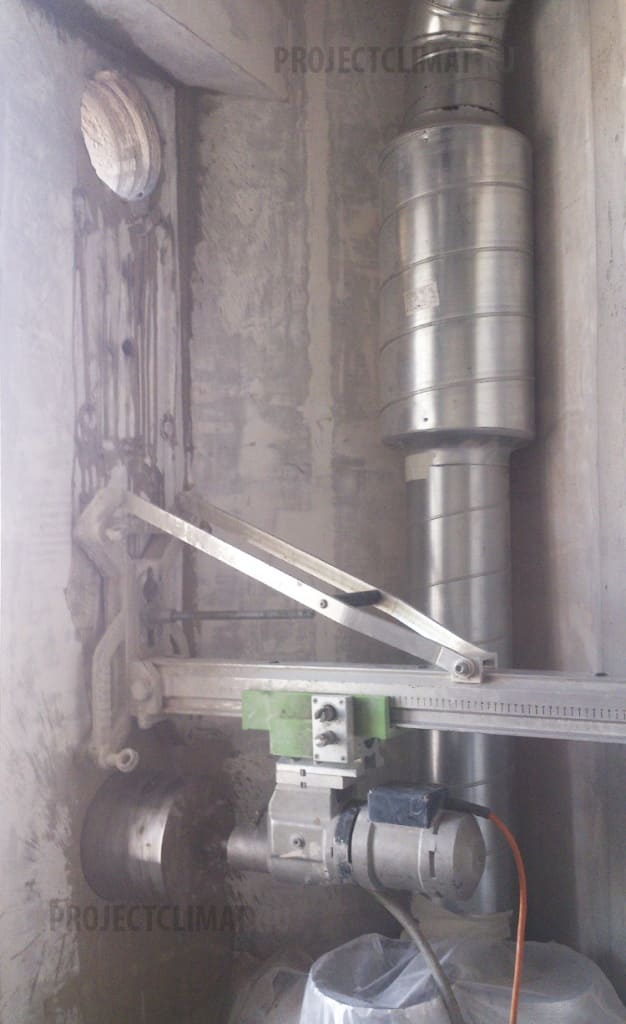

Бурение отверстия под воздуховоды приточно-вытяжной установки выполняется промышленным буром с алмазной коронкой. Бурильная установка крепится к стене и выполняется подведение воды для охлаждения самой коронки. Работа грязная и выполнить её можно только на этапе черновых работ на объекте заказчика.
Алмазное бурение стены под воздуховод

Шаг №4

Второе отверстие, к которому будет заведён воздуховод, подающий свежий воздух в помещение, выполняется выше для недопущения смешения воздушных масс отводимого и нагнетаемого воздуха.

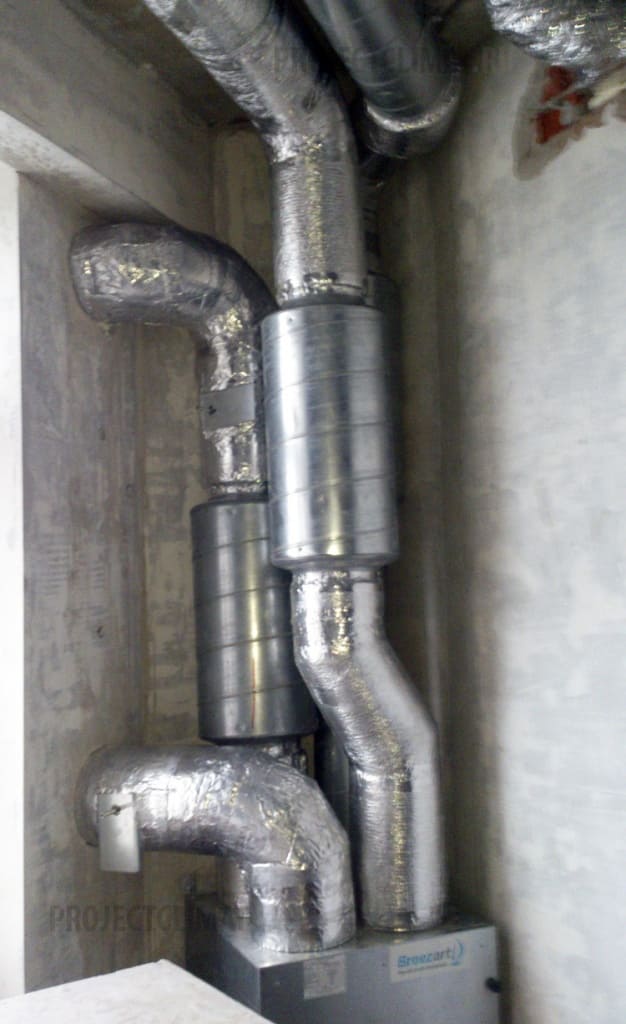

Приточная установка в сборе

Шаг №5

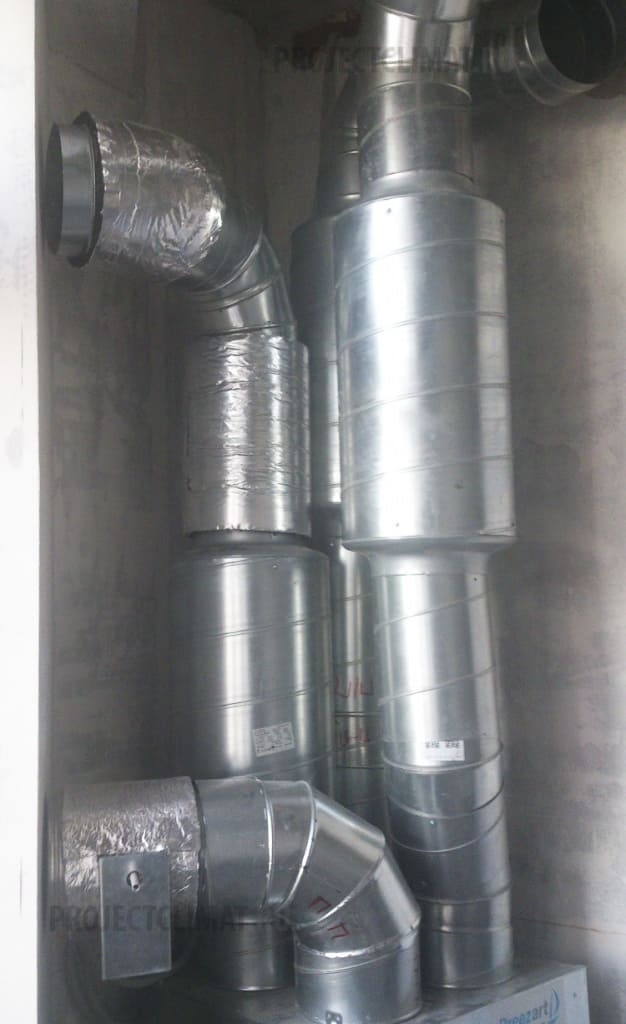

После завершения процедуры алмазного бурения стен были выполнены работы по монтажу самой приточной установки: зафиксированы воздуховоды, глушители шума, выполняется монтаж клапанов, которые закрывают или открывают воздуховоды.
Система воздуховодов

Шаг №6

Далее проводят соединение воздуховодов с уже заранее проложенной, ранее проведённой разводкой рукавов по всей квартире. На фотографии видно, как в помещение заходят четыре пары трасс от внешних блоков кондиционеров, установленных снаружи.
Воздуховоды приточной системы

Шаг №7

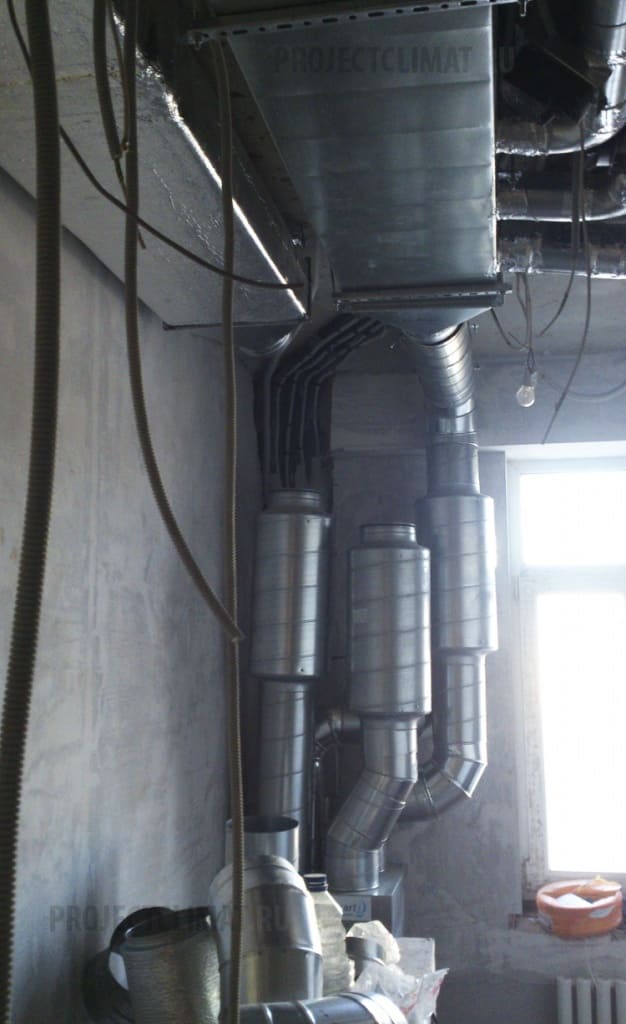

Разводка воздуховодов по помещениям выполнена согласно проектных решений, отверждённых заказчиком до начала проведения работ. Особенности коммуникаций продиктованы ограничениями помещений и потребностью в подаче определённого объёма воздуха для поддержания заданных параметров воздухообмена. После подъёма сечение воздуховодов меняется на прямоугольное, что позволяет сэкономить пространство и снизить опуск чистового потолка.

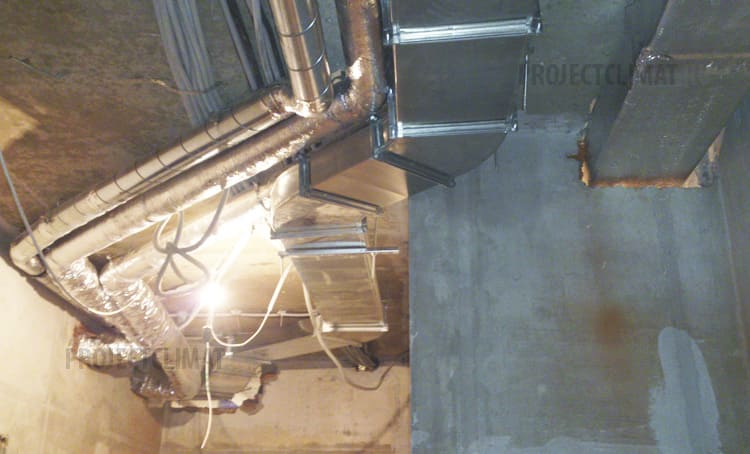

Коммуникации системы вентиляции и кондиционирования

Шаг №8

Примерно так выглядит разводка коммуникаций, выполненная под подачу и удаление воздуха. Здесь же проложены воздуховоды канального кондиционера Mitsubishi Electric SEZ-KD71VA с мощностью охлаждения в 7 кВт., рассчитанный на помещение в 80 м2.

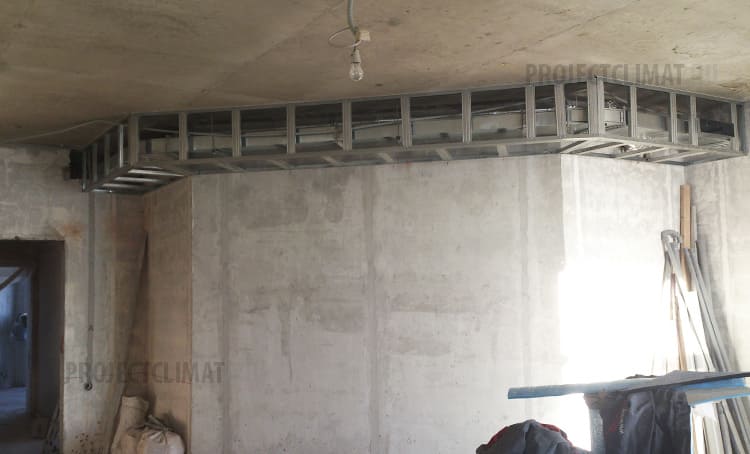

Воздуховоды зашиваются под потолок

Шаг №9

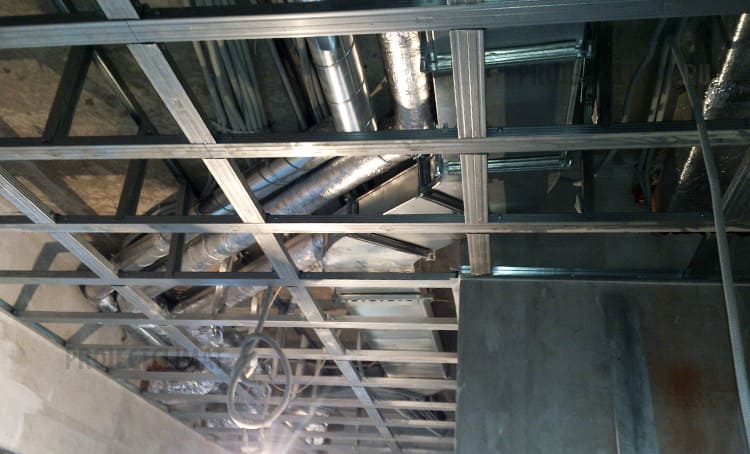

Далее все коммуникации будут скрыты. На фотографии коммуникации уже обшиты направляющими под гипсокартон. Установка кондиционера на этапе ремонта тем и хороша, что позволяет исполнить любую прихоть заказчика без негативного влияния на интерьер и дизайн помещений.

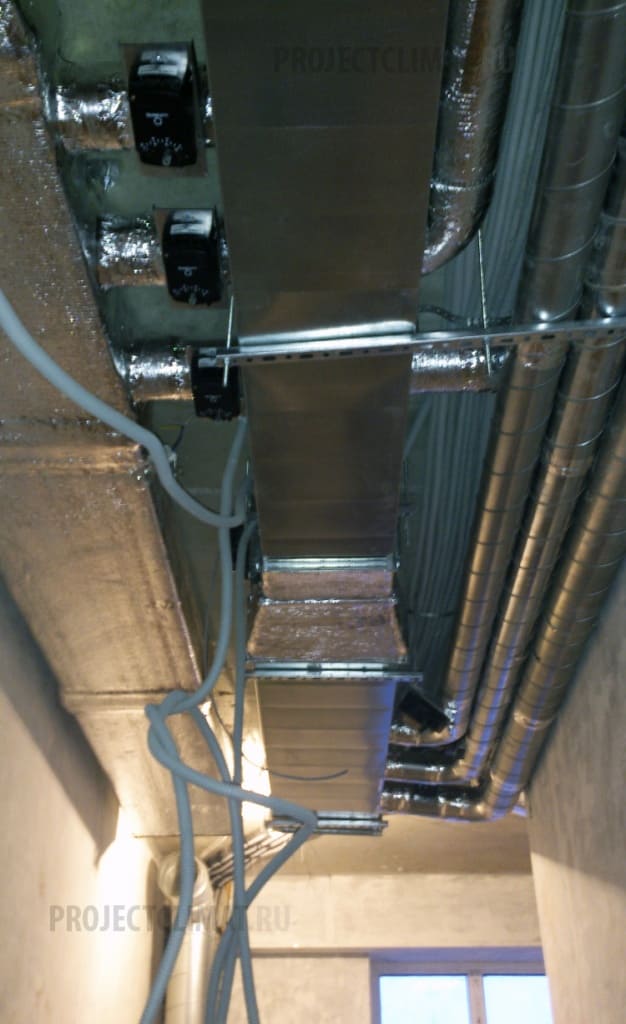

Воздуховоды с клапанами

Шаг №10

Протяжённость воздуховодов и трасс фреоновых контуров кондиционеров может достигать сотен метров. Достаточно большое количество позиций - заказные вещи. Ошибка в одном элементе приводит к остановке работ или... ошибке монтажа с невозможностью дальнейшего вывода оборудования на запланированные проектом показатели по подаче воздуха, шуму, эффективности.

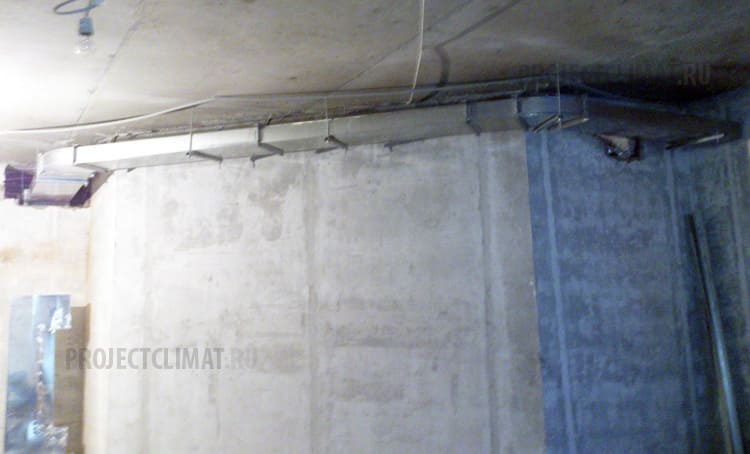

Пример прокладки воздуховода

Шаг №11

Пример крепления воздуховода в комнате.
Воздуховод системы вентиляции

Шаг №12

В дальнейшем, как и все коммуникации, воздуховод зашивается конструкцией, которая скроет его: лишь декоративные решётки через которые проводится подача и забор воздуха будут напоминать о том, что под потолком сложная инженерная система.

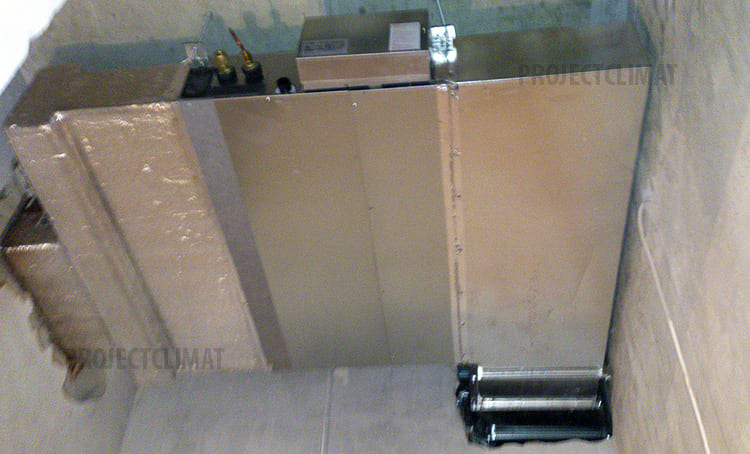

Канальный кондиционер

Шаг №13

На объекте установлен канальный кондциионер Mitsubishi Electric SEZ-KD71, как отдельная, независимая сплит-система. Вдобавок - инверторная мульти сплит система на три внутренних блока MXZ-3D68VA. На фотографиях и видны четыре трассы под четыре внутренних блока.

Первый этап установки кондиционеров и вентиляции завершён. Мы ожидаем приглашения заказчика на второй этап, на котором будут проведены пуско-наладочные работы, регулировка клапанов, монтаж системы автоматики и настройка работы всей системы под особенности каждого помещения. На этом же этапе вывешиваются декоративные решётки, через которые подаётся воздух в помещения.

Трассы мульти сплит системы также как и трасса канального кондиционера будут отвакуумированы и выполнен тестовый прогон.

Монтаж вентиляции и кондиционеров - наш профиль и единственный вид деятельности. Доверьте свою квартиру или создание системы вентиляции в частном доме профессионалам, вы не пожалеете: это и конкурентные цены как на оборудование, так и на работы, это и штатные бригады русских монтажников, это и оборудование, на которое распространяется официальная гарантия, поддерживаемая нашей организацией! Стоимость подобных систем нередко переваливает границу сумм, измеряемых шестью семью знаками. Стоит ли рисковать и размещать заказ в интернет-магазине или у вольнонаёмной бригады ради мнимой (а зачастую экономия съедается "дополнительными работами") экономии в 10-20 тыс. руб.? Велика вероятность, что впоследствии вам выставят счёт на непредвиденные работы, либо система не выйдет на заданные режимы работы и её исправление потребует значительно больших усилий!
