FTXS25 с монтажом. Второй этап установки

Второй этап означает, что когда должен был быть и первый. Он был. Был несколько месяцев назад, когда квартира выглядела иначе: серые стены бетона, грязный пол и потолок, полное отсутствие ремонта. В этот момент и были проведены работы, связанные со штрабой в стенах, закладкой фреоновой трассы и отведением дренажа.

Но ремонт окончился и мы приехали на наш объект для окончания начатого. В качестве кондиционера для квартиры была выбрана инверторная сплит-система Daikin. Серия является одной из лучших у производителя что по уровню шума, что по функционалу и энергетической эффективности. - один из лучших кондиционеров на настоящий момент, соревноваться с которым под силу только Mitsubishi Electric.

Кстати, помимо фотографий с данного объекта вы можете ознакомиться с небольшой видео зарисовкой, которая выполнена на съёмке одной из программ Квартирный Вопрос.

Установка кондиционера Daikin

Установка кондиционера Daikin


Фотографии с комментариями к установке кондиционера

Трасса кондиционера после завершения ремонта на объекте

Шаг №1

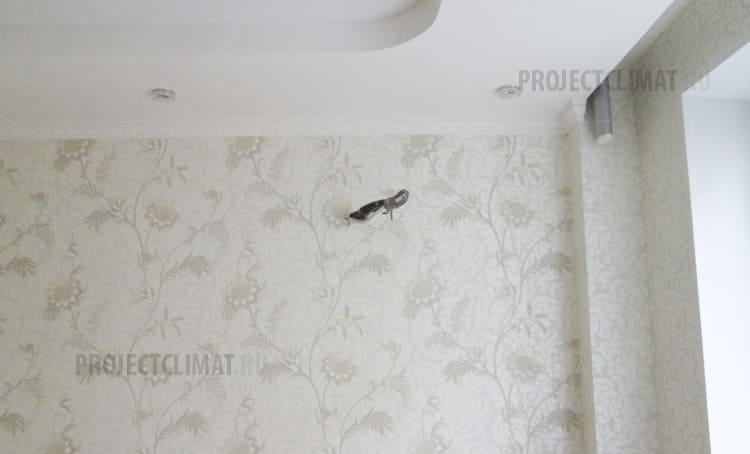

Пучок трассы длиной в 40-50 см. из стены - вот и весь результат окончания первого этапа установки кондиционера, вернее, прокладки трассы.
Подготовка кондиционеров к монтажу

Шаг №2

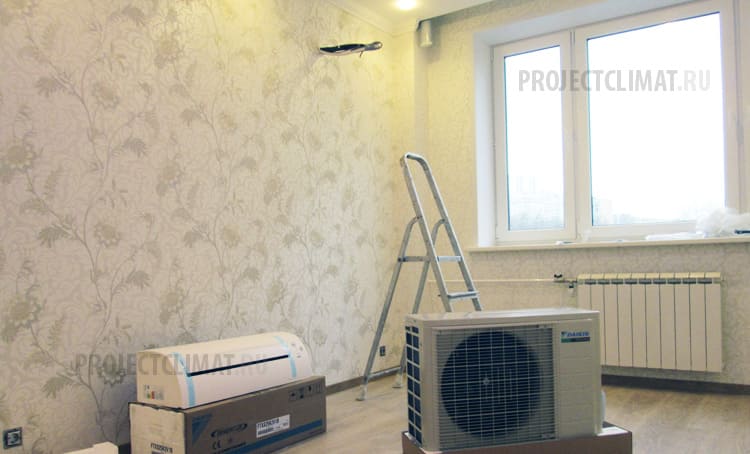

Оборудование распаковывается, проверяется на отсутствие забоев, сколов трещин и прочих внешних повреждений. Выполняется подготовка инструмента к проведению работ по монтажу кондиционера.
Монтаж пластины для вывески внутреннего блока сплит-системы

Шаг №3

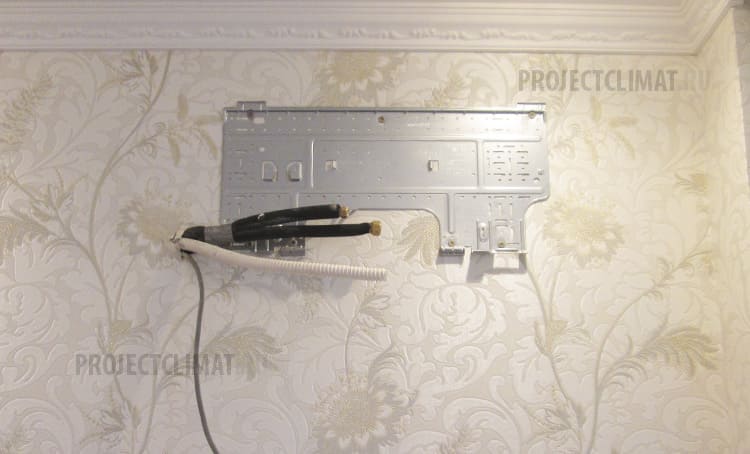

Монтаж пластины для вывески внутреннего блока сплит-системы осуществляется по уровню. При проведении работ используется строительный пылесос. Вообще-то, один - сверлит, один - пылесосит. Но сейчас второй за фотоаппаратом, чтобы вы могли увидеть процесс монтажа. :о)
Развальцовка

Шаг №4

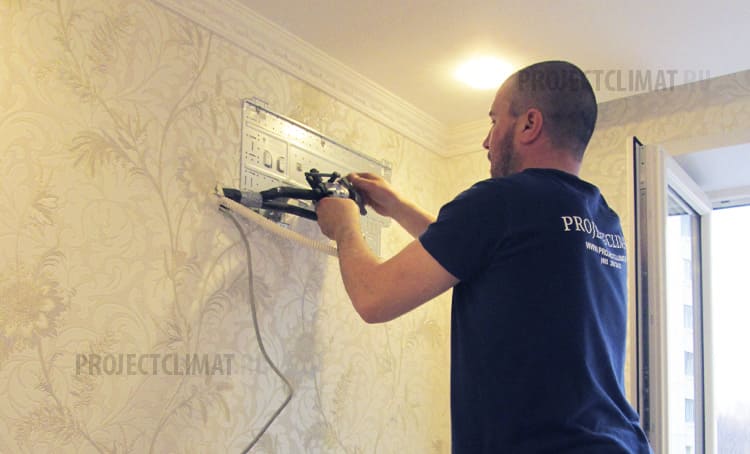

Развальцовка трассы. Суть заключается в насадке гаек и придании медной трубке формы, позволяющей при соединении со штатными трубками теплообменника создать герметичное соединение, не допускающее утечки фреона. Крайне важный и ответственный процесс установки кондиционера. Такие же операции производятся с трубками, подходящими и к внешнему блоку.
Место для установки

Шаг №5

Место для установки подготовлено: трасса развальцована, пластина закреплена. Внешний блок - под окно вывешен.
Навеска кондиционера

Шаг №6

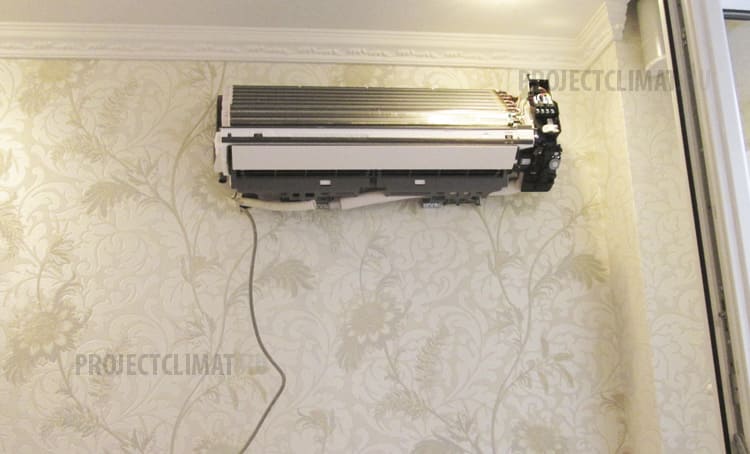

Корпус демонтируется с кондиционера для облегчения доступа к элементам соединения коммуникаций.
Установка фильтров в кондиционер

Шаг №7

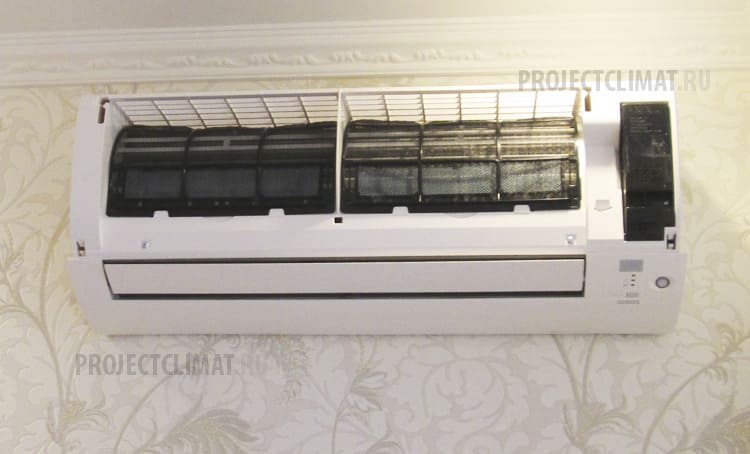

Далее монтируются в кондиционер фильтра, корпус кондиционера заново устанавливается на место.
Вакуумирование трассы

Шаг №8

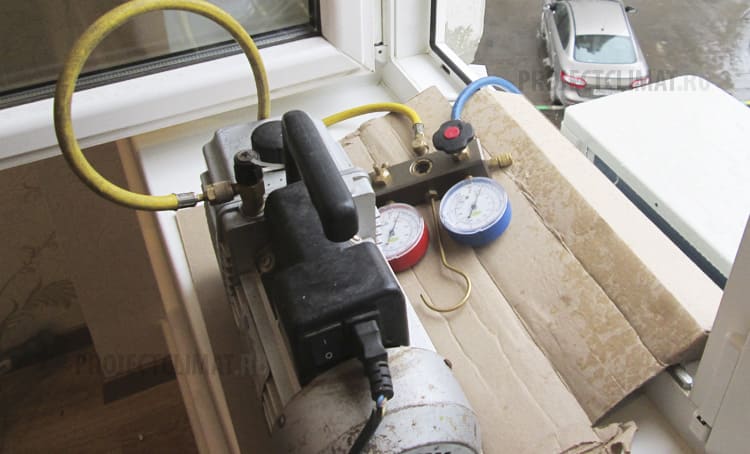

Вакуумирование трассы - это следующий этап. Данный шаг позволяет во-первых, удостовериться в герметичности всей трассы фреонового контура, во-вторых, сохранить состав фреоновой смеси, не допуская её смешения с атмосферным воздухом и влагой.
Монтаж завершён

Шаг №9

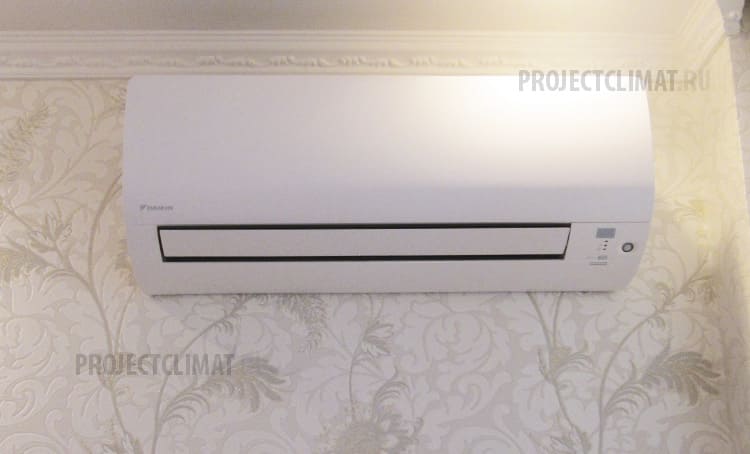

Всё. Монтаж окончен. Он был раскидан во времени на несколько месяцев, на период проведения ремонта в квартире. Кондиционер выводится на рабочие режимы и проверяется в присутствии заказчика. Подписывается акт выполненных работ и выдаётся официальный гарантийный талон.

С момента запуска системы в эксплуатацию наступает полноценная гарантия на три года.

Мы являемся официальным дилером и обладаем статусом сертифицированного сервисного центра, уполномоченного на выполнение работ по восстановлению работоспособности систем любой сложности. Работу проводят штатные бригады монтажников с применением высококлассного оборудования и инвентаря. Мы способны дать вам уверенность в том, что вы забудете о том, что у вас есть кондиционер!


Москва, квартира

22 м2
