Первый и второй этапы монтажа мульти сплит Daikin

Монтаж коммуникаций под мульти сплит систему на этапе ремонта

Шаг №1

Первый этап проведения работ - это закладка коммуникаций на этапе ремонта на объекте.

Очередной объект с установкой мульти сплит системы Daikin в многокомнатной квартире в Москве. Новый дом, новый ЖК, единые требования по установке внешних блоков привели к необходимости рассмотреть именно мульти сплит систему, т.к. под наружную часть отведено единственное место в декоративной корзине на фасаде здания.

Соответственно, стартовали мы с одной точки: это видно на первой фотографии. Далее - разводка по помещениям к местам привязки внутренних блоков. Отведение конденсата, который образовывается при работе кондиционера на охлаждение на внутреннем блоке, - в канализацию. С трёх блоков получилось пустить под уклон по дренажному шлангу. Для одного, самого удалённого, была смонтирована помпа для кондиционера поплавкового типа. Необходимость. Стараемся обходиться без данного вида дополнительного оборудования, тем более оно требует отдельного обслуживания.

Ввод фреоновых контуров в квартиру

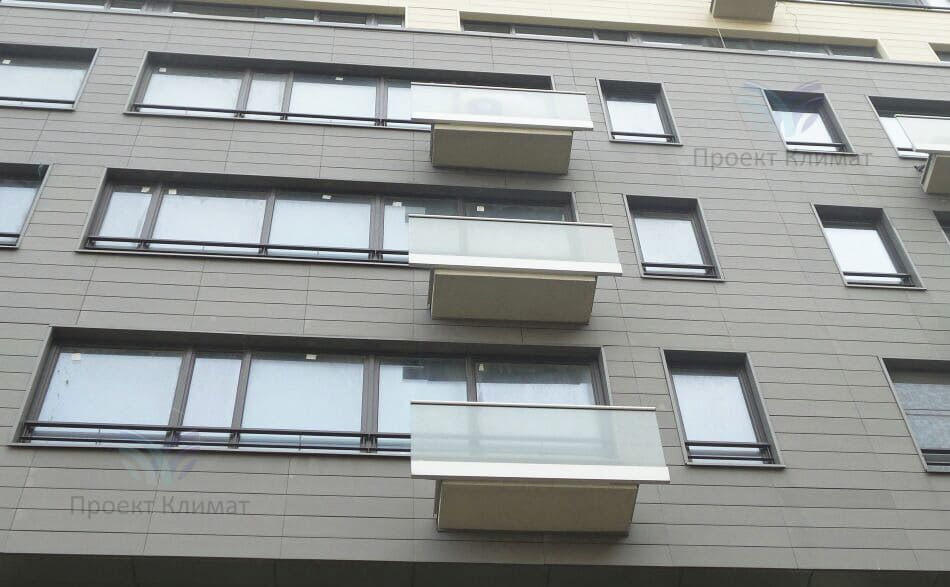

Заведение фреоновых трасс в квартиру выполнено из единой точки - недалеко от места вывески внешнего блока на фасаде здания

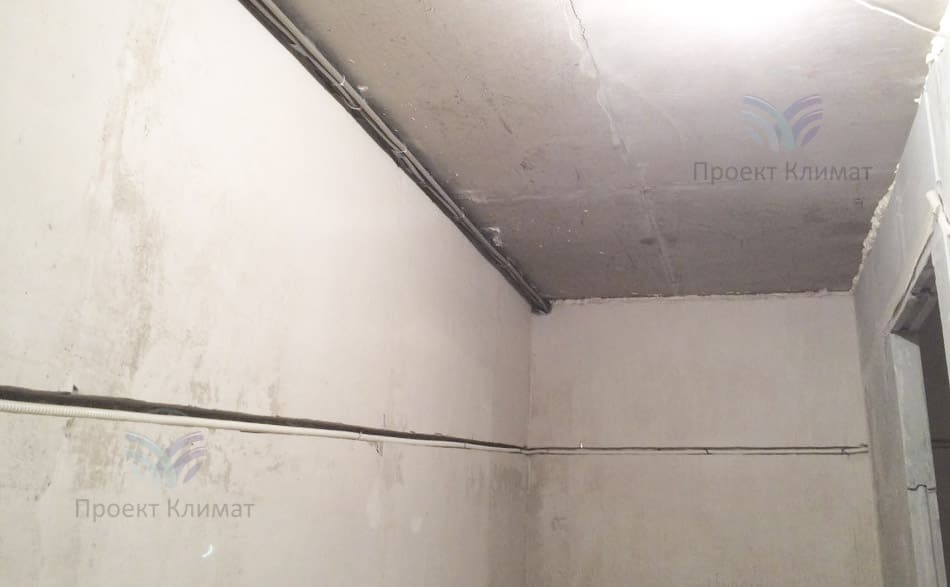

Трасса мульти сплит под потолком

Далее трасса прокладывается под потолком - как вариант, обеспечивающий наиболее короткую суммарную длину коммуникаций и минимизацию работ по выполнению штрабы в стенах

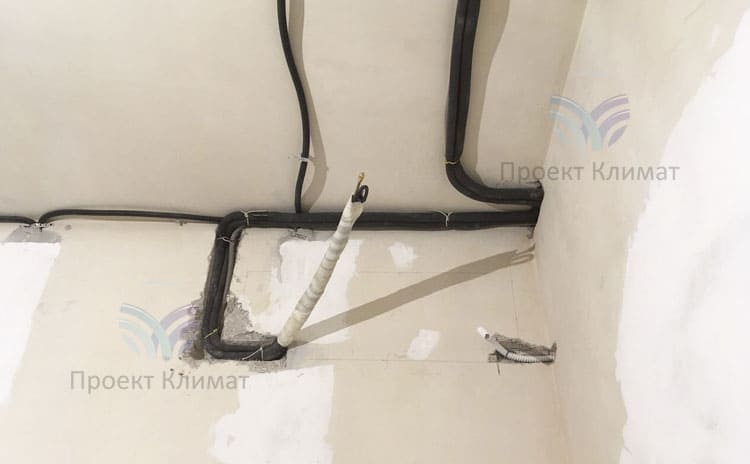

Трассы мульти сплит-систем

Разведение коммуникаций по комнатам с подведением к предполагаемым местам установки внутренних блоков

Фреоновый контур в штрабе

Пример закладки фреоновой трассы. Уклон соблюдён для свободного слива конденсата

Дренаж кондиционера

Пример закладки дренажного шланга для слива конденсата. Трасса - под потолком, дренаж - под уклон к точке слива

Классический монтаж кондиционера

Смонтирована трасса на фальш-стене. Под страхом наказания - запретите строителям отгибать коммуникации!

Коммуникации мульти-сплит

Дренажный шланг от кондиционера проведён аналогично предыдущему варианту. Но не всё так просто - см. следующее фото

Помпа в кондиционере

А вот и одна маленькая сложность - от одного блока было невозможно провести дренаж под уклоном (слишком много препятствия было на пути). Выход один - монтаж накопительной помпы с принудительным отведением конденсата в канализацию

Далее - ждём окончания ремонта на объекте. Где-то вызывают уже через пару недель, а где-то и спустя три года. Желаем заказчику скорейшего окончания черновой и чистовой отделки!

Завершение работ по монтажу мульти сплит системы Daikin

Прошёл почти год. Нас пригласили для завершения однажды начатого. Вот, что получилось...

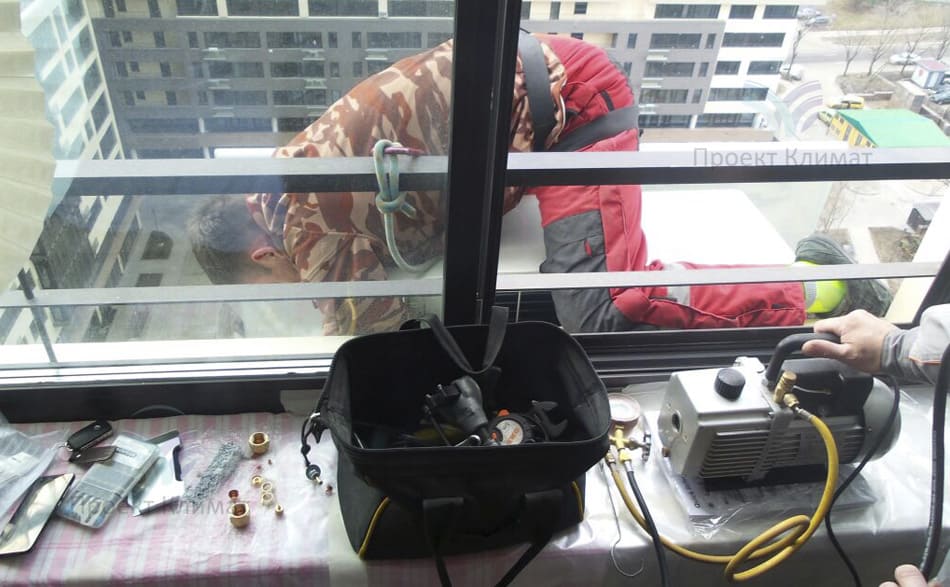

Второй этап установки

Шаг №1

Фреоновая трасса не тронута строителями - это здорово, т.к. пару раз её отклонить и залом медных трубок обеспечен

Кондиционер с помпой

Тот самый кондиционер, дренаж которого не проходил никак до канализации. Пришлось применять помпу.

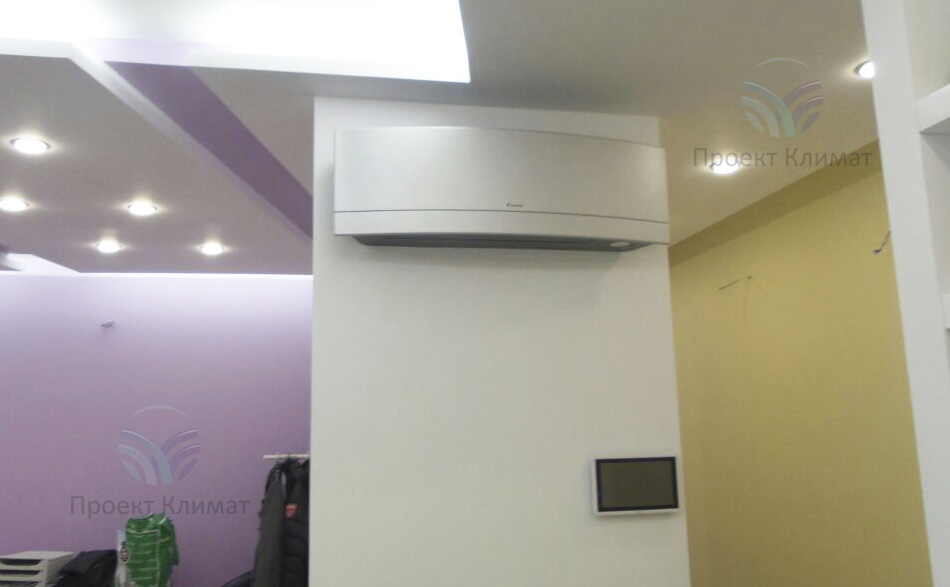

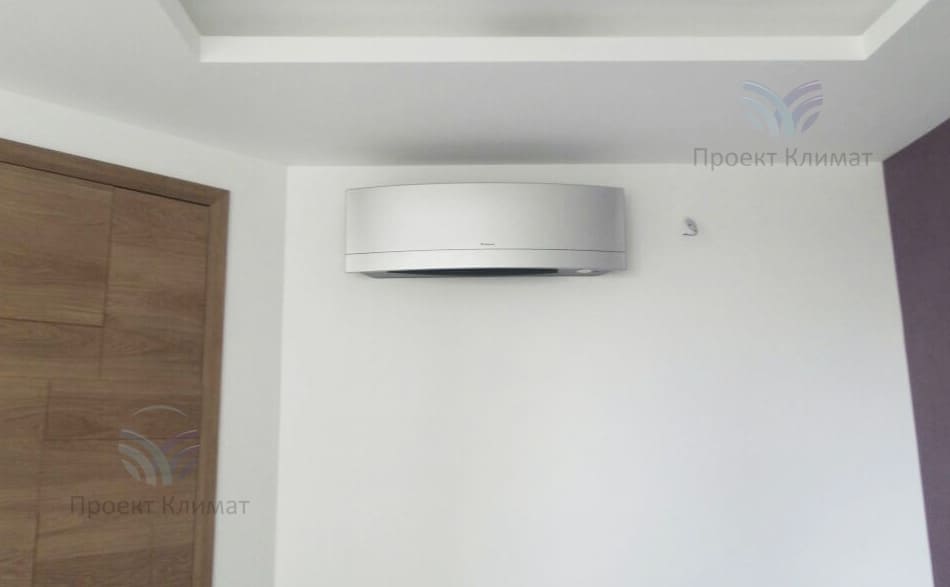

Дизайнерский кондиционер в интерьере

Дизайнерская серия Daikin. Беспроигрышный вариант для изысканных интерьеров. В данном случае - серебристое исполнение внутреннего блока. Но есть и белый вариант. Не яркий. Благородный.
