Установка настенных фанкойлов в квартире

Всё большее количество современных жилых комплексов сдаётся с уже существующей системой центрального кондиционирования: это дешевле, это более удобно, это более цивилизованно. Застройщик на стадии возведения объекта осуществляется монтаж чиллера (внешнего агрегата, отвечающего за подачу хладагента: охлаждённой воды или этилен-гликоля), равно как и прокладывает систему коммуникаций с заведением их в каждую отдельную квартиру.

На этом роль застройщика заканчивается. Начинаются муки выбора у владельца помещения: какой тип фанкойла выбрать. Обратитесь в нашу компанию, наши менеджеры помогут с выбором модели, исходя из технического задания и предполагаемого дизайна интерьера. Проектировщики создадут полноценный проект кондиционирования, который и ляжет в основу договора на монтаж.

На данном объекта заказчик остановил свой выбор на классических настенных типах, привычных всем. Кстати, самый недорогой вариант организации системы кондиционирования. При этом, стоит отдать должное, в качестве производителя был выбран Daikin, по праву считающийся одним из самых надёжных производителей.

Первый этап работ: прокладка магистрали под хладагент

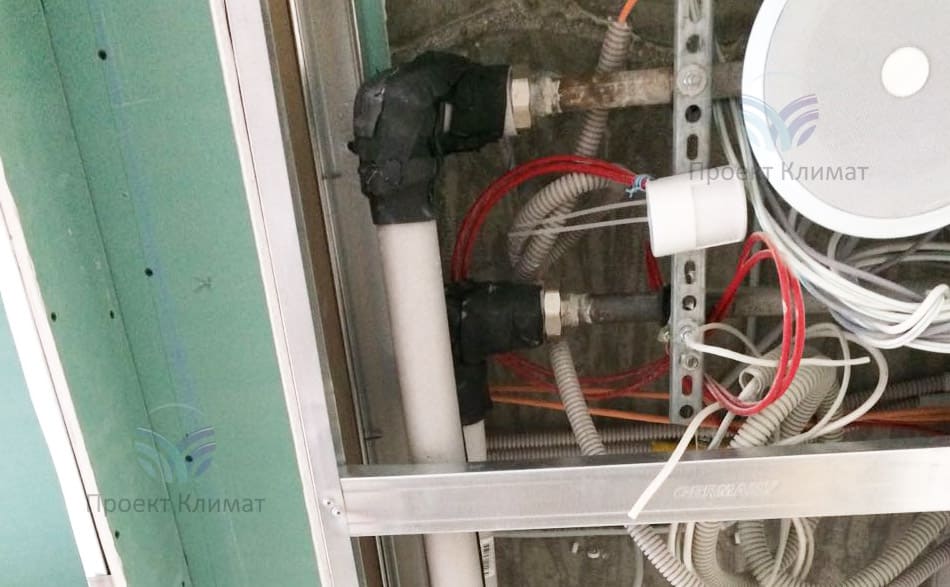

Вывод от чиллера на фанкойлы

Шаг №1

Вывод от чиллера на фанкойлы: в квартиру заведены трубопроводы, по которым подаётся охлаждённая вода
Прокладка контура в теплоизоляции

Шаг №2

Прокладка контура в теплоизоляции: опускаемся с потолка и пошли по стенам к местам предполагаемых подключений

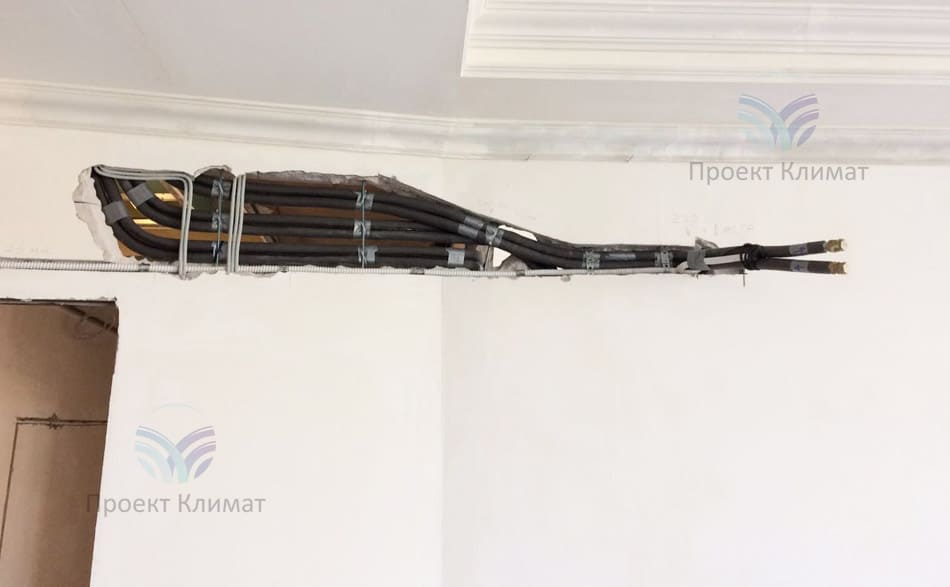

Трассы под фанкойлы

Шаг №3

Да, предварительно, конечно, общий контур был разделён на три отдельных - по одному на каждый внутренний блок
Трасса под фанкойлы

Шаг №4

Так выглядит трасса под фанкойлы на стадии ремонта

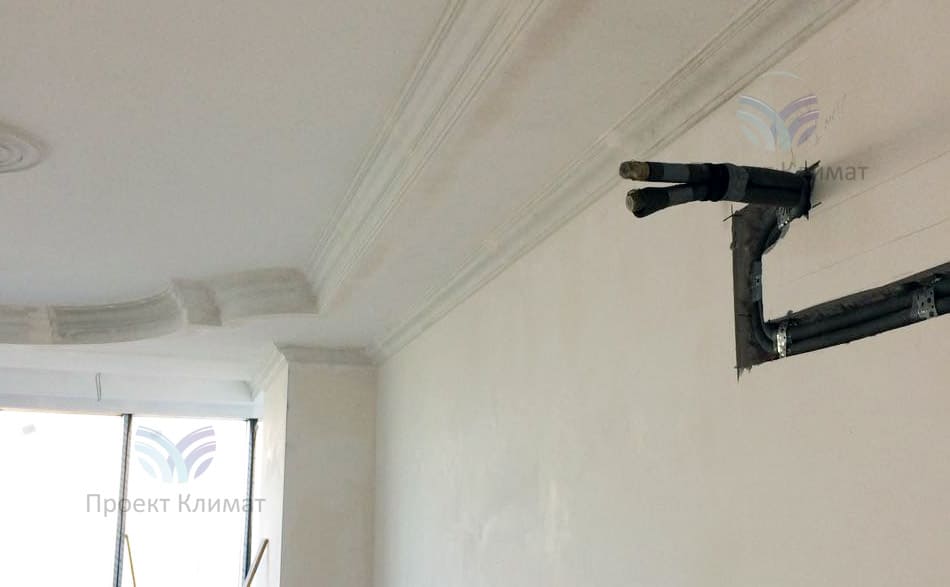

Подведение магистрали с хладагентом к месту установки

Шаг №5

Подведение магистрали с хладагентом к месту установки самого настенного фанкойла. Две остальные трассы пошли далее, согласно проекта

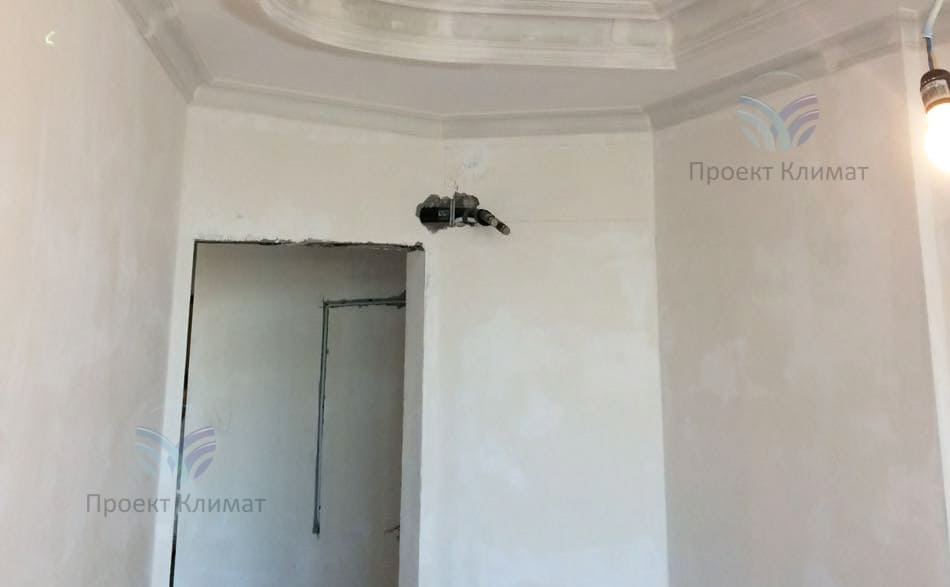

Место будущей установки второго фанкойла

Шаг №6

Место будущей установки второго фанкойла

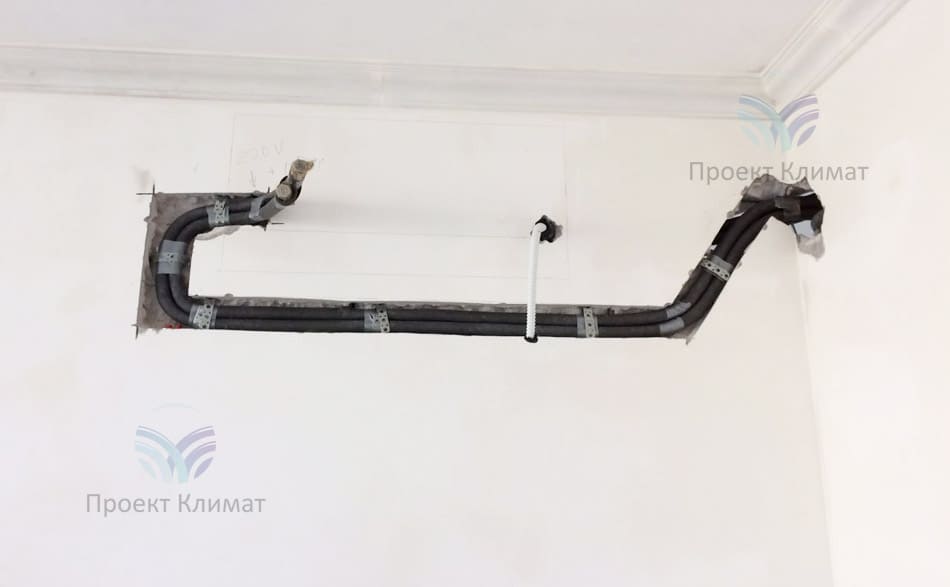

Трасса под настенный фанкойл

Шаг №7

Третий - мало чем отличается от предыдущих. Белый шланг - это отведение конденсата в систему канализации

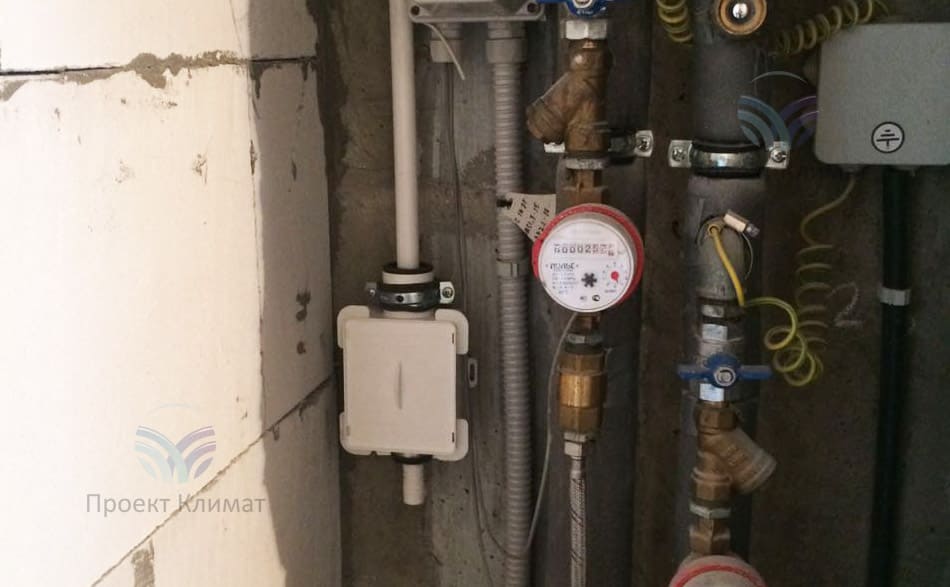

Заведение конденсата в канализацию

Шаг №8

Заведение конденсата в канализацию выполняется через специальный накопитель, который не позволяет проникать запахам во время работы фанкойла
Коммуникации системы чиллер-фанкойл

Шаг №9

Коммуникации системы чиллер-фанкойл под третий блок, но с другого ракурса. Так они и останутся до момента окончания ремонта

Первый этап закончен. Систему проверили на герметичность стыков в обязательном порядке: в противном случае масштаб потерь может быть колоссальным, учитывая качество проводимого заказчиком ремонта. Ждём завершения отделочных работ и звонка для выхода на объект нашей бригады.

Монтаж внутренних блоков настенных фанкойлов

Ремонт был завершён быстро: всего около двух месяцев потребовалось заказчику, но в нашем портфолио есть объекты с разнесением работ и в два, и в три года. Именно поэтому и выбирают нас в качестве подрядчика, нивелируя риски выполнения принятых на себя обязательств по выполнению всех этапов работ!

Завершение установки фанкойлов

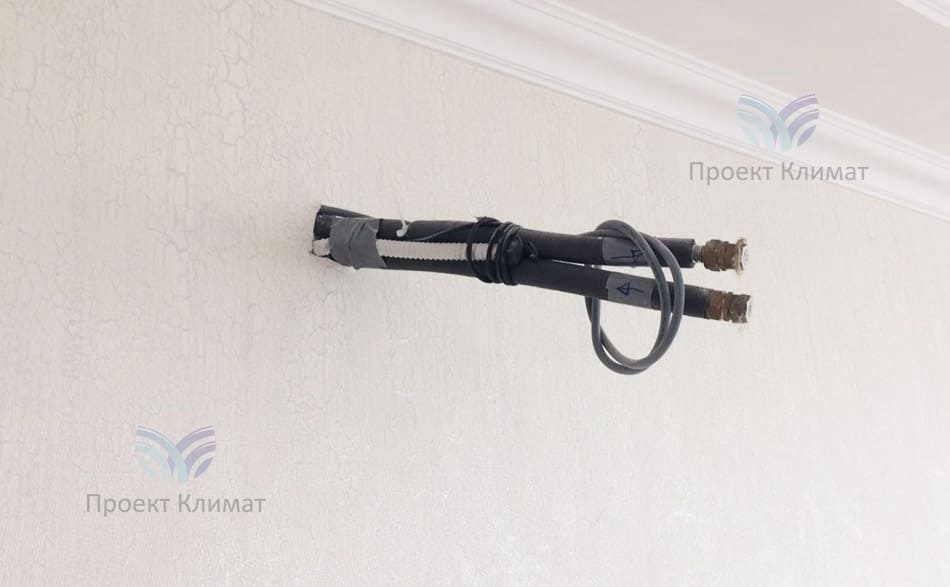

Магистраль с хладагентом

Шаг №1

Магистраль с хладагентом. Именно так она выглядит после окончания ремонта

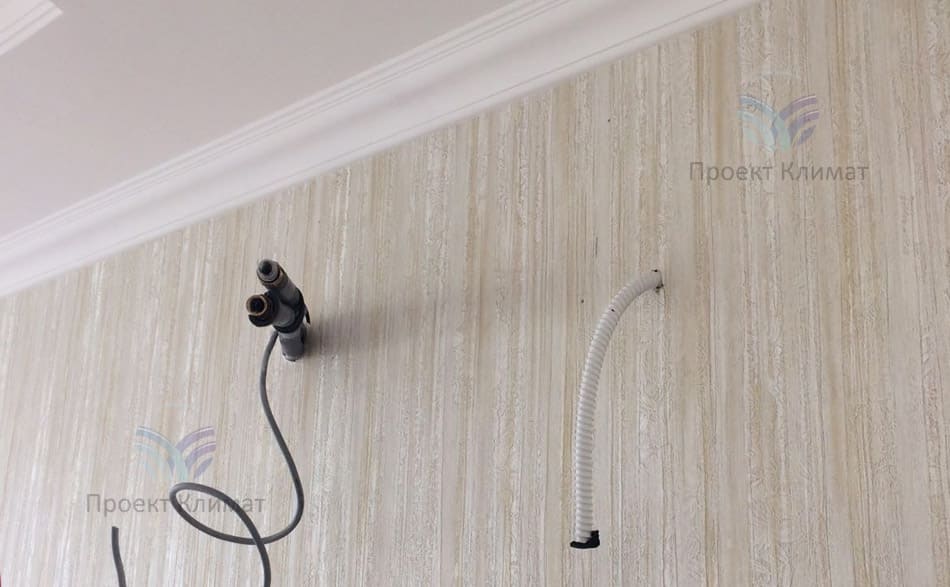

Коммуникации под фанкойл в квартире

Шаг №2

И ещё одна трасса. При отделке ничего не повредили, здорово. Но бывает так не всегда: в 3-4% случаев приходится ремонтировать за отделочниками (вешают одежду, отгибают трассу для удобства и т.п.)
Пример подключения фанкойла к коммуникациям

Шаг №3

Пример подключения фанкойла к коммуникациям, заведённым от чиллера
Установка фанкойла в квартире

Шаг №4

Установка фанкойла в квартире мало чем отличается от установки внутреннего блока сплит-системы
Настенный фанкойл в интерьере квартиры

Шаг №5

Настенный фанкойл в интерьере квартиры: ничем не отличим от классического кондиционера

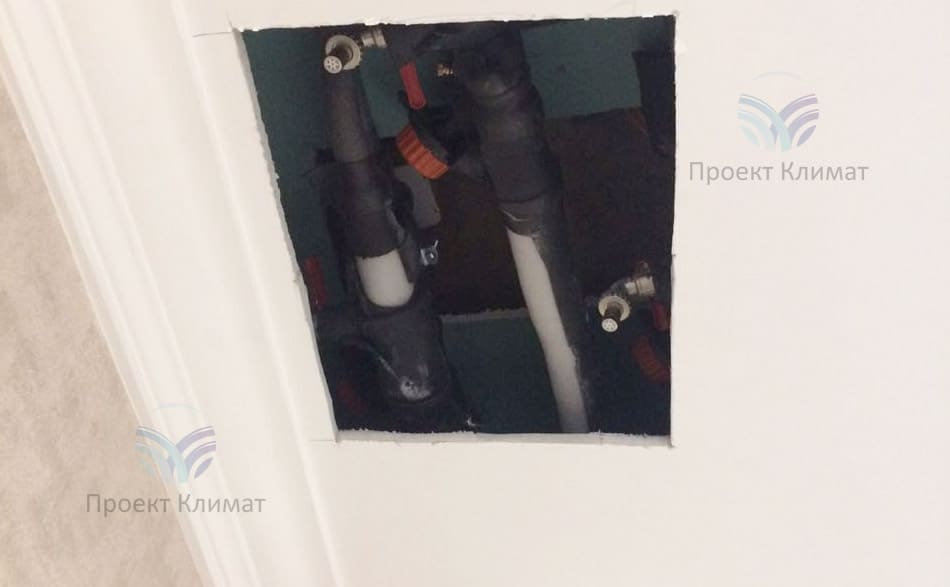

Сервисный люк для обслуживания фанкойлов

Шаг №6

Для проведения сервисного обслуживания оборудования оставлены (согласно проекта) сервисные люки (здесь он ещё не закрыт - просто пока отверстие в потолке, а не люк)

Система запущена, благо что, работа завершилась в тёплое время года, когда чиллер работал в режиме охлаждения. Акт второго этапа подписан, с этого момента началась гарантия.

"Проект Климат" имеет официальный статус сервисного центра по диагностике и ремонту оборудования Daikin!


Ещё одним объектом пополнилось наше портфолио. Надеемся, что и вы доверите свой объект нашим специалистам. Богатый опыт, широкий ассортимент наименований (практически любые климатические бренды - выбор за вами) и ответственный подход к реализации идей на объекте!
