Daikin FAQ125 в серверной комнате Daikin FAQ125 в серверной комнате



Daikin FAQ125 в серверной комнате

Система кондиционирования в серверной

Почему "система", а не просто "кондиционер"? Да просто монтируется, как правило, минимум - два кондиционера. Да и работают они не абы как, а согласовано, через блок коммутации и управления, который по заданному алгоритму управляет работой на включение и выключение блоков, продлевая их срок эксплуатации и резервируя мощность на экстренный случай, если один из блоков выйдет из строя.

В данном случае представлен пример монтажа двух независимых кондиционеров в серверной Daikin по 12,5 кВт. каждый. Небольшая она только по площади, а по выделению тепла потребовала установки блоков подобной мощности. Блоки объединены через согласователь работы. Стоит отметить, что даже система из двух блоков может иметь множество вариантов работы: индивидуальная попеременная через сутки; индивидуальная попеременная через сутки с совместной работой одни сутки на 50% от мощности; совместная ежесуточная и т.п.

Блоки дополнительно оснащены заводскими низкотемпературными комплектами, которые позволяют работать в режиме охлаждения даже зимой при -30 градусах, что недостижимо для подавляющего большинства обычных кондиционеров.

Пример установки двух кондиционеров в серверной

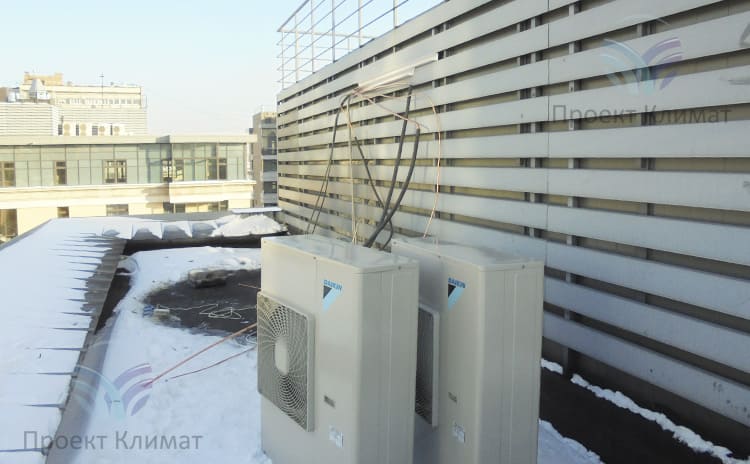

Монтаж внешних блоков кондиционеров

Шаг №1

Монтаж внешних блоков кондиционеров. Коммуникации выведены на крышу здания, где расположен офис и серверное помещение.

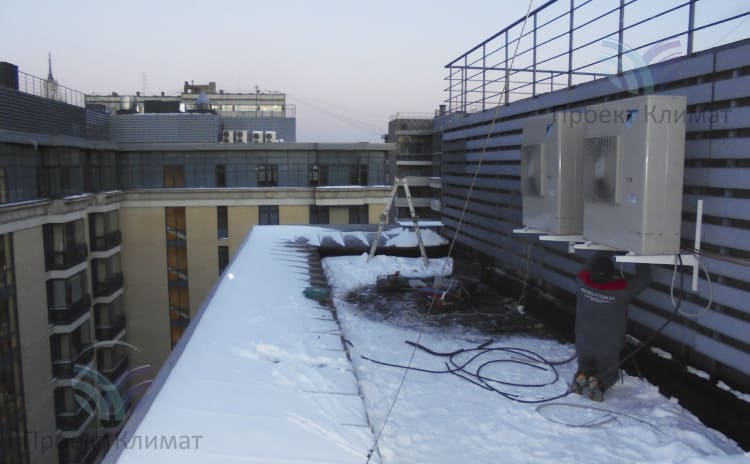

Монтаж кондиционеров на кронштейны

Шаг №2

Монтаж кондиционеров проведён на усиленные кронштейны: можно было и на подставку, но с целью снижения риска повреждения из-за заметания снегом. В целом сами блоки остались в зоне доступа, что снижает затраты на проведение сервисного обслуживания.
Кондиционер для серверной

Шаг №3

Блоки мощные, блоки большие. Бригада была усилена третьим специалистом: обычно в бригаде по два сотрудника компании.

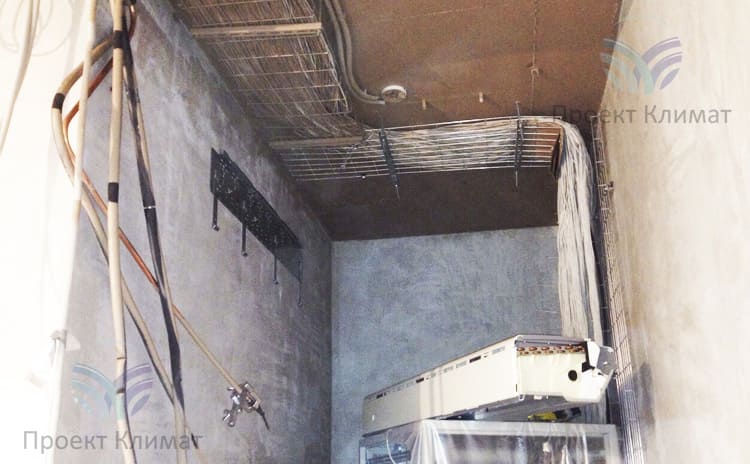

Пластина под внутренний блок сплит-системы

Шаг №4

Пластина под внутренний блок сплит-системы, на неё в дальнейшем вывешиваются сами внутренние блоки.
Установка внутреннего блока сплит-системы

Шаг №5

Установка и подключение к трассе внутреннего блока сплит-системы. Первый практически готов. Но в серверных монтируют как минимум по два. Второй пошёл...

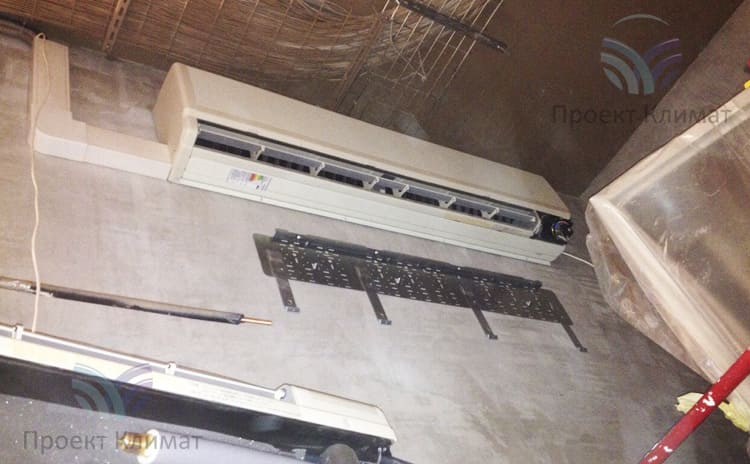

Подготовка места к монтажу второй сплит-системы

Шаг №6

Подготовка места к монтажу второй сплит-системы.

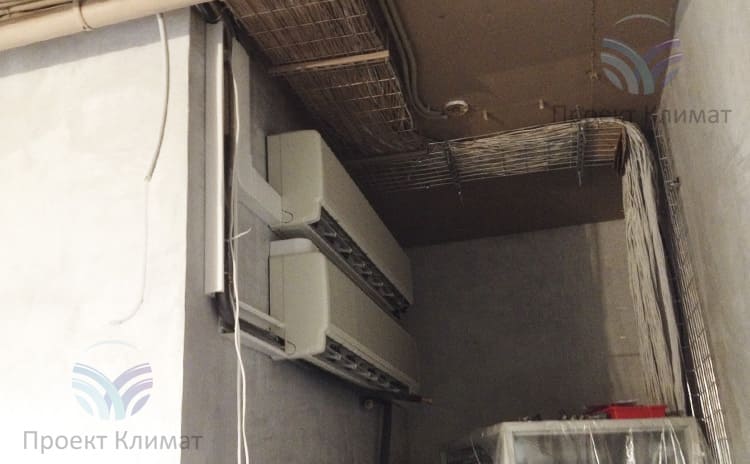

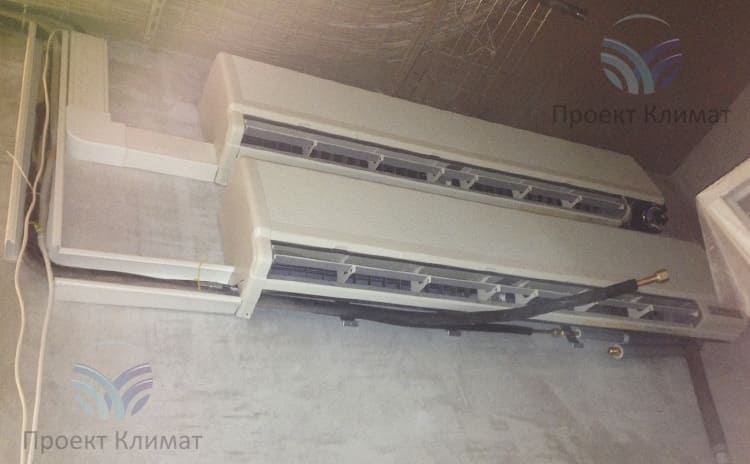

Подключение и завершение установки второго кондиционера

Шаг №7

Подключение и завершение установки второго кондиционера.

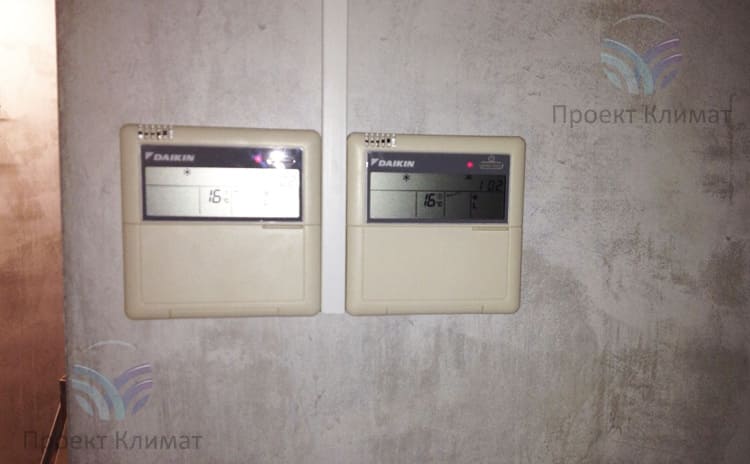

Подключение пультов управления

Шаг №8

Далее проводится подключение пультов управления, их коммутация. С другой стороны смонтирован блок-согласователь, который управляет попеременной работой нескольких кондиционеров.
Запуск системы и сдача работы заказчику

Шаг №9

Когда всё подключено, выполнено вакуумирование фреоновых контуров и запущен фреон проводится пробный запуск и вывод сплит-систем на работу в различных режимах.

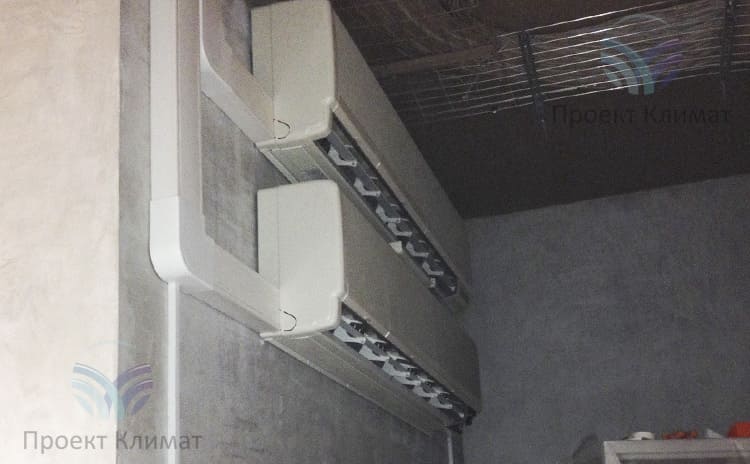

Завершение монтажа кондиционеров в серверной

Шаг №10

Всё работает в штатном режиме. Прячем коммуникации в декоративные короба, прибираемся, сдаём работу и на новый объект...

С момента подписания акта выполненных работ начинается трёхлетняя официальная гарантия. Мало того, что мы выполняем монтаж профессионально, но и все вопросы гарантии решаются также нашими силами: технически грамотно и оперативно. Объясняется всё просто: мы один из немногих официальных сервисных центров по ремонту кондиционеров Daikin! Иными словами, диагностику и восстановление работоспособности проводят наши сервисные инженера. В подавляющем большинстве случаев ремонт происходит на объекте: хватает и навыков, и средств. При необходимости детальной диагностики для выявления причин выхода из строя, а также проведения стендовых испытаний кондиционер демонтируется и доставляется в наш сервисный центр.
