Установка двух инверторных кондиционеров Daikin

Кондиционеры Daikin

Не всегда удаётся (собственникам жилья, не нам, мы-то всегда рады) провести установку кондиционера в два этапа, когда все коммуникации на этапе ремонта прокладываются под черновым потолком, в стене, в общем - скрыто. У кого квартира или загородный дом сдаются с ремонтом, кто приобрёл жильё на вторичном рынке, одним словом, работаем по-живому.

Одна из задач на подобных объектах не только провести всё технически грамотно и выверено, чтобы не было затем мучительно стыдно и... мучительно много раз выезжать в самый разгар сезона на поиск неисправности в системе кондиционирования, но и необходимо минимизировать влияние коммуникаций на внутреннее убранство помещений. Без короба, к сожалению, не обойтись никак: всё же нам необходимо создать замкнутый контур для фреона, отвести конденсат. Далее - пример как раз такого объекта, с выполненным ремонтом и установкой двух инверторных кондиционеров Daikin серии ATXN.

Фотографии и комментарии к ним

Крепление монтажной пластины сплит-системы

Шаг №1

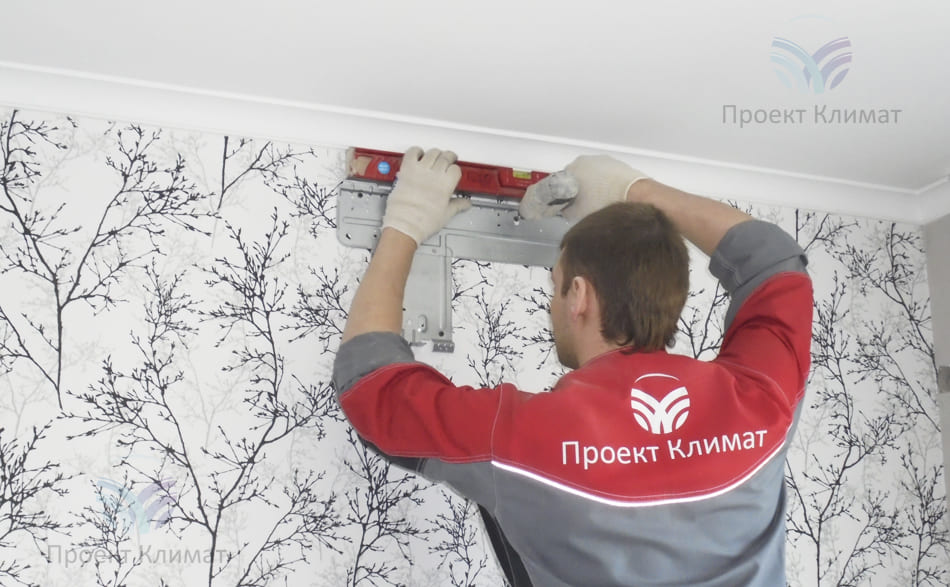

Крепление монтажной пластины сплит-системы выполняется по уровню: учитывается не только эстетика, но и технические требования.
Место под установку сплит-системы

Шаг №2

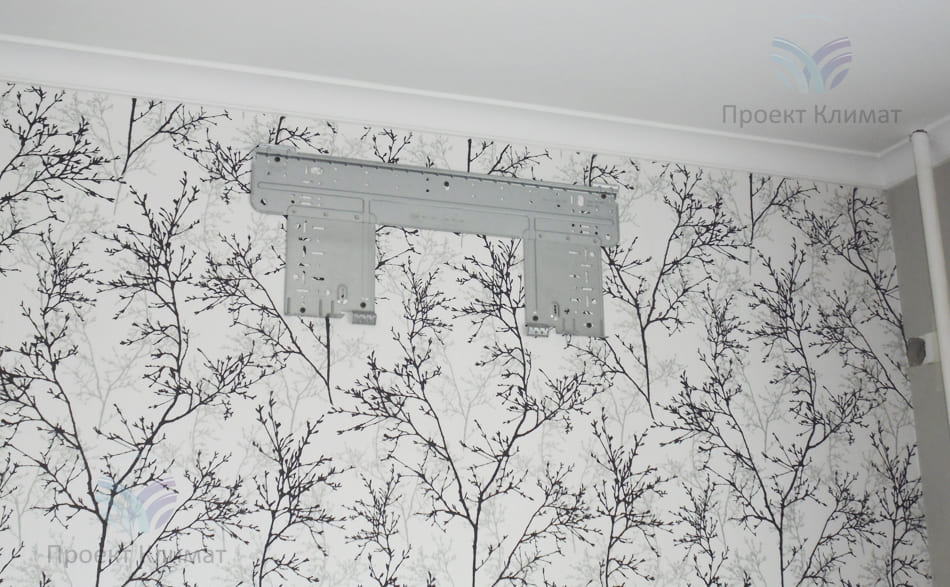

Место под установку сплит-системы готово.
Прокладка фреонового контура

Шаг №3

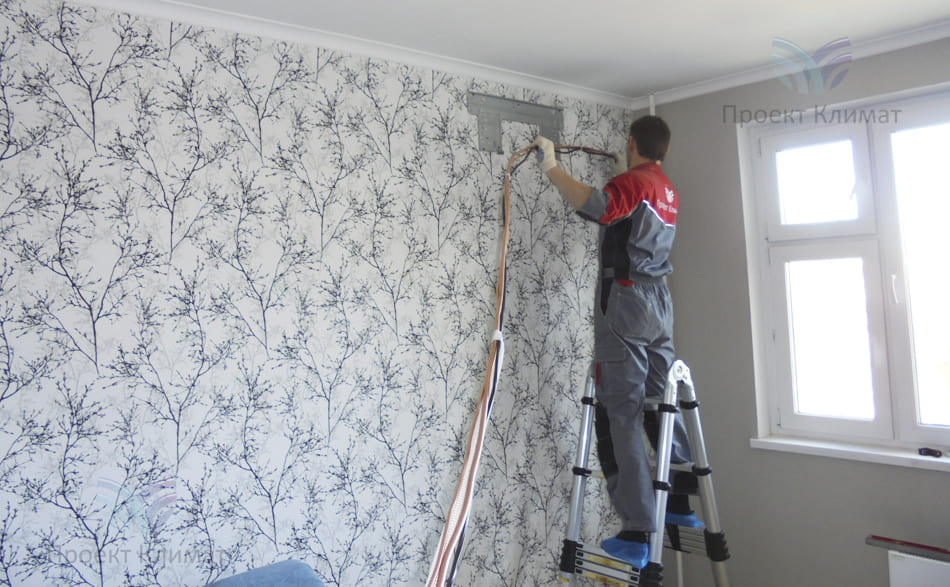

Прокладка фреонового контура. Две газовые трубки в теплоизоляции (надевается позже, чтобы не повредилась при проведении трассы через отверстие в бетонной стене), кабель управления и питания, а также дренажная трубка для отведения конденсата.
Подключение трассы к внешнему блоку

Шаг №4

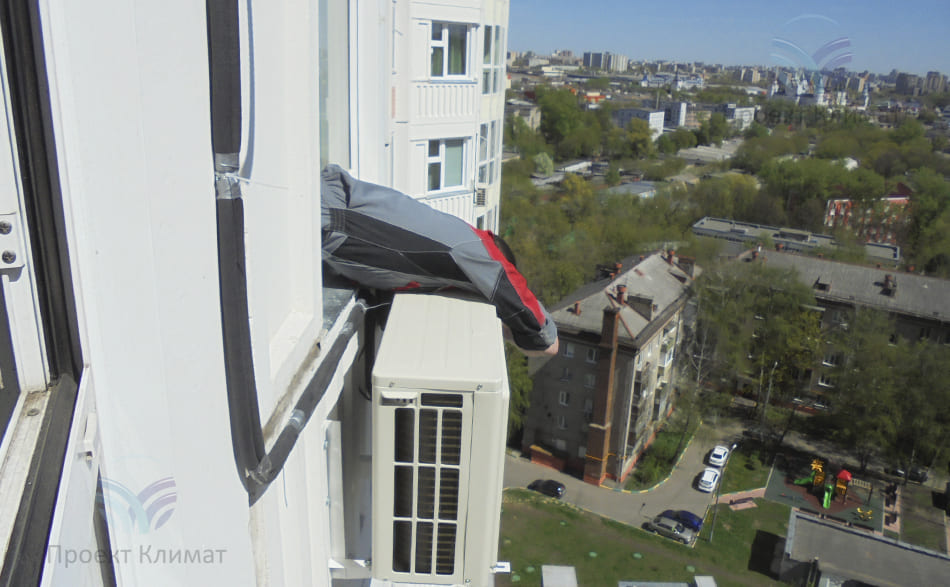

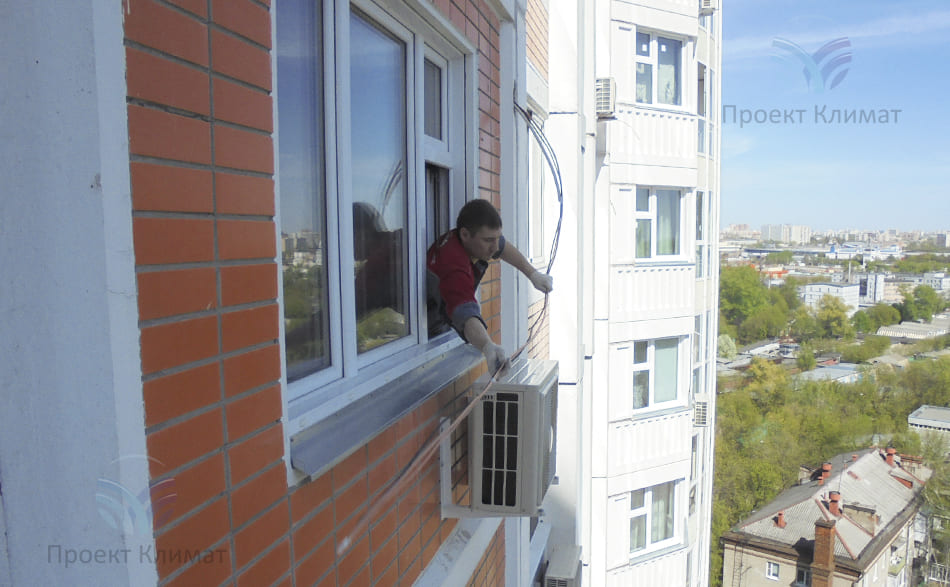

Подключение трассы к внешнему блоку. Сам наружный блок кондиционера был установлен заранее на силовые кронштейны, также проведено бурение сквозного отверстия в стене.
Вальцевание трассы для соединения с внешним блоком

Шаг №5

Вальцевание трассы для соединения с внешним блоком.
Фреоновый контур

Шаг №6

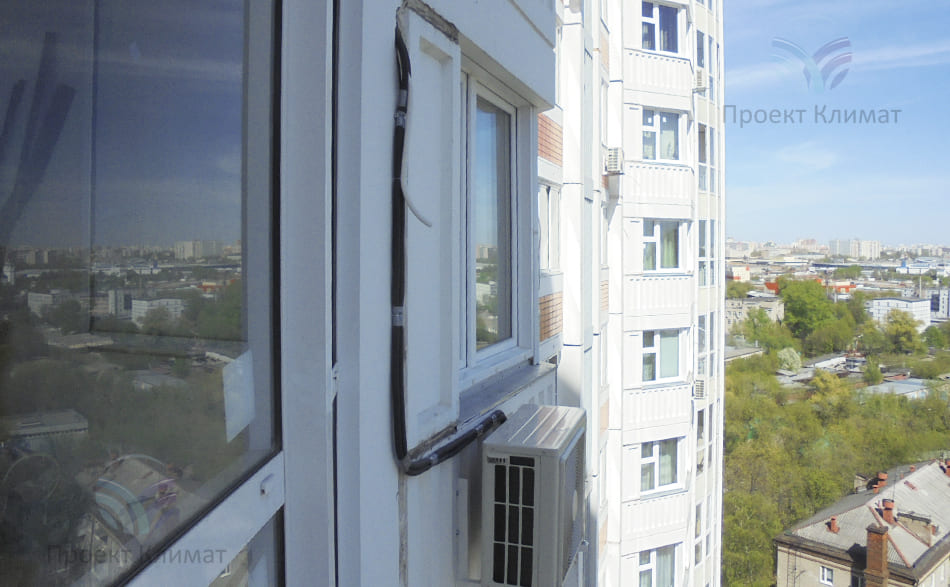

Фреоновый контур проведён по фасаду. К сожалению, ремонт окончен и не получится без серьёзного ущерба интерьеру (короб) провести все коммуникации внутри помещений. Но сам контур укладывается максимально аккуратно, задаётся геометрическая форма, а не просто болтается "соплями" в разные стороны (что можно наблюдать на подавляющем большинстве объектов).
Монтаж внутреннего блока сплит-системы ATXN25

Шаг №7

Монтаж внутреннего блока сплит-системы ATXN25 на подготовленную пластину и проложенную трассу.
Кондиционер в интерьере квартиры

Шаг №8

Трасса проложена между элементами сплит-системы, проведена вакумация и запуск системы. Теперь можно и скрыть трассу в короб окончательно.
Кондиционер в интерьере

Шаг №9

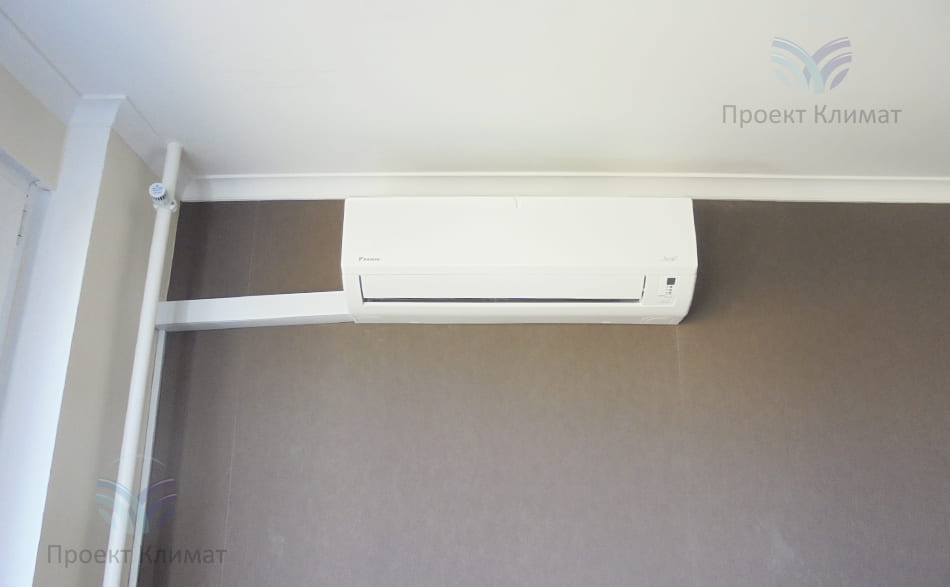

Кондиционер в интерьере. Аккуратно, лаконично. В общем, здорово. А короб вы не увидите и из-за габаритов самого кондиционера, и из-за штор, которые будут его частично закрывать.
Сверление отверстий под пластину сплит-системы

Шаг №10

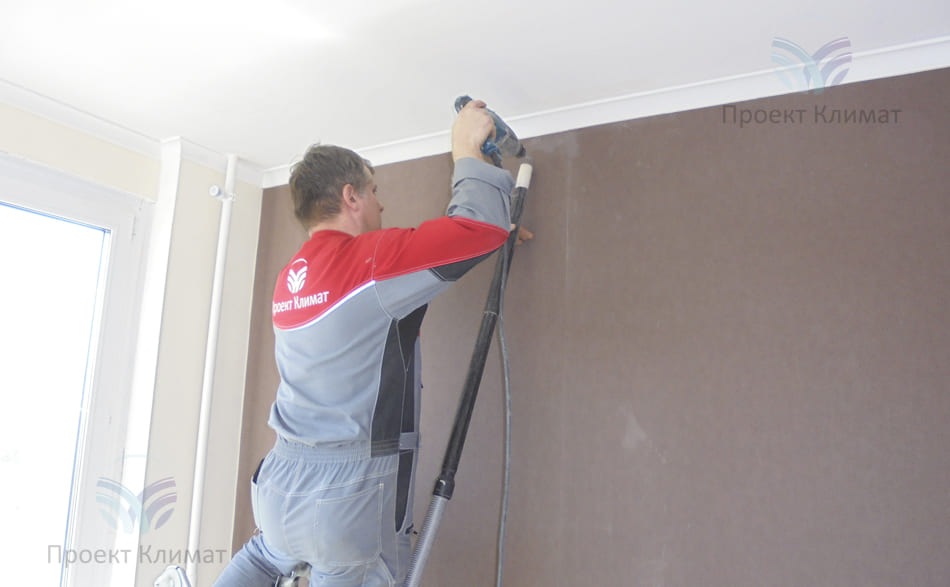

Сверление отверстий под пластину сплит-системы. Как и все пыльные или грязные работы проводится с пылесосом.
Крепление монтажной пластины

Шаг №11

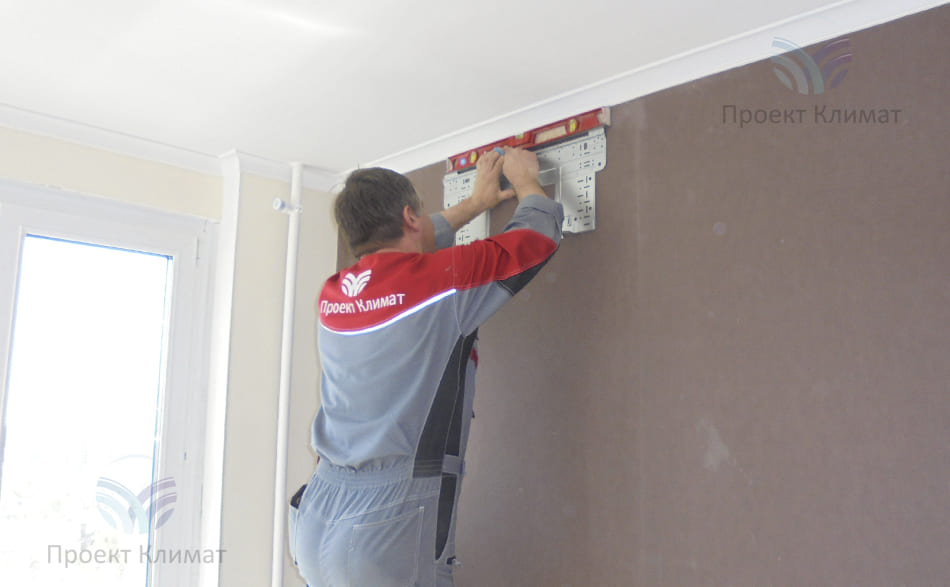

Крепление монтажной пластины... всё аналогично, как и в первом случае. Только проводится это всё в соседней комнате.
монтаж внутреннего блока кондиционера Daikin

Шаг №12

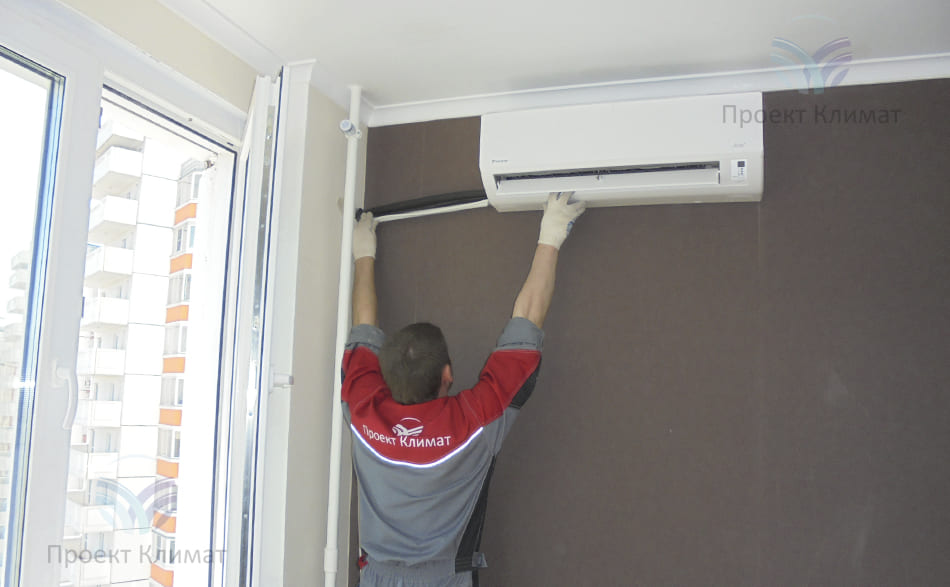

Монтаж внутреннего блока кондиционера Daikin ATXN25.
Декорирование трассы в короб

Шаг №13

Декорирование трассы в короб.
Сплит-система в интерьере

Шаг №14

Сплит-система в интерьере.

Всё. Стартовала гарантия на 3... нет... на 5 (!!!) лет на оборудование. С 2015 г. Daikin ввёл расширенные обязательства по своим бытовым линейкам сплит-систем с мощностью охлаждения до 5,0 кВт. Компания "Проект Климат", одна из совсем немногих, удостоена чести носить громкое звание официального сервисного центра Daikin. Что это означает? Гарантия того, что система если и выйдет из строя (вероятность данного факта, кстати, 0,3%), то гарантировано будет реанимирована, восстановлена и запущена в эксплуатацию. Будь то гарантийный или не гарантийный случай. В кратчайшие сроки.


Один из примеров наших работ по установке кондиционера Daikin

Серия ATXN - отличный выбор кондиционера для квартиры: недорогая серия с широким функционалом, отвечающим всем требованиям, предъявляемым к современным сплит-системам бытового назначения. Тихая, красивая, умная. Вы не прогадаете, выбрав именно её.


Москва, квартира

72 м2
