Проектирование и монтаж системы вентиляции и кондиционирования в квартире

Новый ЖК в Москве. Новый уровень жизни и взвешенный подход к пространству не только вне квартиры, но и в ней самой: заказчик озаботился на этапе ремонта возможностью управления микроклиматом в своих апартаментах. Причём реализованы две системы:

  • Система вентиляции - для обеспечения свежего воздуха, нормализации содержания кислорода в помещении, улучшении самочувствия. Реализована на базе приточной установки
  • Система кондиционирования - для возможности охлаждения (в жаркий сезон) или обогрева (в межсезонье при отключенном центральном отоплении - подогрев). Реализована на базе мульти сплит системы с внутренним блоками канального кондиционирования

До выхода на объект был создан проект вентиляции и кондиционирования квартиры. Цель - согласовать в едином документе требования заказчика с техническими возможностями оборудования и дизайнерскими решениями внутренней отделки помещений. Помимо этого, именно проект ложится в качестве базы для расчёта оборудования и расходных материалов, учитывает создаваемые и имеющиеся инженерные коммуникации, защищает заказчика от "дополнительных работ" на объекте.

Проект вентиляции и кондиционирования квартиры

Канальное кондиционирование многокомнатной квартиры

Аксонометрия

Аксонометрическая схема вентиляции и кондиционирования

Проект на приточно-вытяжную систему вентиляции

Проект вентиляции с рекуперацией в офисе

Проект на канальный кондиционер с вентиляцией в квартире

Канальное кондиционирование и вентиляция квартиры.


На втором этапе (после окончания ремонта) всё будет красиво (как представлено ниже на паре фотографий), а пока - коммуникации при черновых работах на объекте.

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Лаконично, красиво: решётка канального кондиционера

Первый этап работ по монтажу вентиляции и канального кондиционирования в квартире

Внешний блок мульти сплит системы

Шаг №1

Внешний блок мульти сплит системы вывешен на фасаде в специально отведённую под него корзину
Фреоновая трасса под кондиционеры

Шаг №2

Фреоновая трасса под кондиционеры проведена под потолком - кратчайшее расстояние, не приводящее к работам по заглублению в стенах
Канальный кондиционер

Шаг №3

Некоторые из блоков - это канальные кондиционеры, монтируемые скрыто, под потолком. На фотографии уже блок в обвязке с адаптером и подводкой воздуховодов
Канальный кондиционер в квартире

Шаг №4

Ещё один внутренний блок канального типа в квартире
Настенный кондиционер

Шаг №5

Есть на объекте и простые настенные кондиционеры: трасса подведена под предполагаемое место установки сплит-системы на втором этапе проведения работ
Приточная установка

Шаг №6

Под чистовым потолком окажется и установленная в квартире приточная установка, отвечающая за очистку, подогрев и подачу по помещениям свежего воздуха с улицы
Система вентиляции в квартире

Шаг №7

Система вентиляции в квартире не ограничивается только приточной установкой. Глушители шума, канальные вентиляторы для подпора по давлению - всё это тщательно подобрано и просчитано инженерами-проектировщиками

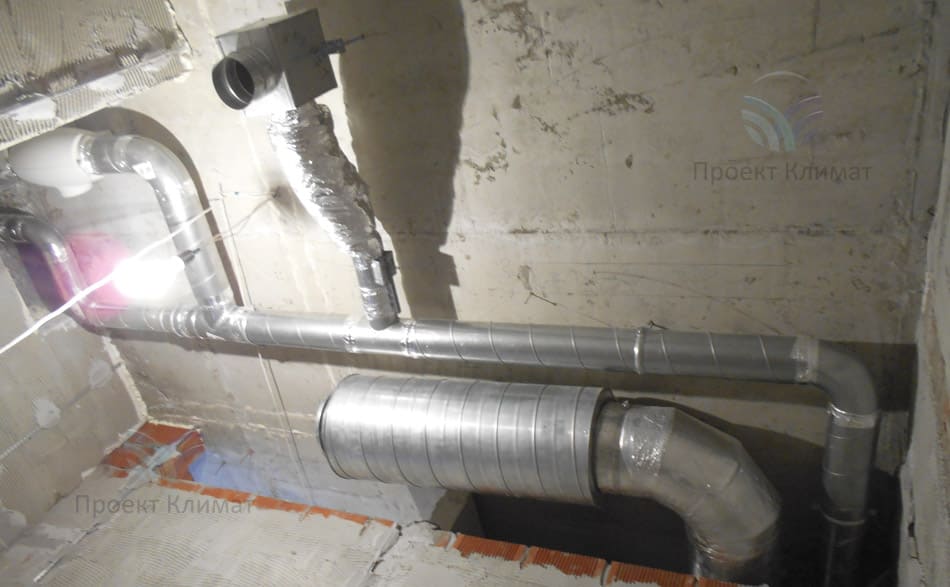

Глушители шума

Шаг №8

Глушители шума в канале обеспечивают снижение звукового давления на всех режимах работы: без них просто никуда
Воздуховоды системы вентиляции и кондиционирования

Шаг №9

Воздуховоды системы вентиляции и кондиционирования обеспечивают раздачу воздуха точно по помещениям с выводами под декоративные решётки или диффузоры
Воздуховоды вентиляции в квартире

Шаг №10

Воздуховоды вентиляции в квартире проложены согласно проекта вентиляции и кондиционирования, выполнена привязка к инженерным сетям и согласовано всё с дизайнером и заказчиком
Вентиляция и кондиционирование в квартире

Шаг №11

За вентиляцию и кондиционирование в квартире отвечают две разные системы, каждая - со своей раздачей воздуха по помещениям
Вентиляция и кондиционирование городских квартир

Шаг №12

И так - в каждой комнате, где заказчик пожелал обеспечить контроль за климатом
Магистральные воздуховоды

Шаг №13

Магистральные воздуховоды обеспечивают подачу основного объёма воздуха. Уже к ним подводятся отдельные рукава для адресной раздачи
Прокладка воздуховодов по квартире

Шаг №14

Для прокладки воздуховодов по квартире зачастую приходится проходить стены с созданием отверстий большого сечения. Здесь повезло - обошлись без алмазного бурения стен, т.к. кирпич вырезать куда проще
Адаптер системы вентиляции для забора воздуха

Шаг №15

Адаптер системы вентиляции для забора воздуха. Габариты впечатляют (для квартиры), зато это даёт возможность снизить влияние на дизайн - видна будет потом только тонкая линия одно- или двухлинейной декоративной вентиляционной решётки
Монтаж систем вентиляции и кондиционирования в квартире

Шаг №16

Далее монтируется адаптер под раздачу воздуха - напротив, для лучшей эффективности
Система вентиляции и канального кондиционирования в квартире

Шаг №17

Общий вид создаваемой системы вентиляции и канального кондиционирования в одной из комнат в квартире
Воздуховоды - монтаж

Шаг №18

Воздуховоды - монтаж второго рукава и отводов к адаптеру
Крепление воздуховода под потолок

Шаг №19

Крепление воздуховода под потолок
Подготовка к монтажу гибких вставок

Шаг №20

Подготовка к монтажу гибких вставок и подведения их к адаптеру
Монтаж системы вентиляции

Шаг №21

Монтаж системы вентиляции
Подсоединение адаптера к основному воздуховоду

Шаг №22

Подсоединение адаптера к основному воздуховоду гибкими воздуховодами круглого сечения
Вентиляция и кондиционирование квартиры

Шаг №23

Общий вид создаваемой системы в одной из комнат квартиры

Как всегда - желаем заказчику успешного, лёгкого ремонта, столь же ответственных компаний-подрядчиков, как мы. ;о) И ждём вызова на второй этап!


Москва, квартира

150 м2
