Монтаж 4-х канальных кондиционеров Mitsubishi Electric

Если высота потолков позволяет и вы не желаете наблюдать развешенные в каждой из комнат внутренние блоки кондиционеров, то канальные кондиционеры - ваш выбор. Данный тип оборудования обеспечивает возможность проведения скрытого монтажа: по завершении вашего ремонта и запуска системы в эксплуатацию видны остаются только декоративные решётки забора и подачи воздуха в помещение.

В представленном примере - монтаж 4-х канальных блоков в составе двух мульти сплит систем Mitsubishi Electric: по два внутренних блока на каждый внешний блок кондиционера. Помимо этого канальные кондиционеры благодаря отводу воздуховодов по помещениям позволяют обеспечить кондиционирование нескольких комнат одним кондиционером!

Пример установки канальных кондиционеров

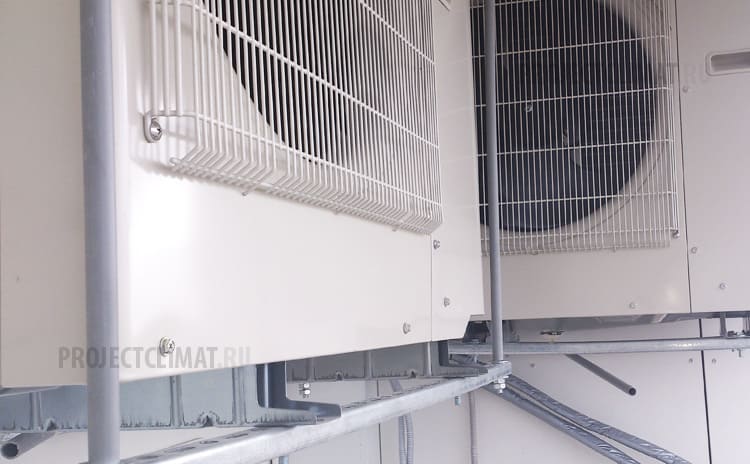

Установка внешних блоков кондиционеров на шпильки и траверс

Шаг №1

На данном объекте (ЖК "Аэробус") все внешние блоки устанавливаются на пожарном балконе после согласования с ответственным за противопожарное состояние объекта. При таком размещении единственным вариантом монтажа является установка на шпильки (крепление к перекрытию) с креплением на траверсу.

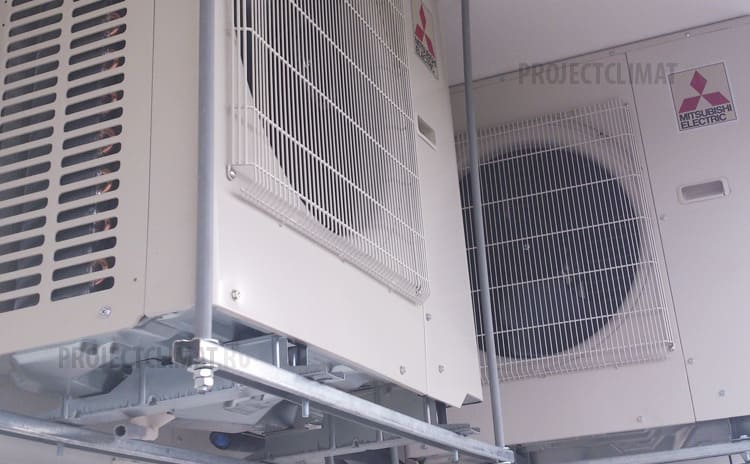

Монтаж сплит-систем на траверс

Шаг №2

Конденсат от внешних блоков, а такое возможно при работе внутренних в режиме обогрева, отводится централизовано в ливнёвую канализационную систему.

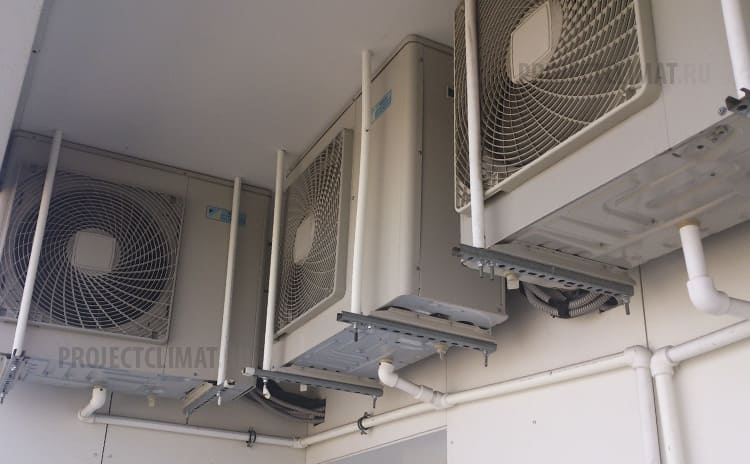

Daikin

Шаг №3

Схожую систему, только оборудование другого японского производителя - Daikin - мы устанавливали по аналогичной схеме на этом же объекте.
Внутренний блок канального кондиционера

Шаг №4

После монтажа внешних блоков проводится прокладка фреонового контура и подведение к местам установки внутренних блоков канальных кондиционеров.

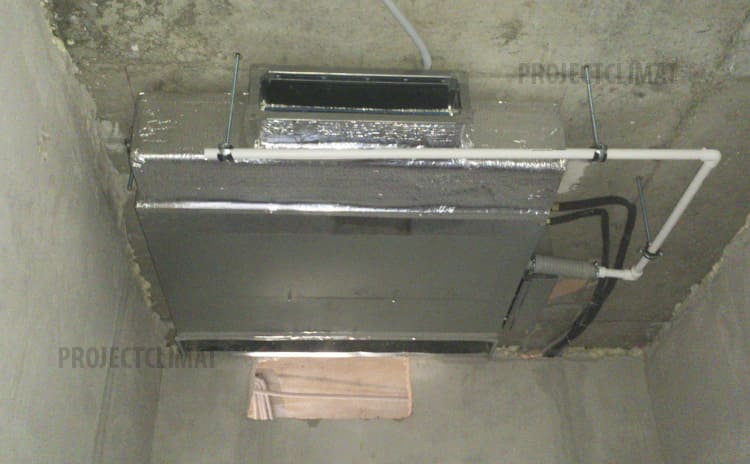

Обвязка внутренних блоков

Шаг №5

После установки внутреннего блока на шпильки под потолок производится подключение фреонового контура, отведение дренажа в канализационную систему, подсоединение адаптеров на входе и выходе и воздуховодов. Воздуховоды и адаптеры, раздающие охлаждённый воздух дополнительно оклеиваются теплоизоляцией для предотвращения образования конденсата.

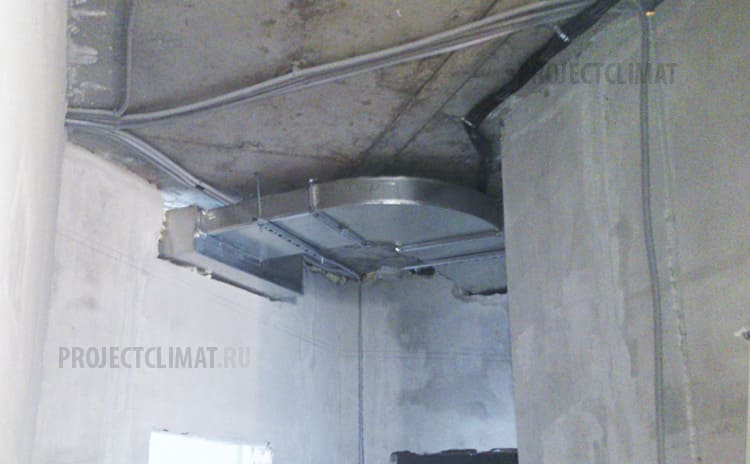

Воздуховод канального кондиционера

Шаг №6

По всем помещениям выполняется прокладка воздуховодов, обеспечивающих как подачу охлаждённого воздуха, так и подвод к внутренним блокам воздуха из соседних помещений. На фотографии также виден элемент фреоновой трассы, которая была проложена под потолком.

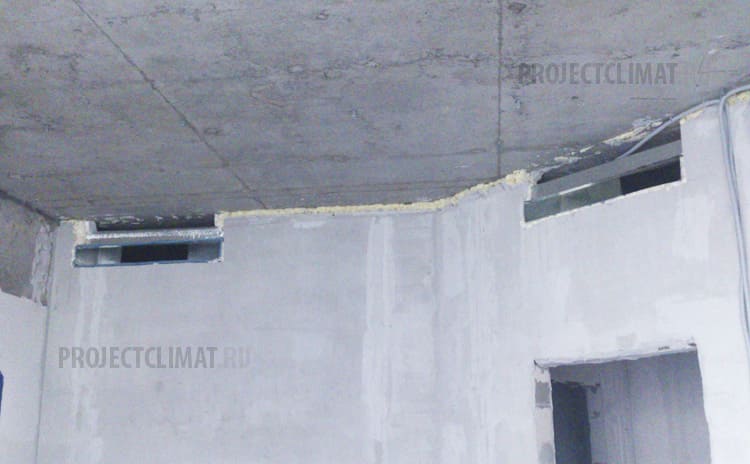

Адаптера под воздуховоды

Шаг №7

Каждый воздуховод, заводимый в помещение, оканчивается адаптером. После окончания ремонта в потолке или стенах (в зависимости от планировочного решения) остаются отверстия под адаптеры, к которым подсоединяются декоративные решётки, через которые как забирается, так и подаётся воздух. Сами точки подачи и забора разнесены по квартире для создания оптимального воздушного обмена.

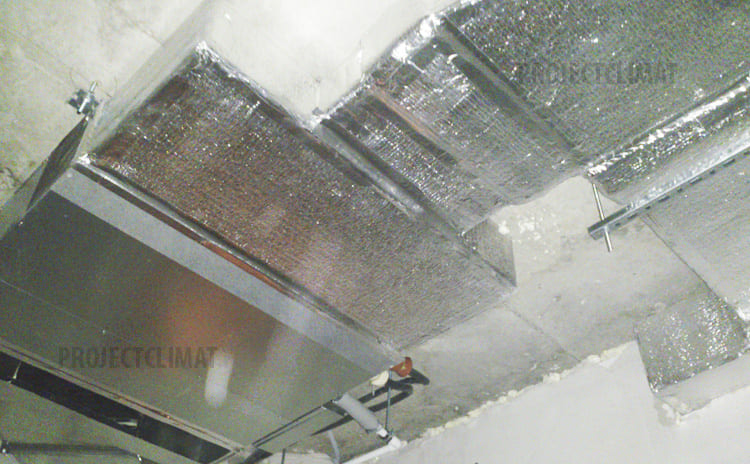

Канальный кондиционер SEZ-KD

Шаг №8

Все вышеперечисленные действия касаются каждого из четырёх установленных на объекте кондиционеров.

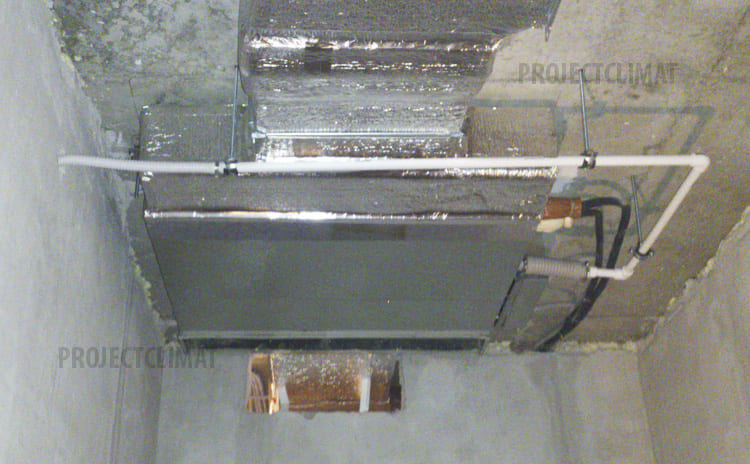

Пример монтажа канальной сплит-системы

Шаг №9

Так выглядит подключённый в обвязке третий внутренний блок с уже выполненным подсоединением воздуховодов

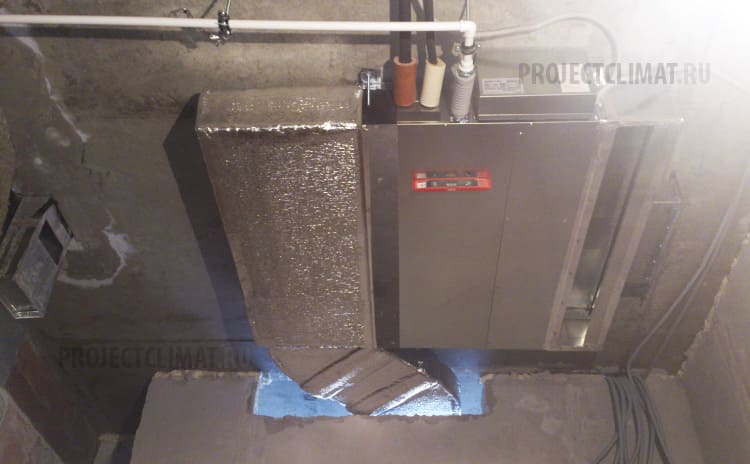

Чётвёртый внутренний блок

Шаг №10

Внутренний блок канального типа Mitsubishi Electric SEZ-KD35VA с подсоединённым воздуховодом, трассой и отведённым дренажом

Вы - успешный человек, счастливый обладатель новостройки или загородного дома. Вы проводите дорогостоящий ремонт в 20-30% от стоимости самого объекта недвижимости. Стоит ли рисковать при выборе подрядной организации, в попытке мнимой экономии? Почему мнимой? Давайте посмотрим.

Лучшие ценовые предложения на оборудование вы, безусловно, получите от интернет-магазинов, но им без разницы что продавать: электрический чайник, бритву или кондиционер канального типа. Зачастую это компании в два-три сотрудника, не являющиеся официальными дилерами. Автоматом встаёт вопрос по гарантийным обязательствам. Далее - монтаж. Минимальные сметы, предлагаемые кустарями-монтажниками, как правило, в процессе установки возрастают из-за наличия дополнительных работ, и фасонных изделий, не учтённых на этапе расчёта. Либо же система в принципе не выходит на рабочие режимы из-за неверно подобранного оборудования и расходных материалов: распределение воздуха не оптимально (в одних помещениях воздух практически не подаётся, в других - свистит из всех решёток), неверно настроенная автоматика, задающая не оптимальные режимы работы.

Обратитесь за консультацией и предварительным расчётом объекта к нашим менеджерам и проектировщикам, мы уверены, что сможем вам предложить исключительно выгодные цены как на оборудование, так и на его установку.


Москва, квартира

180 м2
