Вентилирование, кондиционирование, увлажнение городской квартиры

В одном из престижных жилых комплексов столицы была реализована в рамках технического задания, предоставленного клиентом, система канального кондиционирования с подачей кондиционером свежего воздуха с улицы с интегрированной системой контроля влажности в помещениях. Многолетний опыт работы, подтверждённый статус члена СРО, успешно реализованные аналогичные объекты и системы куда большей сложности - всё это гарантировало нам получение нами данного заказа.

На этапе согласования были выполнены многочисленные выезды на объект и встречи с заказчиком, получена вся необходимая документация по планировочным и дизайнерским решениям с целью увязки существующих и перспективных инженерных систем и коммуникаций. В результате был выполнен полноценный проект кондиционирования и вентиляции, который лёг в основу для составления приложения к договору на поставку и монтаж канальных кондиционеров, системы увлажнения и вентиляции в квартире. Ниже в качестве примера представлен данный проект.

Монтаж системы вентиляции, кондиционирования и увлажнения на этапе ремонта

Шаг №1

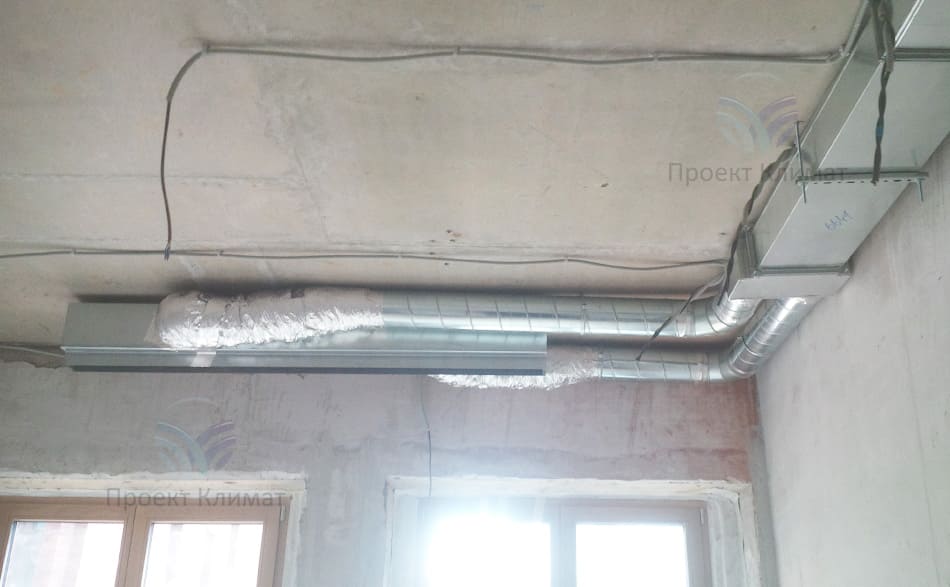

К адаптеру канального кондиционера (он почти скрыт в проёме) подключены сразу несколько воздуховодов, которые доводятся до мест раздачи воздуха. Один из них на фотографии оканчивается адаптером под диффузор: декоративный элемент, через который впоследствии и будет раздаваться воздух.

Шаг №2

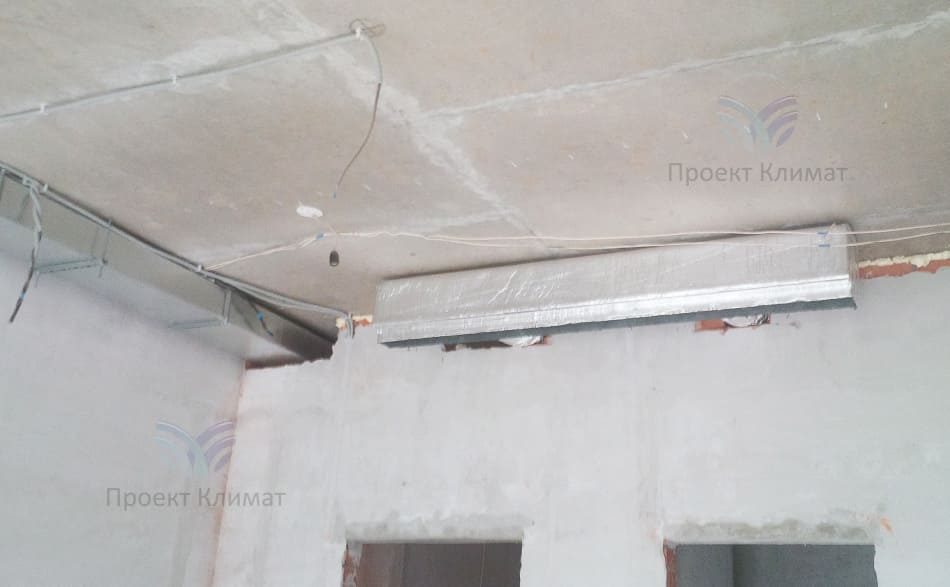

Собственно, сами адаптеры: их несколько, чтобы обеспечить равномерный температурный фон, минимизировать шумы. Все в тепловой изоляции, обеспечивающей также и снижение уровня звукового давления при работе оборудования.

Шаг №3

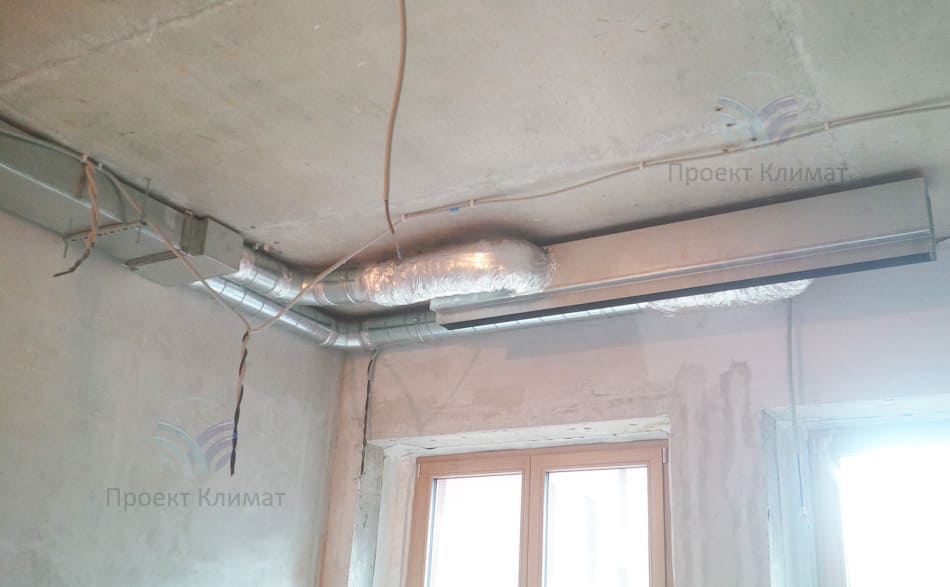

Вставки гибких воздуховодов выполнены специально для компенсации давления при включении оборудования: своеобразный демпфер.

Шаг №4

Разводка воздуховодов системы канального кондиционирования выполнена строго по проекту с учётом опуска потолков и декоративных элементов, а также системы освещения.

Шаг №5

Адаптеры для раздачи воздуха.

Шаг №6

За вентиляцию квартиры, подачу атмосферного воздуха отвечает достаточно простая, но эффективная система: ФКО-600, дополнительный канальный бесшумный вентилятор (для увеличения статического давления в каналах), а также глушители шума и воздуховоды, подключаемые к воздуховодам системы кондиционирования

Шаг №7

Вытяжной адаптер с воздуховодами

Шаг №8

Адаптер под приточную линию. В принципе, не особо разнообразный и сложный объект. Реализованы простые, надёжные, безотказные решения с минимальным бюджетом и неплохим в итоге функционалом самой системы, способной охладить, обогреть, провентилировать, обеспечить контроль влажности в помещении

Шаг №9

Вытяжные воздуховоды канального кондиционера в этой же комнате

Шаг №10

Внутренний блок канального кондиционера Daikin. Элементы в тёмной теплоизоляции - это фреоновый контур от мультизонального кондиционера, обеспечивающего подачу фреона и отведение тепла

Шаг №11

Приточная установка ФКО-600 с канальным вентилятором. Монтажники выполняют подготовку фреонового контура к подключению внутреннего блока канального типа, который будет размещён в соседней комнате

Шаг №12

Форсунка увлажнителя Carel в системе канальных воздуховодов. По армированной трубке осуществляется подача воды с последующим распылением под давлением

Шаг №13

Сама трасса будет спрятана при проведении ремонта. Пока закреплена на траверсе (чтобы никто не повредил)

Шаг №14

Бытовой увлажнитель Carel. Система увлажнения далеко только им не ограничивается! Ведь для контроля уровня влажности требуется канальные парораспределители, трубки для подачи пара, система отведения конденсата, комплект для охлаждения дренажа, настенные датчики влажности... на фотографии тяжело показать всё то, что действительно было смонтировано

Первый этап завершён. Конец августа 2015г. Выглядит пока всё не очень красиво: серо, тускло, непонятно что откуда берётся и куда идёт. Искренне желаем клиенту успешного и скорейшего окончания ремонта и приглашения нас на окончание работ: наладку системы канального кондиционирования, монтаж диффузоров и декоративных решёток, запуск системы вентиляции и увлажнения, тестирование.

Ну а ниже представили пару фотографий с объектов, которые уже завершены: примерно так выглядят наши объекты после окончания на них отделочных работ.

Вентиляцию в квартире можно было организовать и с более сложными, более экономичными приточно-вытяжными установками с рекуперацией. Но чем сложнее система - тем она более придирчива к обслуживанию и условиям дальнейшей эксплуатации. Помимо этого большие вентиляционные установки требуют и больше места для их размещения, на что не каждый заказчик готов пойти (если это, конечно, не загородный дом).
