Канальные кондиционеры выгодно отличает от обычных сплит систем не только гибкость при монтаже благодаря разводке охлаждённого воздуха по воздуховодам, но и возможность подачи свежего атмосферного воздуха в каждую из комнат. Обеспечивается это благодаря включению в состав системы кондиционирования либо канального вентилятора с фильтром и калорифером, монтируемыми непосредственно в воздуховод (самый простой способ), так и подключением полноценной приточной или приточно-вытяжной установки (зачастую с рекуперацией тепла для снижения затрат на подогрев забираемого с улицы воздуха).

Монтаж приточно-вытяжной установки Systemair с разводкой воздуховодов

Шаг №1

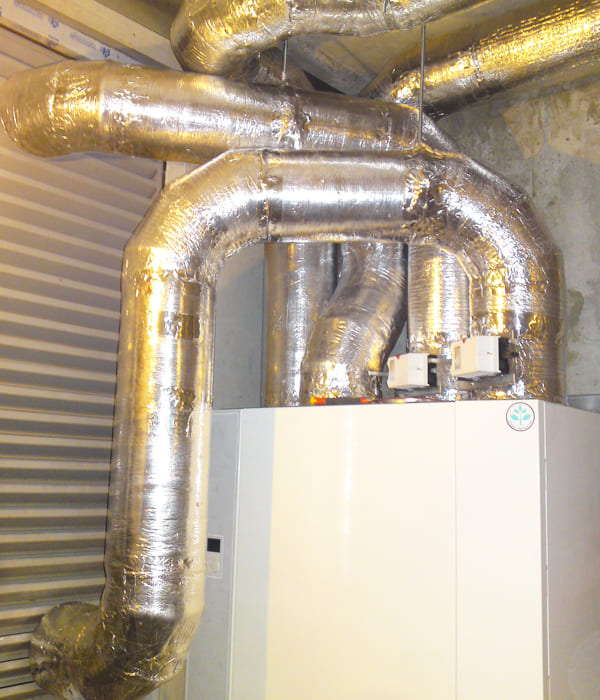

Выполнен монтаж причтоно-вытяжной установки Systemair VR400. Данная модель способна обеспечить подачу и отвод до 300 м3 в час, что достаточно для полноценной вентиляции жилого помещения площадью около 100 метров. Приточная установка оборудована рекуператором, что гарантирует снижение потерь тепла за счёт передачи большего количества тепла от отводимого воздуха подаваемому. Данная функция блокируется при активизации летнего режима.

Шаг №2

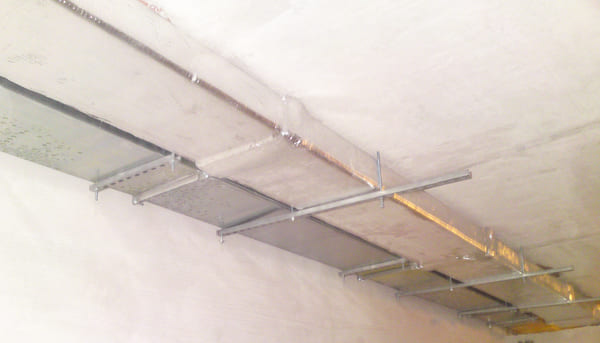

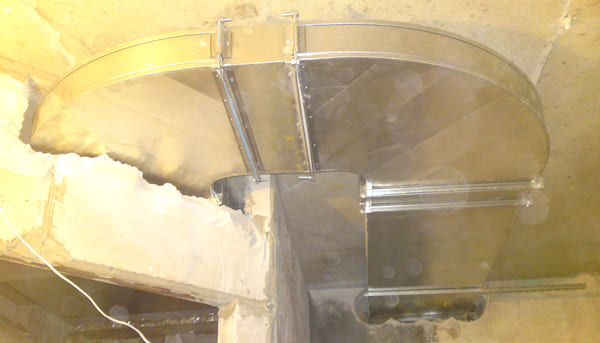

В целях минимизации опусков потолка применены жёсткие воздуховоды прямоугольного сечения для отвода воздуха из помещений.

Шаг №3

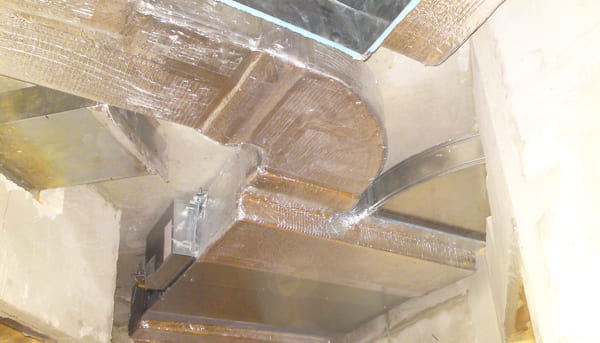

Подаваемый в помещения охлаждённый воздух доставляется посредством воздуховодов, которые обклеены теплоизоляцией с целью недопущения потерь холода и образования конденсата на элементах вентиляции. Помимо этого снижается уровень шума в каналах за счёт дополнительной звукоизоляции.

Шаг №4

От приточной установки воздух подаётся к внутреннему блоку канального кондиционера Mitsubishi Electric SEZ-KD25VAQ и SEZ-KD35VAQ. Охлаждённый воздух разводится по помещениям к декоративным решёткам, которые устанавливаются уже на втором этапе, при завершении монтажа и сдачи объекта.

Установка канального кондиционера Mitsubishi Electric на базе мульти сплит системы MXZ-4C80VA

Шаг №1

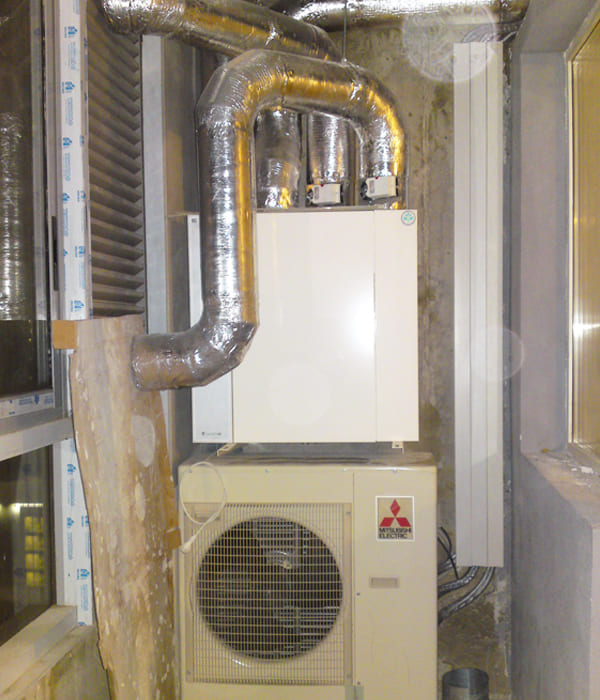

Внешний блок мульти сплит системы установлен на подставку на техническом балконе для обеспечения отвода тепла, которое забирает фреон из помещений.

Шаг №2

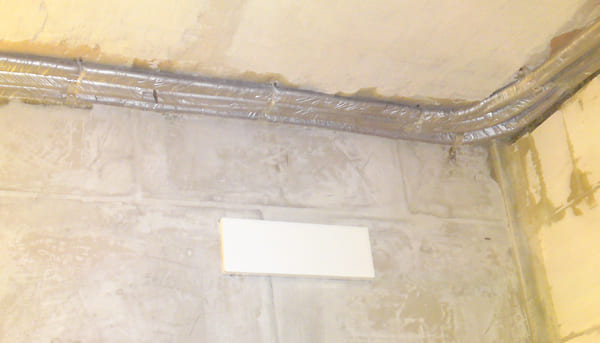

Проведена прокладка трассы от внешнего блока к трём внутренним. На первом этапе трасса крепится к потолку и зашивается далее чистовой отделкой. Трасса в теплоизоляции и тефлоновой ленте.

Шаг №3

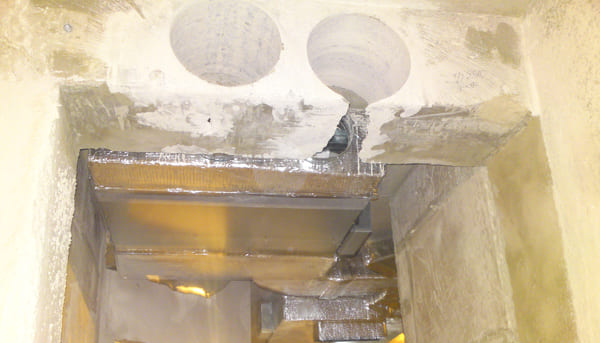

На объекте было выполнено алмазное бурение стен при прокладке воздуховодов до камеры смешения от внутреннего блока канального кондиционера. Выполняется работа с привлечением профессиональных бурильщиков и бурильной установки с алмазными коронками под бетон.

Шаг №4

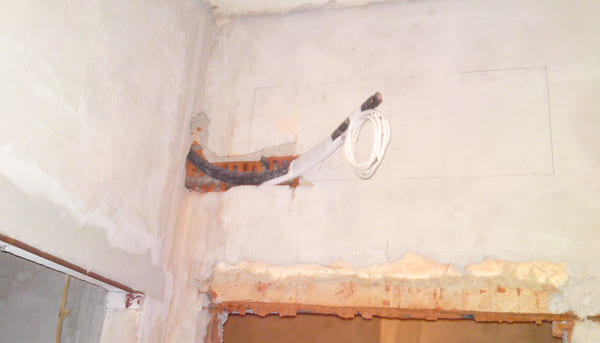

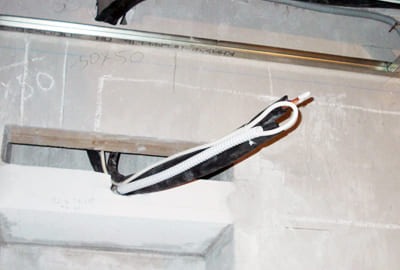

Вот так выглядит место под установку одного внутреннего блока кондиционера настенного типа. После выполнения отделки на торчащую из стены трассу устанавливается внутренний блок, вальцуется, вакуумируется и запускается в трассу фреон.

Шаг №5

Прокладка одной из трасс кондиционера на момент выполнения ремонта.
