Установка инверторных кондиционеров Daikin

В коттедже был выполнен первый этап установки трёх кондиционеров Daikin: серия инверторных сплит-систем FTXS и серия инверторных сплит-систем FTX. Момент для вызова бригады для монтажа сплит-систем был слегка упущен: выполнить штрабу необходимо было до финишной штукатурки стен. Но вопрос решаемый, ведь чистовая отделка всё же не проводилась.

Прокладка трасс, установка внешних блоков, штробление стен

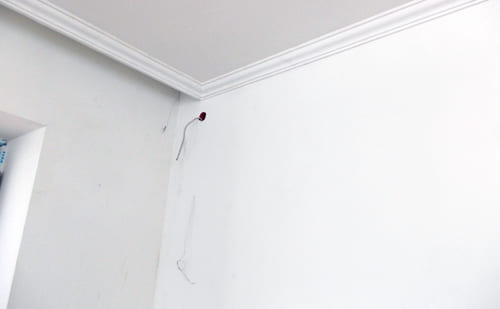

Выбор места размещения кондиционера

Шаг №1

Перво-наперво в присутствии заказчика оговариваются места предполагаемой установки каждого внутреннего блока. Электрик заказчика обеспечил подведение питания к каждому блоку: электропроводка заранее была заложена в кабель-каналы в стенах, что минимизировало потери от выполнения общестроительных работ на объекте, иначе пришлось бы прокладывать кабель при уже оштукатуренных стенах.

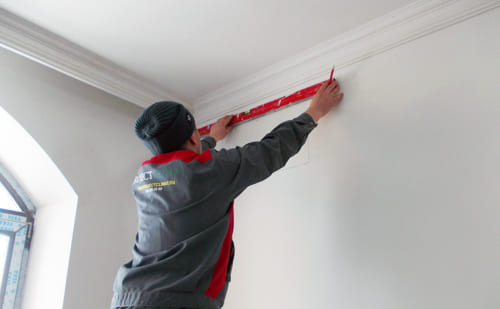

Разметка места размещения сплит-системы Daikin

Шаг №2

По уровню, исходя из габаритов каждого блока размечается место установки каждого блока.

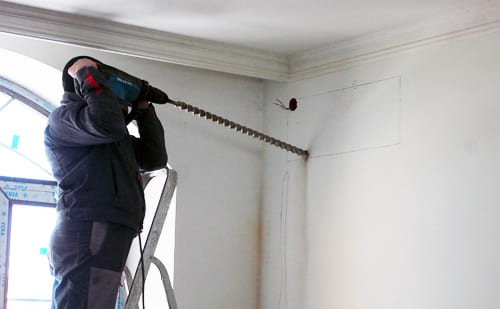

Бурение отверстия под коммуникации кондиционера

Шаг №3

Промышленным буром высверливается сквозное отверстие для прокладки коммуникаций. При готовом ремонте бригада использует строительный пылесос, но в данном случае нет в этом надобности.

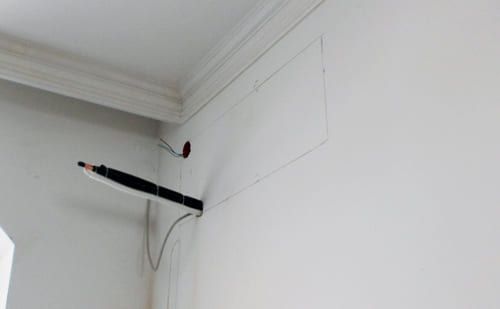

Окончание монтажа трассы сплит-системы

Шаг №4

Для этого кондиционера не потребовалось никаких проводок трассы по стене на которой закреплён блок: трасса выходит с другой стороны стены и уже вместе с коммуникациями от второго кондиционера идёт наружу к внешним блокам.

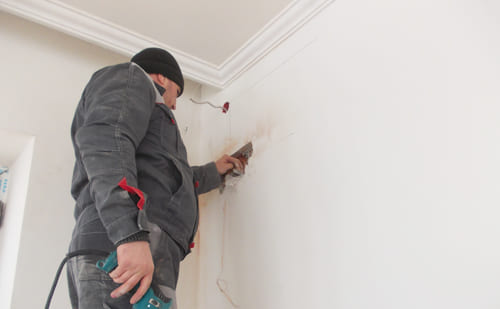

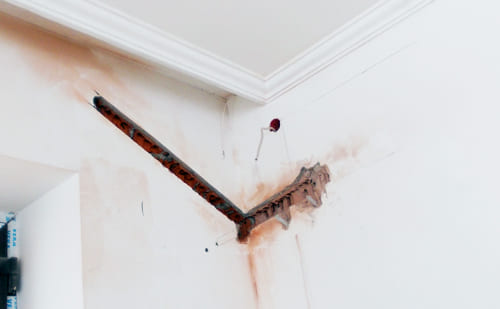

Штробление стены под трассу кондиционера

Шаг №5

Далее выполняется штробление стен для прокладки фреонового контура, который состоит из двух медных трубок в теплоизоляции (газовой и жидкостной), дренажной трубки (для отвода конденсата), кабеля питания и кабеля межблочного управления.
Штробление стены под трассу кондиционера

Шаг №6

Прокладка коммуникаций в стене никогда не была аккуратным видом работ. Именно поэтому сделать "скрытый" монтаж контура при выполненном ремонте попросту невозможно.

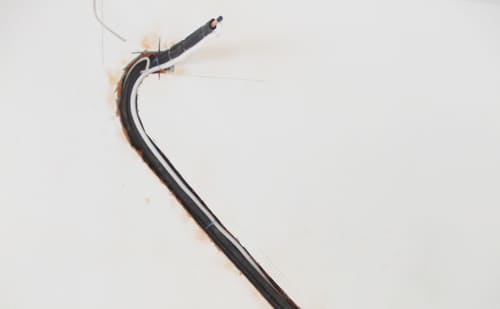

Укладка фреонового контура в выполненную штробу в стене

Шаг №7

А это классическое завершение первого этапа прокладки коммуникаций: закреплённый в стене жгут коммуникаций.
Укладка фреонового контура в выполненную штробу в стене

Шаг №8

Штроба и проложенная трасса второго кондиционера.

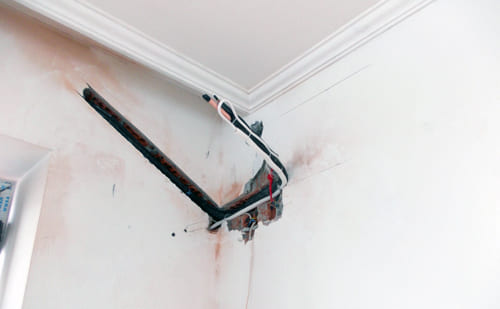

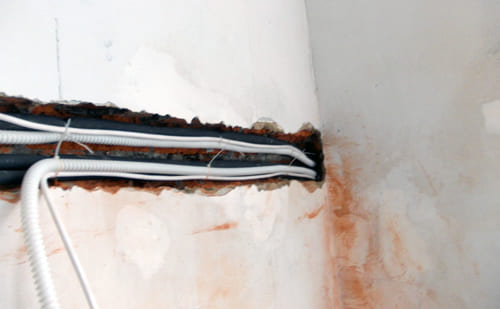

Трассы двух кондиционеров в штробе

Шаг №9

Совмещение двух трасс и вывод на внешнюю стену коттеджа. После окончания ремонта всё будет аккуратно и чисто, но сейчас вы можете оценить последствия "общестроя" на стенах дома.

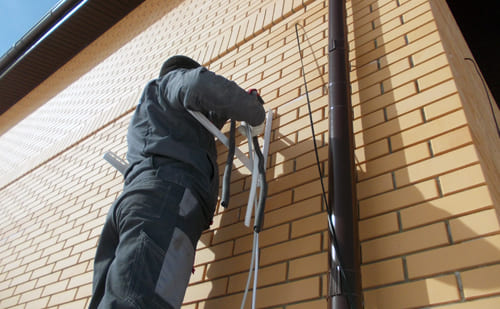

Крепление кронштейнов под кондиционер Daikin

Шаг №10

Отдельного места под установку внешних блоков на данном объекте не предусмотрено (часто внешний блок в загородных домах размещают за домом, а сам блок устанавливают на подставку, что облегчает его дальнейшее обслуживание). Заказчиком принято решение вывесить его как можно выше. Работы ведутся с лестницы.

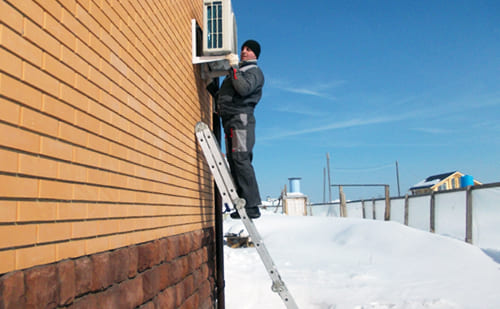

Работа с лестницы при установке кондиционера на кронштейны

Шаг №11

Высота в 2,5 метра кажется небольшой, но ситуация меняется, когда необходимо установить внешний блок кондиционера весом в 35 кг. на данную высоту.

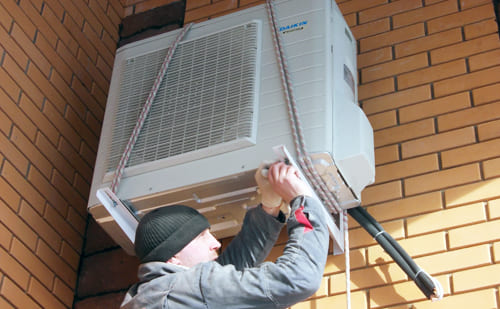

Установка наружного блока Daikin FTXS

Шаг №12

Самый мощный кондиционер Daikin, на 7 кВт. по охлаждению, устанавливается на высоте 3,5м.

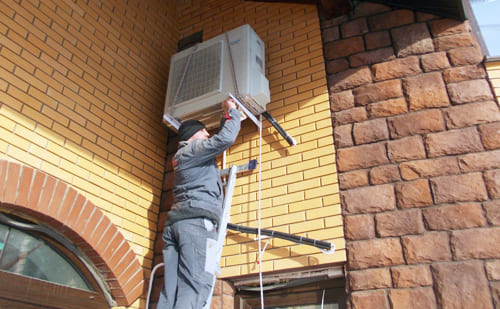

Работа с лестницы при установке кондиционера на кронштейны

Шаг №13

Вес оборудования 71 кг. Чтобы выполнить подъём на такую высоту без сбора лесов кондиционер поднимается с помощью строительного блока. Под ним видна проложенная трасса под третий кондиционер, который будет закреплён на кронштейнах чуть ниже.

Всё выглядит несложно и просто, когда за дело берутся профессионалы. Доверьте установку кондиционеров нашей организации, вы получите качественный сервис, грамотные консультации, надёжное оборудование и гарантию на работы.

Работы завершающие будут выглядеть примерно так, как представлено в ролике чуть ниже с нашего объекта:

Установка настенного кондиционера

Второй этап мульти сплит системы


В случае выполнения работ на момент проведения ремонта в подавляющем большинстве случаев требуется выезд замерщика, который мы сможем организовать для вас. Сами работы будут разбиты на два этапа: первый - это черновые: штраба, бурение отверстий, прокладка фреоновой трассы и отведение дренажа в канализацию; второй - чистовой, где требуется лишь установка внутренних блоков, вакуумирование и открытие портов с запуском фреона в систему.


Подмосковье, коттедж

28 м2, 30 м2, 62 м2
