Монтаж кондиционера Mitsubishi Heavy SRK/SRC-25ZJ-S в один этап Монтаж кондиционера Mitsubishi Heavy SRK/SRC-25ZJ-S в один этап



Монтаж кондиционера Mitsubishi Heavy SRK/SRC-25ZJ-S в один этап

Монтаж кондиционера Mitsubishi Heavy производится в квартире, в которой уже выполнен ремонт. В данном случае сделать штрабу в стене для углубления фреонового контура и отвода дренажа в канализацию попросту невозможно без катастрофических для ремонта последствий. Часть трассы, которая пройдёт внутри помещения скрывается декоративным коробом, основная длина трассы прокладывается снаружи, по внешней стене. Фреоновому контуру придаётся геометрически выверенная форма, т.е. трасса по фасаду проводится не абы как, не наискось, а по прямым линиям, хоть какой-то элемент эстетики в данном случае.

После определения мест установки внешнего и внутреннего блоков бригада приступает к монтажу кондиционера.


Монтаж внешнего блока кондиционера Mitsubishi Heavy SRC25ZJ-S

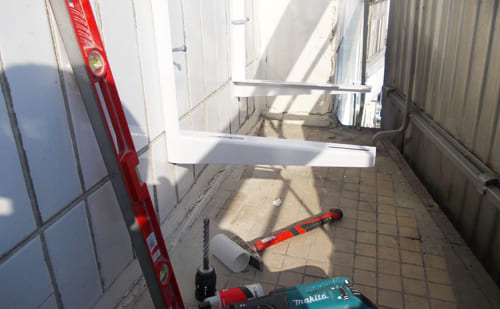

Монтаж кронштейнов под внешний блок сплит-системы Heavy

Шаг №1

Заказчик принял решение об установке внешнего блока сплит-системы на балконе. К несущей стене крепятся силовые кронштейны

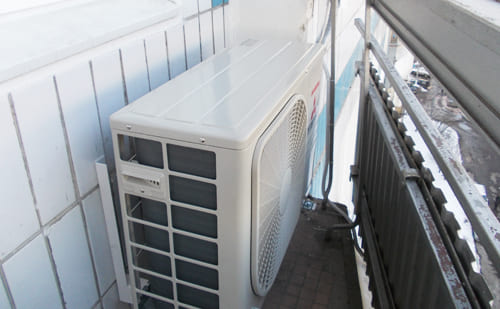

Монтаж внешнего блока SRC25ZJ

Шаг №2

Внешний блок устанавливается и закрепляется болтами. Далее - протяжка трассы, сверление отверстия и подключение внутреннего блока

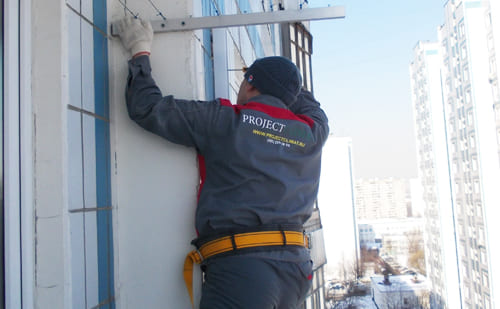

Прокладка короба под трассу кондиционера

Шаг №3

Отверстие для прокладки коммуникаций бурится из помещения. Все работы, связанные с угрозой для жизни выполняются со страховочными поясами

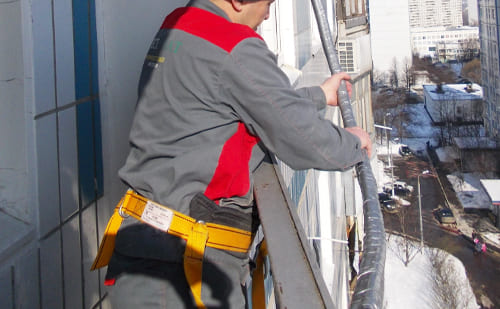

Обмотка трассы влагостойкой лентой

Шаг №4

Трасса, состоящая из двух медных трубок различного диаметра (под газ и под жидкость) выведены наружу, одеты в теплоизоляционный материал. На данной фотографии монтажник проводит обмотку влагостойкой армированной лентой

Монтаж внутреннего блока кондиционера, запуск системы

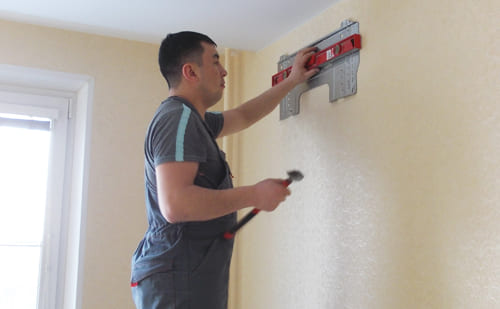

Крепление монтажной пластины кондиционера

Шаг №1

Установка монтажной пластины под внутренний блок кондиционера производится по уровню не столько для красоты, сколько для обеспечения свободного стока дренажа
Монтаж внутреннего блока Mitsubishi Heavy

Шаг №2

Внутренний блок инверторного кондиционера SRK35ZJ-S устанавливается на пластину, подключается к фреоновому контуру и проводится питание до ближайшей розетки

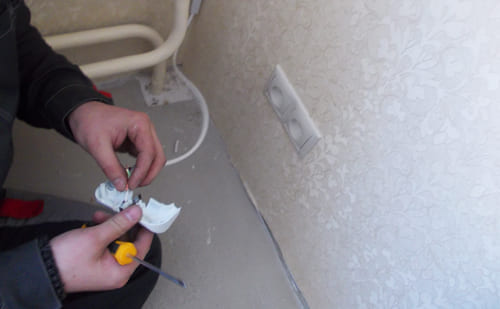

Подключение питания кондиционера к розетке

Шаг №3

Подключение электропитания кондиционера

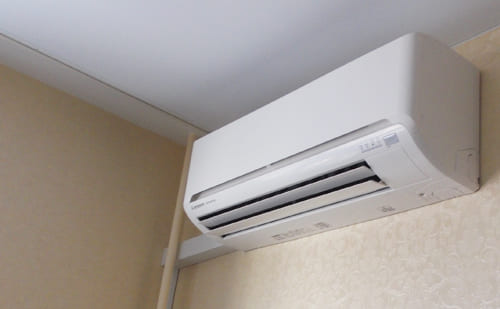

Завершение монтажа кондиционера SRK25ZJ

Шаг №4

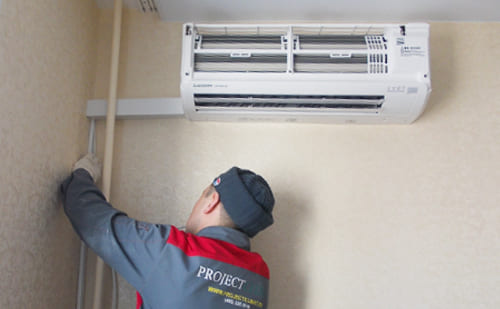

Монтаж при выполненном ремонте подразумевает прокладку коммуникаций в декоративном коробе. Бригада старается разместить внутренний блок как можно ближе к внешней стене, чтобы сократить длину короба для минимизации потерь для вашего интерьера

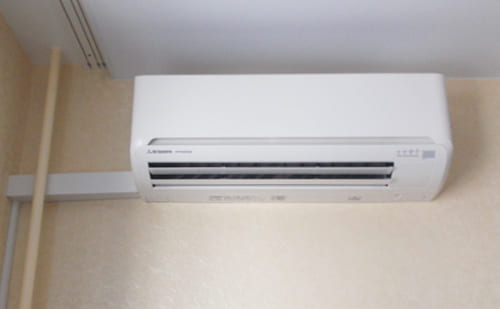

Завершение монтажа кондиционера SRK25ZJ

Шаг №5

Завершение монтажа кондиционера Mitsubishi Heavy. Короб практически не виден за самим кондиционером, да и шторы скроют его. Сам блок эргономично впишется в дизайн вашего интерьера, станет его неотъемлемой частью

Кондиционер Mitsubishi Heavy SRK25ZJ-S относится к классу инверторных кондиционеров: экономичных, надёжных, долговечных. Серия снята с производства и обновлена: Mitsubishi Heavy SRK20ZS-W / SRC20ZS-S - работает на новейших компрессорах на фреоне R32. Это хороший выбор для создания системы кондиционирования в квартире. Низкий уровень шума обеспечит возможность установки даже в спальной комнате, а тонкая фильтрация воздуха улучшит ваше самочувствие.
