Установка мульти сплит системы

95% монтажей мульти сплит систем - это установка в два этапа, т.е. монтаж кондиционера на момент выполнения ремонта в помещении. Это и не мудрено: протянуть все коммуникации (фреоновые трассы, систему слива конденсата, кабель питания и межблочного управления) при суммарной длине трасс свыше 50 метров - это попросту невозможно, легче поставить независимые сплит-системы.

На первом этапе выполняются общестроительные работы, штробление, крепление трассы, установка кронштейнов, прокладка дренажа. Второй этап - чистовой.

Установка внутренних блоков мульти сплит системы Mitsubishi Electric

трасса сплит-системы после первого этапа монтажа кондиционера

Шаг №1

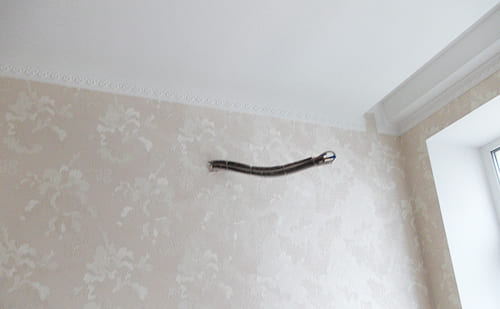

Стандартная картина после завершения первого этапа: аккуратный жгут коммуникаций, торчащий из стены. Все коммуникации располагаются в штробе, внутри стены.
трасса сплит-системы после первого этапа монтажа кондиционера

Шаг №2

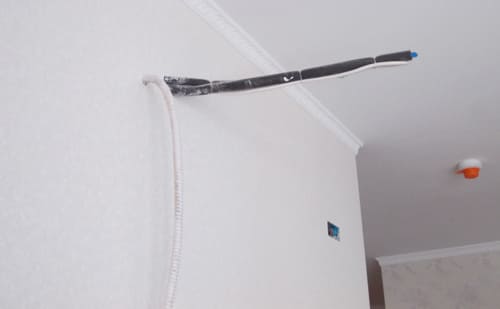

Коммуникации подведены к каждому внутреннему блоку: либо в стене в штробе, либо по потолку (если есть опуски потолков, которые позволяют скрыть коммуникации).
вальцевание соединений для подключения трассы

Шаг №3

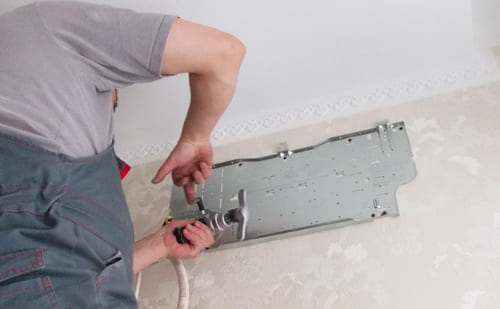

Первым делом выполняется установка монтажной пластины, на которую в дальнейшем будет вывешен внутренний блок. Соблюдение уровня важно, т.к. это сказывается на сохранении возможности свободного стока дренажа кондиционера. Медные трубы трассы развальцовываются для дальнейшего соединения.
установка внутреннего блока мульти сплит системы

Шаг №4

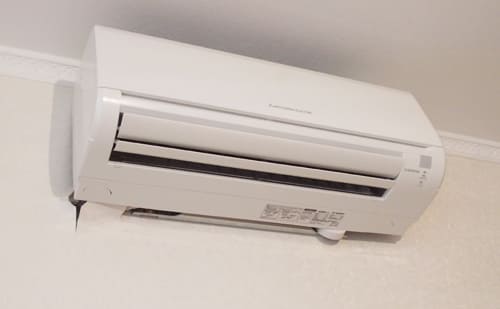

До момента окончания вывески внутренних блоков трасса вакуумируется для откачки влаги и воздуха. Далее - выполняется дозаправка фреоном по электронным весам согласно рекомендации производителя исходя из фактической суммарной длины трассы.
завершающий этап установки мульти сплит системы

Шаг №5

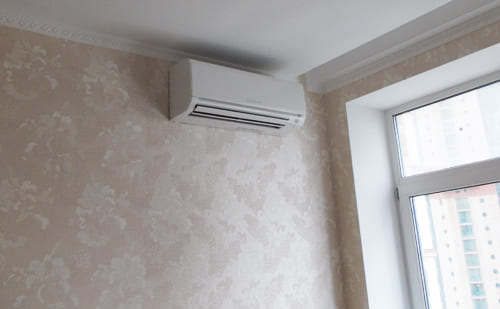

А так выглядит завершённый монтаж кондиционера. Второй этап. Только внутренний блок. Эстетичный, лаконичный, без намёка на провода, кабели или декоративный короб.
установка внутреннего блока мульти сплит системы

Шаг №6

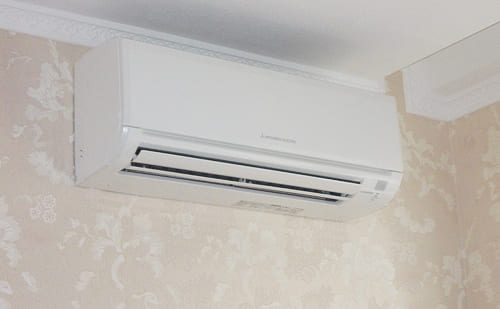

Позаботившись об установке кондиционера на момент выполнения общестроительных работы, вы будете вознаграждены эстетичным внешним видом и возможностью сохранить дизайнерское решению интерьера.
Монтаж внешнего блока мульти сплит системы Mitsubishi Electric MXZ

Шаг №7

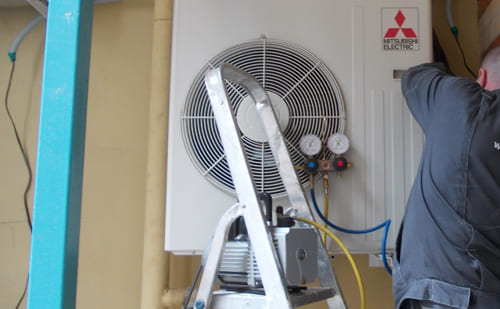

Внешний блок установлен на общем балконе. Монтаж под окном столь мощного и габаритного оборудования возможен только с привлечением альпиниста или автовышки. Но и здесь нет гарантии того, что вы не увидите из окна верхней крышки оборудования.

Профессиональная техника требует профессионального подхода при выборе оборудования и профессионального монтажа. Мы готовы предложить конкурентные цены как на оборудование, так и на установку кондиционеров. Обратитесь к нашим менеджерам за консультацией, при необходимости будет обеспечен выезд замерщика на объект (если вы выполняете ремонт).

Мульти сплит система второй этап

Первый этап установки со штрабой

Москва, квартира

16м2, 19м2, 22м2, 27м2
