Вентиляция и канальное кондиционирование квартиры

Работы первого этапа

Правда, до первого этапа был куда более кропотливый - подготовительный, который заключался в переговорах с клиентом, выездах на объект, получении технического задания, согласования множества мелких, но важных деталей с клиентом, дизайнером, прорабом объекта. Заключён договор на разработку проект кондиционирования и вентиляции в квартире, в рамках которого было создано несколько разделов с подробным указанием спецификации и планов размещения оборудования.

Сводный проект кондиционирования и вентиляции

Сводный проект кондиционирования и вентиляции

Схема размещения адаптеров канального кондиционирования

Схема размещения адаптеров канального кондиционирования

Электрическая схема подключения

Электрическая схема подключения

Схема привязки с чертежами адаптеров

Схема привязки с чертежами адаптеров

Аксонометрическая схема

Аксонометрическая схема

Схема прокладки фреонового контура

Схема прокладки фреонового контура

Схема монтажа сервисных люков

Схема монтажа сервисных люков

Проект вентиляции квартиры

Проект вентиляции квартиры

После утверждения проекта мы приступаем к комплектации и готовимся к выходу на объект для проведения работ. Все сроки, объёмы оговорены в договоре на монтаж систем вентиляции и кондиционирования.

В качестве внешнего блока для системы охлаждения используется центральный кондиционер (мультизональная VRF система на базе Mitsubishi Electric), расположенная на крыше ЖК. От компрессорного блока проведена разводка центрального контура в квартиру, а мы же выполнили подключение и дальнейшее разведение фреоновых трасс до внутренних блоков.

Первый этап проведения работ

Воздуховоды системы вентиляции в квартире

Шаг №1

Часть системы вентиляции с диффузорами, закреплёнными на стене и подведёнными к ним гибким отводам от жёстких воздуховодов круглого сечения
Диффузор системы вентиляции

Шаг №2

Диффузор системы вентиляции. В дальнейшем, при проведении второго этапа работ сами воздуховоды будут скрыты под чистовым потолком, а щелевое отверстие будет скрыто декоративной решёткой

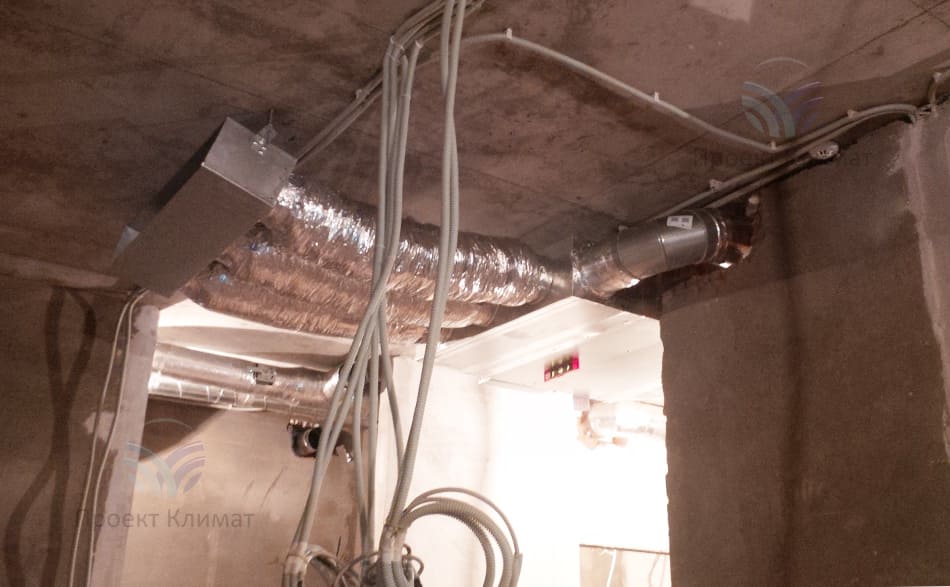

Монтаж вентиляции в квартире

Шаг №3

На фотографии показаны два диффузора системы кондиционирования. Сами диффузоры и воздуховоды, подводимые к ним - в теплоизоляции, что исключает образование конденсата и снижает уровень шума от работы. Рядом проложены воздуховоды вентиляции

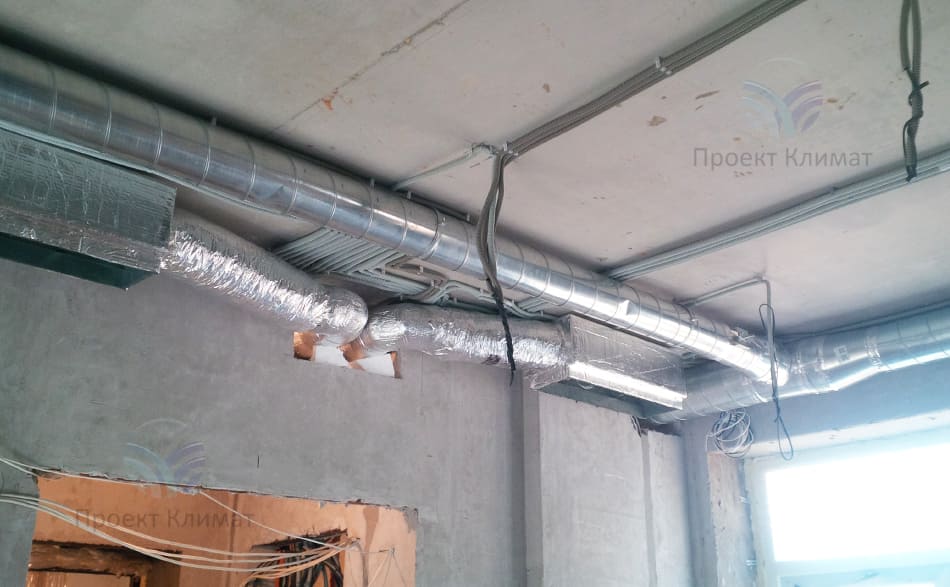

Элементы вентиляции в квартире

Шаг №4

Элементы вентиляции в квартире: ничего интересного, пока что. Этап ремонта, серые стены. Главное - надёжность системы, ведь работать ей больше десятка лет!

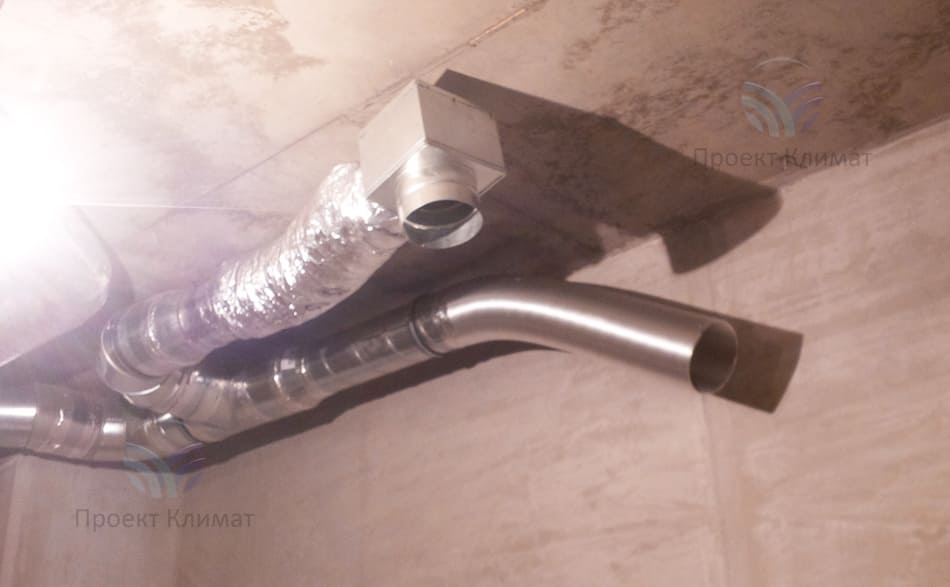

Адаптер под круглый диффузор

Шаг №5

Адаптер под круглый диффузор. Посмотрите далее, как это выглядит в варианте с готовым ремонтом
Небольшой элемент вентиляции

Шаг №6

Небольшой элемент вентиляции с разведением воздуховодов по различным помещениям и регулировочным клапаном с электрическим приводом для дистанционного управления потоком
Канальный кондиционер в обвязке

Шаг №7

Внутренний блок канального типа. К нему уже присоединены адаптеры (на входе и выходе) и проведена разводка воздуховодов

Далее клиент (вернее, его бригады и дизайнер) приступили к дальнейшим работам по чистовой отделке помещений. А мы - ждём вызова на второй этап. Как долго? Пока клиент не будет готов: бывает и через месяц оказываемся на объекте, а бывает и через четыре года, есть и такие.


Завершение работ по монтажу

Прошло шесть месяцев. Немного, даже меньше среднего значения, особенно для подобных объектов. И мы выехали завершить начатое.

Жаль, что приехали мы не на совсем чистовую отделку (не установлены межкомнатные двери, нет элементов дизайнерских изысков, которые планируется реализовать на данном объекте, равно как и красивой мебели и техники. Было бы здорово показать как вся система выглядит... а вернее... полностью незаметна (ведь это и была одна из задач) в интерьере квартиры. Но даже по этим фотографиям вы сможете это оценить.

Второй этап работ: чистовая отделка

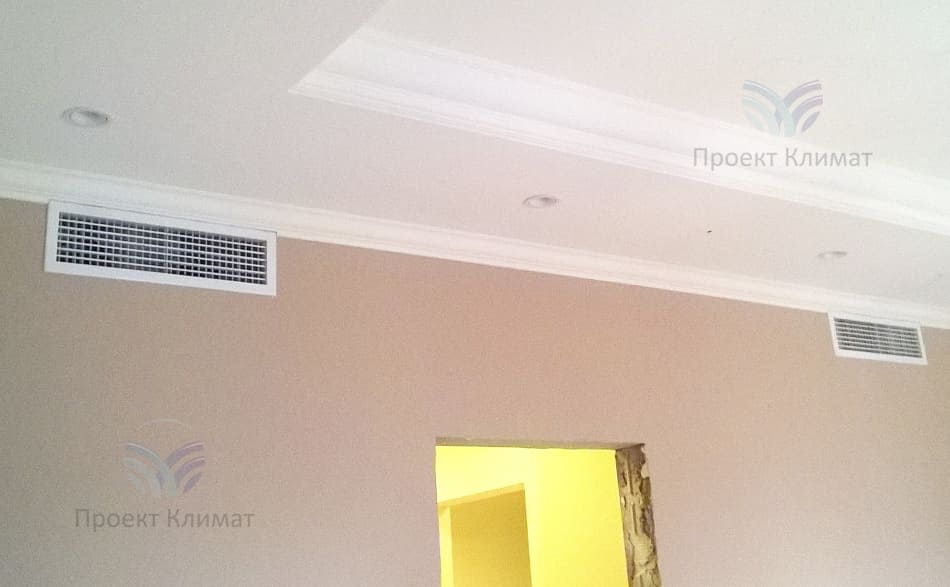

Декоративные решётки канального кондиционера

Шаг №1

Декоративные решётки канального кондиционера. Смонтированы на адаптеры, обеспечивают направление воздуха и скрывают само отверстие
Решётка раздачи воздуха из сплит-системы

Шаг №2

Решётка раздачи воздуха из сплит-системы над окном. Сами решётки различны по форме и во многом их габариты определяются параметрами воздуха (скоростью, объёмом подачи и т.п.). Естественно, их вид согласовывается с заказчиком и на выходе получаем некий компромисс между технически идеальным вариантом и дизайнерским
Канальное кондиционирование

Шаг №3

Канальное кондиционирование квартир становится всё более распространённым благодаря возможности создания скрытых и бесшумных систем. Правда, позаботиться об этом необходимо на этапе проведения ремонта в квартире

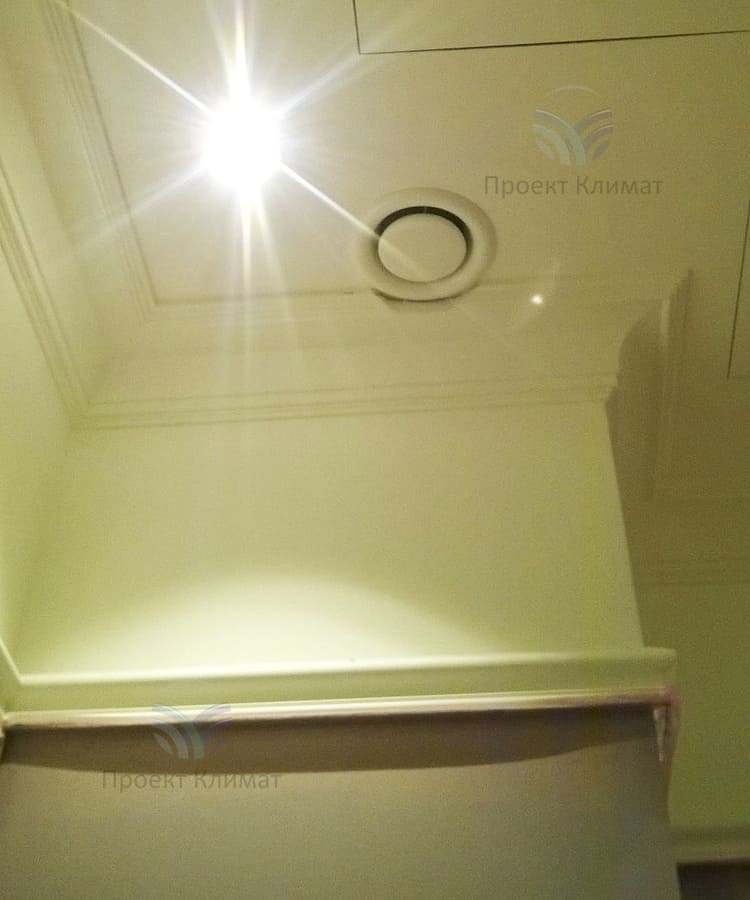

Круглый диффузор

Шаг №4

Круглый диффузор системы вентиляции и кондиционирования
Элементы вентиляции в интерьере

Шаг №5

Элементы вентиляции в интерьере смотрятся эстетично, незаметно
Потолочные диффузоры системы вентиляции и кондиционирования

Шаг №6

Потолочные диффузоры системы вентиляции и кондиционирования разнесены по всем помещениям, обеспечивая как подачу свежего, очищенного воздуха с улицы, так и позволяя управлять температурным режимом во всей квартире

Ещё один успешно реализованный объект, на котором есть и работы по проектированию, и по монтажу вентиляции, канального кондиционирования и выполнению работ по подключению к системе центрального кондиционирования воздуха - VRF системы Mitsubishi Electric. Пусть всё это и на бытовом уровне, но это всё же говорит о профессионализме нашей компании.

Далее представлен небольшой видео ролик, в котором кратко мы постарались рассказать о себе. Работайте с профессионалами, поверьте, мы узкоспециализированная инженерная компания, структура и опыт которой позволят оставить вас удовлетворёнными уровнем исполнения ваших идей.


Москва, квартира

166 м2
