Монтаж вентиляции на этапе ремонта в квартире

Слегка нестандартный объект. Объясняется это значительной удалённостью от самой квартиры элементов, отвечающих за подачу и отведение воздуха: коммуникации проложены по цокольному этажу из-за существующих ограничений.

До выхода на объект были выполнены поездки инженеров монтажного отдела и инженеров проектного отдела для рекогносцировки на местности, итогом чего стал проект системы кондиционирования и вентиляции, который лёг в основу для расчёта по оборудованию и расходным материалам для реализации объекта.

Первый этап работ

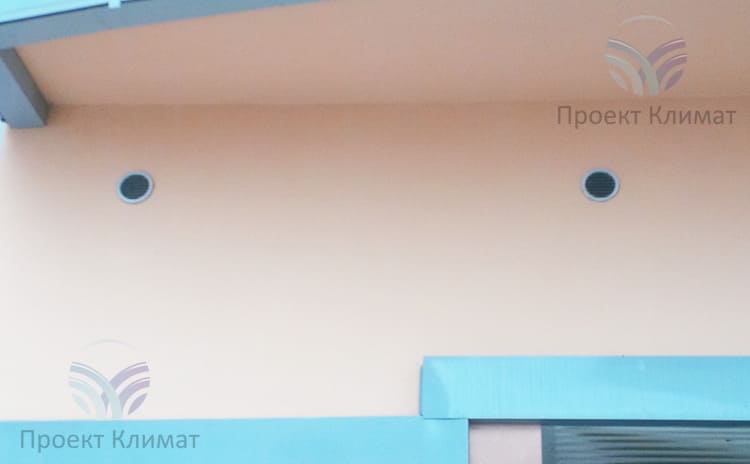

Забор воздуха с улицы

Шаг №1

Подача и отведение воздуха - с улицы. Окончания воздуховодов скрыты декоративными решётками.

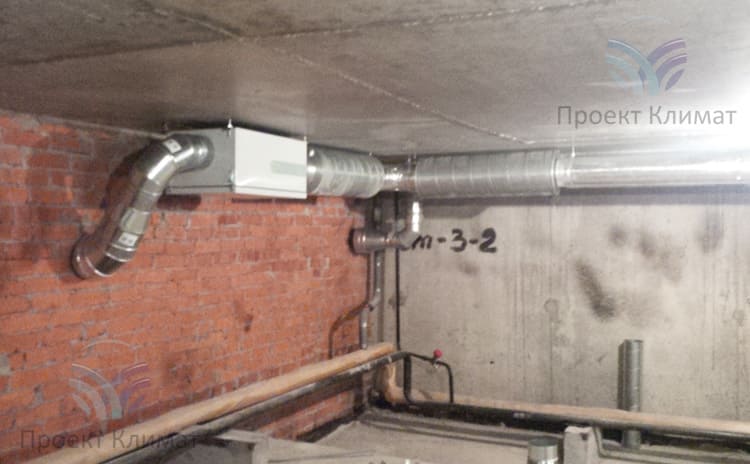

Вентиляционная система подачи и отведения воздуха

Шаг №2

Вентиляционная система подачи и отведения воздуха дополнена фильтром и глушителями шума на входе, что позволяет обеспечить очистку подаваемого воздуха и снижение уровня шума от работы всей системы.

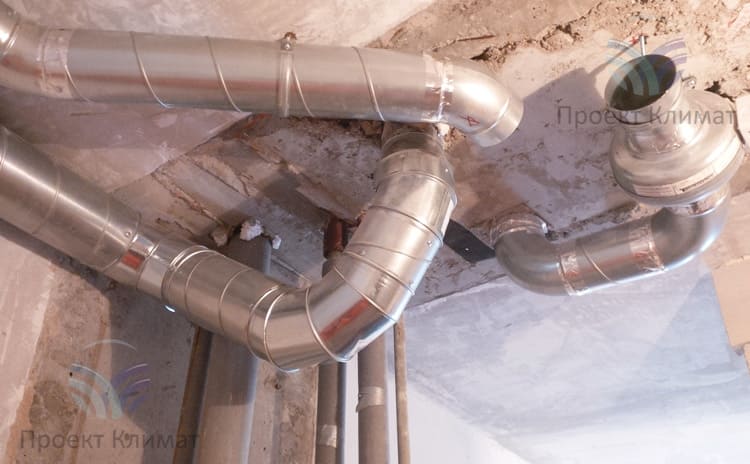

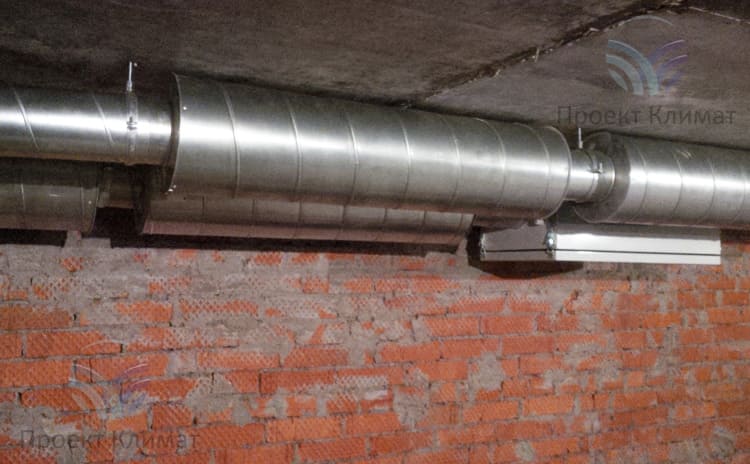

Глушители шума

Шаг №3

Вся система включает в себя в качестве базы - приточную установку "Колибри-500", 5 канальных вентиляторов S&P и Ostberg, а также 5 глушителей шума. И конечно же безумное количество (для квартиры) жёстких прямоугольных воздуховодов в изоляции, клапана, переходы и множество фасонных изделий.

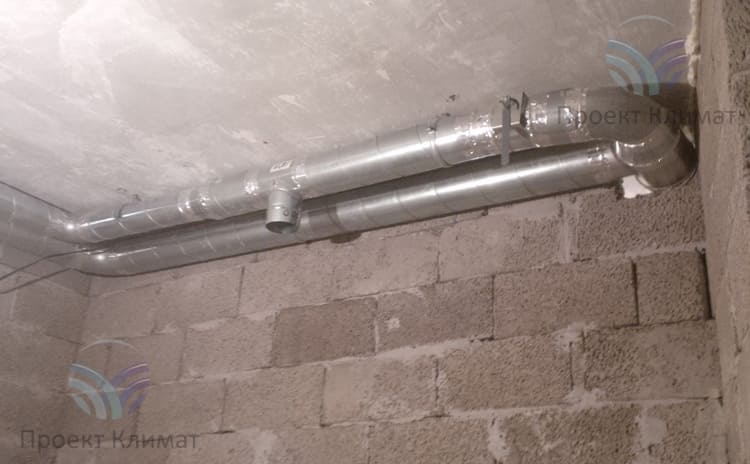

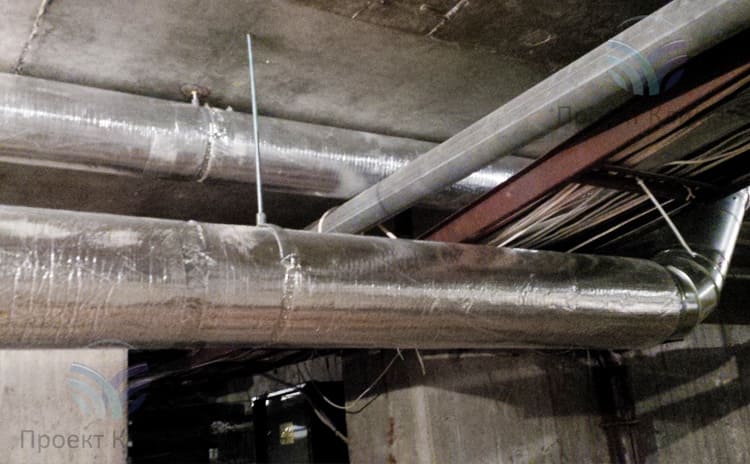

Воздуховоды системы вентиляции

Шаг №4

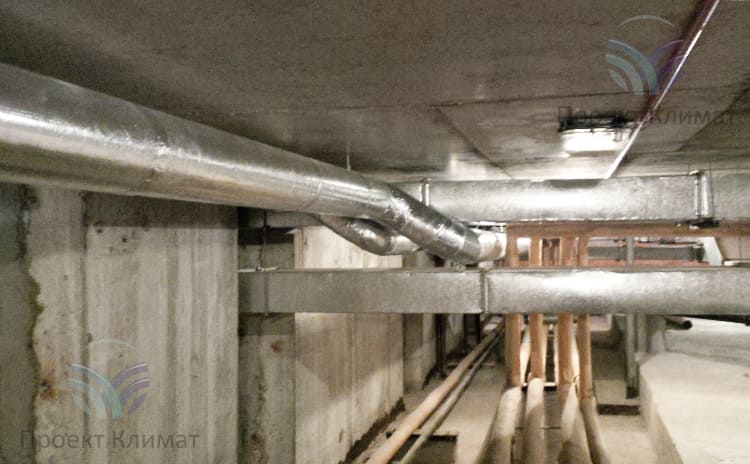

Воздуховоды системы вентиляции проложены в подсобном помещении и имеют достаточно большую протяжённость.

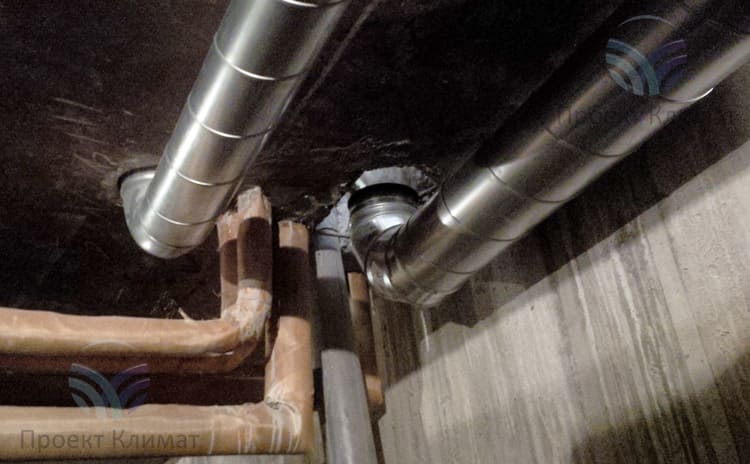

Система вентиляции для квартиры

Шаг №5

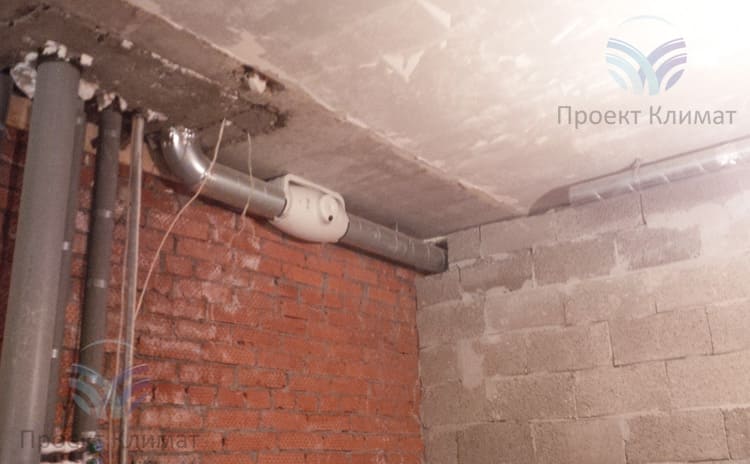

На своём пути несколько раз пересекали общие для дома инженерные сети. Приходилось обходить.
Заведение воздуховода в квартиру

Шаг №6

Заведение воздуховода в квартиру выполнено по дополнительной вентиляционной шахте.
Воздуховоды внутри квартиры

Шаг №7

Воздуховоды внутри квартиры монтируются согласно проекту вентиляции. Для обеспечения дополнительного подпора воздуха интегрированы круглые канальные вентиляторы различной производительности под воздуховоды разного сечения.
Воздуховоды

Шаг №8

Воздуховоды под подачу и удаление воздуха из каждого отдельного помещения. Оканчиваются ответвлениями, в которые будут вмонтированы на заключительном этапе диффузоры с возможностью регулирования объёма подаваемого и отводимого воздуха.

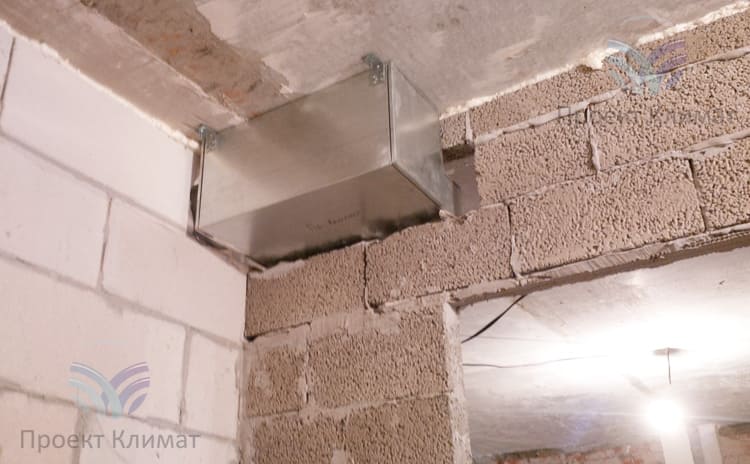

Дополнительные фильтра системы вентиляции

Шаг №9

Дополнительные фильтра системы вентиляции вмонтированы в систему воздуховодов для обеспечения дополнительной очистки.
Система вентиляции

Шаг №10

Система вентиляции хоть и выглядит простой, но зато суммарная протяжённость одних только воздуховодов превысила пару сотен метров.
Кондиционеры для квартиры

Шаг №11

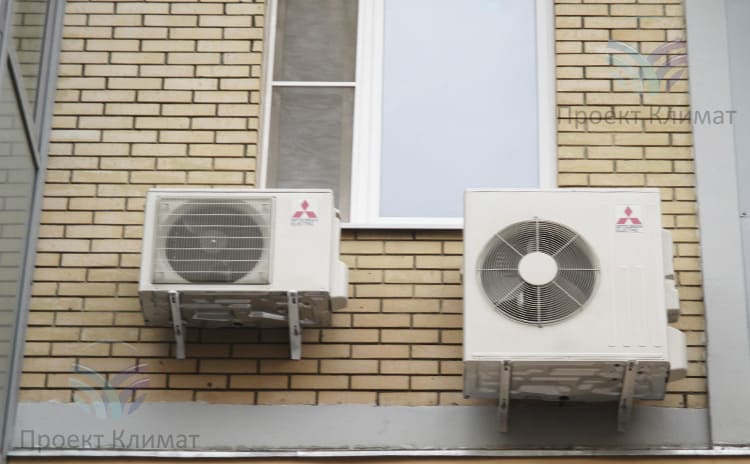

Кондиционеры для квартиры: вывешены внешние блоки, внутренние ждут своей очереди, а именно - окончания ремонта и чистовых работ.

Завершение монтажа системы вентиляции и кондиционирования

Поздравляем нашего заказчика с достаточно быстрым окончанием ремонта и выдвигаемся по заявке на завершение ранее начатых работ. Второй этап установки - это дело приятное и достаточно быстрое, ведь основные работы проведены, остаётся только:

  • смонтировать внутренние блоки сплит-систем
  • установить диффузоры для системы вентиляции
  • выполнить наладку системы автоматики, управляющей работой всей системы вентиляции

Окончание монтажа инженерных систем и запуск в эксплуатацию

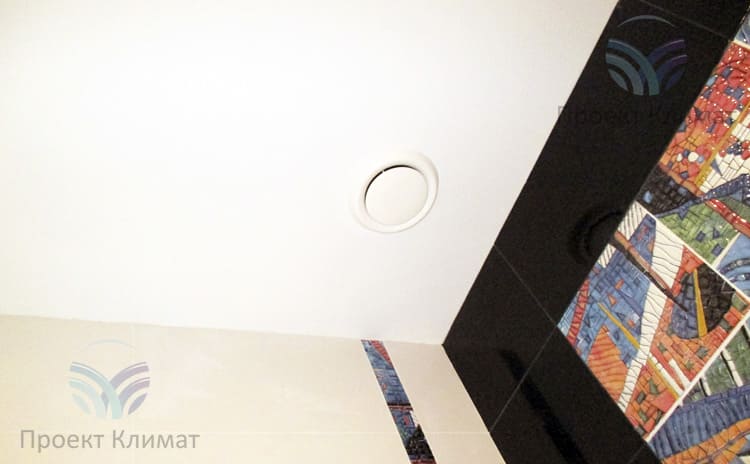

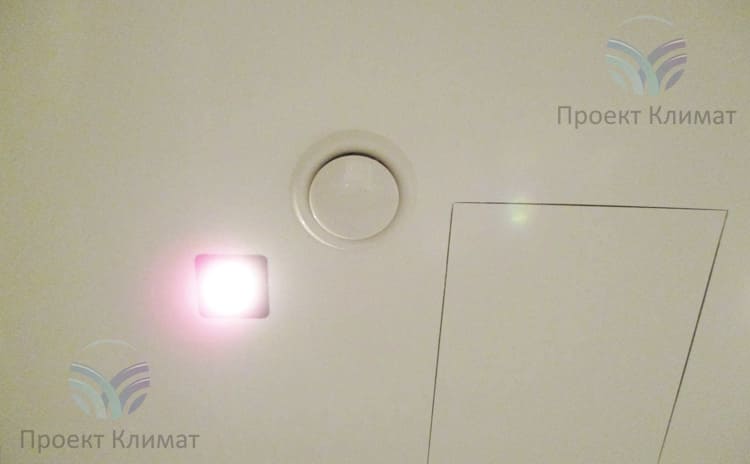

Монтаж диффузоров системы вентиляции

Шаг №1

Монтаж диффузоров системы вентиляции в помещении. Красота да и только: столь эстетичный ремонт система вентиляции не испортила ничуть, ведь диффузор практически незаметен на потолке.
Сервисные люки

Шаг №2

Сервисные люки предусмотрены для возможности проведения периодического обслуживания. Без них не обойтись!
Вентиляция в квартире

Шаг №3

Ещё один диффузор в соседней комнате. Как правило, работают в паре: один на подачу воздуха, второй - на вытяжку. Сами они разнесены в пространстве для обеспечения должного обмена и циркуляции воздуха .

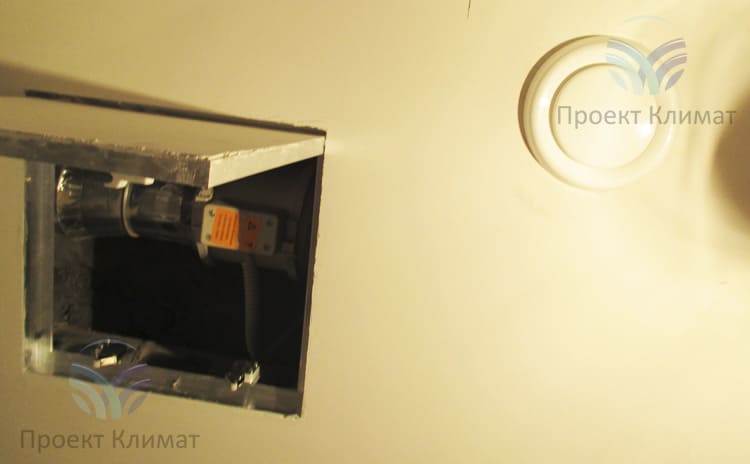

Люк и пожарный клапан

Шаг №4

Люк и пожарный клапан системы вентиляции.

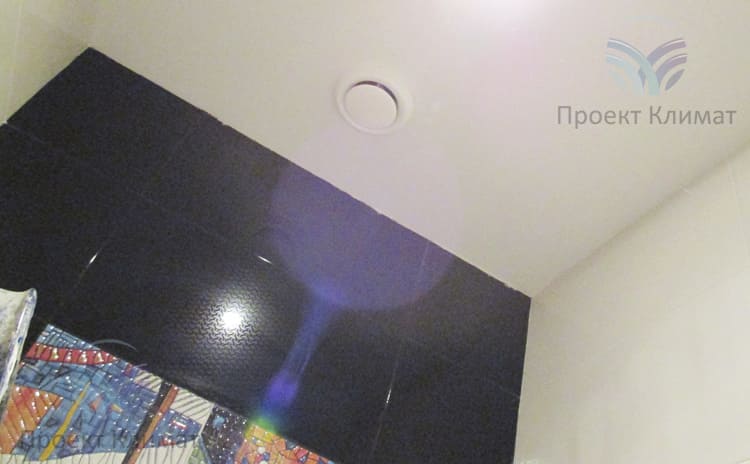

Вытяжная вентиляция

Шаг №5

Вытяжная вентиляция. Согласитесь, даже при акцентировании внимания на видимых элементах вентиляции они едва различимы. Вы не жертвуете дизайном, создавая более комфортную для себя среду!

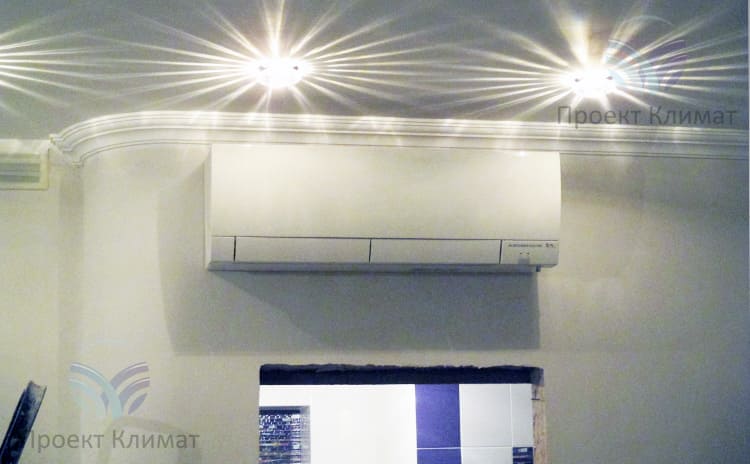

Кондиционер Mitsubishi Electric MSZ-FH50

Шаг №6

Кондиционер Mitsubishi Electric MSZ-FH50. За кондиционирование воздуха отвечают 4 инверторные сплит-системы настенного типа.

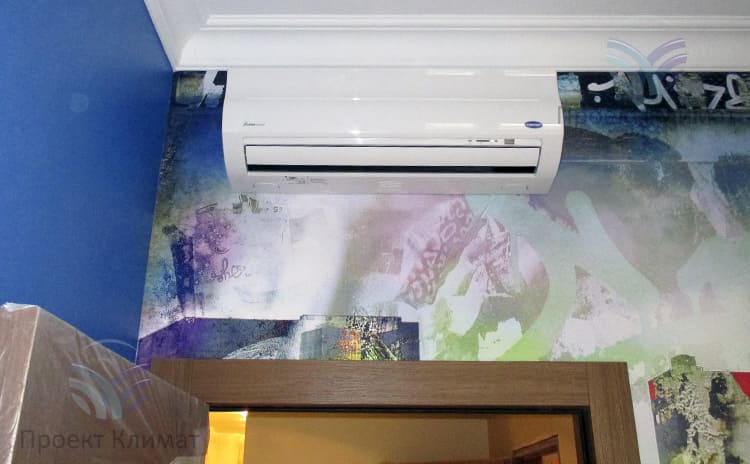

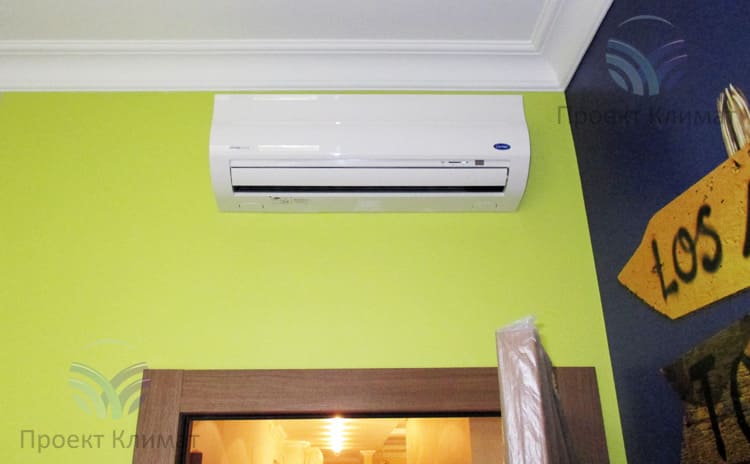

Инверторый кондиционер Carrier

Шаг №7

Инверторый кондиционер Carrier в одной из комнат заказчика.
Третий кондиционер в детской

Шаг №8

Третий кондиционер Carrier в детской.

Москва, квартира

120 м2
