Что такое сплит-система

Сплит-система - это кондиционер. "Split" в переводе с английского "разделённый": кондиционер разделён на внешний (отводящий тепло) и внутренний (охлаждающий) блоки.

И именно поэтому она требует квалифицированной установки.

В качестве антипода можно представить моноблочные кондиционеры, к которым относятся оконные и мобильные кондиционеры. Подавляющее большинство современных кондиционеров - это именно сплит-системы. И бывают они различных типов.

Класс сплит-систем Класс моноблочных кондиционеров
Настенные Канальные Оконные Мобильные
Консольные Мульти сплит

Настенные сплит-системы

Уже ставший привычным нам тип кондиционера, он же является и самым распространённым: об этом можно судить по внешним блокам, вывешенным почти под каждым вторым окном на фасаде здания. Причислить его к сугубо бытовому сегменту тоже нельзя: настенный тип сплит-систем используется и для охлаждения серверных помещений, и при установке в офисах, а также загородных домах, в том числе и в составе мульти сплит систем и мультизональных (о которых чуть ниже).

Установка кондиционера Daikin

Установка кондиционера Daikin


Как правило, данный тип систем кондиционирования отличается самым широким функционалом и настройками, т.к. всё же создан для конечного потребителя касательно настроек работы по времени, бесшумности работы, обладая изысканным дизайном, а также позволяя обеспечить тонкую очистку проходящего через кондиционер воздуха.

Трасса фреонового контура для сплит-системы
Завершение установки кондиционера Daikin. Система выводится на все доступные для неё режимы, работа даётся заказчику
FTXK Daikin в интерьере квартиры
Монтаж внутреннего блока мульти сплит серии FTXS

Канальные сплит-системы

Кондиционеры канального типа - это те же сплит-системы, которые обладают внешним и внутренним блоком, только внутренняя часть, которая располагается внутри помещения подразумевает проведение скрытого монтажа.

Установка данного типа оборудования в подавляющем большинстве случае возможна на этапе ремонта в помещении, ведь помимо прокладки фреоновой трассы, кабелей питания и дренажа необходимо скрыть существенные длины воздуховодов, по которым охлаждённый воздух раздаётся к декоративным решёткам, через которые охлаждённый или обогретый воздух подаётся в помещение.

Внутренний блок канального кондиционера

Сбоку в кондиционер заведён воздуховод системы вентиляции

Решётки канального кондиционера

Результат монтажа канальных кондиционеров и вентиляции в квартире

Внутренний блок канального кондиционера

Канальный кондиционер. Справа - адаптер под диффузор вентиляции

Завершение монтажа канального кондиционера

Канальное кондиционирование квартиры после сдачи объекта заказчику


Из плюсов - тишина (кондиционер скрыт под потолком), полное отсутствие влияния на дизайн интерьера, подача воздуха точно в нужное место, возможность подачи кондиционером свежего воздуха с улицы, а также возможность одним внутренним блоком охладить несколько помещений, куда заведены воздуховоды. Из минусов - стоимость монтажа, которая увеличивается из-за необходимости прокладки фасонных изделий (в том числе и заказных, проектируемых и производимых под конкретный объект), установки вентиляторов и фильтров для подачи воздуха с улицы. Да и проектировать систему кондиционирования канального типа, равно как и выполнять работы по её установке должна профессиональная климатическая компания: слишком велики риски при неверном расчёте или ошибке монтажа, сами посудите, все коммуникации зашиты под чистовую отделку и их исправление вызовет... новый ремонт!

Завершение монтажа канальных кондиционеров в квартире

Завершение монтажа в квартире

Классическое завершение установки канальных кондиционеров в квартире

К объекту

Канальное кондиционирование и вентиляция

Канальные кондиционеры на базе VRF Fujitsu и вентиляция

Фотографии первого и второго этапов по монтажу системы в квартире

К объекту

Монтаж системы вентиляции и канального кондиционирования

Проект, монтаж вентиляции и канальных кондиционеров

Фотографии с первого этапа и завершающей стадии

К объекту

Канальный кондиционер с установкой

Установка канальной сплит-системы

Стадия ремонта в квартире. Классическое проведение работ по монтажу в два этапа

К объекту


Мульти сплит-система и мультизональные кондиционеры

Мульти сплит-система

Один внешний блок и несколько (до 10-ти у мульти сплит систем и до 200 у систем мультизонального кондиционирования) внутренних. Это, скорее, характеристика не внутреннего, а внешнего блока. А в качестве внутренних блоков могут выступать любые из выше и ниже перечисленных типов.

Мульти сплит система - это конструктор: исходя из требуемых параметров кондиционирования загородного дома или многокомнатной квартиры осуществляется подбор по техническим характеристикам (мощность охлаждения, прокачка фреоновых трасс) оборудования в каждую комнату. Более детально вы можете ознакомиться на нашем сайте с порядком выбора мульти сплит системы.

Как правило, 95% всех мульти сплит систем - это инверторные кондиционеры, исключительно надёжные, долговечные. Устанавливают их из-за нежелания обвешивать фасад здания или частного загородного дома целым ворохом скворечников из внешних блоков.

Были выполнены высотные работы: сбор лесов. С лестницы подобный блок установить невозможно - слишком тяжёлый и габаритный

Монтаж мульти сплит в коттедже

Пример первого и второго этапов установки кондиционеров в частном доме

К объекту

Монтаж внешних блоков мульти сплит систем на подставку с подключением к фреоновым трассам.

Установка мульти сплит-систем Mitsubishi в частном доме

Первый и второй этапы работ: от прокладки трасс до запуска в эксплуатацию

К объекту

Один из внешних блоков SUZ-KA50VA выведен с согласования ТСЖ на лестницу и закреплён на шпильках. Несмотря на достаточно большую мощность в 5 кВт. он отличается компактными размерами и поместился там, где не смогли бы установить ни один кондиционер, тем более, что все соседние удобные места уже заняты кондиционерами соседей.

Мульти сплит с канальными кондиционерами

Реализация объекта на базе мульти сплит-систем Mitsubishi с канальными блоками

К объекту

Установка внутреннего блока с подключением его к ранее проложенным коммуникациям

Второй этап работ монтажа кондиционеров

Классический монтаж в два этапа. Представлены фотографии с работами по завершению установки

К объекту


Мультизональная система кондиционирования

Именно системы кондиционирования. Т.к. это уже далеко не бытовой сегмент, хотя, небольшие системы на 10-12 внутренних блоков зачастую ставим в коттеджах. Зачастую требует создания полноценного проекта кондиционирования и монтируется однозначно на этапе ремонта в помещении, т.к. суммарная длина коммуникаций мультизонального кондиционера может достигать нескольких сотен метров.

Монтаж VRV Daikin с внутренними блоками канального типа

Монтаж VRV Daikin

Установка VRV-системы Daikin с системой канального кондиционирования и вентиляцией

К объекту

Mini-VRV Daikin с установкой в коттедже

Mini-VRV Daikin с установкой в коттедже

Монтаж небольшой VRV-Daikin в загородном доме с приточной вентиляцией

К объекту

Запуск мультизональных кондиционеров

Запуск мультизональных кондиционеров Mitsubishi Electric и системы

К объекту

Монтаж VRF в Сбербанке с кассетными кондиционерами

Монтаж VRF кассетными кондиционерами

Монтаж VRF в Сбербанке с кассетными кондиционерами и вентиляцией

К объекту


Кассетные сплит-системы

Наиболее часто используемый тип при установке кондиционеров в офисы, торговые помещения, выставочные залы. Чем хорош? Методом установки: как правило, в офисных помещениях имеется чистовой потолок, который скрывает множество коммуникаций; вот под этот потолок и монтируется сам кассетный кондиционер. Видная лишь лицевая панель и створки жалюзи, которые способны распределить воздух по нескольким направлениям.

Кассетная сплит-система уже укомплектованы дренажными помпами, что позволяет отводит конденсат до ближайшей точки слива.

Общий вид системы кондиционирования и вентиляции
Внутренний блок консольного типа
Установка кассетных систем кондиционирования
Монтаж подпотолочного кондиционера в ЦОД МГУ

Далее - небольшая видео зарисовка с объекта по монтажу кассетной сплит-системы с привлечением нашего штатного альпиниста для выполнения работ при установке внешнего блока:

Монтаж кассетного кондиционера с альпинистом

Установка кассетных кондиционеров в серверной

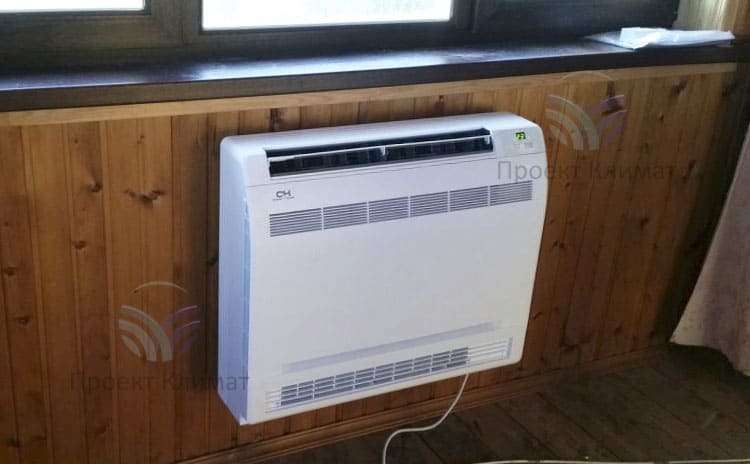

Консольные сплит-системы

Один из типов сплит-систем, применяемых в основном в офисах, торговых точках: устанавливается либо на пол, либо под потолок. Подавляющее большинство моделей предполагает возможность установки в любой плоскости.

Монтаж напольного инверторного кондиционера Toshiba. К сожалению, начало работ бригада не сняла, когда из стены торчат коммуникации (фреоновый контур), проложенные к внешнему блоку.
После подключение к фреоновой магистрали элементы отделки ставятся на место и выполняется процедура подключения питания и настройки каждого внутреннего блока
Монтаж теплового насоса завершён. Теперь не страшна ни холодная зима, ни жаркое лето
Консольный кондиционер Mitsubishi Electric

Из плюсов - занимает минимум места, спасая владельцев офисов, у которых под потолком не поместился кассетный тип кондиционера. Из минусов - зачастую достаточно мощные машины, как раз рассчитанные на коммерческое использование. Хотя у некоторых производителей, таких как Daikin (FVXG25K / RXG25L) или Toshiba (RAS-B10UFV-E / RAS-10SAV-E2) есть и бытовая серия: функциональная, с хорошим дизайном. Подобные модели часто ставим в коттеджах.
