ЖК Триколор: вентиляция и канальное кондиционирование

Проектирование и монтаж систем вентиляции и кондиционирования

Один из новых ЖК Москвы - Триколор. Далеко не первый объект по данному адресу. И каждый - не поход на предыдущий: разная архитектура квартир, разные заказчики и требования к системам.

В данном примере - создание систем вентиляции квартиры и канального кондиционирования.

Как и на любом другом объекте первый шаг - конкретизация технического задания со стороны заказчика. Нам нужно понять: что требуется создать. Неоднократные выезды проектировщиков и менеджеров объекта, встречи с заказчиком и его представителем (как правило - дизайнером). Всё это легло в основу для проведения расчётов и разработки проекта вентиляции и кондиционирования.

Зачем вообще мне проект?

Категорически нужен! База проекта - расчёт параметров воздушной среды: чтобы нигде не засвистело, закапало или не задуло вовсе. Контроль сроков! Контроль объёмов работ! Отсутствие не состыковок с дизайном и иными инженерными коммуникациями!


Ниже представлена пара графических элементов самого проекта (весь не выкладываем - слишком много):

Сводный план вентиляции и кондиционирования

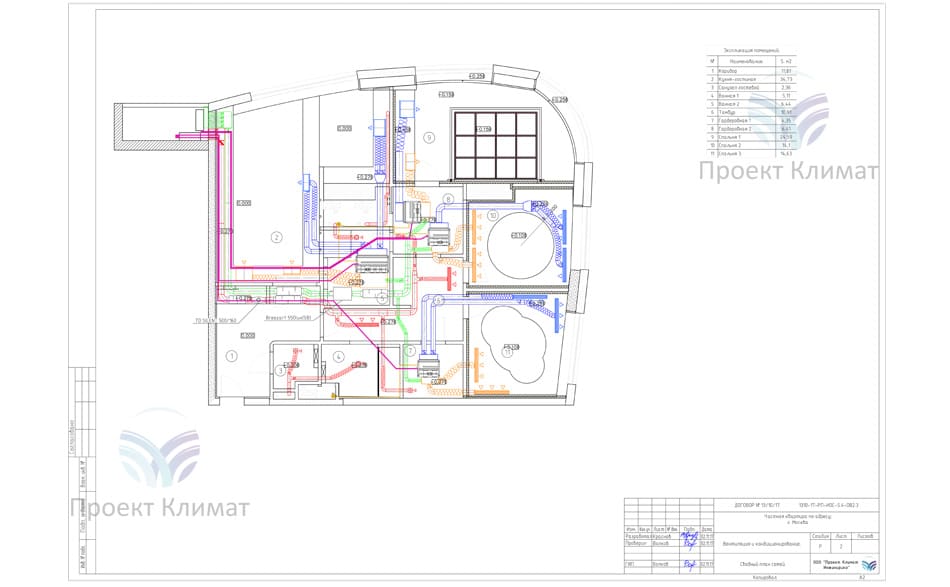

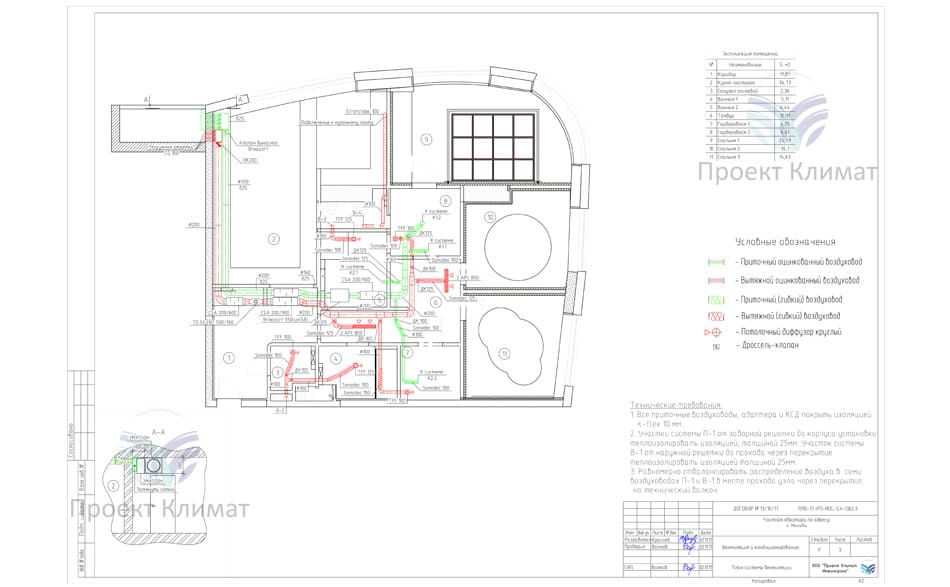

Сводный план систем вентиляции и канального кондиционирования воздуха

Сводный план проекта по канальному кондиционированию квартиры

Раздел проекта, посвящённый реализации канальной системе

Сводный план проекта по вентиляции квартиры

План создания приточной вентиляции в городской квартире

Аксонометрическая схема вентиляции и канального кондиционирования

Аксонометрическая схема каждой в отдельности систем


А далее - фотографии с объекта, на которым мы реализовываем задуманное.

Монтаж на стадии ремонта

Заведение воздуховодов с улицы

Шаг №1

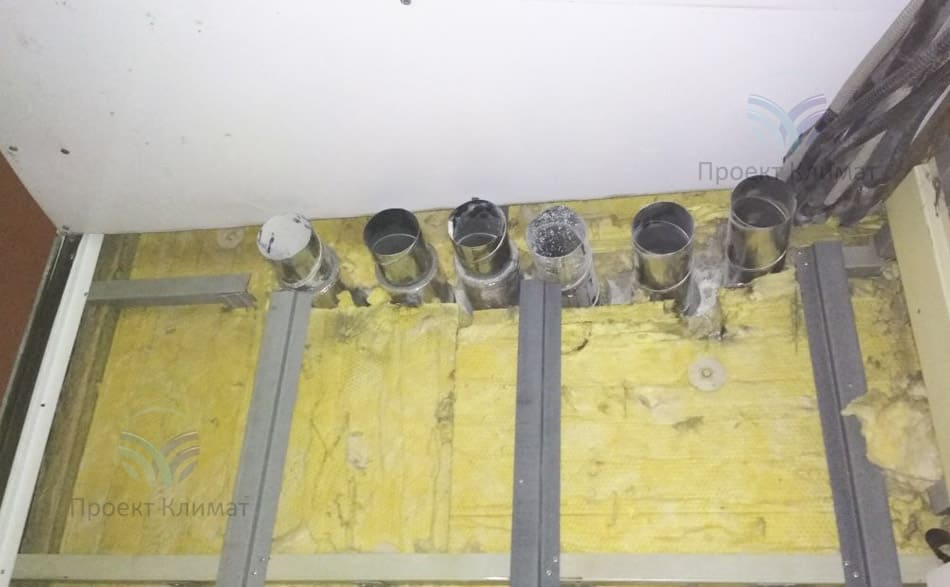

Заведение воздуховодов с улицы. Много воздуховодов 125-го сечения. Больше - нельзя по требованию управляющей компании, хотя можно было обойтись и одним
Внутренний блок канальной сплит-системы

Шаг №2

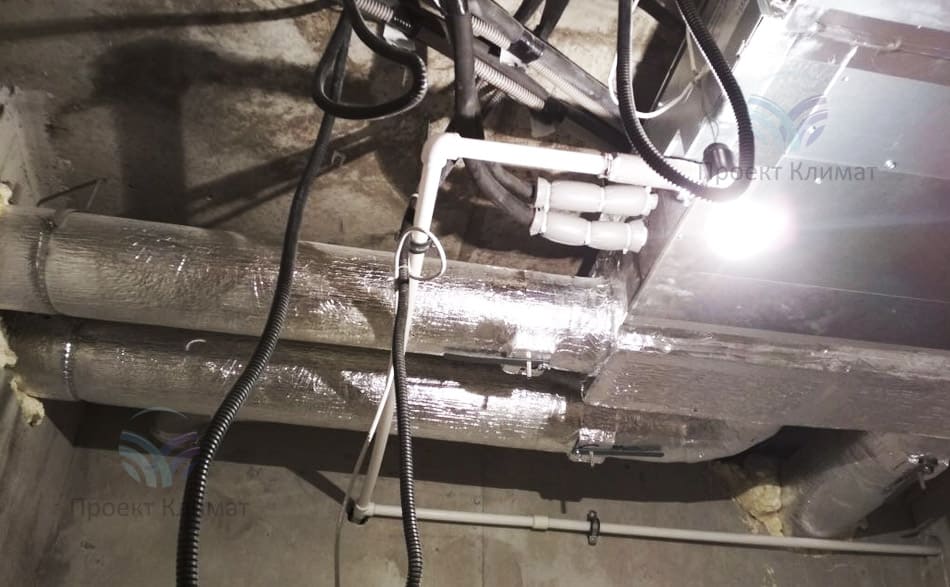

Внутренний блок канальной сплит-системы. Уже вывешен под потолок, закреплены адаптеры на забор и раздачу воздуха, подведены воздуховоды и выполнен отведён дренажа в канализацию
Воздуховоды и адаптеры

Шаг №3

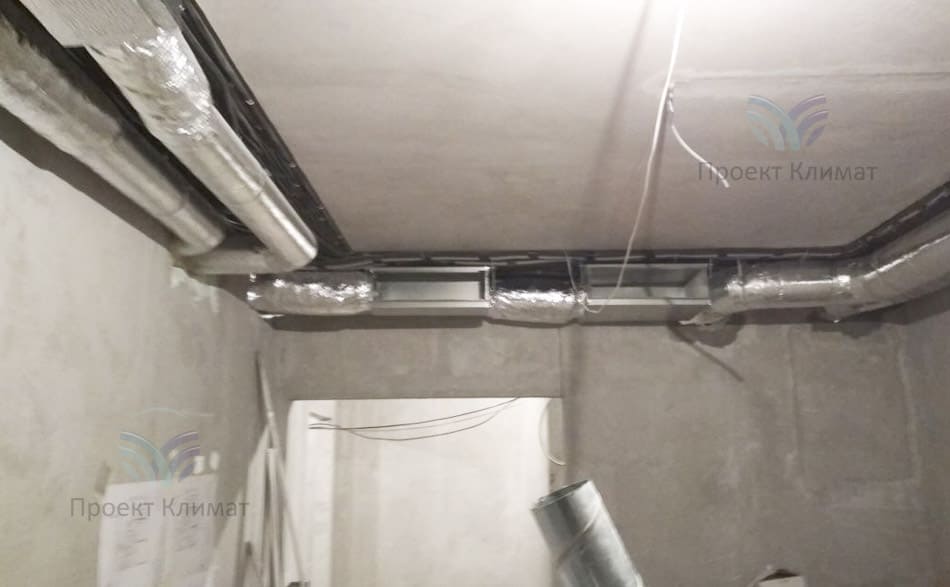

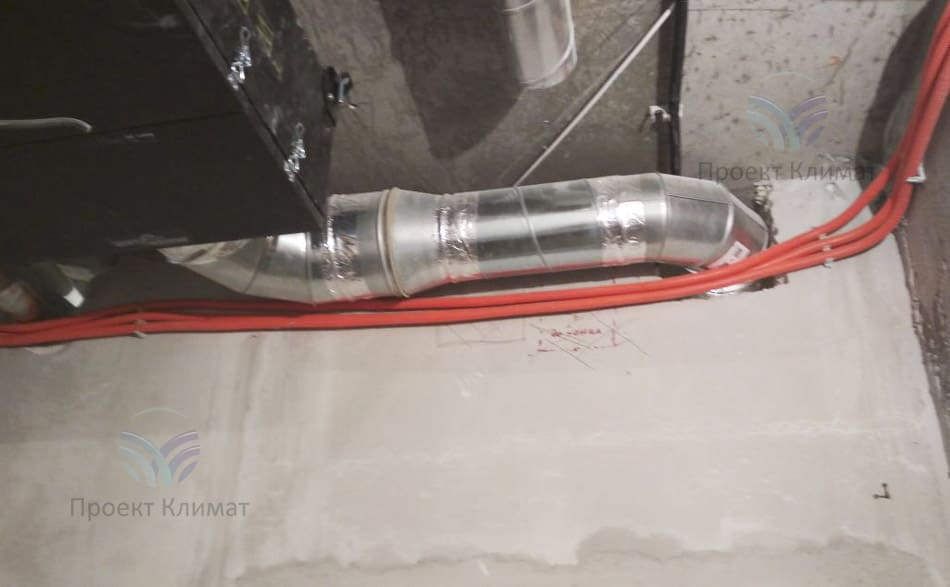

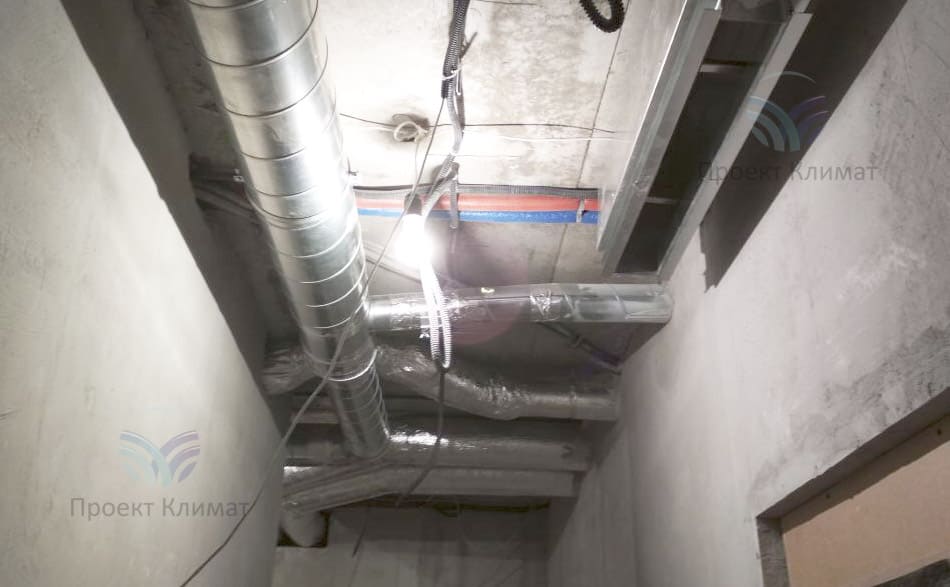

Воздуховоды и адаптеры системы вентиляции и канального кондиционирования. Вместе с фреоновыми трассами (в чёрной теплоизоляции) разнесены по периметру - в местах наличия опуска потолка
Система воздуховодов

Шаг №4

Система воздуховодов с клапанами, оборудованными электроприводами, которые по заложенной логике системы автоматики будут управлять раздачей воздуха по помещениям
Адаптер под решётку

Шаг №5

Адаптер под решётку и система воздуховодов. Ничего из представленного видно не будет после окончания ремонта в квартире
Система вентиляции и кондиционирования

Шаг №6

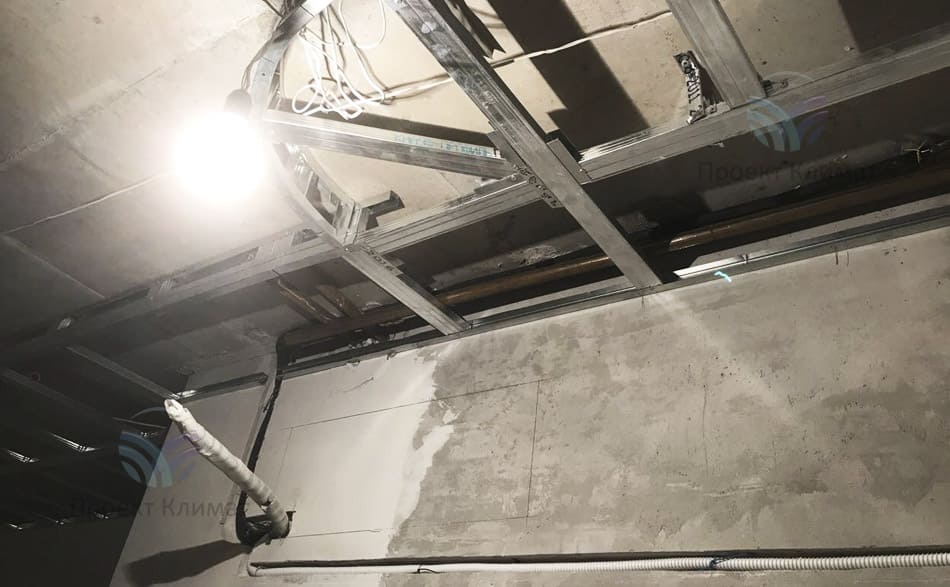

Система вентиляции и кондиционирования уже частично зашита под направляющими, на которые будет в дальнейшем закреплены потолки
Система воздуховодов в квартире

Шаг №7

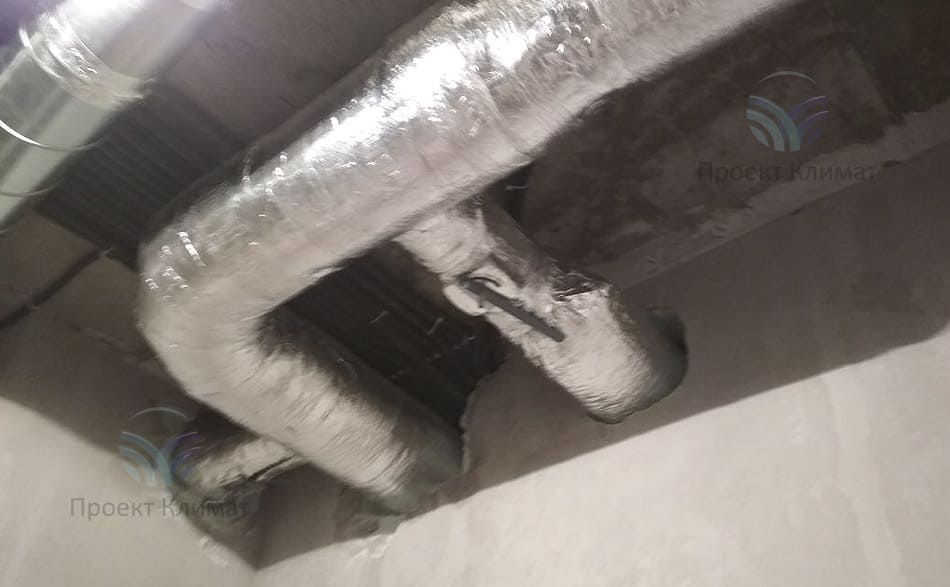

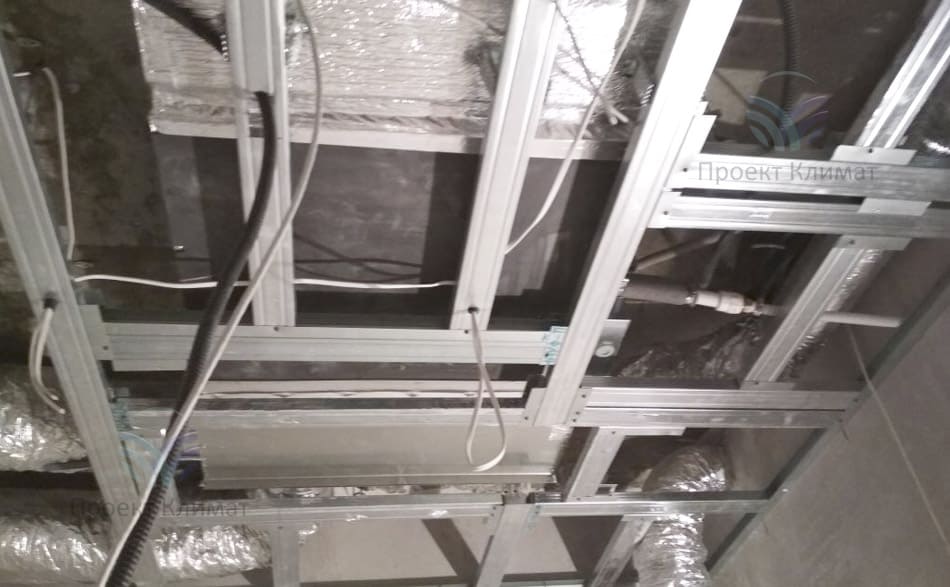

Система воздуховодов в квартире. И квартира немаленькая, и коммуникаций много: благо, что высота потолков позволяет скрыть все коммуникации
Внутренний блок канальной сплит-системы

Шаг №8

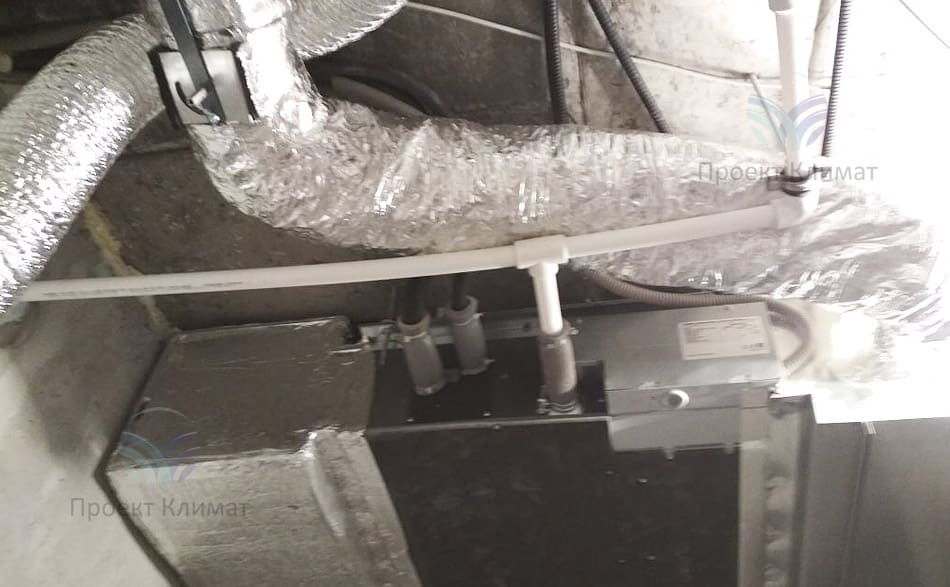

Ещё один внутренний блок канальной сплит-системы с подведёнными воздуховодами и смонтированными адаптерами
Канальный фильтр-бокс

Шаг №9

Канальный фильтр-бокс системы вентиляции отвечает за дополнительную (помимо приточной установки) очистку воздуха, подаваемого в квартиру
Трасса под настенный кондиционер

Шаг №10

Не все блоки канального типа. На фотографии - подготовка под последующую установку классического кондиционера настенного типа. Вариантов - множество, мы поможем подобрать оптимальный!
Монтаж воздуховодов в квартире

Шаг №11

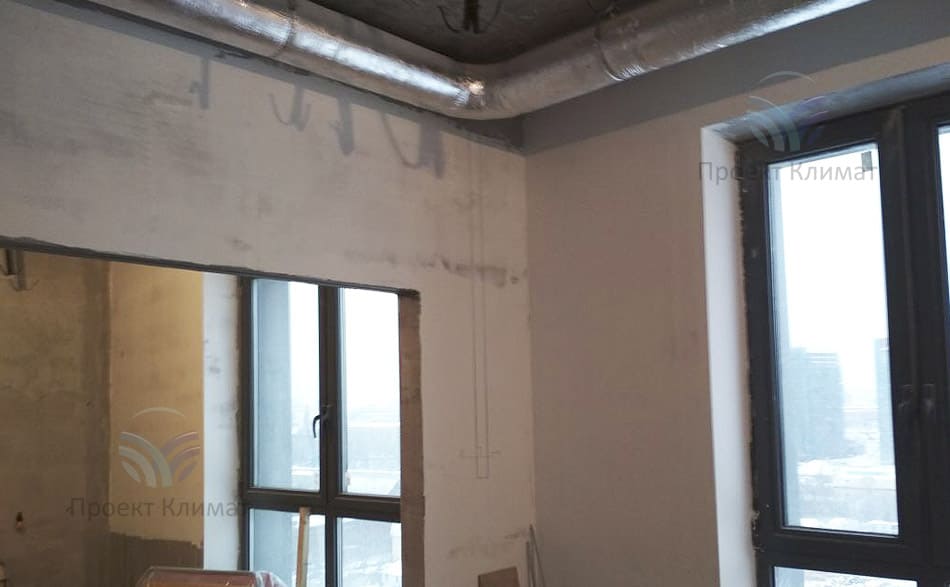

Монтаж воздуховодов в квартире: прокладываем вдоль стен - пытаемся сохранить высоту потолка

Красивого мало. Скорее страшновато. Но если вы решитесь на создание вентиляции и кондиционирования, а может ещё и систему контроля влажности воздуха и его фильтрацию пожелаете интегрировать, то результат после завершения всех работ будет примерно вот таким:

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Лаконично, красиво: решётка канального кондиционера


Канальное кондиционирование квартир. Для требовательных интерьеров, где необходима лаконичность, ориентация на дизайн и отсутствие отвлекающих элементов, типа внутренних блоков настенного типа
Щелевые решётки под адаптеры систем кондиционирования и вентиляции в квартире
Решётки канального кондиционера в квартире не искажают интерьер, их попросту не видно
Решётки системы кондиционирования и вентиляции
