Загородный дом: кондиционер на 4 комнаты

Пример установки мульти сплит Mitsubishi

Жаль, что фотографии первого этапа не нашли. Но чтобы вы понимали, что примерно бывает на объектах с установкой кондиционера на стадии ремонта - представили пару фотографий с закладкой коммуникаций:

Монтаж фреонового контура мульти сплит
Закладка трасс мульти сплит в коттедже
Прокладка фреоновой трассы кондиционера
В штробе надёжно крепится сам фреоновый контур

На первом этапе проводятся основные работы, связанные с:

  • выполнением штрабы под трассу для её укладки в стенах, если идём не по потолку
  • креплением самой трассы, отведение дренажа (за окошко или в канализацию - тут от воли заказчика и технической возможности всё зависит)
  • бурение отверстий на фасад и между помещениями
  • вывеска внешнего блока (при необходимости альпиниста иногда оставляется на второй этап, чтобы дважды не вызывать и не переплачивать)

В данном примере в качестве кондиционера в загородный дом выбрана инверторная мульти сплит-система Mitsubishi Electric MXZ-4E72VA внешний блок, рассчитанная на независимое охлаждение четырёх помещений при использовании всего одного внешнего блока.

Второй этап монтажа мульти сплит Mitsubishi Electric

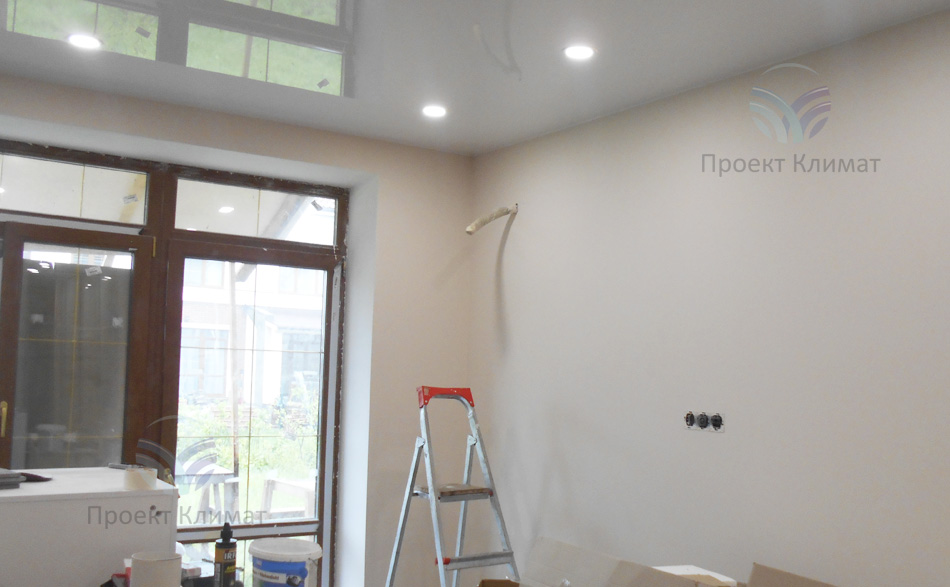

Начало монтажа настенного кондиционера

Шаг №1

Начало монтажа настенного кондиционера: классическая картина после окончания ремонта

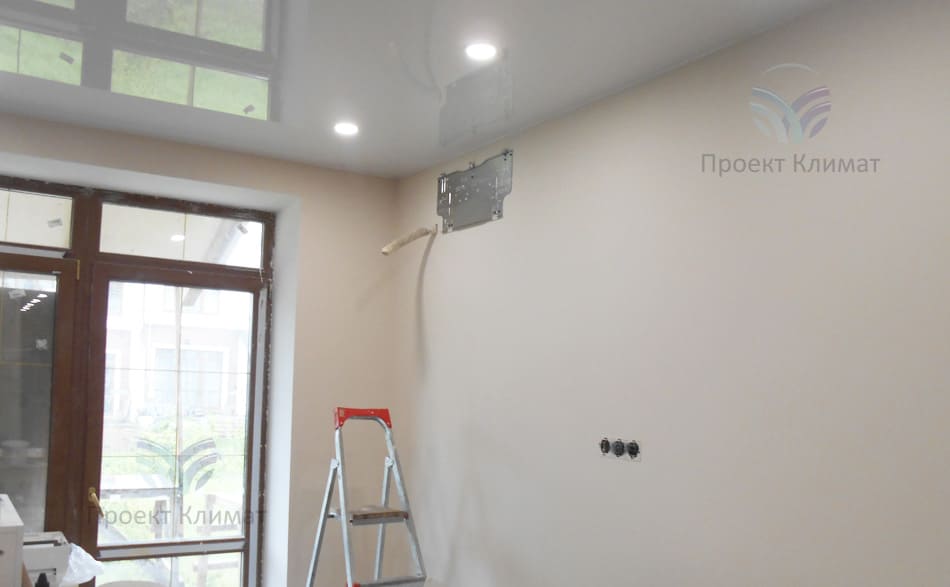

Монтажная пластина под кондиционер

Шаг №2

Монтажная пластина под кондиционер монтируется по уровню на ранее согласованное место установки
Подготовка фреоновой трассы к монтажу

Шаг №3

Подготовка фреоновой трассы к монтажу кондиционера заключается в её укорачивании, насаживании накидных гаек, развальцовке окончаний медных трубок (самый важный момент)

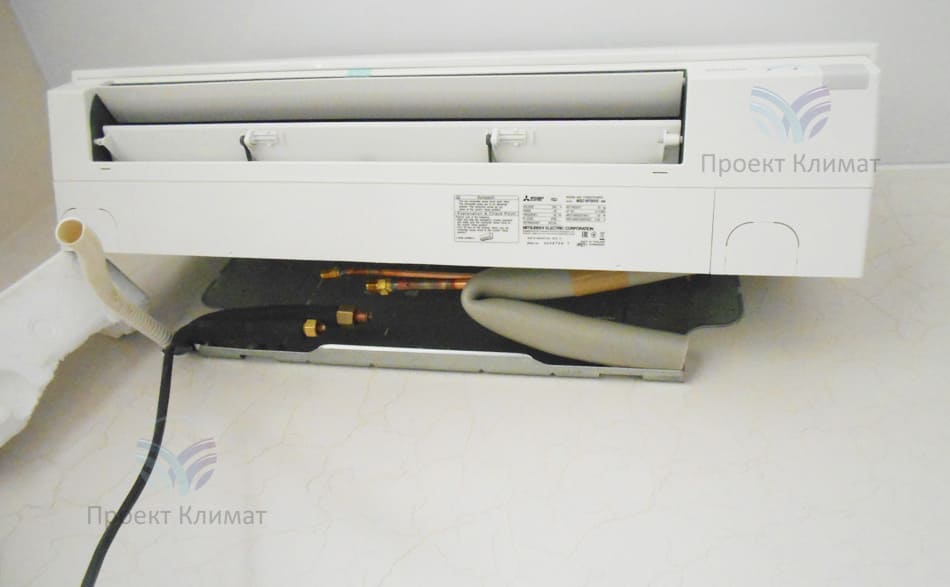

Установка внутреннего блока мульти сплит-системы

Шаг №4

Установка внутреннего блока мульти сплит-системы. Частично разбирается для упрощения доступа к элементам подключения электрической части
Результат завершения установки кондиционера

Шаг №5

Результат завершения установки кондиционера: классика жанра. Это уже соседняя комната, т.е. второй блок мульти сплит

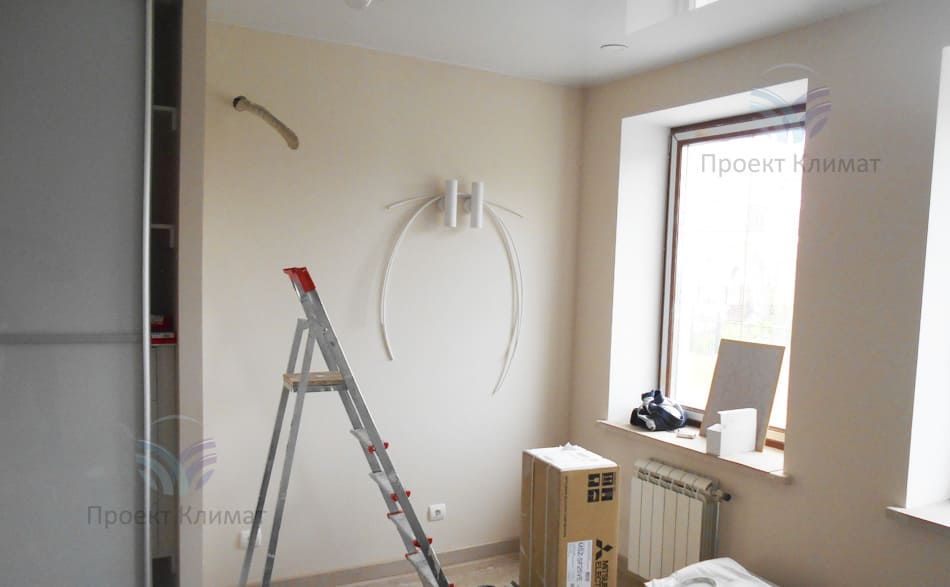

Третий блок мульти сплит

Шаг №6

Третий блок мульти сплит-системы Mitsubishi - из той же серии (MSZ-SF). Но пока его нет, только "заготовка" в виде заложенной ранее фреоновой трассы
Подключение фреоновой трассы

Шаг №7

Подключение фреоновой трассы к внутреннему блоку

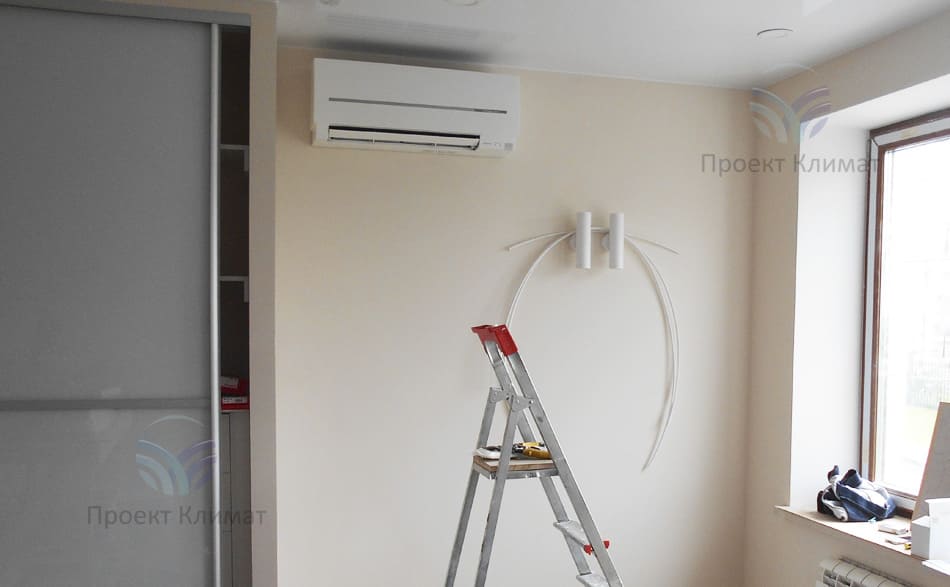

Настенный кондиционер в загородном доме

Шаг №8

Третий внутренний блок - завершён монтаж: ни одного сантиметра коммуникаций

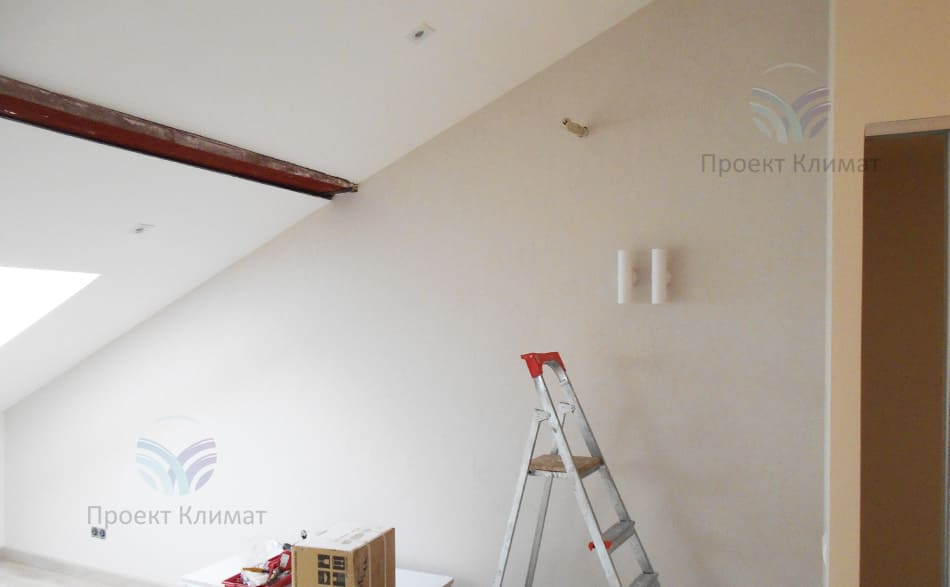

Четвёртая сплит-система

Шаг №9

Четвёртая сплит-система, вернее, пока что только коммуникации под неё
Mitsubishi MSZ-SFVE

Шаг №10

Mitsubishi MSZ-SFVE. Выполняются те же нехитрые, но чёткие и технически грамотные операции с крайним кондиционером на мансарде
Кондиционер в интерьере

Шаг №11

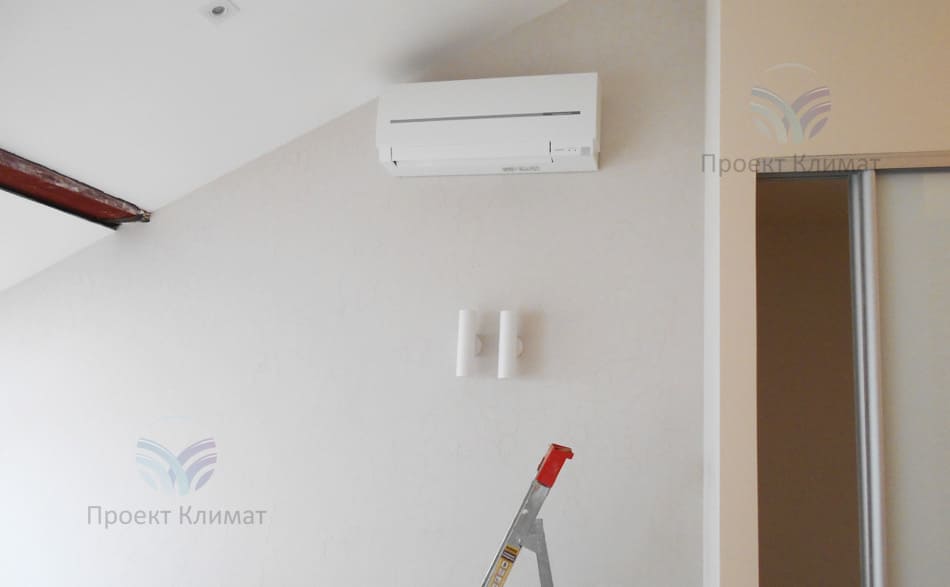

Кондиционер в интерьере: лаконично и красиво. Всего-то разбить установку на два этапа

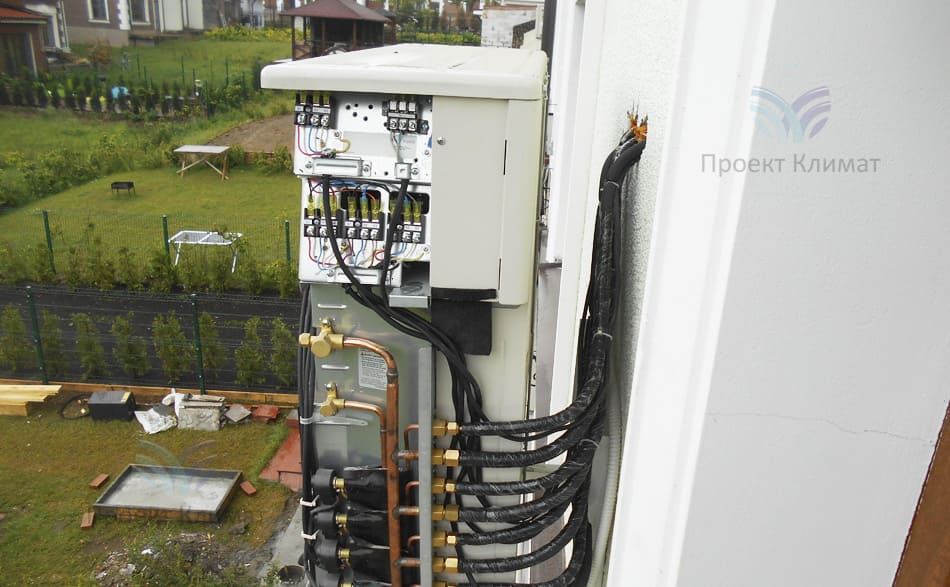

Внешний блок мульти сплит-системы

Шаг №12

Внешний блок мульти сплит-системы также частично разбирается для подключения вакуумного насоса

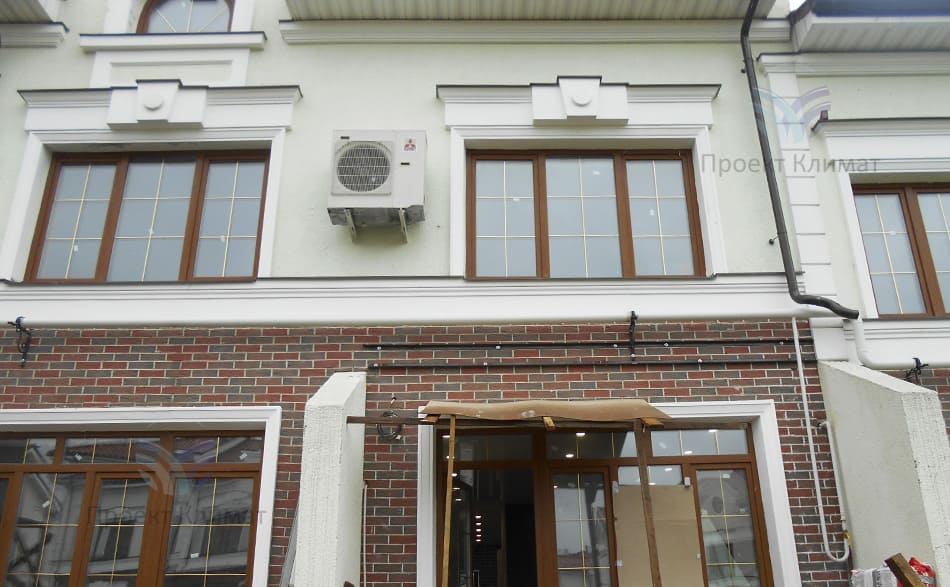

Мульти сплит на фасаде загородного дома

Шаг №13

Мульти сплит на фасаде загородного дома. Всего один блок, а не четыре!
Мульти сплит система запущена

Шаг №14

Мульти сплит система запущена, объект сдан заказчику

После продувки трасс азотом (удаление пыли и посторонних предметов - всякое бывает на объектах) с последующим обязательным вакуумированием (для удаление уже влаги, содержащейся в воздухе) выполняется открытие кранов и запуск фреона в трассу. Мульти сплит-система выводится на рабочие режимы, работа демонстрируется заказчику и сдаётся по акту.

Ещё одна звёздочка. Ещё один довольный нашей работой клиент. Здорово и приятно!


Подмосковье, загородный дом

220 м2
