Второй этап монтажа VRF Pioneer в загородном доме

Мультизональный кондиционер Pioneer в коттедже

Первая стадия работ проведена более года назад. Строительство загородного дома - дело долгое, тем более такого. Тем большее внимание стоит уделить выбору компании, которая выполнит проект кондиционирования, увязав его с инженерными системами, проведёт подбор оборудования, закладку коммуникаций, а затем, спустя год, два или три - приедет и завершит однажды начатое.

Жаль, что фотографий с первого этапа не сохранилось. Но то, как выглядел объект, можно представить из следующих примеров:

Монтаж фреонового контура мульти сплит
Закладка трасс мульти сплит в коттедже
Прокладка фреоновой трассы кондиционера
В штробе надёжно крепится сам фреоновый контур

Длина трасс - более сотни метров. Несколько разветвителей, разные типы блоков, множество паяных соединений. Ошибка на стадии закладки - гарантия больших неприятностей, связанных с поиском течи, разбором потолка ли стен для исправления коммуникаций. И это при готовом ремонте. Свежем готовом ремонте.

Да, одним из пунктов завершения первого этапа были работы по опрессовке всех коммуникаций: все выводы под внутренние блоки были запаяны, а во фреоновую магистраль закачан азот под давлением в 40 атмосфер, в трассу вмонтирован манометр. Отсутствие изменений давления и показало герметичность всех коммуникаций.

Завершение работ по монтажу VRF

Внешний блок мультизонального кондиционера

Шаг №1

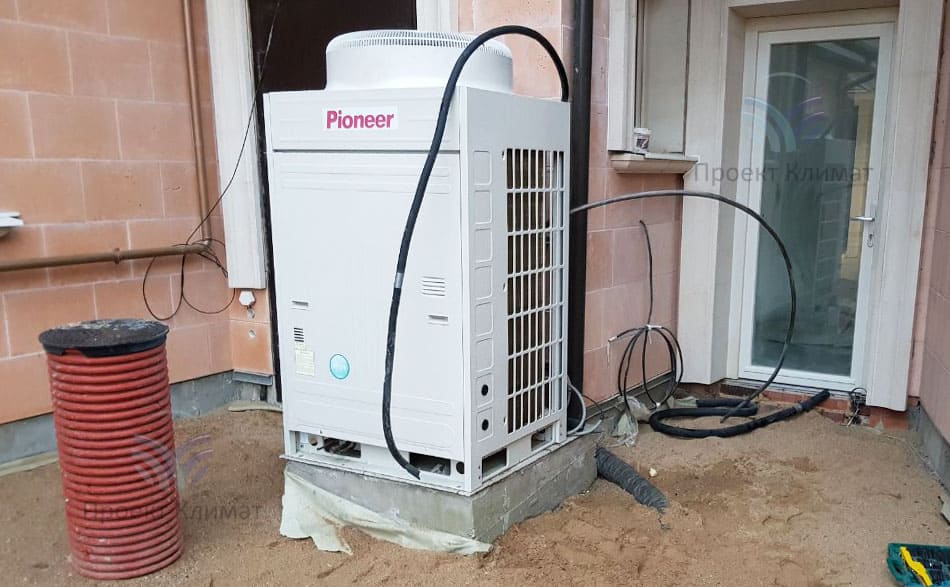

Внешний блок мультизонального кондиционера - так, как он был оставлен после завершения первого этапа установки, т.е. прокладки коммуникаций
Подготовка к подключению

Шаг №2

Подготовка к подключению внешнего блока: разбор, подведение трассы
Пайка трубопроводов

Шаг №3

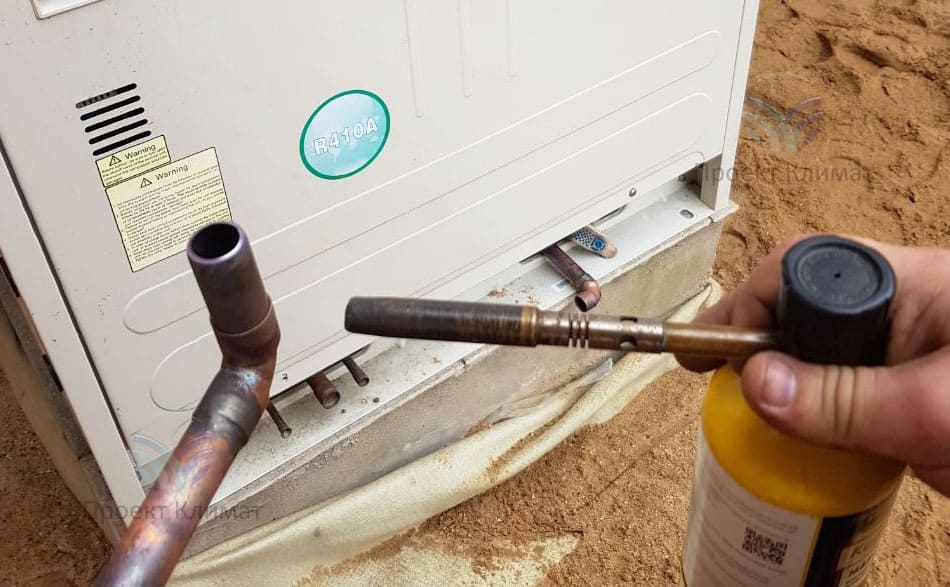

Пайка трубопроводов. Большой диаметр подключается только через пайку. Выполняется только под азотом для предотвращения окисления меди внутри трассы

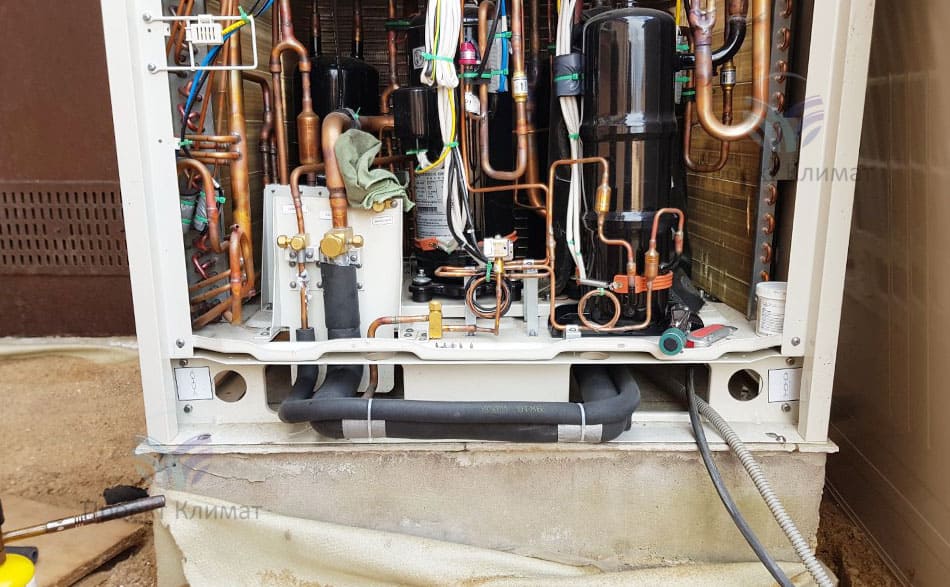

Подключение трассы к VRF

Шаг №4

Подключение трассы к VRF завершено, переходим к внутренним блокам

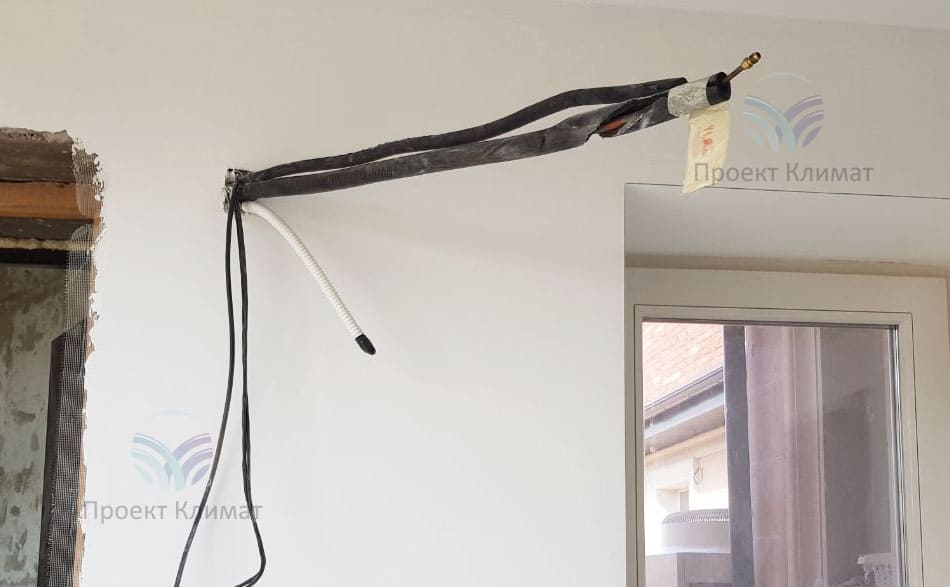

Подготовка трассы для монтажа внутреннего блока

Шаг №5

Подготовка трассы для монтажа внутреннего блока. Так выглядят коммуникации фреонового контура с момента их закладки на стадии ремонта в коттедже
Подготовка фреонового контура

Шаг №6

Подготовка фреонового контура заключается в его укорачивании, развальцевании для последующего подключения
Завершение установки внутреннего блока

Шаг №7

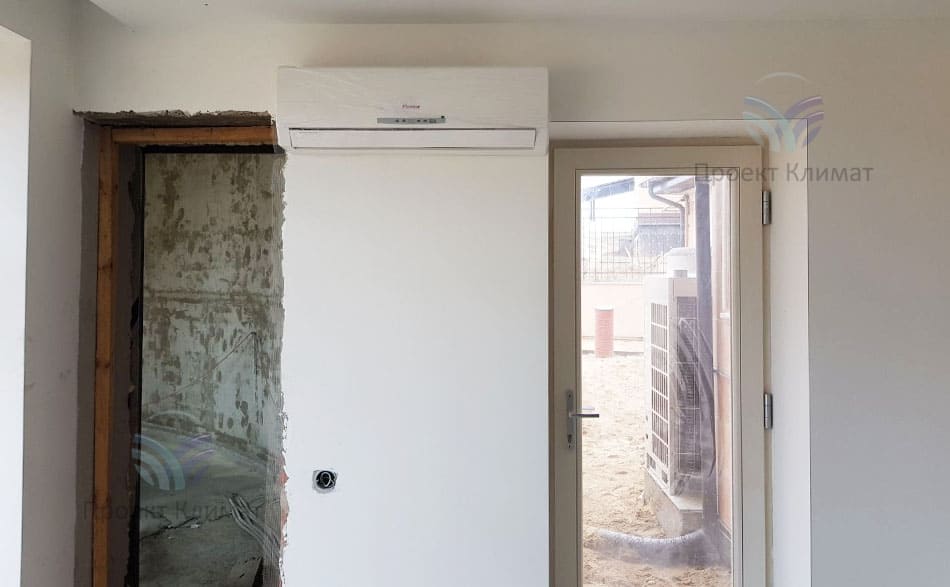

Завершение установки внутреннего блока. Ремонт на всём объекте ещё не окончен, но нам важна стена. А она - готова.

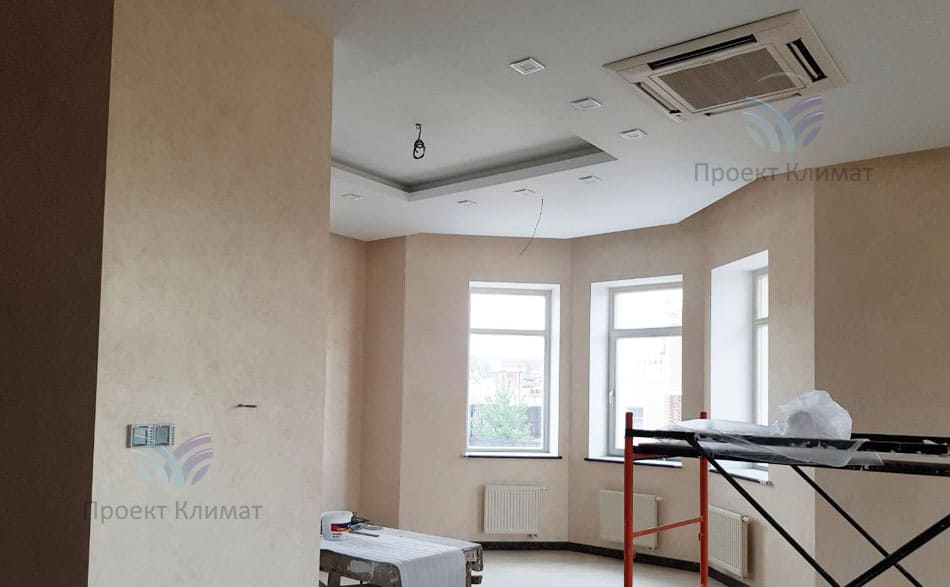

Подключение кассетного кондиционера

Шаг №8

Подключение кассетного кондиционера. Не все блоки настенного типа. В загородном доме кассетный вариант часто применим
Декоративная панель кассетной сплит-системы

Шаг №9

После завершения монтажа видна лишь декоративная панель кассетного кондиционера с ИК-приёмником
Внешний вид кассетного кондиционера

Шаг №10

Улучшенное распределение воздуха (по четырём направлениям), минимальное воздействие на интерьер
Кассетный кондиционер VRF системы

Шаг №11

Кассетный кондиционер VRF системы на мансарде

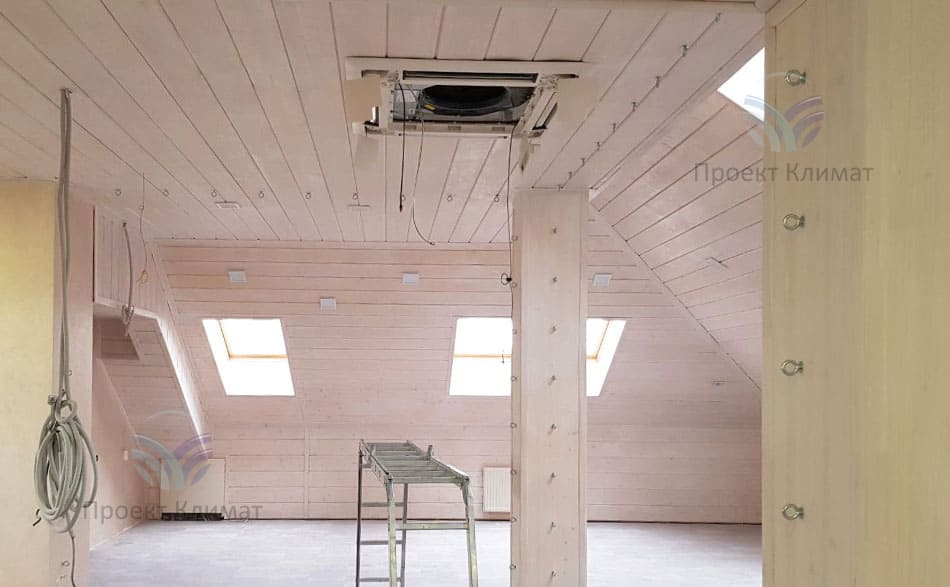

Подключение кассетной системы к фреоновому контуру

Шаг №12

Подключение кассетной системы к фреоновому контуру было выполнено ещё на стадии ремонта. Сейчас - просто навеска панели и её подключение

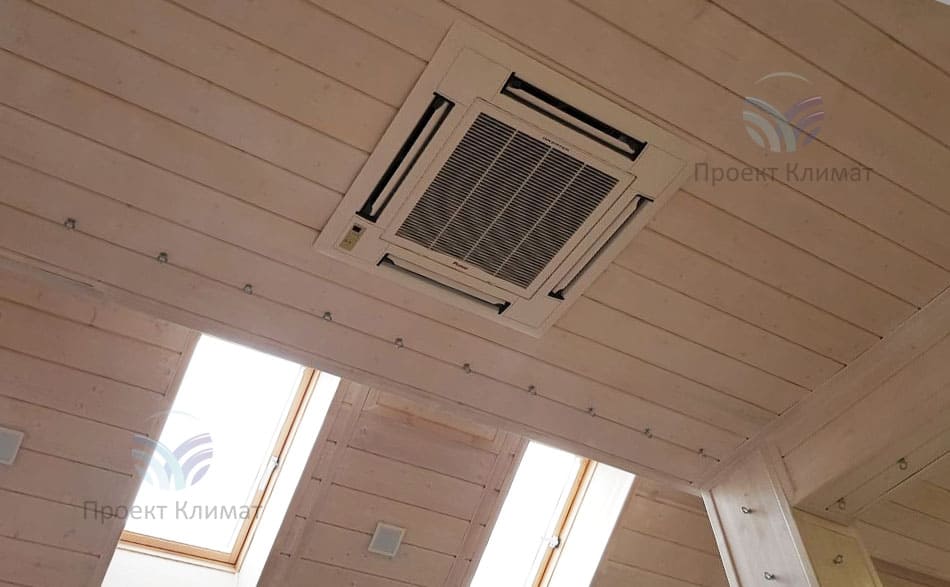

Кассетный кондиционер на мансарде

Шаг №13

Кассетный кондиционер на мансарде в коттедже

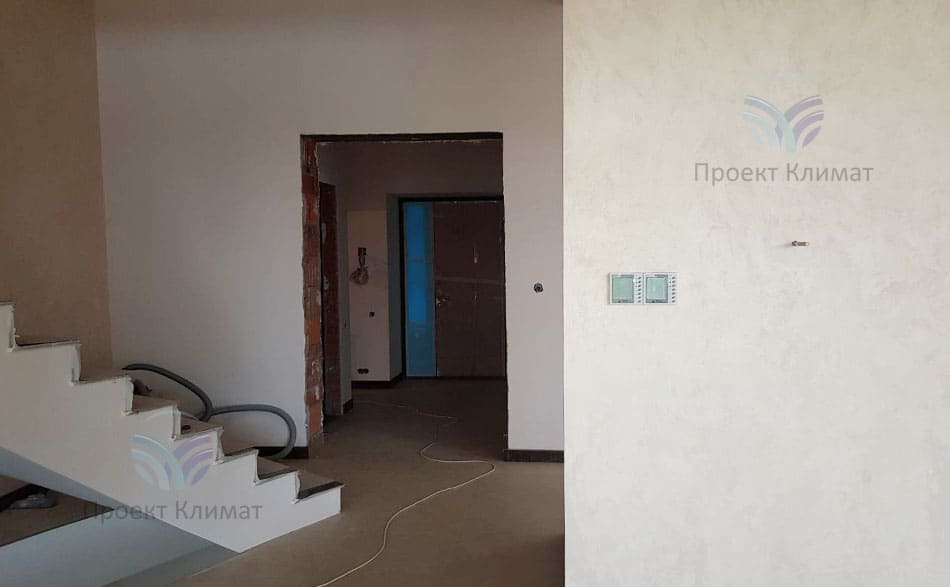

Пульты управления кондиционерами

Шаг №14

Пульты управления кондиционерами - настенного исполнения. Это верный шаг: в большом доме пульты ох как часто теряются
Ещё один настенный кондиционер VRF Pioneer

Шаг №15

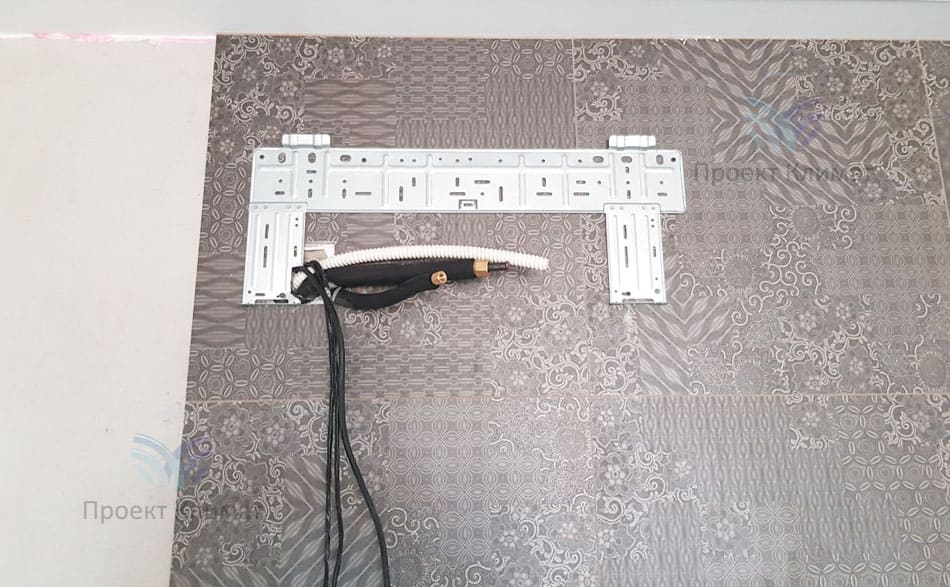

Ещё один настенный кондиционер VRF Pioneer. Вернее, пока что - место, куда он будет установлен

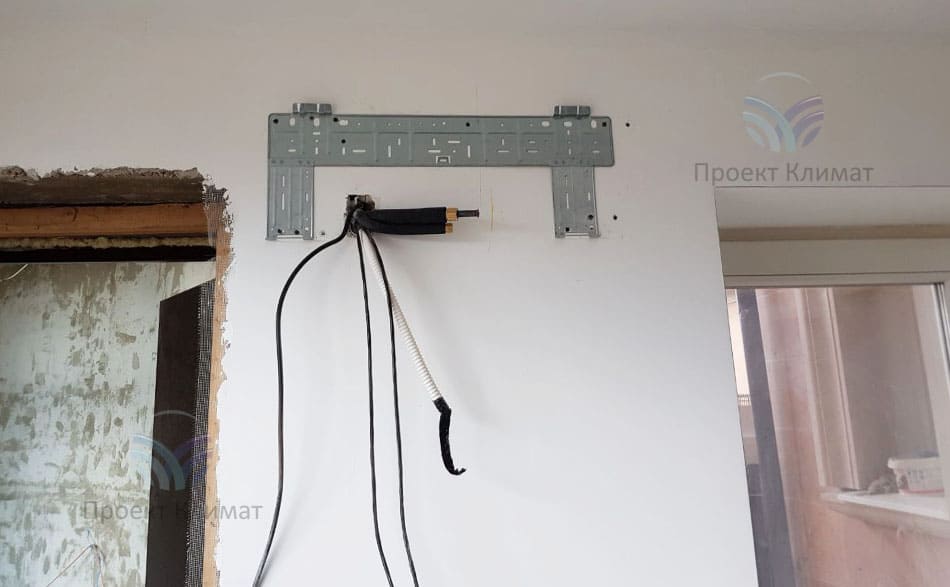

Начало установки внутреннего блока

Шаг №16

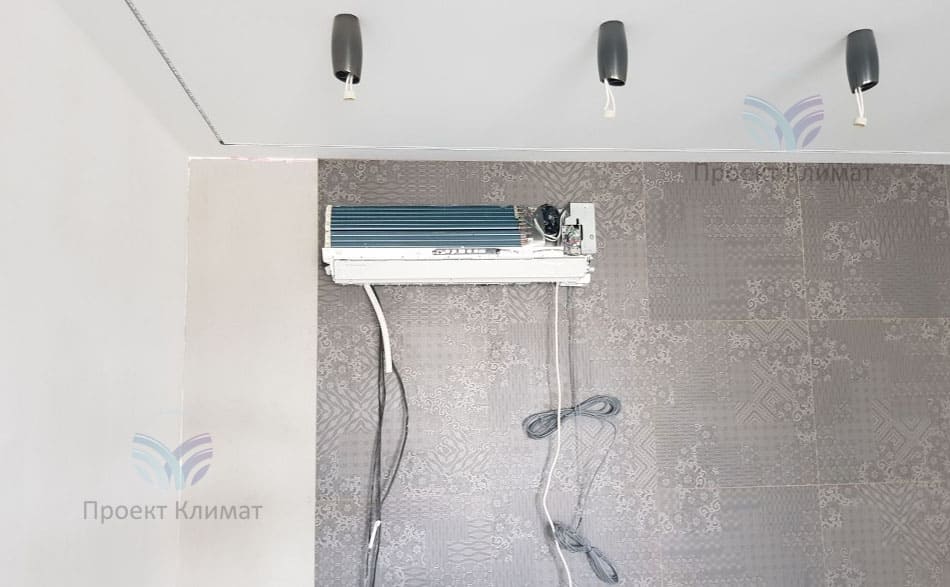

Начало установки внутреннего блока
Результат установки

Шаг №17

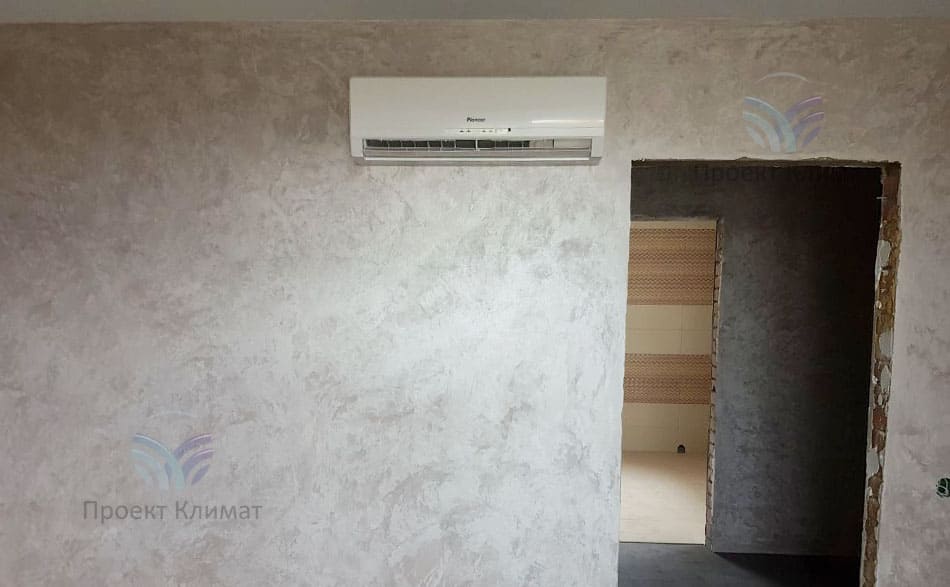

Результат установки. Таких кондиционеров по всему дому несколько

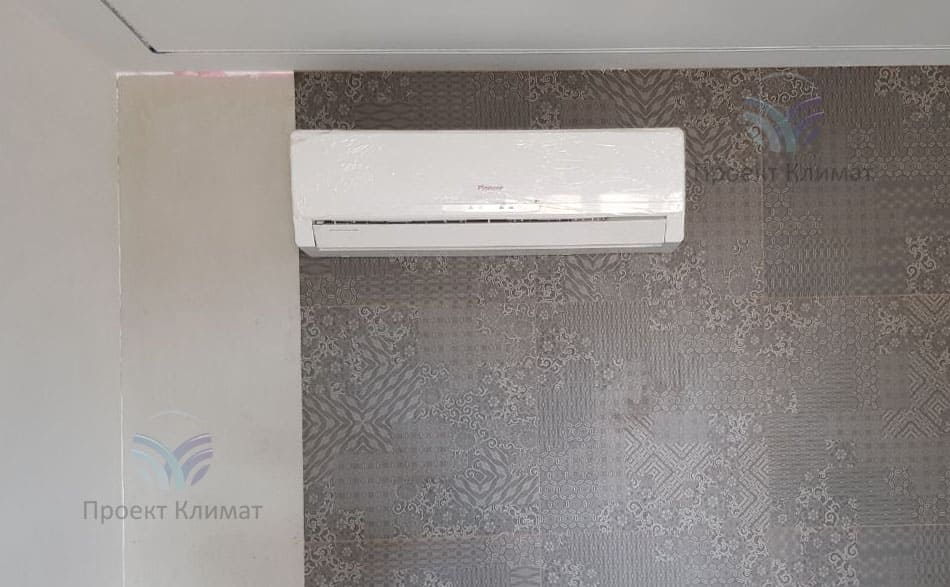

Настенный кондиционер

Шаг №18

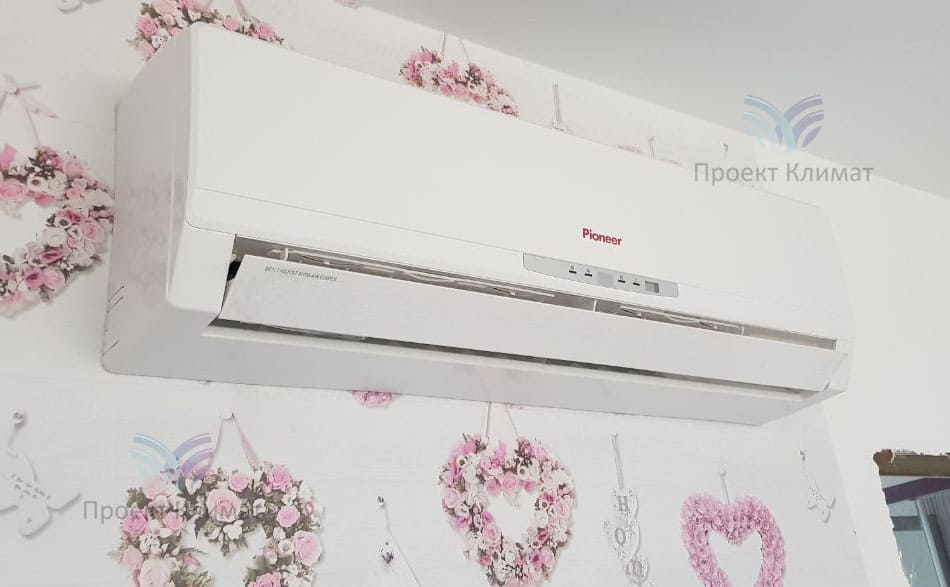

Настенный инверторный кондиционер. Завершение монтажа
VRF Pioneer

Шаг №19

VRF Pioneer - недорогое и надёжное оборудование. Классический дизайн, наличие всех необходимых функций

Выбор мультизонального кондиционера для загородного дома обоснован тем, что при попытке охладить пять, шесть и более помещений вы получите ворох из "скворечников" внешних блоков на фасаде здания. Да и размещение внешних от внутренних блоков может достигать десятков метров: не каждый кондиционер с этим справится. VRF система - справится, она создана для этого.

После установки VRF происходит вакуумирование трассы, запуск фреона, тестовый прогон и тестовый запуск системы.


Подмосковье, загородный дом

380 м2
