VRV Daikin в ЖК "Триколор": первый и второй этапы работ

Фотографии с первого этапа

ЖК "Триколор" - один из крупнейших комплексов Москвы. Бизнес-класс в жилом сегменте, подавляющее большинство жильцов создают достойные условия проживания: создают систему вентиляции и кондиционирования.

Требование, предъявляемые к инженерным системам чётко прописаны. Одно из них - размещение внешних блоков на общем балконе. При наличии должным образом созданного проекта системы кондиционирования этот вопрос закрывается достаточно легко.

"Проект Климат" - член СРО на проектирование и СРО на монтажные работы на объектах капитального строительства: мы имеем официальное право на проведение работ!

Размещение блока - удалённое, обычный кондиционер попросту не сможет прокачать подобную длину фреонового контура, либо потребуется достаточно мощный блок, но насколько адекватно ставить кондиционер, рассчитанный на 70-90 м2 на комнату в 20м2! Да и сколько блоков потребуется! А место есть только под один внешний.

Блок-распределитель мультизонального кондиционера

Мульти сплит система способна охладить с помощью одного внешнего сразу несколько (до восьми) комнат. Но трассы ведутся отдельно: от внешнего - до каждого внутреннего и их суммарная протяжённость выйдет за рамки допустимого. Выход один - монтаж VRV системы (мультизональный кондиционер). Его суть в том, что изначально прокладывается одна магистральная линия, которая в дальнейшем делится блоком-распределителем (или даже делителями потока) на несколько, подводя хладагент к каждому внутреннему блоку.

На данном объекте заказчиком было принято решение о монтаже мультизональной системы Daikin - mini VRV RXYSQ4P8V1 внешний блок, которая удовлетворяла техническому заданию, полученному под проектирование. Далее представлен первый этап установки VRV.

Первый этап монтажа VRV Daikin на этапе ремонта

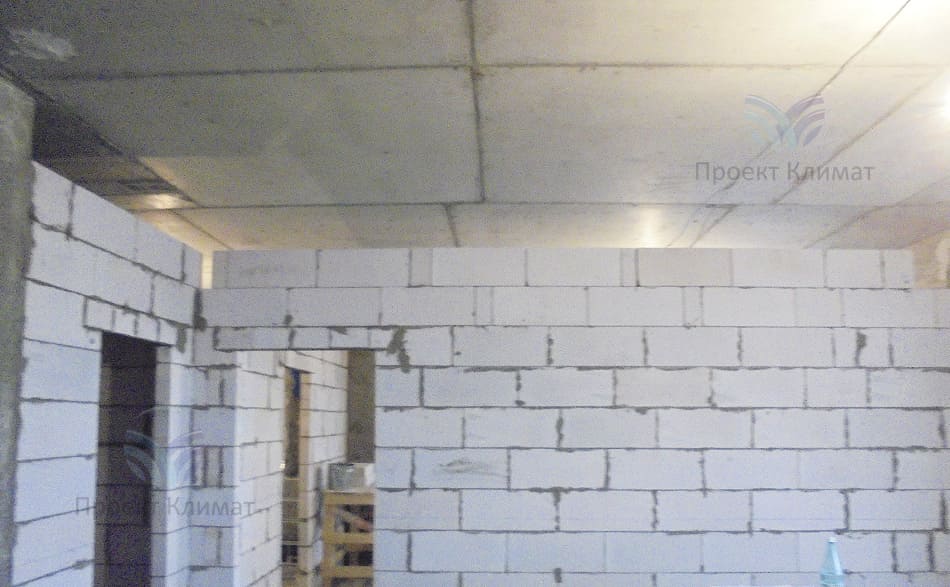

Выход на объект

Шаг №1

Самое время выходить на объект: возведены стены, ничего не мешает приступить к прокладке фреонового контура
Трасса под внешний блок

Шаг №2

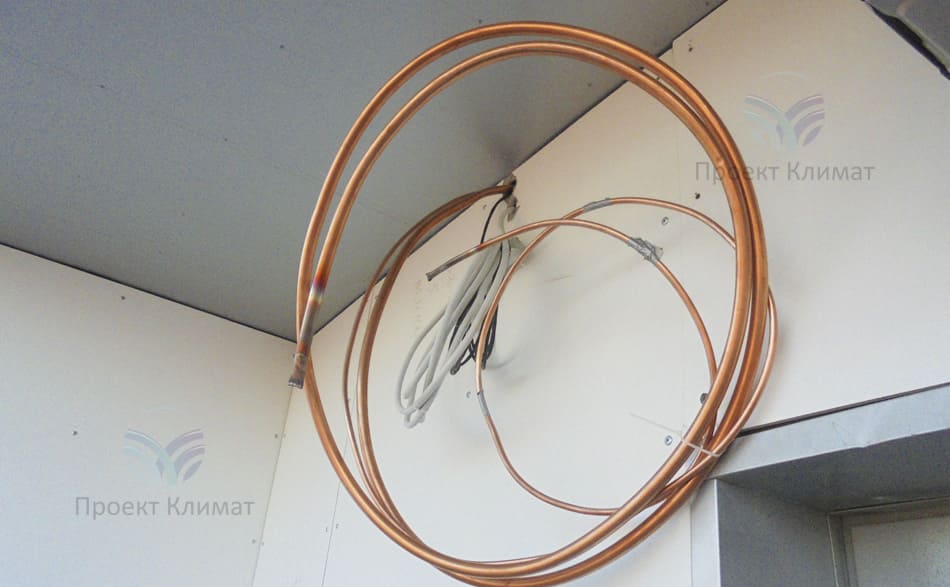

Внешний блок будет вывешен на пожарном балконе (с согласования с ТСЖ). Планируется установить на втором этапе, на настоящий момент выведена трасса под заранее определённое место
Прокладка фреонового контура

Шаг №3

Прокладка фреонового контура выполняется через общий коридор под подвесным потолком

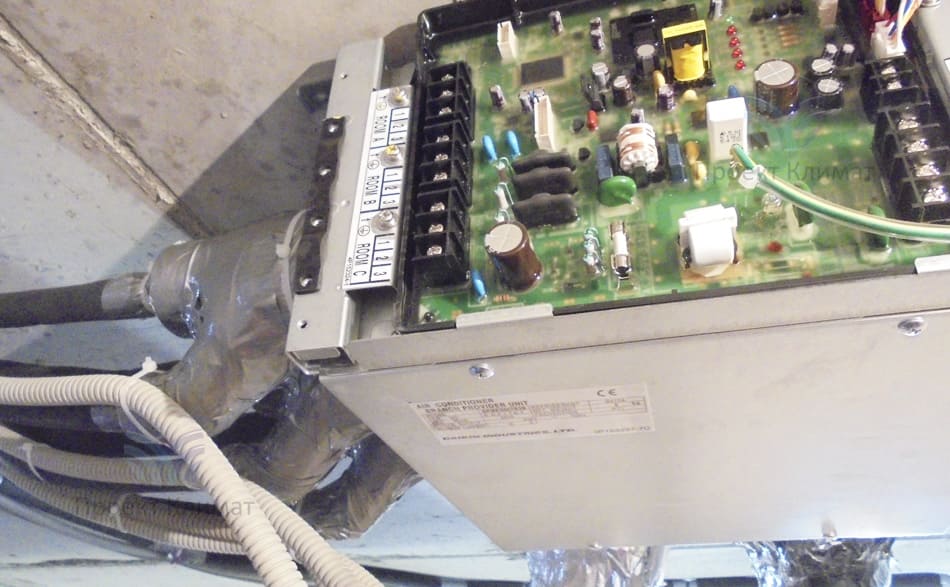

Блок распределитель Daikin

Шаг №4

Блок-распределитель Daikin. Отвечает за разделение одного магистрального контура и распределение на несколько различных контуров с подведением до каждого кондиционера

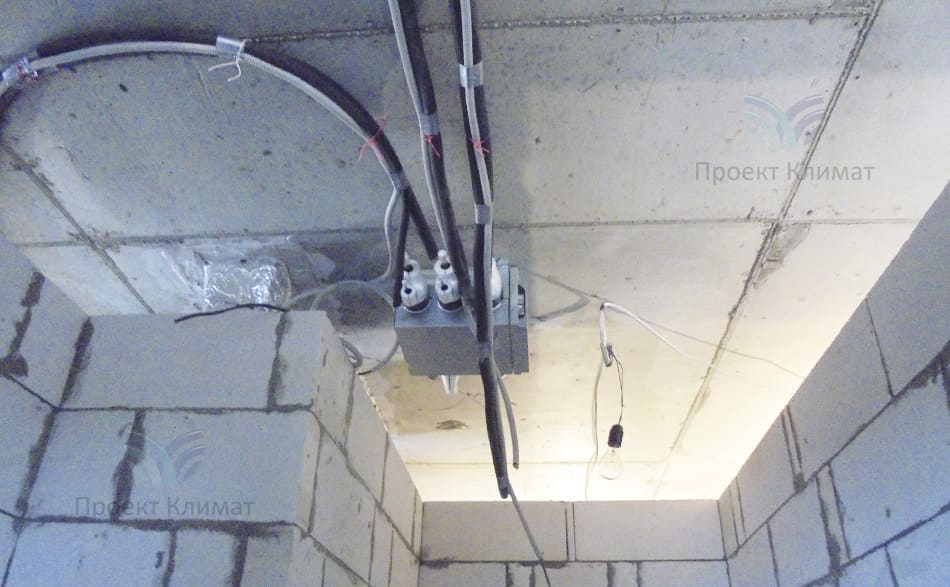

Разведение трасс

Шаг №5

От блока-распределителя фреоновые трассы расходятся по помещениям. Самый короткий маршрут - по потолку, да и работ так меньше - нет необходимости штробления стен

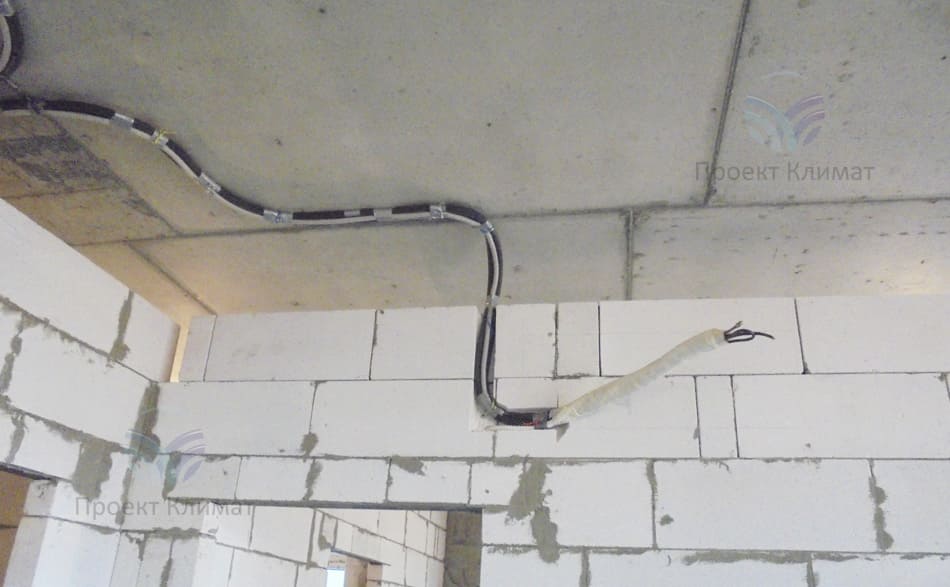

Вывод трассы под кондиционер

Шаг №6

Вывод трассы под кондиционер: так она и останется до окончания ремонта. После опуска с потолка прокладывается в штробе и будет скрыта под чистовой отделкой
Отвод дренажа

Шаг №7

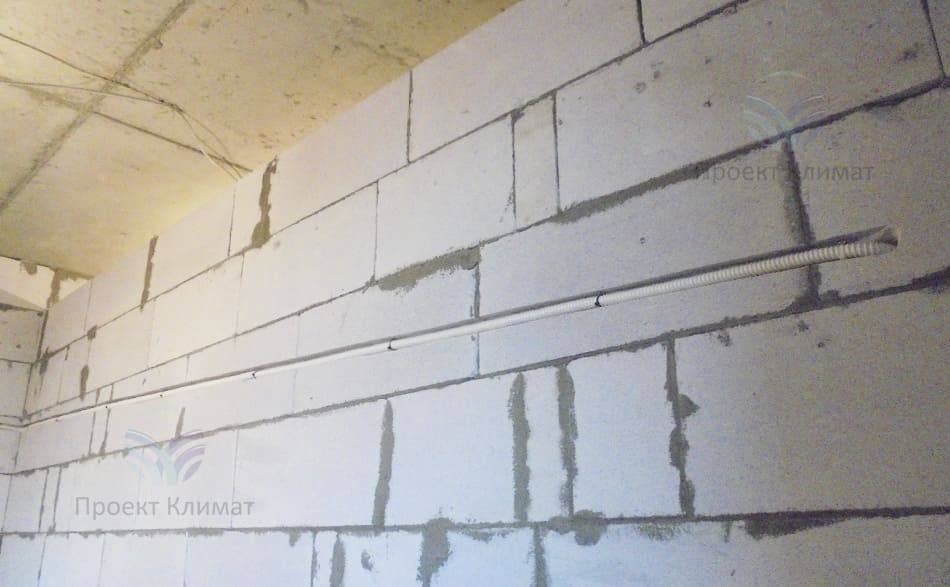

Под уклон выполнено отведение конденсата до ближайшей точки слива. Проложена специальная дренажная силиконовая трубка
Кассетный кондиционер Daikin

Шаг №8

Кассетный кондиционер Daikin: внутренний блок монтируется на первом этапе, т.к. будет зашиваться под потолком. Останется только смонтировать декоративную панель

Проект сам по себе не сложный: всего-то с привязкой по высотам выполнить чертёж с указанием мест размещения внешнего и внутренних блоков, мест прокладки фреонового контура по коридору, отведение конденсата. Нашим инженерам-проектировщикам, которые выполняют проектирование промышленных объектов данная работа и труда не составляет. Но она необходима и отвлекает на себя некоторое время.

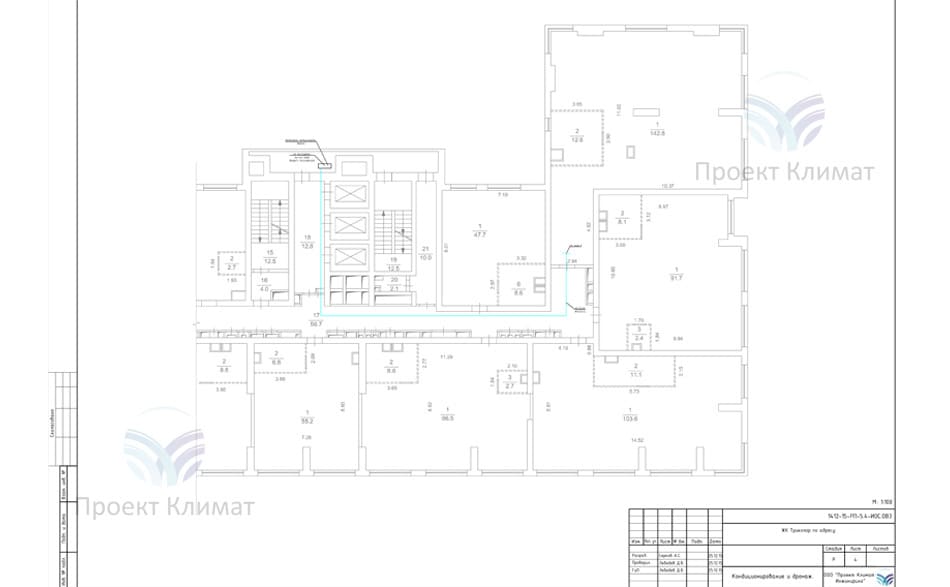

Проект кондиционирования VRV Daikin

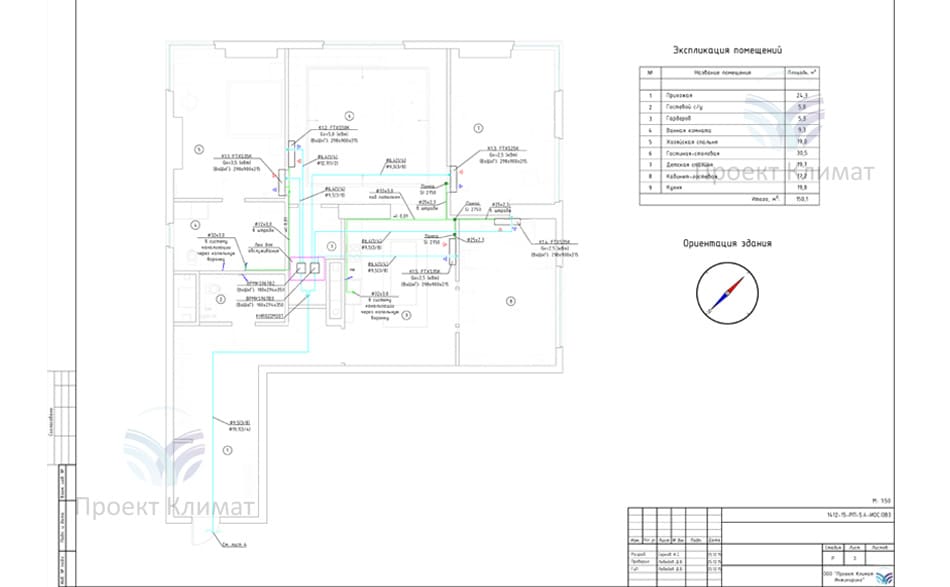

Проект кондиционирования mini-VRV Daikin

Монтаж внутренних блоков VRV

Поздравив заказчика со скорым окончанием ремонта (прошло шесть месяцев), бригада выехала на объект для завершения начатого.

При завершении первого этапа трасса была опрессована азотом и простояла под давлением в 40 атмосфер. Цель одна - убедиться в герметичности всех стыков контура, ведь если фреон с маслом начнут выходить под потолком или в стенах - существенных затрат и катастрофического воздействия на ремонт попросту не избежать.

Завершение монтажа VRV

Монтаж внутреннего блока VRV

Шаг №1

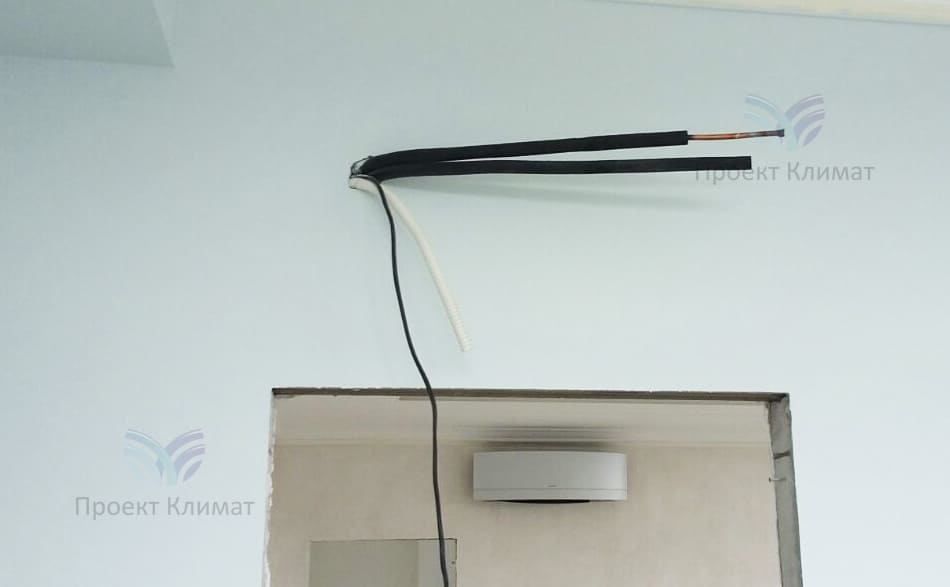

Вот так выглядят коммуникации на стадии окончания ремонта. Во второй комнате сплит-система уже смонтирована

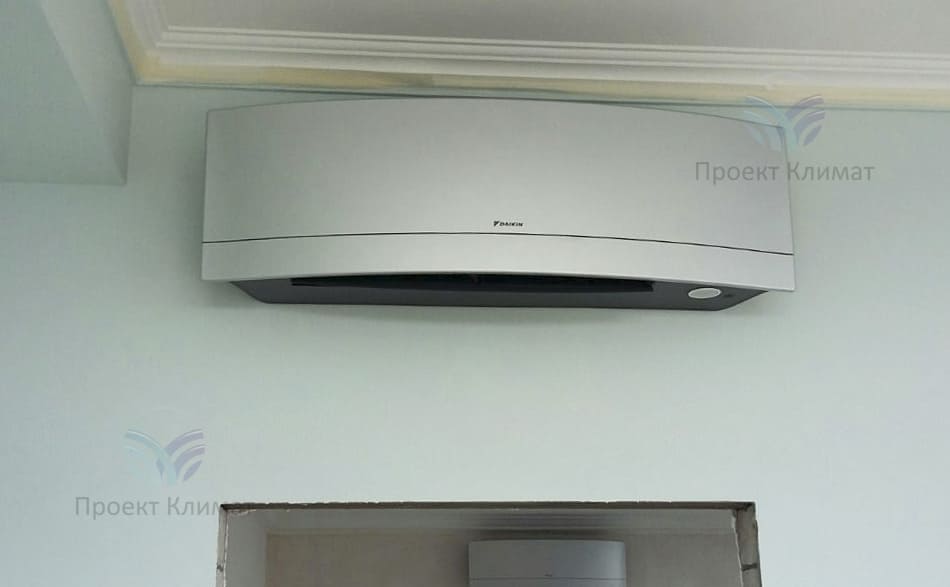

Настенный блок VRV Daikin

Шаг №2

Настенный блок VRV Daikin - относится к дизайнерской серии FTXG - EMURA: не просто эффективно и чрезвычайно надёжно, но и красиво!

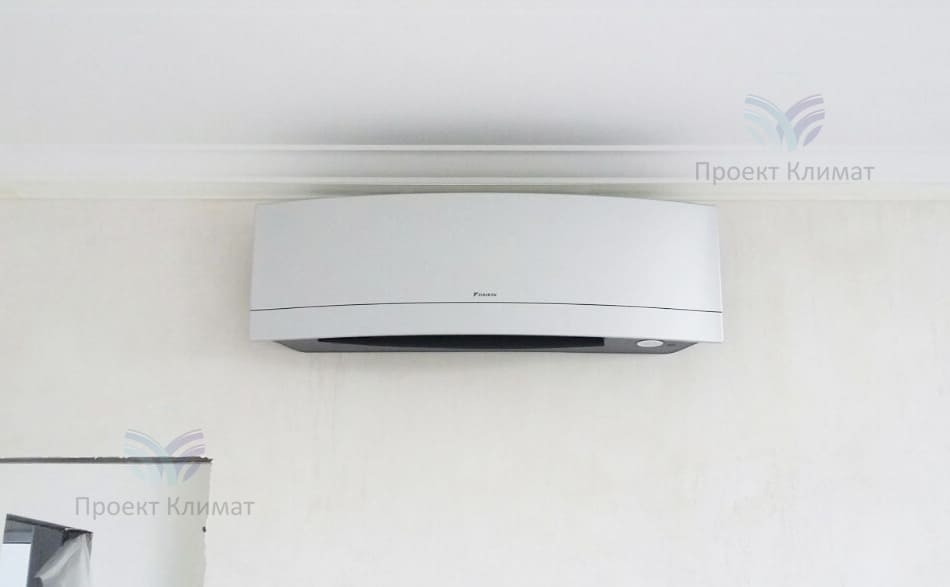

FTXG Daikin Emura

Шаг №3

Всё прошло гладко: трассы не тронуты, развальцовка, подключение фреонового контура, питания, сигнальных проводов и дренажа. Классика!
Кассетный кондиционер

Шаг №4

Кассетный кондиционер установлен в гостиной для раздачи воздуха по четырём направлениям: практически не заметен
Монтаж и пуск-наладка внешнего блока VRV Daikin

Шаг №5

Монтаж и пуск-наладка внешнего блока VRV Daikin
Окончание работ установки VRV

Шаг №6

Собираем установку, собираем инструменты, подписываем акты об окончании работ. Началась официальная гарантия как на оборудование, так и на монтажные работы
