Первый этап монтаж VRV

Кондиционеры Daikin

Смонтировать VRV при готовом ремонте - это практически нереально (если на объекте нет легко съёмных потолков типа "армстронг", конечно), т.к. помимо сотен метров фреонового контура имеется такое же количество кабеля питания, кабелей управления, дренажных шлангов и аксессуаров (помпы, делители потока и т.д.). Именно поэтому монтаж мультизональных кондиционеров происходит на этапе проведения ремонта на объекте. И такими объектами являются, в основном, загородные дома, офисы, промышленные и торговые объекты.

В данном примере представлен объект (загородный дом), в котором происходит монтаж VRV Daikin, которая рассчитана на охлаждение девяти независимых помещений с номинальной производительностью по холоду на 15,5 кВт., которая позволяет охладить помещение суммарной площадью до 200 м2 (при стандартных поступлениях тепла). Первый этап - это прокладка всех коммуникаций, благо что имеется возможность провести заглубление стен и провести скрытую прокладку фреонового контура. Система относительно небольшая, поэтому после предварительных выездов на объект при проектировании системы кондиционирования было создано проектное решение, а не рабочий проект (который выполняется для более сложных объектов, на которых требуется учесть существующие инженерные коммуникации, провести привязку к опускам потолков и т.д.).

Первый этап монтажа VRV системы Daikin

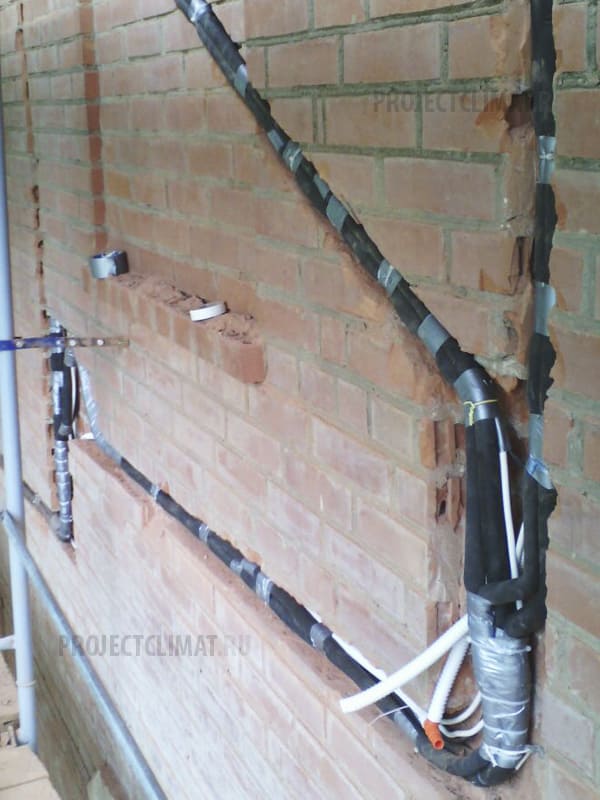

Трасса VRV системы

Шаг №1

Трасса VRV системы проложена снаружи самого здания: минимизация затрат на чистовую отделку внутри, т.к. всё равно снаружи будет проводится отделка облицовочным кирпичом и все коммуникации автоматически будут скрыты

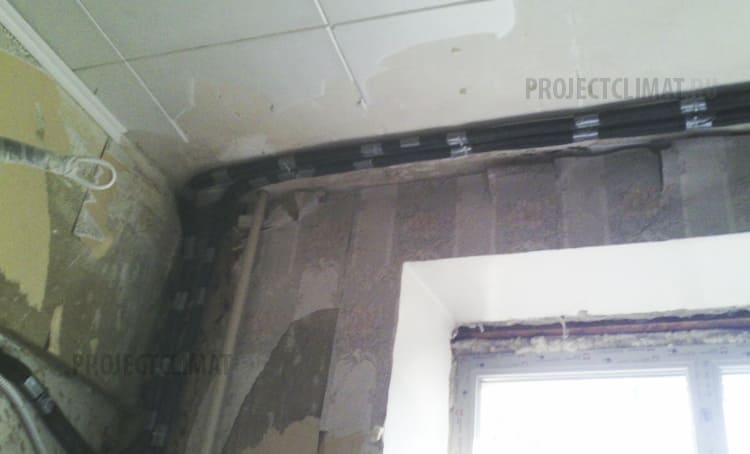

Фреоновый контур внутри помещения

Шаг №2

Заведённый фреоновый контур внутри помещений разводится до мест предполагаемой установки внутренних блоков VRV системы. Частично проведены по потоку, частично заложены в стенах
Рефнет-разветвители потока

Шаг №3

Рефнет-разветвители потока - это способ обеспечить минимальные длины коммуникаций при значительном количестве самих блоков

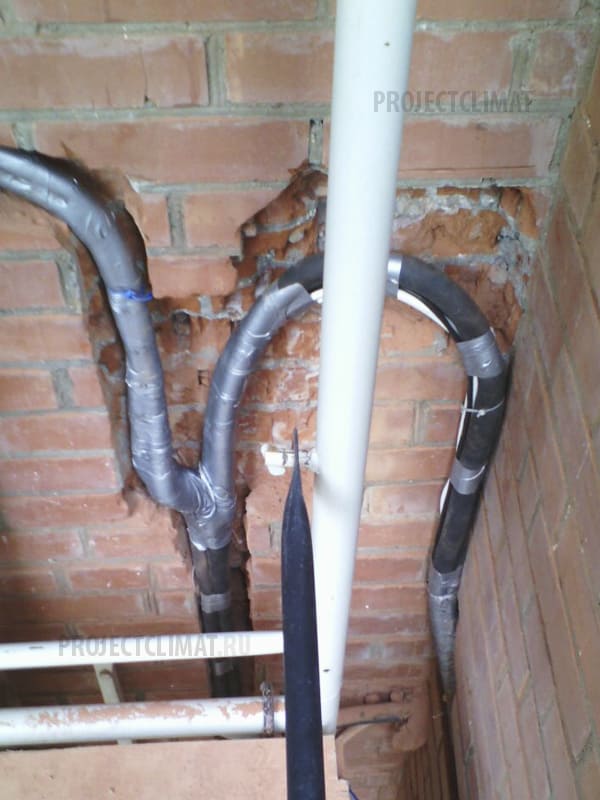

Рефнет-разветвитель

Шаг №4

Рефнет-разветвитель представляет собой делитель фреонового потока, который разделяет трассу большего сечения на две/три/четыре трассы меньшего сечения. Монтируют их по два: один разбивает магистраль с жидким фреоном, другой - фреон в газообразном состоянии

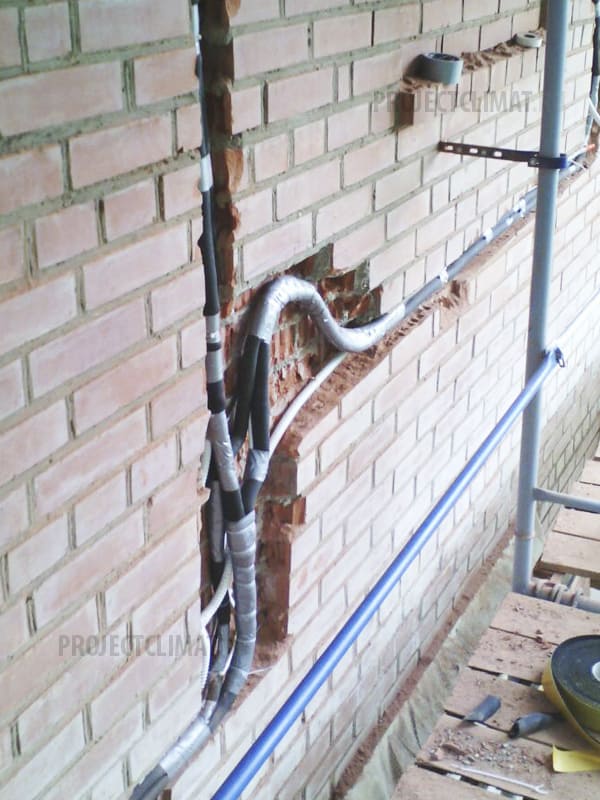

Разделение трассы мультизональной системы

Шаг №5

Ещё одно разделение трассы мультизональной системы. И таких делителей может быть столько, сколько требуется внутренних блоков (естественно, с соблюдением технических ограничений по максимальной мощности охлаждения, возможной длине коммуникаций и т.д.)

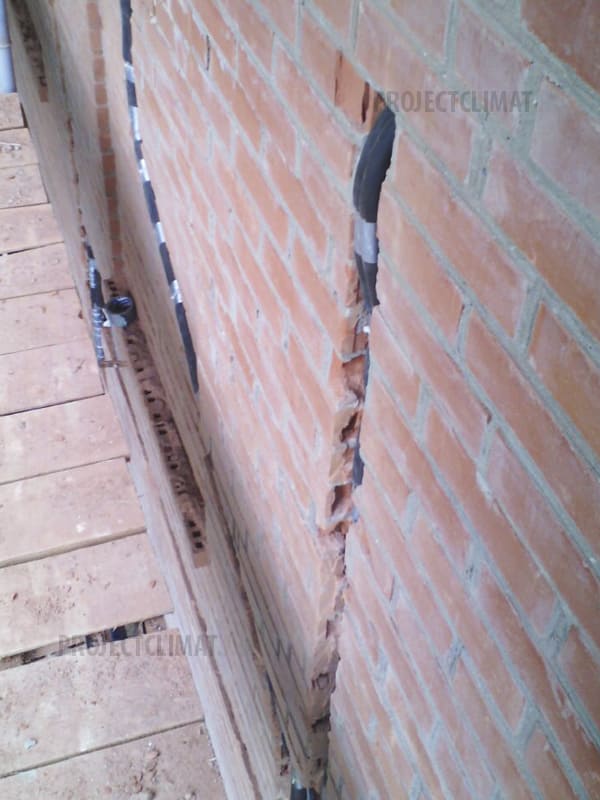

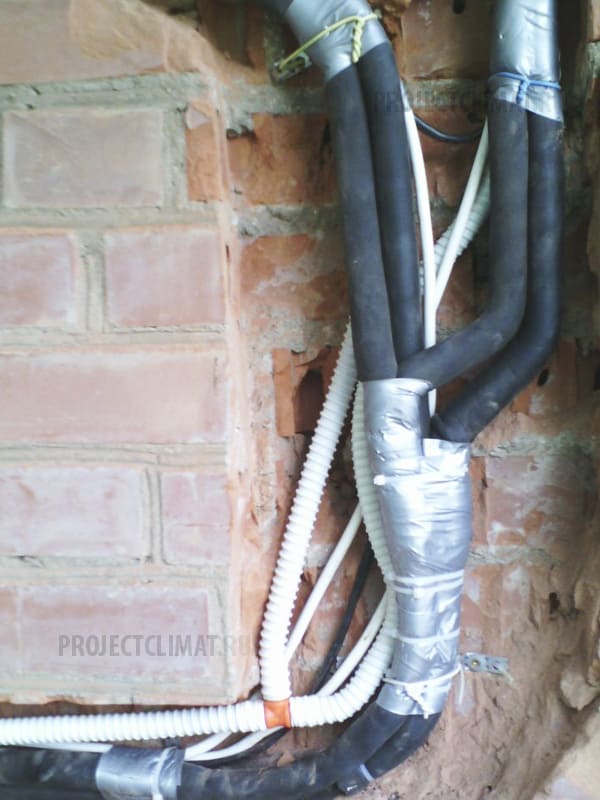

Трасса мультизонального кондиционера

Шаг №6

Трасса мультизонального кондиционера может достигать почти километра. Для данной модели "всего" 145 метров, а подключить можно девять внутренних блоков

Далее - ждём, когда бригады заказчика обошьют дом облицовочным кирпичом, скрыв коммуникации, а также будут окончены отделочные внутренние работы: внутренние блоки мультизональных, равно как и любых кондиционеров, монтируемых в два этапа, устанавливаются после всех ремонтных и строительных работ, после чистовой отделки.

О компании "Проект Климат"

Кстати, трасса на момент окончания первого этапа была запаяна и проведена опрессовка азотом. Данный шаг позволяет получить гарантию того, что все паяные соединения выполнены герметично и верно, ведь выяснить "кривой" монтаж на момент запуска системы означает одно: конец ремонту... по крайней мере в той его части, где проложены коммуникации, в частности, паяные соединения, которые могут пропускать фреоновую смесь. Когда мы выходим на объект - мы делаем всё технически правильно и верно. Всё просто: гарантия как на оборудование, так и на монтаж - наша.

Завершение монтажа VRV в коттедже

Прошёл год. Ровно год. В августе 2014-го был выполнен первый этап. Пришёл август 2015-го и нас пригласили на объект для установку внутренних блоков, проведения вакуумирования и выполнения пуско-наладочных работ с тестовым запуском мультизональной системы.

Жаль, сняли не все внутренние блоки, разведённые по коттеджу, но даже достаточно, чтобы оценить аккуратность, чёткость проведённых работ. Заказчик остался доволен. И ценами, и оперативностью, и качеством.

Завершение установки мультизональной системы

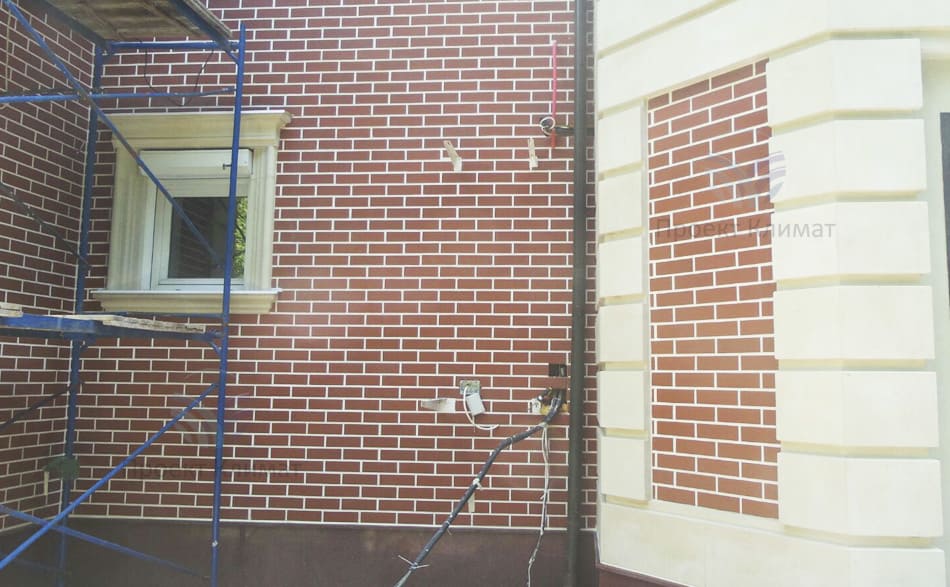

Место установки VRV кондиционера

Шаг №1

Место установки VRV кондиционера. В облицовке специально оставили технические отверстия под силовые кронштейны, которые были смонтированы ещё на первом этапе

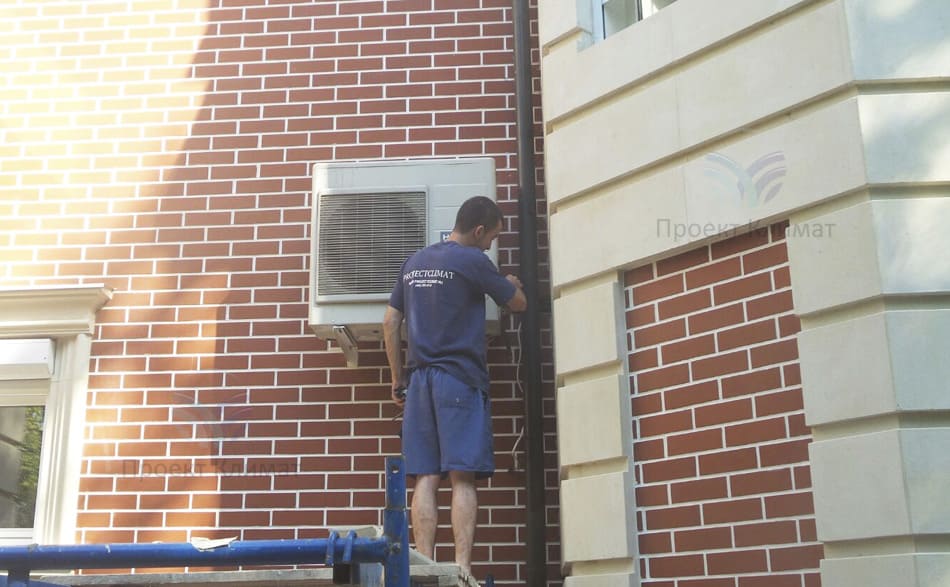

Монтаж сплит-системы Hitachi

Шаг №2

Помимо VRV Daikin в двух комнатах были установлены независимые сплит-системы Hitachi. На фотографии - монтаж внешнего блока одной из них
Крепление мультизональной системы

Шаг №3

Работу проводили трое специалистов с подъёмом оборудования через силовой блок, т.к. столь мощная машина достаточно тяжёлая

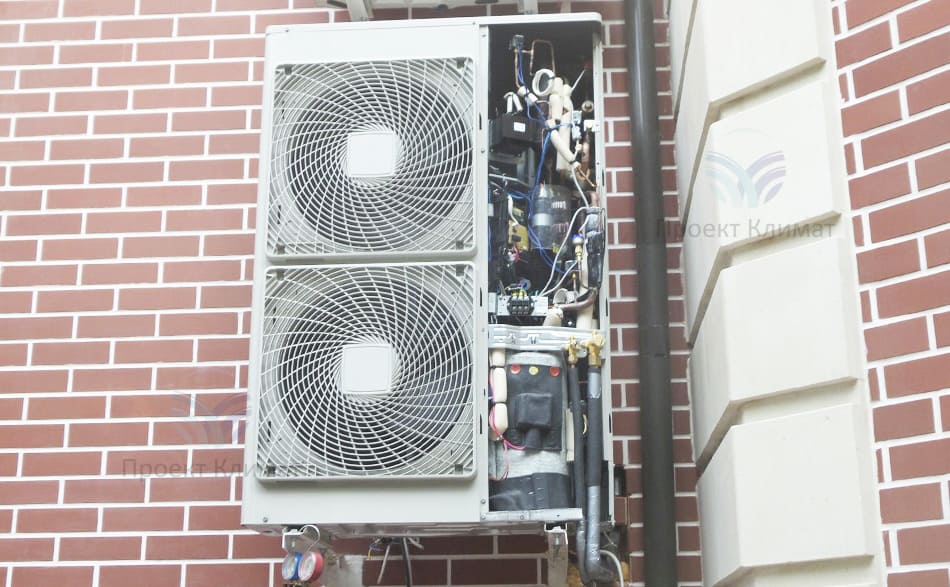

Подключение мультизональной системы к трассе

Шаг №4

Подключение мультизональной системы к трассе, которая была проложена на первом этапе и опрессована азотом
Монтаж внутренних блоков мультизонального кондиционера

Шаг №5

Следующий этап - это установка внутренних блоком VRV системы. Часть из них - привычный нам настенный тип, а часть - кассетные кондиционеры

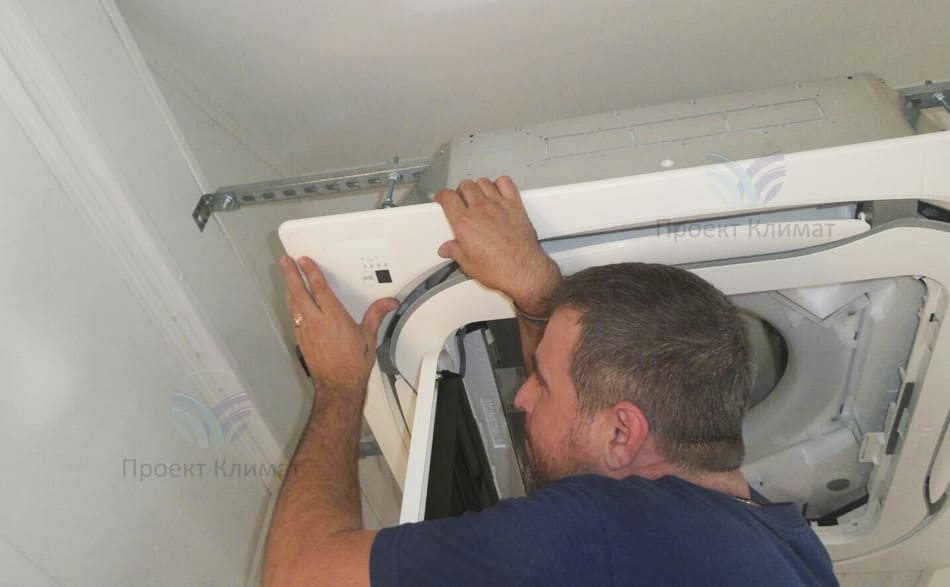

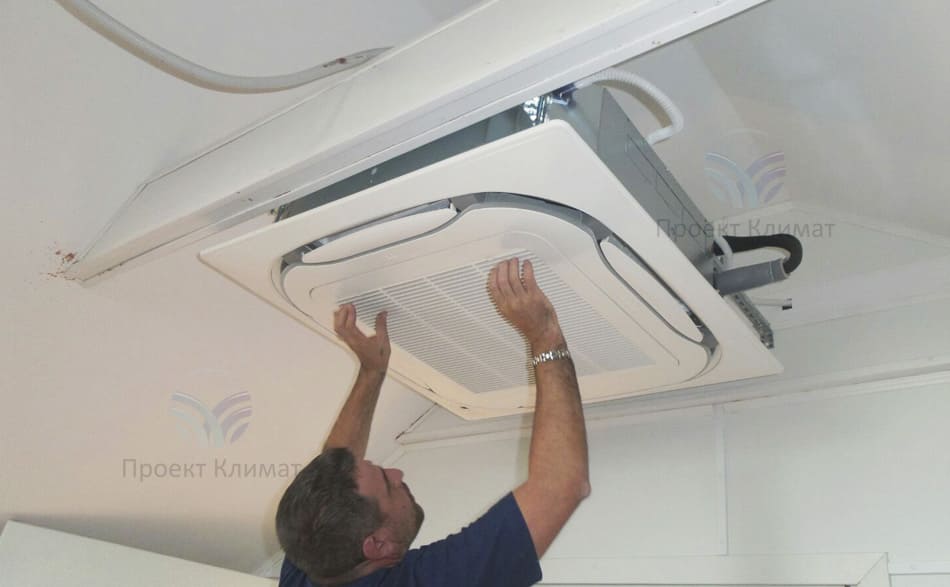

Кассетные блоки VRV

Шаг №6

Кассетные блоки часто монтируем в загородных домах
Скрытый монтаж кондиционера

Шаг №7

Сами блоки (после нас за работу приступят потолочники) будут скрыты под чистовым потолком, т.е. видна останется только декоративная панель

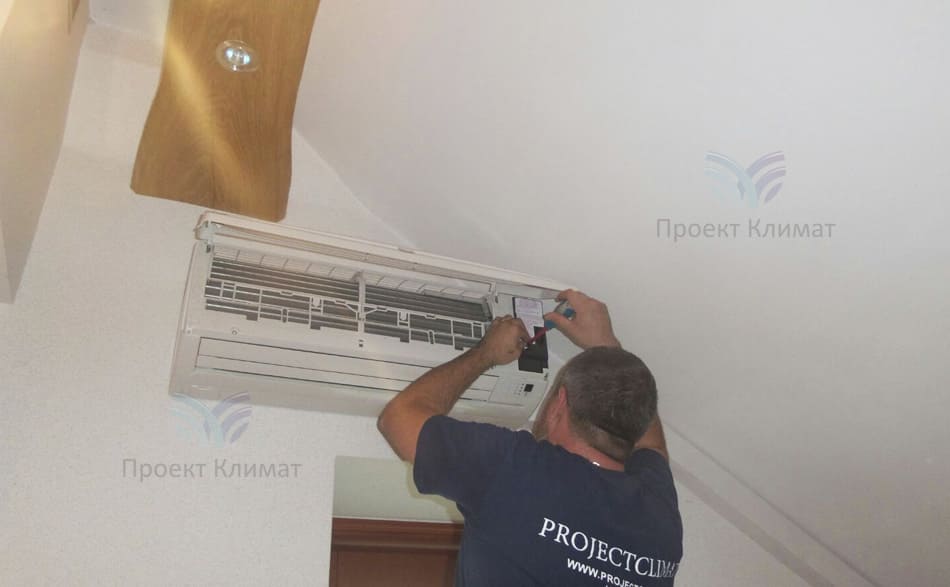

Подключение внутренних блоков настенного типа

Шаг №8

Подключение внутренних блоков настенного типа

С момента подписания акта выполненных работ началась официальная гарантия и на оборудование, и на работы по его установке.
