Монтаж mini-VRF в квартире

Нередки случаи, когда разместить внешний блок можно только на пожарном балконе. Достаточно далеко от самой квартиры. А при наличии желания охладить не одно, а несколько комнат возможность монтажа обычных кондиционеров минимальна:

  • далеко не каждая сплит-система способна прокачать 50-70-100 м. фреоновой трассы
  • не всегда можно найти место под несколько наружных блоков на пожарной лестнице даже если удастся найти достаточно мощные кондиционеры
  • при рассмотрении мульти сплит-системы, как более мощной, суммарная протяжённость трасс (к каждому блоку ведётся своя, отдельная) сделает невозможным и её применение

Выход один - монтаж мультизонального кондиционера, часто называемого VRF или VRV (в зависимости от производителя и технологии подачи хладагента).

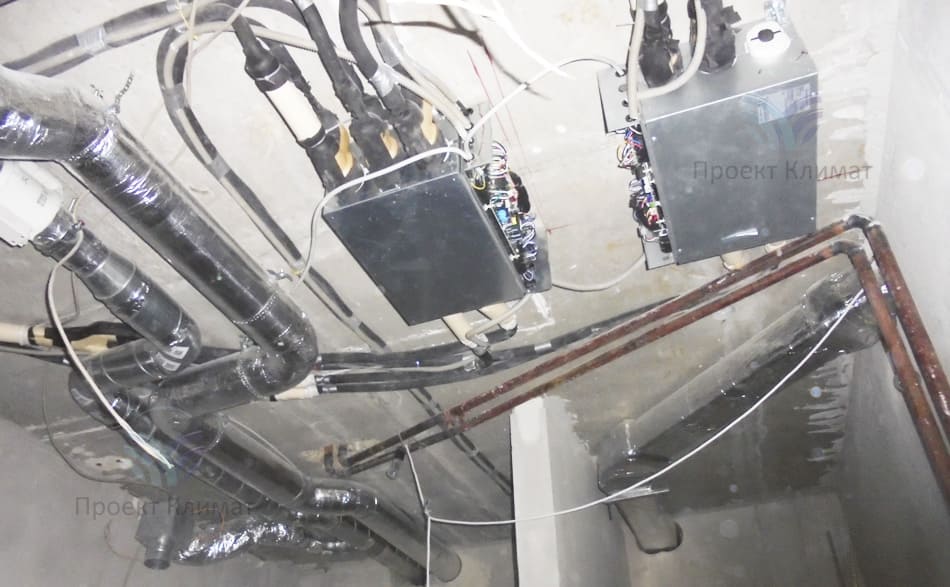

Пример монтажа блоков-распределителей

Отличительной особенностью мультизонального кондиционера является то, что подача фреона выполняется по магистральной линии, которая затем (обычным делителем или блоком-распределителем, а иногда и совместно) разбивается на отдельные фреоновые контуры, подводимые под отдельные внутренние блоки. Это позволяет сократить суммарную длину коммуникаций. Иногда существенно: в 2-3 раза! VRF система кондиционирования требует не просто умелых рук и качественного расходного материала, необходимо выполнить проект кондиционирования. Поверьте, он будет не лишним. И не только из-за необходимости согласования с вашим ТСЖ. Именно проект позволит увязать прокладываемые коммуникации с существующими инженерными системами и создаваемыми у вас на этапе ремонта. А также - это ваша защита от "вдруг возникающих дополнительных работ" по ходу выполнения объекта.

"Проект Климат" - профессиональная компания. Член СРО на проектирование. Член СРО на монтаж на объектах капитального строительства. Собственный штат бригад монтажников, сервисных специалистов, инженеров-проектировщиков. Работайте с профессионалами!


Монтаж на этапе ремонта

Внешний блок mini-VRF

Шаг №1

Внешний блок mini-VRF смонтирован на общем балконе с согласования пожарной инспекции
Прокладка трассы VRF системы

Шаг №2

Прокладка трассы VRF системы под потолком в общем коридоре

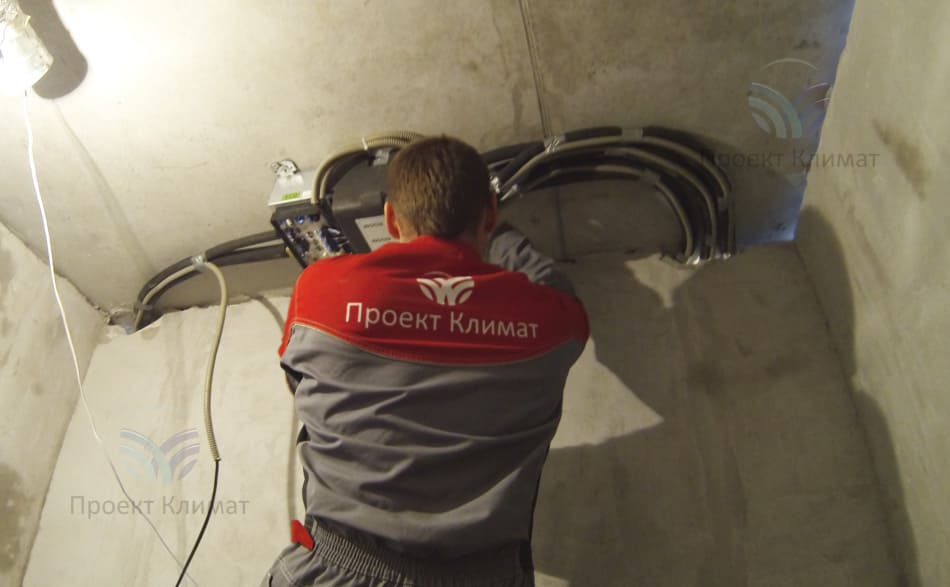

Заведение трассы внутрь квартиры

Шаг №3

Заведение трассы внутрь квартиры. Выполняется монтаж блока-разветвителя, который будет отвечать за распределение фреона по каждому блоку в отдельности

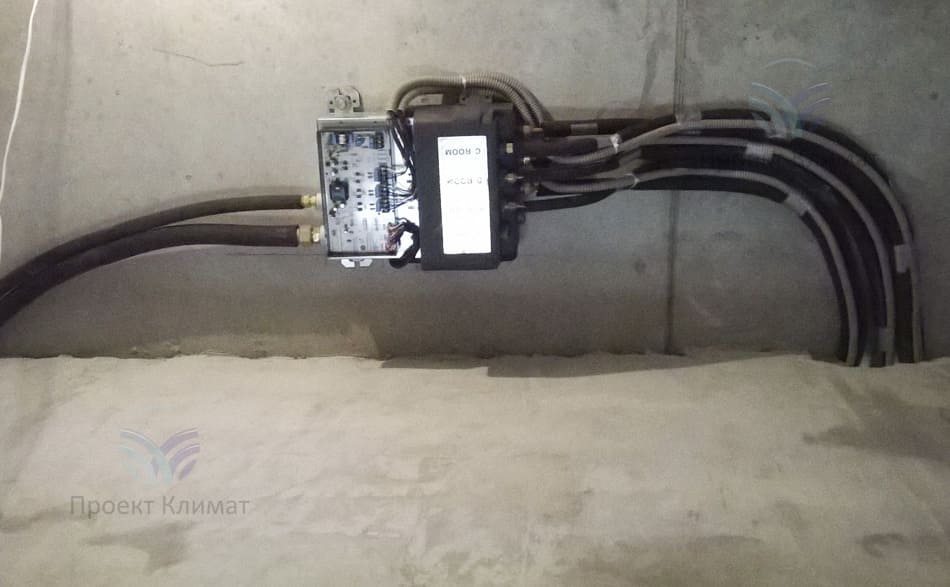

Блок-распределитель на три кондиционера

Шаг №4

Блок-распределитель на три кондиционера смонтирован и от него выполнено отведение независимых фреоновых трасс под каждый внутренний блок

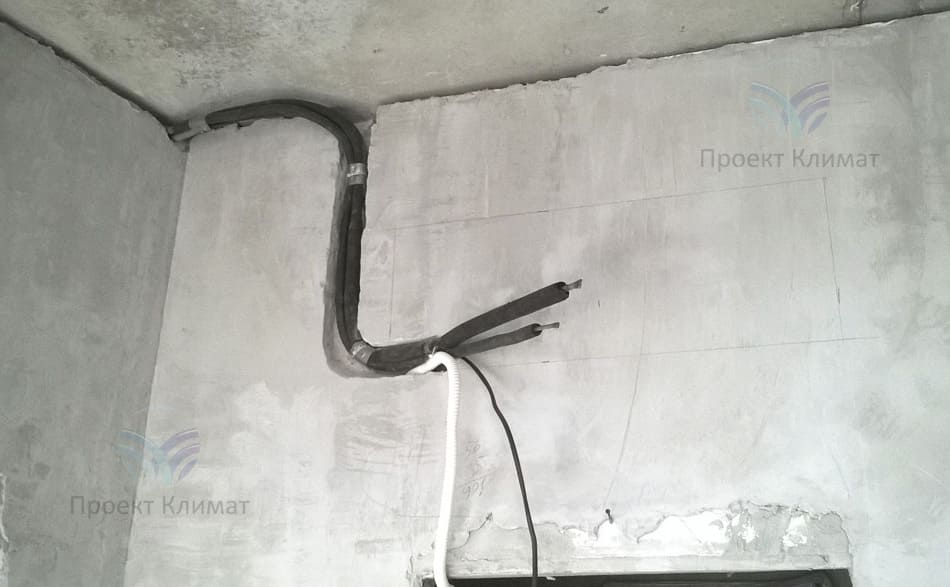

Фреоновая трасса под внутренний блок

Шаг №5

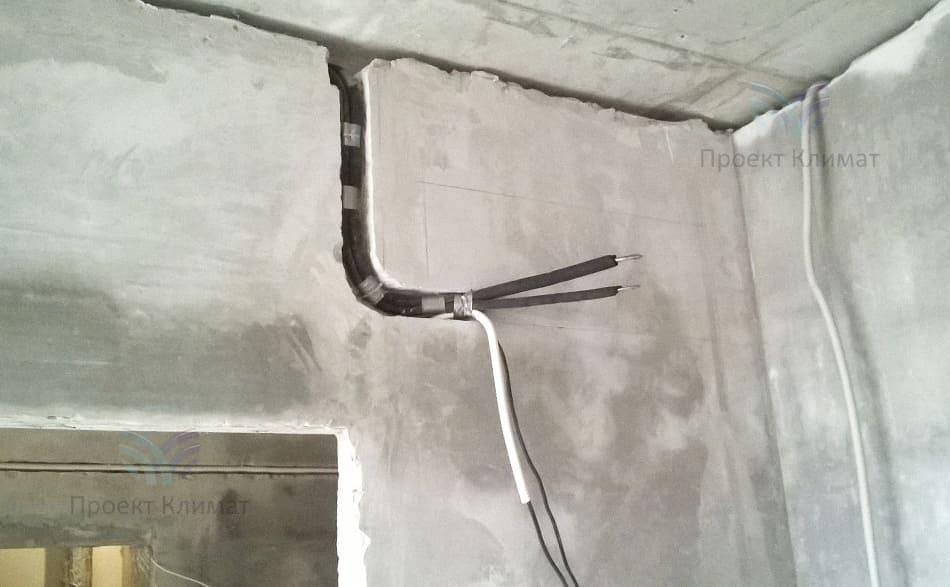

Фреоновая трасса под внутренний блок настенного типа: опуск с потолка в небольшую штробу и вывод под предстоящий монтаж
Второй внутренний блок настенного кондиционера

Шаг №6

Второй внутренний блок настенного кондиционера. Разнообразия мало, но это инженерная система, здесь важнее техническая безупречность

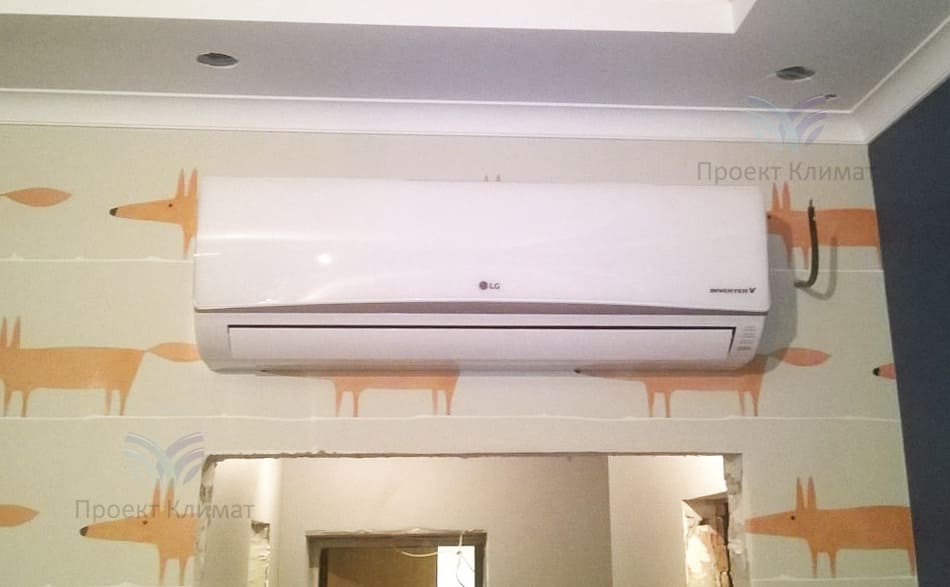

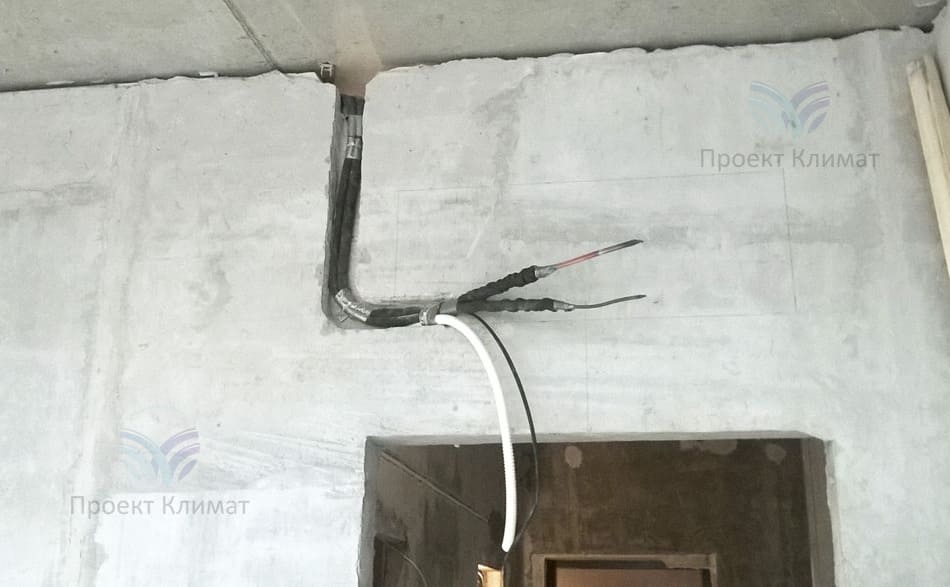

Третий кондиционер над дверным проёмом

Шаг №7

Третий кондиционер установлен над дверным проёмом. Задействуем "мёртвую зону"

Ждём завершения ремонта на объекте. Он не слишком сложный - нет канального кондиционирования воздуха, приточно-вытяжной вентиляции с рекуперацией, контроля влажности воздуха (интеграции увлажнителя или, наоборот, осушителя воздуха). Но это не значит, что монтаж подобной системы можно доверить кому угодно.

Все коммуникации будут зашиты под потолком, скрыты в стенах под чистовой отделкой. Только представьте масштаб бедствия, если на этапе запуска системы выявится ошибка монтажа! По сути, заново частичный ремонт в местах прокладки коммуникаций... в данном случае - почти по всей квартире.

Ещё раз... добрый совет: работайте с профессионалами!


Видео о монтаже мультизонального кондиционера

Спустя примерно пять месяцев со стороны заказчика был звонок о готовности к завершению работ по установке VRF системы в связи с близким окончанием ремонта и отделочных работ.

Наличники, двери, свет пока в квартире не доделаны, на интерьер особо не обращайте внимания. Наша задача была - проведение работ по установке внутренних блоков, подключение, вакуумирование после опрессовки и запуск системы в эксплуатацию. Всё прошло ровно и гладко. Система протестирована, выведена на рабочие режимы работы.

Завершение монтажа мультизональной системы

Трасса фреонового контура VRF системы

Шаг №1

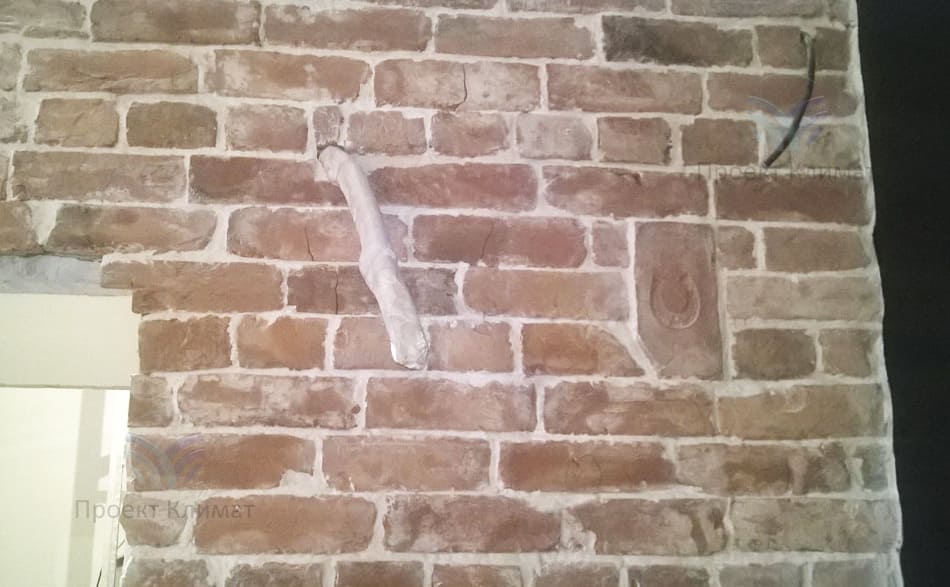

Трасса фреонового контура VRF системы на момент окончания ремонта

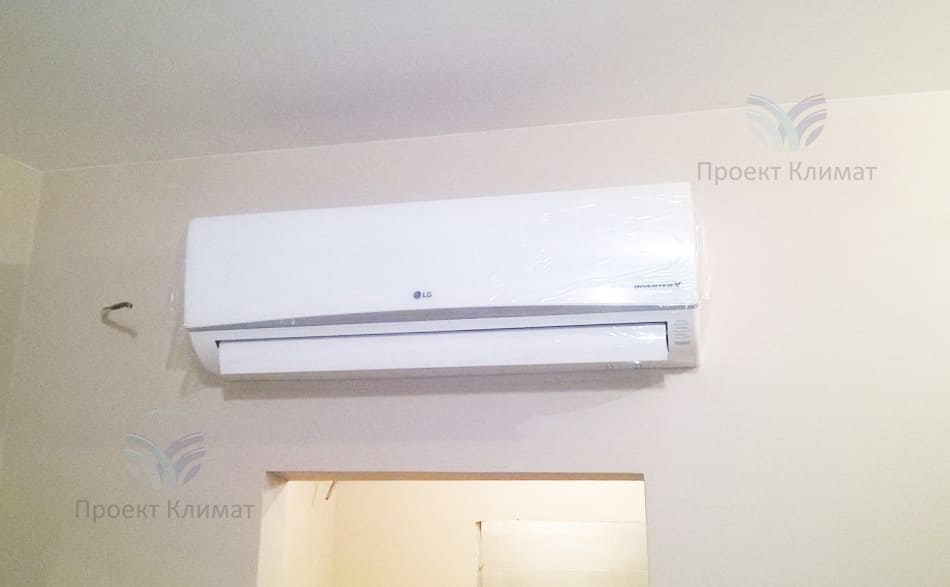

Внутренний блок VRF LG

Шаг №2

Монтаж внутреннего блока настенного типа VRF LG. Так он выглядит в интерьере квартиры

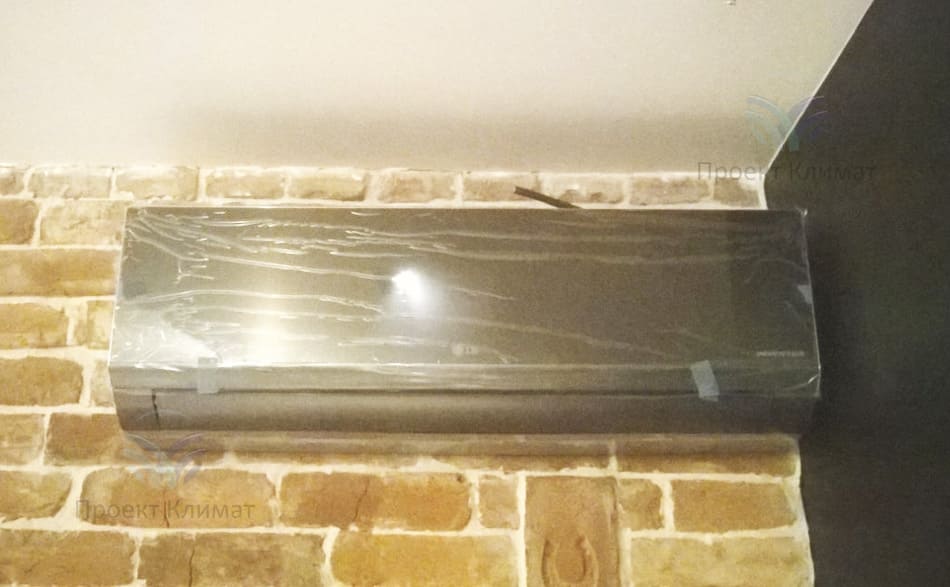

Настенный кондиционер VRF LG

Шаг №3

Настенный кондиционер VRF LG. Второй блок в интерьере
Завершение установки мультизонального кондиционера LG

Шаг №4

Завершение установки мультизонального кондиционера LG. Третий блок

Искренне желаем заказчику скорейшего окончания отделочных работ, лёгкого переезда в новую квартиру и долгой, надёжной работы мультизонального кондиционера. А о нас можно будет вспомнить через год, при размещении заявки на проведение работ по периодическому обслуживанию (чистка, мойка) внешнего и внутренних блоков VRF.


Москва, квартира

120 м2
