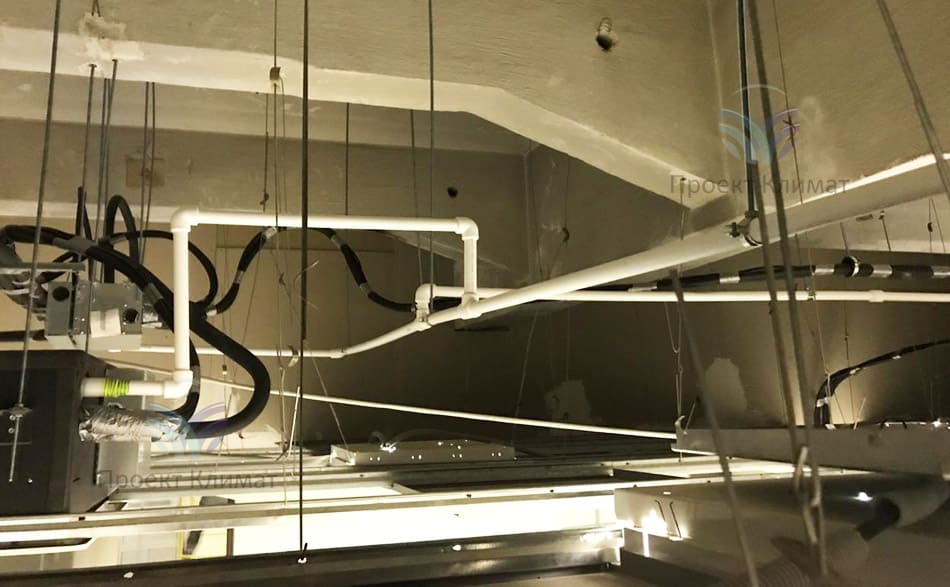

VRF Hisense с кассетными кондиционерами

Монтаж системы мультизонального кондиционирования

Мультизональные кондиционеры

Шаг №1

Офис. Комфорт нужен не только дома: на работе вы проводите, зачастую (трудоголики поймут) больше времени! Вентиляция и кондиционирование позволяют сохранить высокую работоспособность! Приступаем!

Проектирование и монтаж кондиционирования в офисе

Москва. Центр. Реконструированный объект старой постройки. Большинство помещений сдаётся в аренду под офисы и склады. Но вот с инженерными коммуникациями - проблема: фасады обновили, а вот дотянуть систему кондиционирования не вышло, оставили на откуп арендаторам.

Задача со стороны заказчика стояла: обеспечить комфортные условия работы сотрудникам, создав систему контроля температуры - кондиционирование офиса.

Сам по себе объект не сложный: чем больше здание или объект - тем проще. Да, выглядит глобально, устрашающе, но, как правило, тем больше прямых участков, тем более стандартные расходные материалы и степень свободы в их применении, тем меньше нестандартных и индивидуальных решений. Элитную квартиру или коттедж сделать тяжелее. Поверьте: спросят за каждый миллиметр высоты потолка, децибел звукового давления и внешний вид решётки, сервисного люка и их размещения, плюс дизайнер по десять раз поменяет решение.

Коммерческие объекты - проще. Ну так приступаем! Начали, конечно же, с проекта кондиционирования: без него никак!

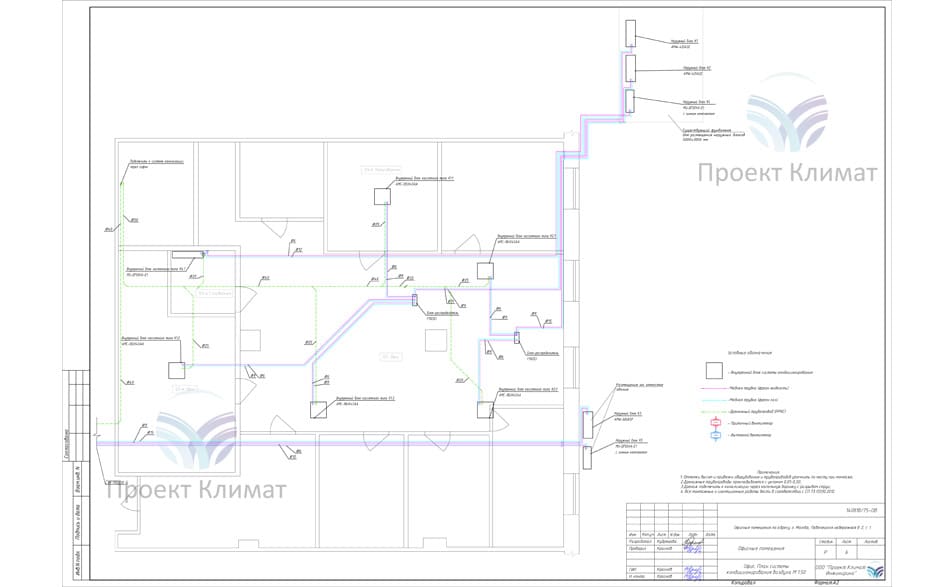

Проект на мультизональный кондиционер

Проект кондиционирования

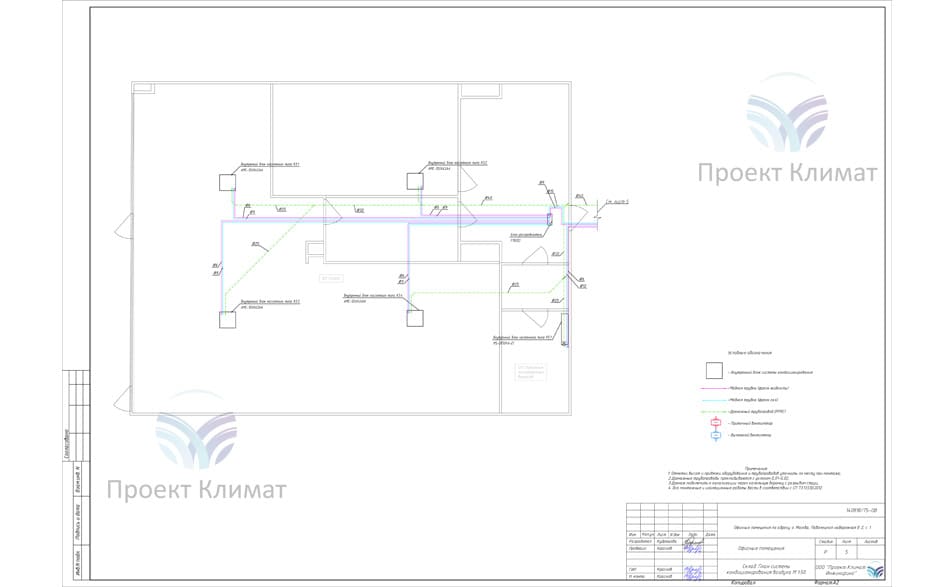

Большее крыло офиса. Сам офис вытянут и система в целом представляет собой две независимые ветки: одна на пять, другая на четыре внутренних кассетных кондиционера различной мощности
Проект VRF Hisense

Проект VRF Hisense

Вторая ветка. Два внешних блока обслуживают четыре внутренних кассетных кондиционера. Да, есть ещё один кондиционер с зимним комплектом (для охлаждения помещения с психотропными веществами)
Аксонометрическая схема системы кондиционирования и вентиляции

Аксонометрическая схема кондиционирования

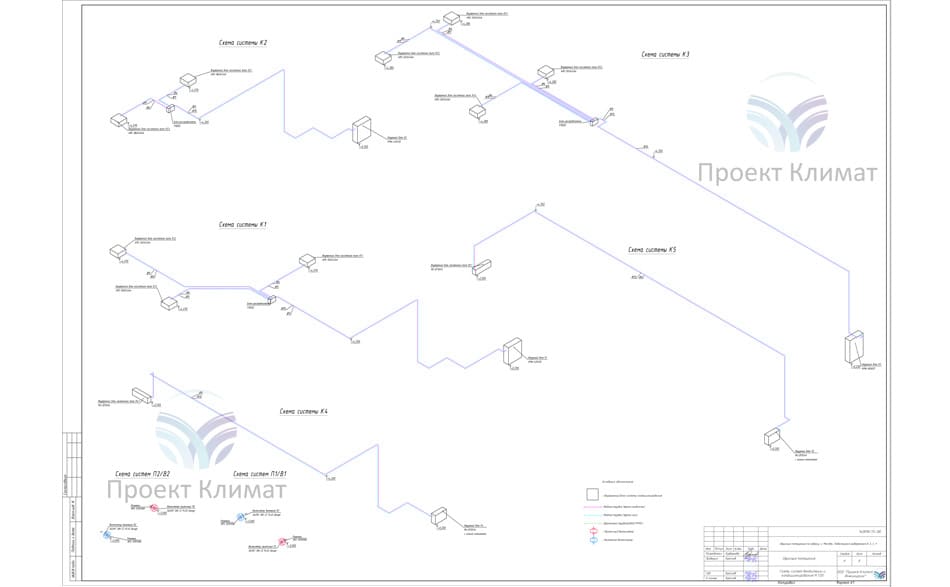

На данной схеме представлен проект по трём осям: так нагляднее видно не только расположение, но и перепад высот, к примеру, что важно при установке кондиционеров
Внешние блоки VRF систем

Монтаж внешних блоков VRF систем

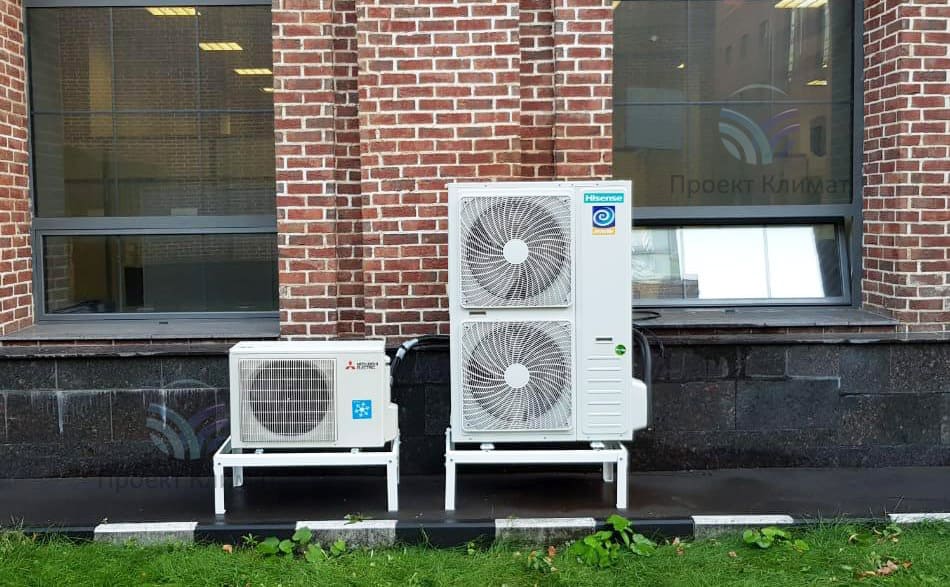

Установлены на подставках: кронштейны не выдержат такой статической постоянной нагрузки. Третий (малый блок) - для круглогодичного (вплоть до -30 градусов) охлаждения серверной
Монтаж мультизональных систем

Вторая ветка кондиционеров

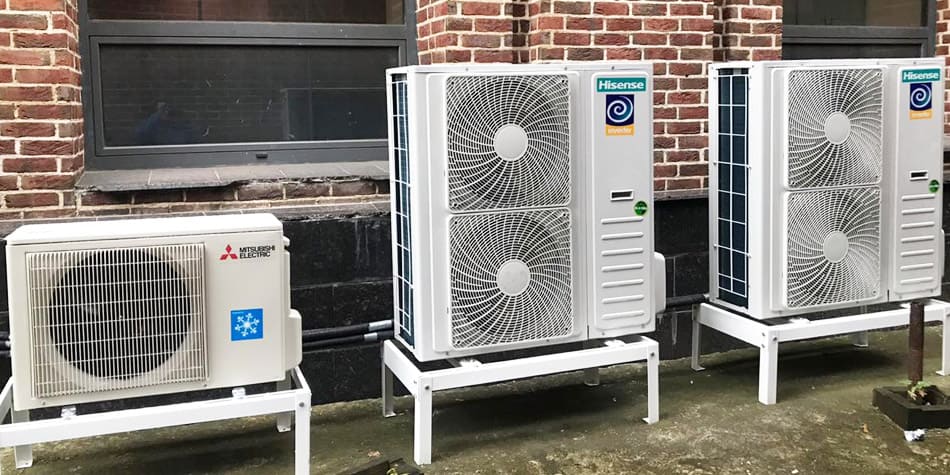

Вторая ветвь. Малая. VRF раздаёт фреон на четыре кассетных блока и установлен один Mitsubishi Electriс для хранилища психотропных веществ
Установка внешних блоков системы кондиционирования

Монтаж фреонового контура

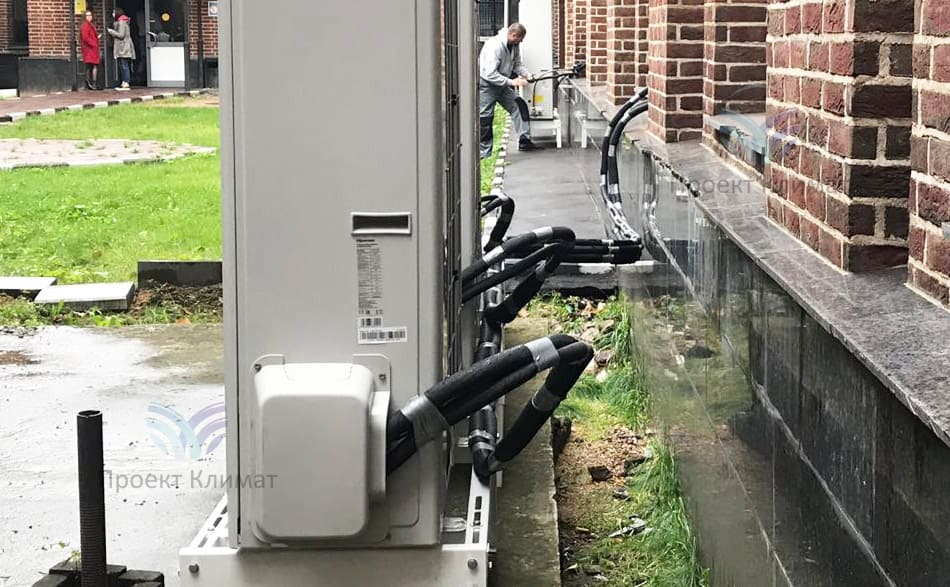

Фреоновый контур проложен за внешними блоками: попытались минимизировать потери эстетики фасада здания. Всё это установлено во внутреннем дворе, но всё же жалко такую красоту
Кассетные кондиционеры

Монтаж кассетного кондиционера

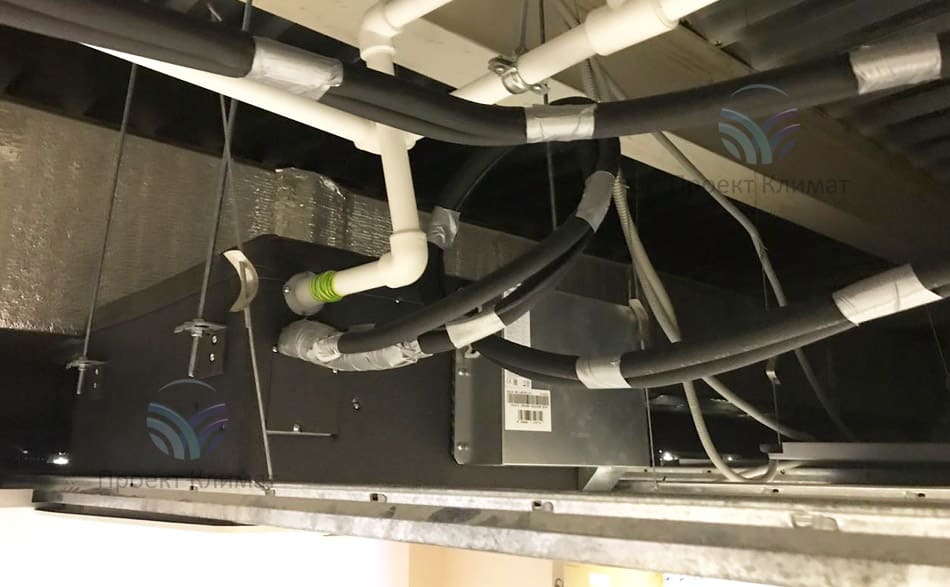

На шпильках пристрелен к перекрытию внутренний блок кассетного типа. К нему подведены фреоновые трассы, а от него (белый полипропилен) выполнено отведение конденсата
Кассетные кондиционеры и дренажная система

Отведение конденсата от кондиционера

Внутри кассетных блоков уже имеется заводская помпа (на 650 мм. в высоту поднимает столб воды). Но вот пробить всю магистраль до канализации - не сможет, потечёт внутренний блок
Блок-разветвитель потока фреонового контура

Блок-разветвитель для VRF

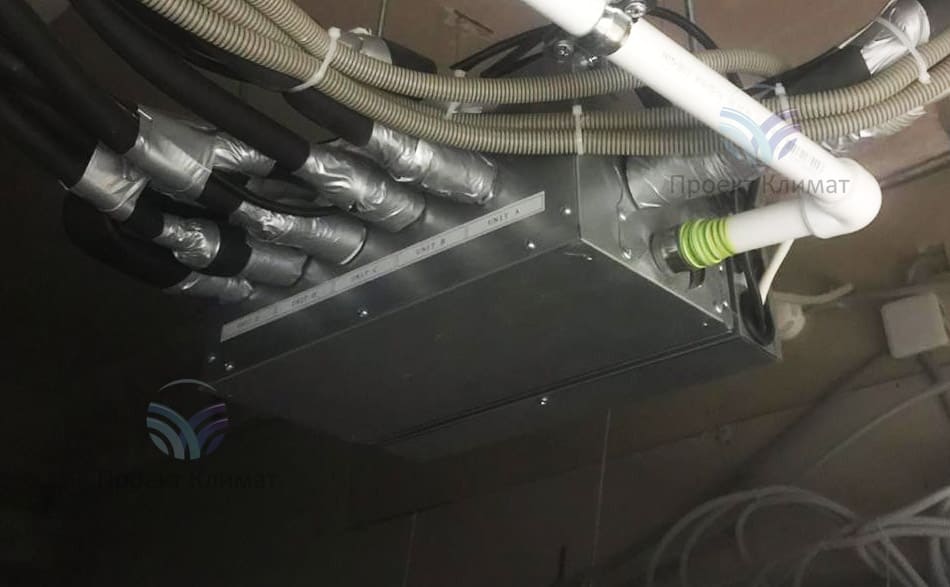

Единая магистраль большого сечения разбивается данным блоком на несколько отдельных веток. Электромагнитный клапан, управляемый системой автоматики, регулирует объём хладагента, подаваемого к тому или иному кондиционеру

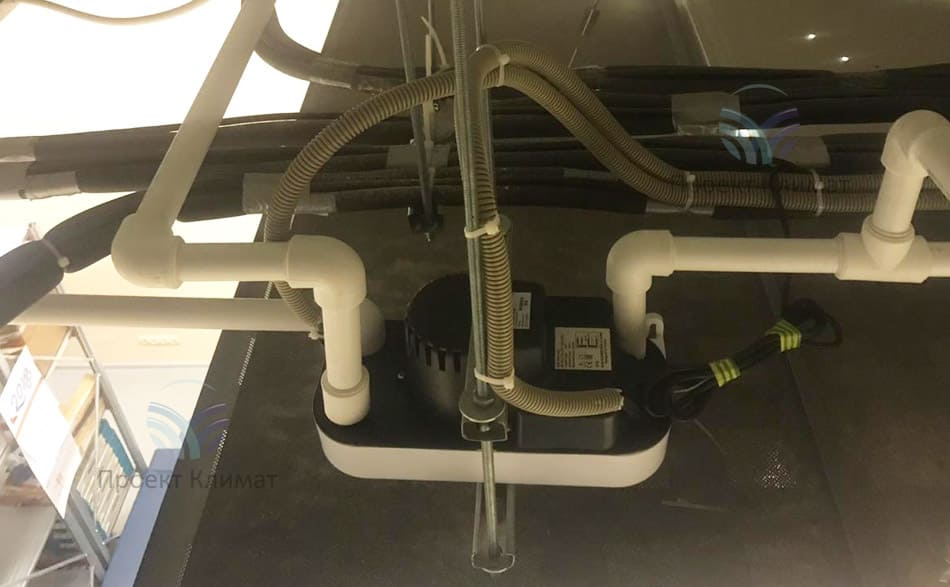

Дренажная помпа для кондиционеров

Накопительная дренажная помпа кондиционера

От всех внутренних блоков данной ветки дренажная система подводится к помпе накопительного типа, которая уже, обладая повышенной мощностью, отводит конденсат в канализацию

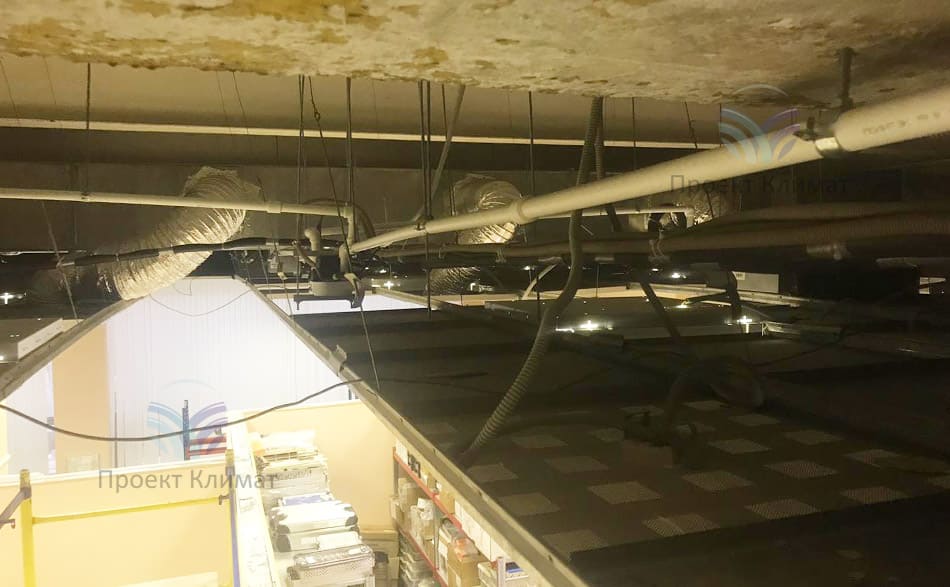

Вентиляция и кондиционирование офиса

Кассетный кондиционер и воздуховод

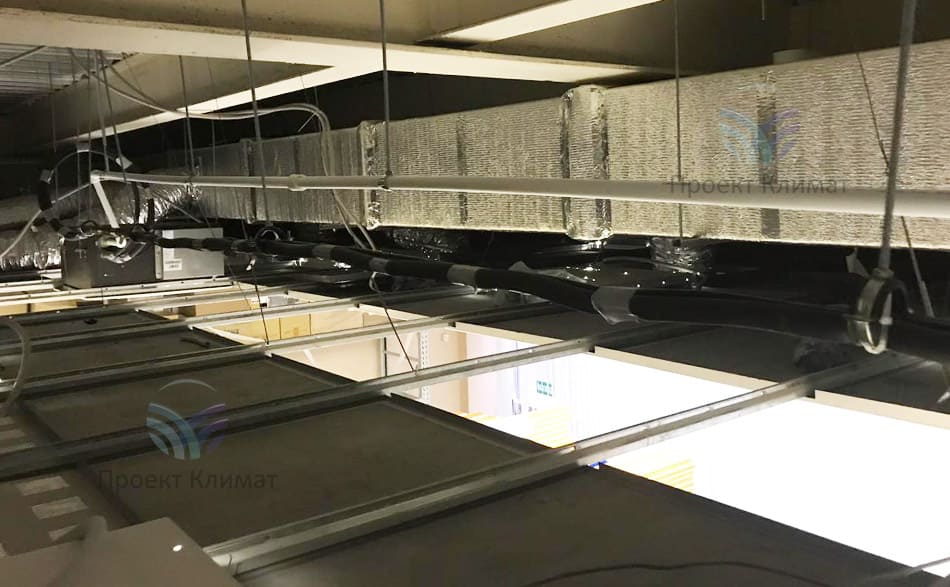

Объект, опять же, несложный. Тяжелее всего было проводить монтаж кондиционеров и вентиляции в действующем офисе. Высота потолков - более четырёх метров, все работы с лесов
Инженерные системы офиса

Вентиляция и кондиционирование офиса

Зато хоть под чистовым потолком пространства достаточно было.

Далее - проведено вакуумирование, система постояла затем под азотом в 40 атмосфер для определения отсутствия утечек газа (было достаточно много соединений через пайку медных труб с серебряным припоем. Пуск-наладка и сдача заказчику по актам выполненных работ.

С момента подписания акта - начало гарантийных обязательств как на оборудование, так и на проведённые работы. Поддержкой клиента занимаются менеджеры и сотрудники сервисного центра по ремонту кондиционеров, которые в оперативном порядке способны решить подавляющее большинство задач, которые может поставить перед нами система охлаждения.


Москва, офис

380 м2

VRF Hisense с кассетными кондиционерами
