Вертикальная установка канальных кондиционеров

Начало установки канальных сплит-систем

Ремонт в квартире. Только на этой стадии и возможно выполнить скрытый монтаж с прокладкой не только и не столько фреонового контура, сколько воздуховодов и адаптеров, требующих куда как большего пространства для крепления.

Данный объект - редкость. На подобную схему установки канальных сплит-систем приходится 2-3% от общего объёма. Как правило, внутренний блок монтируется под потолком. Под потолком же и проводится крепление воздуховодов, фреоновых трасс, дренажной системы.

С целью экономии высоты потолков заказчик принял решение о монтаже канальных кондиционеров в перегородке, возводимой в квартире. Она стала чуть шире, зато потолки - всё той же высоты!


Со своей стороны отметим, что подобное возможно не со всеми моделями канальных кондиционеров. В данном случае ограничением выступает задача по отведению дренажа в канализацию: образующийся при работе на охлаждение конденсат необходимо собрать и отвести до ближайшей точки слива. Но это решаемо.

Первый этап монтажа кондиционера: стадия ремонта

Адаптеры и раздающие воздух воздуховоды

Шаг №1

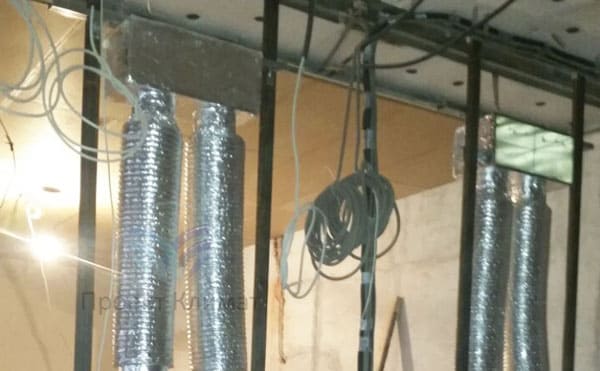

Адаптеры и раздающие воздух воздуховоды: разнообразия мало, главное - технически верно выполнить монтаж
Воздуховоды и адаптеры канальной системы

Шаг №2

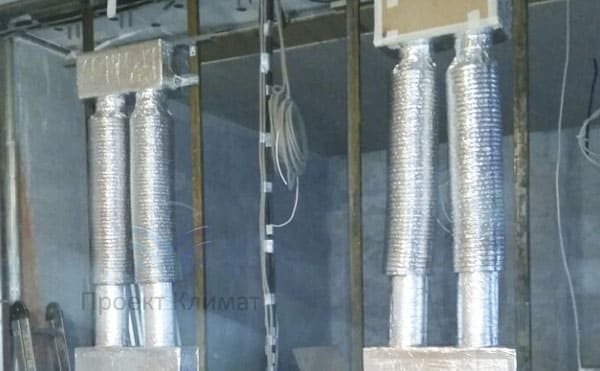

Воздуховоды и адаптеры канальной системы кондиционирования: забор воздуха - снизу с подачей под потолок
Монтаж внутренних блоков канальных кондиционеров

Шаг №3

Монтаж внутренних блоков канальных кондиционеров в возведённую перегородку. Вертикальная установка

Первый этап монтажа завершён. Ждём окончания.

Завершение работ по установке канальной сплит-системы

Прошло примерно шесть месяцев. Заказчик выполнил ремонт на объекте (кому квартира, а кому и объект всё же) и пригласил на запуск системы и монтаж декоративных элементов - крепление решёток на адаптеры забора и раздачи воздуха. Также на втором этапе выполняется установка пульта управление на заранее подготовленное место (выведены кабели управления) и пуск-наладка системы.

Второй этап установки

Технологическое отверстие для обслуживания канального кондиционера

Шаг №1

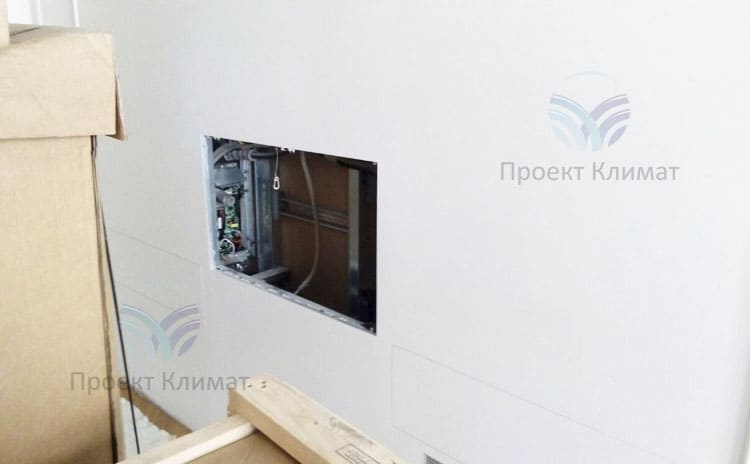

Технологическое отверстие для обслуживания канального кондиционера с целью чистки фильтра, помпы и ремонта (случись чего)
Монтаж декоративной решётки

Шаг №2

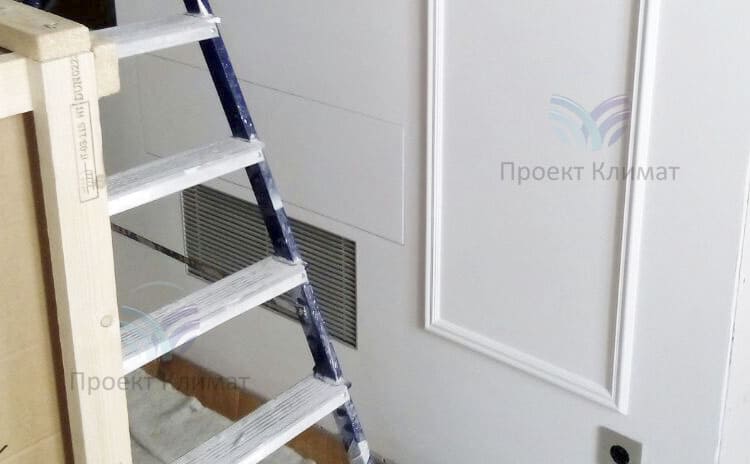

Монтаж декоративной решётки на адаптер забора воздуха
Решётка на адаптере раздачи воздуха

Шаг №3

Решётка на адаптере канального кондиционера раздачи воздуха
Общий вид канальной сплит-системы

Шаг №4

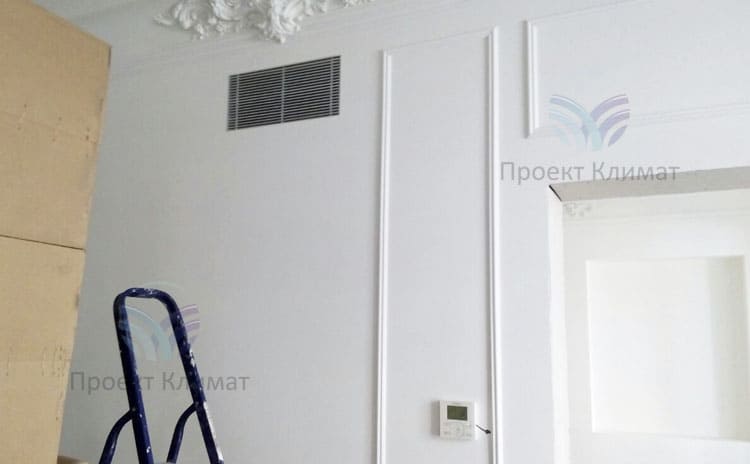

Общий вид канальной сплит-системы после окончания ремонта и работ по её окончательной установке в квартире

Система выведена на рабочие режимы, протестирована и сдана заказчику. Ещё одна маленькая звёздочка в череде успешно реализованных объектов.


Москва, квартира

82 м2
