В городской квартире, в Москве был выполнен первый этап создания системы вентиляции и монтаж с разводкой воздуховодов под канальный кондиционер.

Если приточно-вытяжная установка, на базе которой создана система вентиляции для квартиры, обеспечивает должный микроклимат в помещении благодаря созданию полноценного обмена воздуха, то кондиционер - это возможность поддержания заданной температуры в квартире. Воздуховоды под вентиляционную систему выполнены из оцинкованной стали, тогда как разводка к и от канального кондиционера - гибкими. Они уступают в эффективности прямоугольным жёстким, но таково было пожелание заказчика с целью удешевления проекта.

Монтаж вентиляционной системы с канальным кондиционером на этапе ремонта в квартире

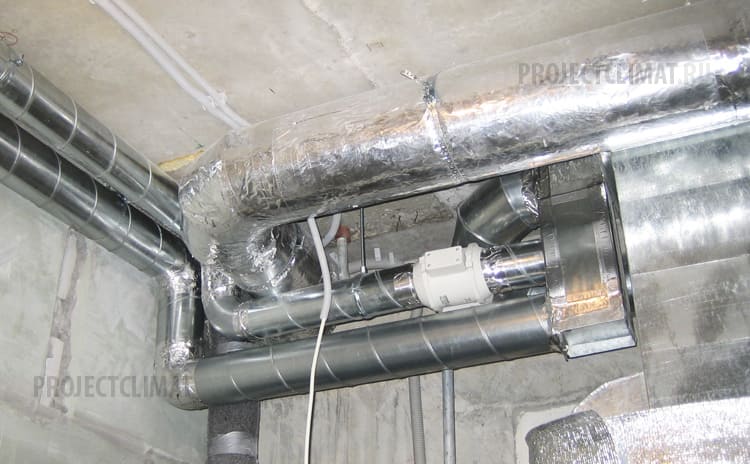

Вентиляция в городской квартире

Шаг №1

На объекте создана полноценная система вентиляции городской квартиры. На фотографии отображены вытяжные и подающие воздуховоды со встроенными канальными вентиляторами.

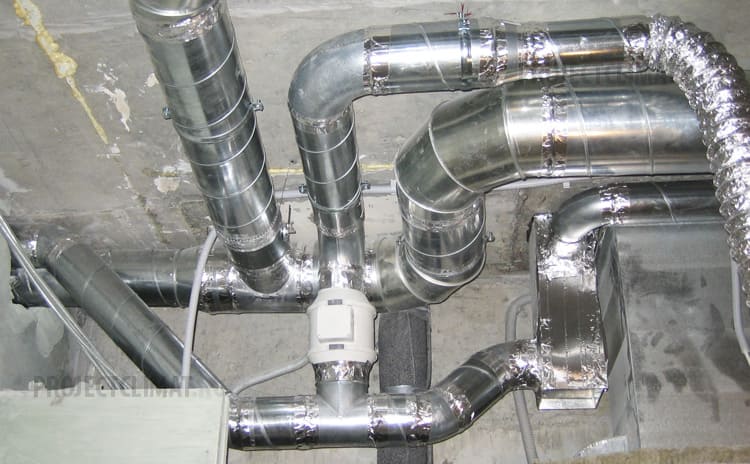

Создание вентиляции для городской квартиры

Шаг №2

Вентиляционная установка Systemair работает в паре с канальным кондиционеров Mitsubishi Electric. Воздуховоды проложены различных диаметров под раздачу и забор требуемых объёмов воздуха из каждого помещения.

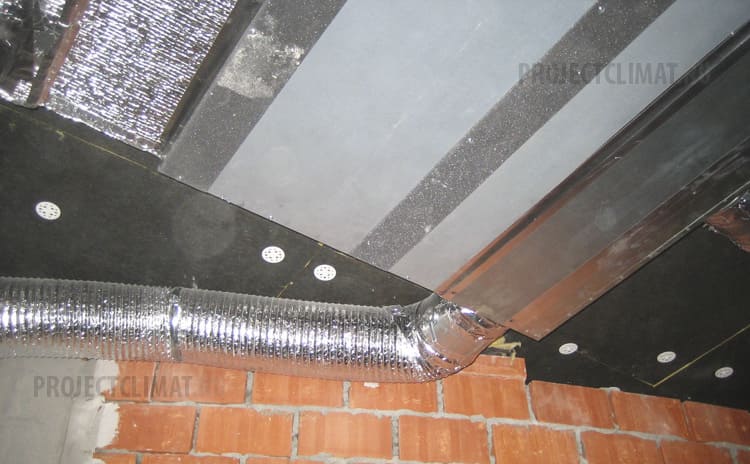

Забор воздуха

Шаг №3

На объекте также установлен и канальный кондиционер. Забор воздуха из помещений для подачи его к кондиционеру организован с помощью адаптера, на который после окончания ремонта монтируется декоративная решётка. Только она и видна будет на потолке. Форма обусловлена достаточно большим забором воздуха, а пожелание заказчика было обеспечить минимальное влияние на дизайн квартиры. Решётка будет под адаптер щелевой с минимальной шириной полотна.
Подведение воздуха к канальному кондиционеру

Шаг №4

Вся разводка от и к канальному кондиционеру выполнена гибкими воздуховодами (пожелание заказчика с целью удешевления проекта).

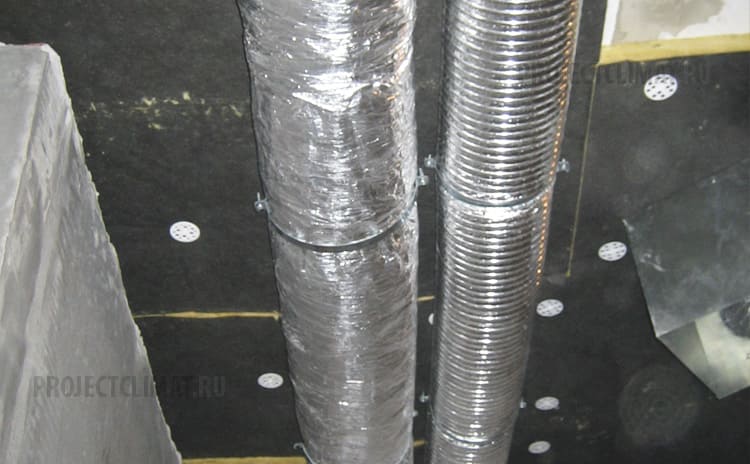

Воздуховоды

Шаг №5

Подающий воздух воздуховод - обычный, звукоизолированный. Раздающий охлаждённый воздух - звукотеплоизолированный для предотвращения образования конденсата на поверхности коммуникаций.

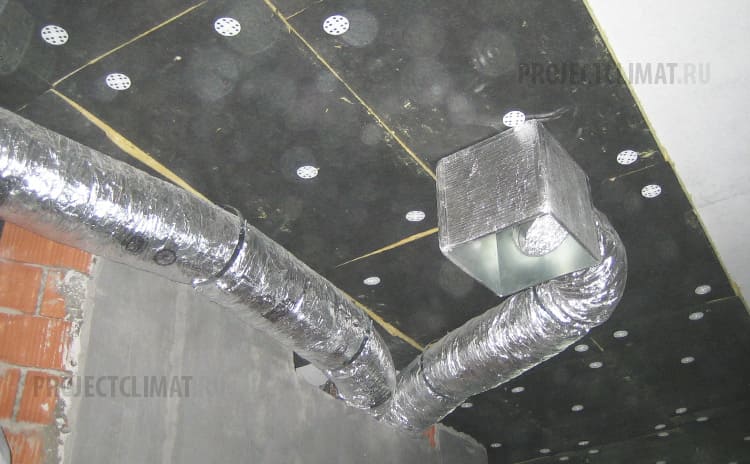

Камера смешения

Шаг №6

Все воздуховоды от канального кондиционера заканчиваются камерами. В данном случае - это раздающий воздуховод. Из данной камеры воздух подаётся в помещение.

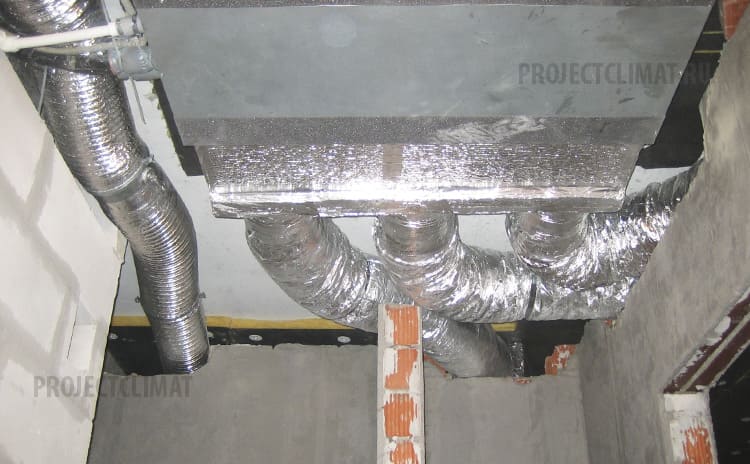

Раздающие воздуховоды

Шаг №7

От канального кондиционера по трём независимым воздуховодам из камеры смешения охлаждённый или подогретый воздух распределяется по каждому помещению.

Монтаж систем вентиляции, равно как и установка канальных кондиционеров - это всё элементы инженерии. Обратившись в нашу компанию, мы гарантируем индивидуальный подход к вашему объекту. Для замера параметров помещений будет организован выезд инженера и инженера-проектировщика на объект, создан проект под создание системы вентиляции и кондиционирования.

Самый ответственный момент - это проведение предварительных расчётов по требуемому воздухообмену по каждому помещению, расчёт потребной мощности кондиционера и вентиляционной установки, а также точный подбор сечения воздуховодов, заказ индивидуальных фасонных изделий, расчёт требуемых отводов, клапанов и т.д. Ошибка на данном этапе - гарантия либо увеличения стоимости объекта по факту выполнения работ, либо некорректная работа всей системы, что чревато срывом объекта.
