Вентиляция квартиры с канальными кондиционерами

Канальный кондиционер с приточной вентиляцией для квартиры

Декоративная потолочная решётка

Шаг №1

До того, как подобная красота окажется в вашей квартире или загородном доме - пройдёт некоторое время и много усилий со стороны компании для реализации задуманного. Начнётся с получения технического задания, выезда специалистов на объект, выполнения и утверждения проекта, монтажа первого этапа (черновые работы) и уж потом, как завершён ремонт, - чистовые работы по пуск-наладке и установке решёток и диффузоров, наладке системы

Первый этап работ по монтажу вентиляции в квартире

Данный объект один из немногих, которые мы выполняли по чужому проекту вентиляции и кондиционирования квартиры: у клиента уже был готов проект. Достаточно простой, но вполне себе рабочий. После анализа со стороны наших проектировщиков и прорабов и пары уточнений был запущен в работу на подсчёт и комплектацию.

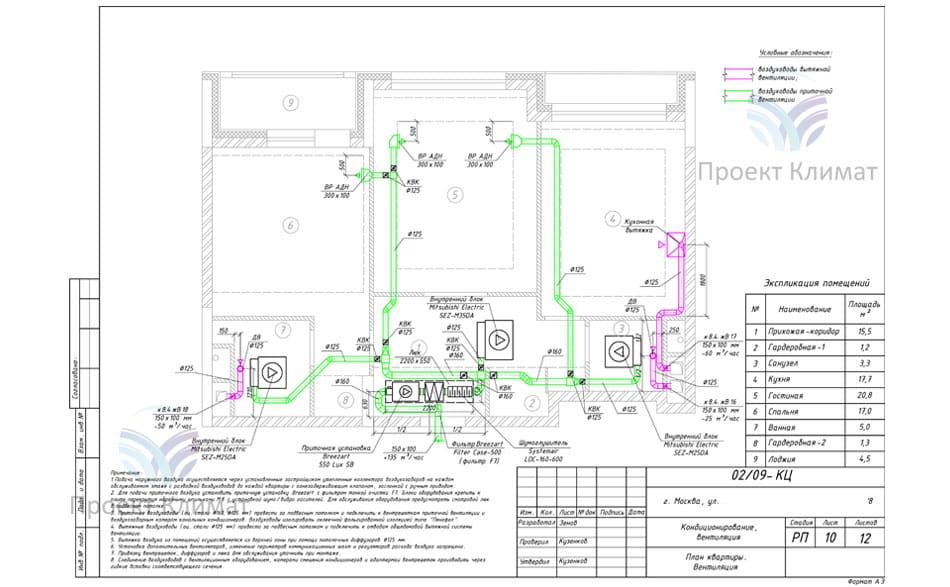

Раздел проекта, касающийся создания системы приточной вентиляции в квартире

Раздел проекта, касающийся создания системы приточной вентиляции в квартире

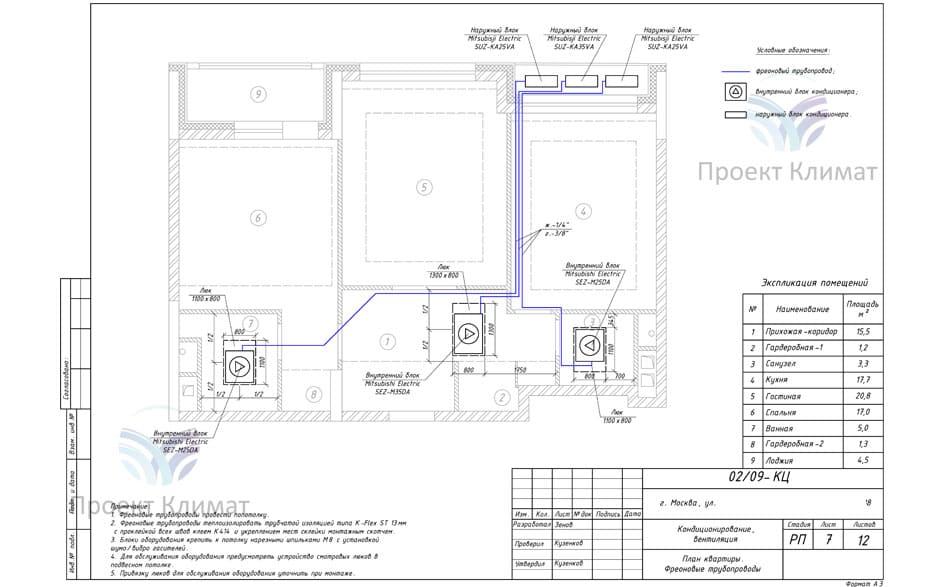

План разведения фреонового контура кондиционеров

План прокладки фреонового контура от внешних блоков кондиционеров

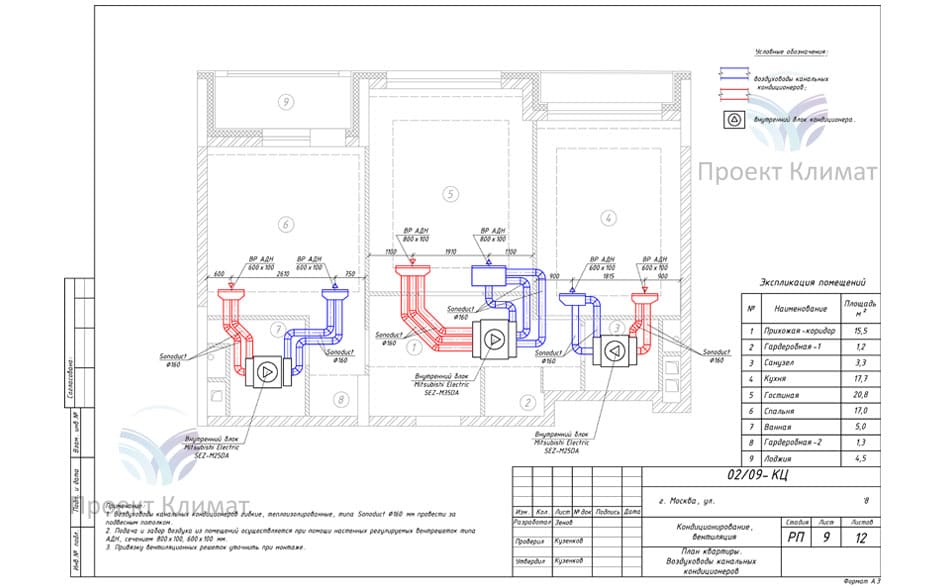

Расположение канальных кондиционеров в квартире

Расположение канальных кондиционеров и воздуховодов с декоративными решётками

По предоставленному проекту выполнили подбор оборудования и расходных материалов. Провели согласование с клиентом. На этом этапе можно слегка "поиграться" стоимостью: на неё уже влияет только стоимость используемого основного оборудование (выбрать японского или китайского производителя - вот она разница) и качество расходных материалов и вспомогательных систем.

Весь договор вышел в 705 тыс. руб., из которых 75% или 532 тыс. - это сами кондиционеры, приточная установка, воздуховоды, фильтра и расходные материалы (стоимость которых мы расшифровываем в предложении). Остальные 25% или 173 тыс. руб. - это работы по установке и пуск-наладке.


Далее представлены фотографии с первого этапа: монтаж на стадии ремонта в квартире.

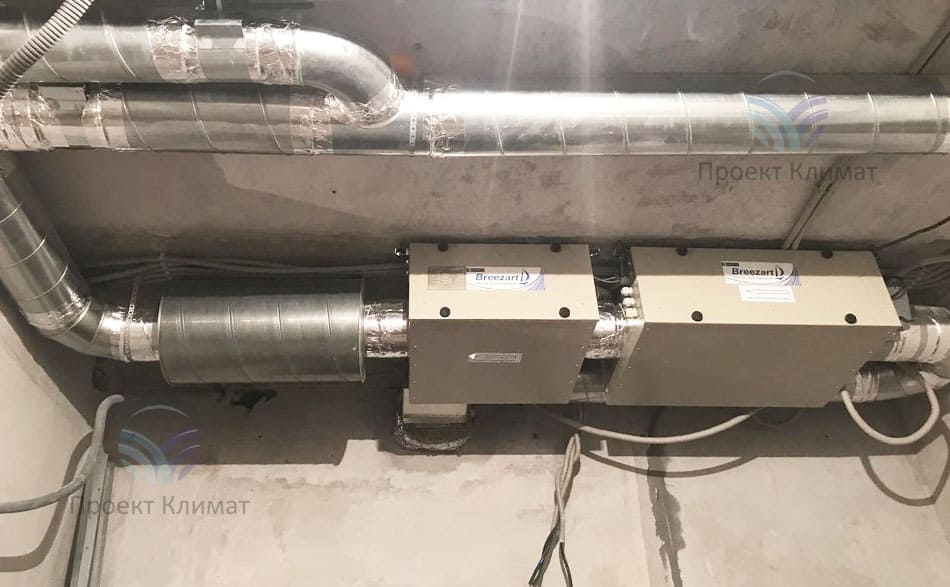

Приточная вентиляционная установка в квартире

Приточная вентиляционная установка в квартире

На фотографии сама приточная установка, а также дополнительный фильтр-бокс (для тонкой очистки воздуха с уровнем фильтрации выше, чем в самой установке) и глушитель шума

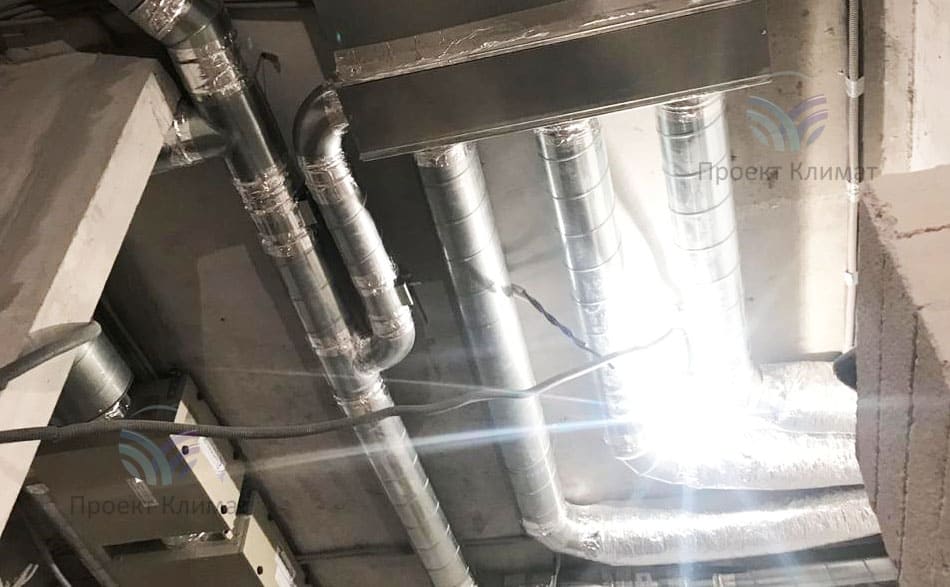

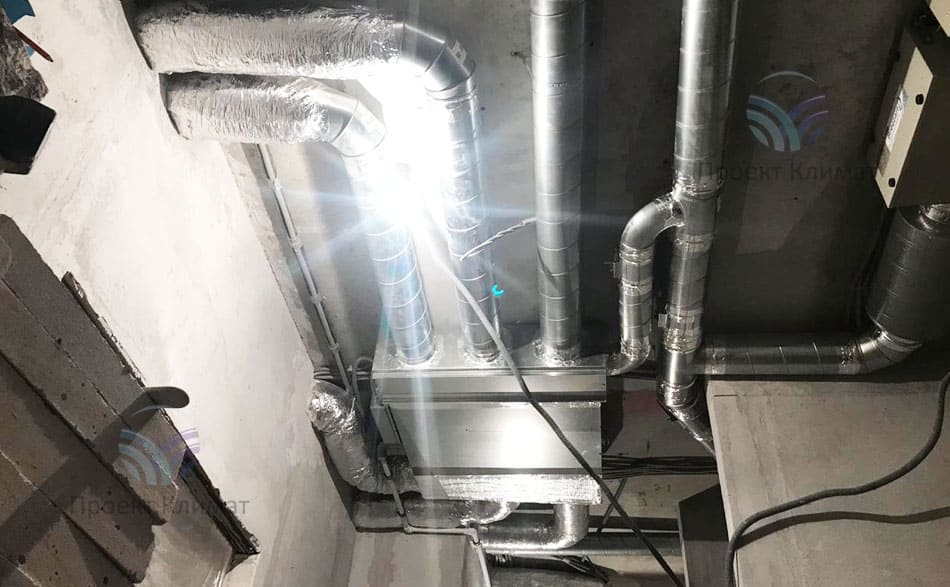

Канальные кондиционеры в квартире и приточная установка

Канальные кондиционеры в квартире с воздуховодами

На фотографии видна и приточная установка, и смонтированный недалеко от неё внутренний блок канального кондиционера с подведёнными коммуникациями
Канальный кондиционер и вентиляция в квартире

Канальный кондиционер и вентиляция в квартире

Система воздуховодов. К адаптеру подведены без теплоизоляции, тогда как на выходе с дополнительной защитой, которая предотвратит образование конденсата. Видны фреоновые коммуникации в чёрной теплоизоляции

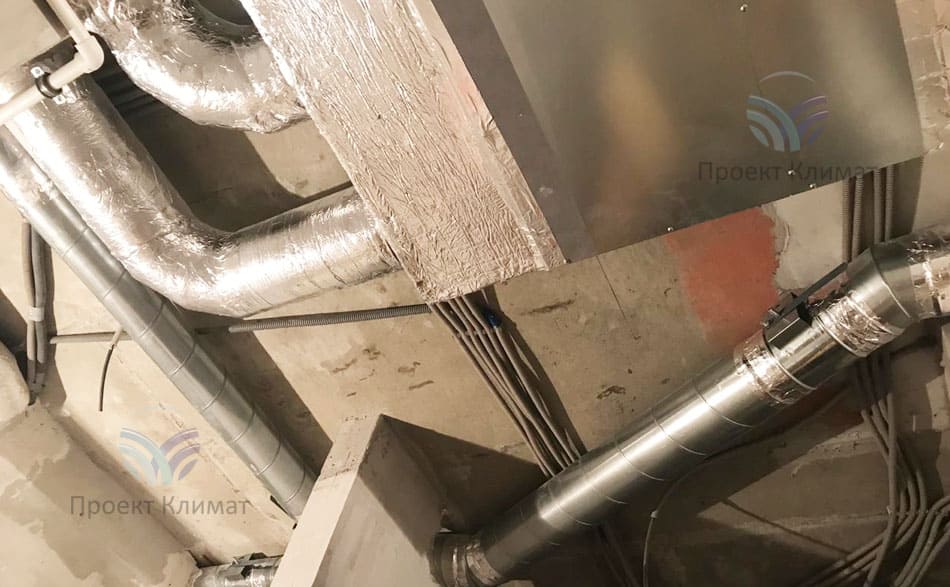

Пленум на канальной сплит-системе

Пленум на канальной сплит-системе

Пленум (или адаптер) - это фасонное изделие на входе и выходе из канального блока. Уже из него осуществляется раздача воздуха сразу по нескольким воздуховодам, что позволяет, кстати, обеспечить контроль температуры сразу в нескольких помещениях всего одним канальным кондиционером

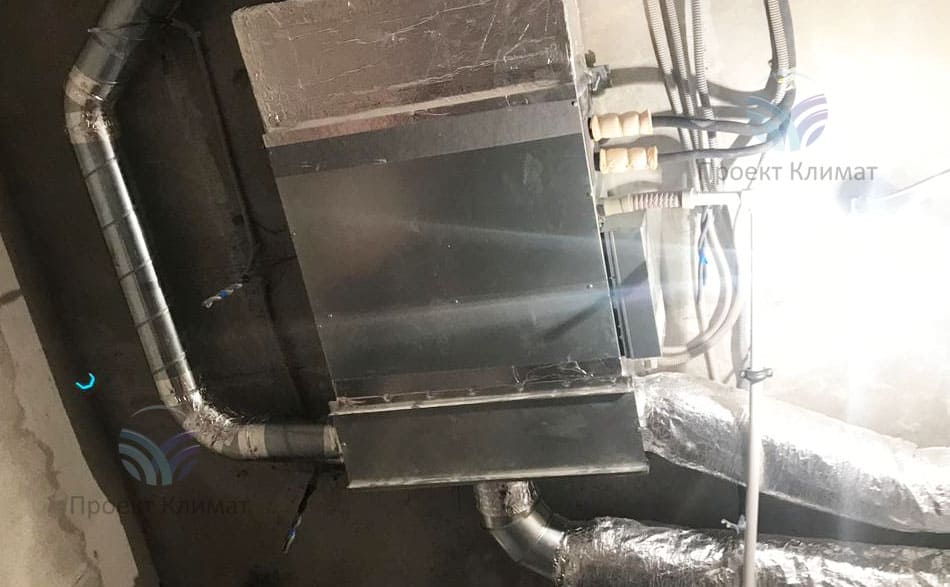

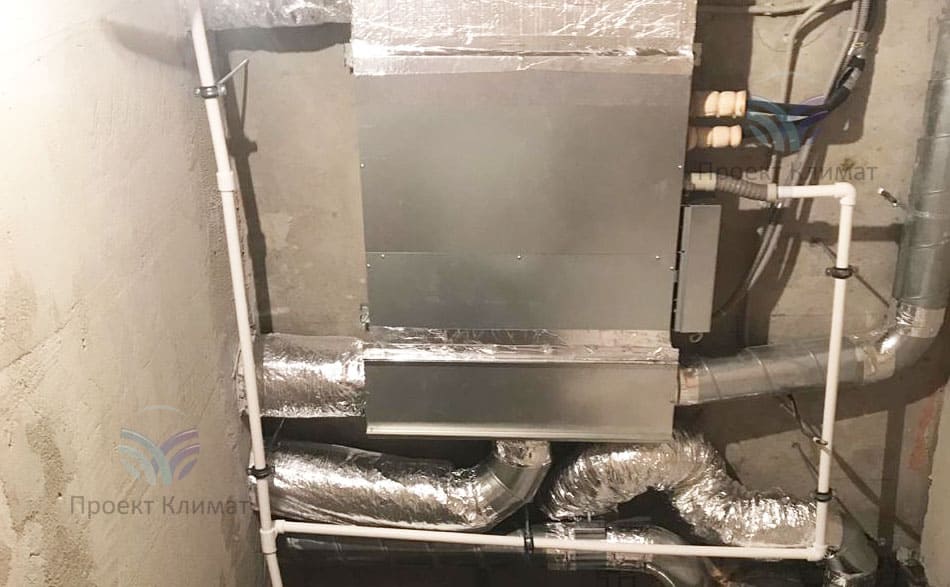

Канальный кондиционер в квартире с коммуникациями

Канальный кондиционер с коммуникациями

Этот же блок с уже подключёнными адаптерами, дренажной системой и фреоновым контуром. Картина та же, ракурс иной
Третий канальный кондиционер в квартире

Подключение внутреннего блока

Гибкие воздуховоды - это не попытка сэкономить на паре метров коммуникаций. Они имеют чёткое назначение: облегчить монтаж и выполнить демпфирование колебаний при работе системы, а также создать дополнительную звуковую изоляцию (все они - тепло- и шумо- изолированные)

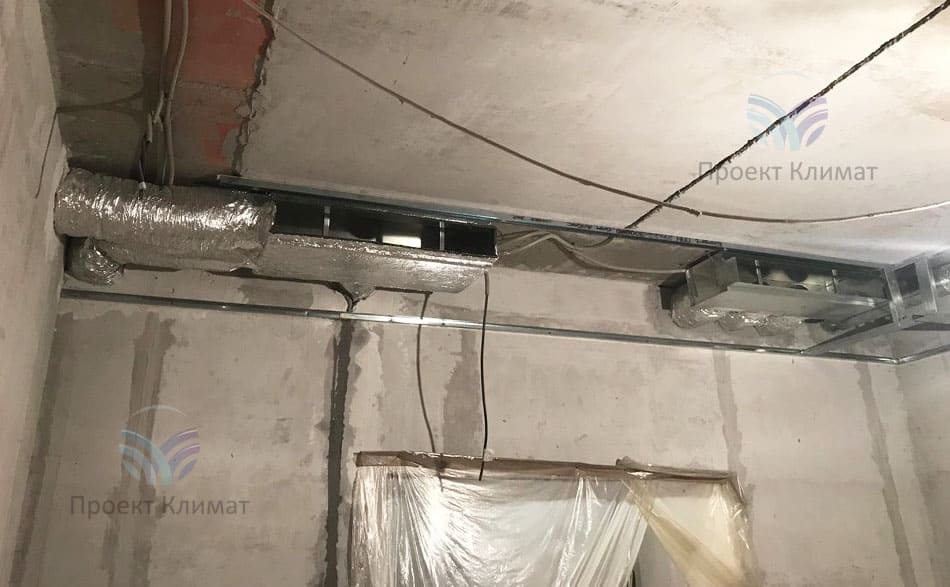

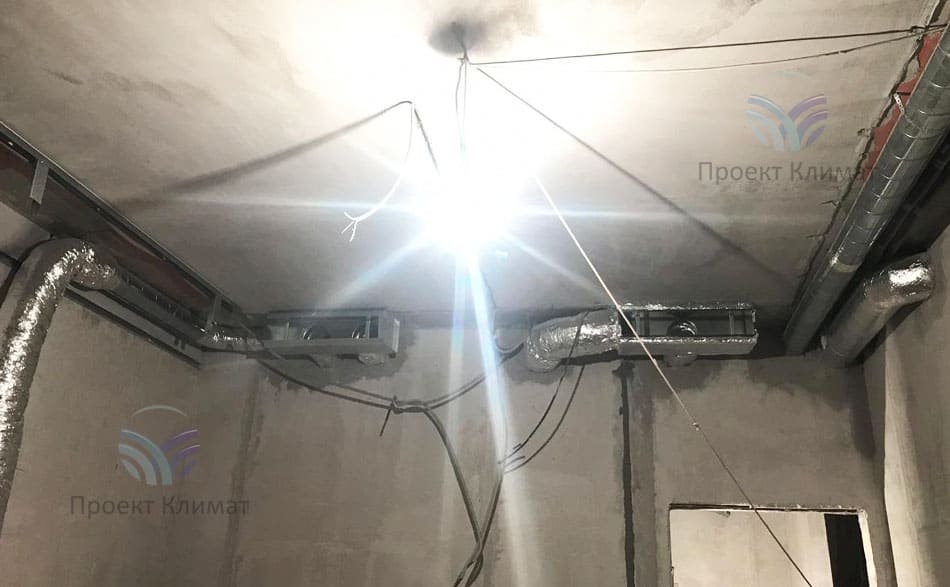

Настенные адаптеры под решётку

Настенные адаптеры под решётку

Решётка для раздачи воздуха крепится не к воздуховоду: требуется выровнять воздушный поток, что и происходит в адаптере
Адаптеры под декоративные решётки

Адаптеры под декоративные решётки

Адаптеры бывают потолочные и настенные. В данном случае - это настенное исполнение элемента

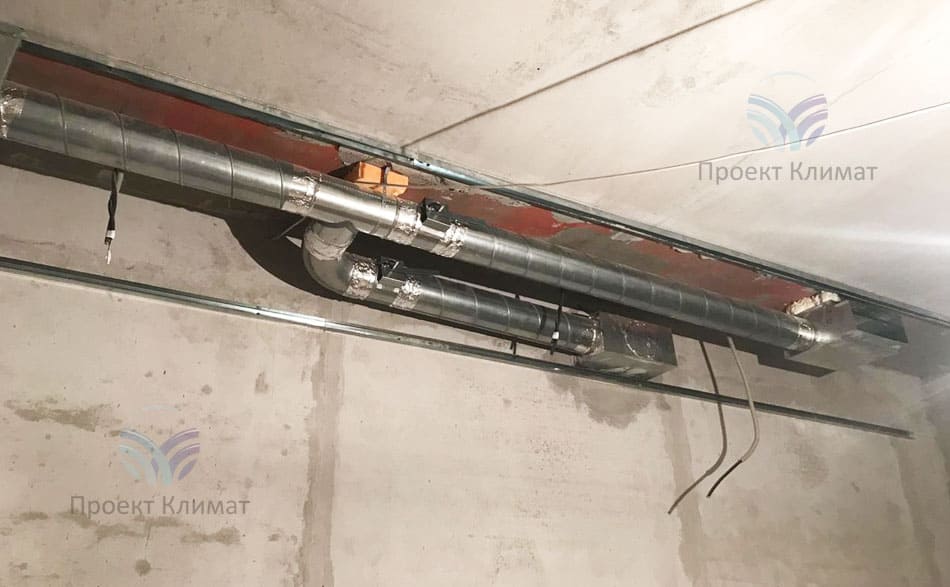

Воздуховоды и адаптеры под решётки

Воздуховоды и адаптеры под решётки

Воздуховод с клапанами для управления объёма воздуха. На концах - адаптеры (один выведен в соседнюю комнату) для крепления решёток, через которые воздух будет удаляться из помещения. Видна направляющая под уровень чистового потолка в данном помещении.

На этом первая стадия работ, она же и основная, завершена. Проведены тестовые работы на определение работоспособность системы для недопущения сюрпризов на этапе окончания и запуска кондиционеров и вентиляции. А выглядеть всё это будет примерно вот так (фотографии с другого объекта):

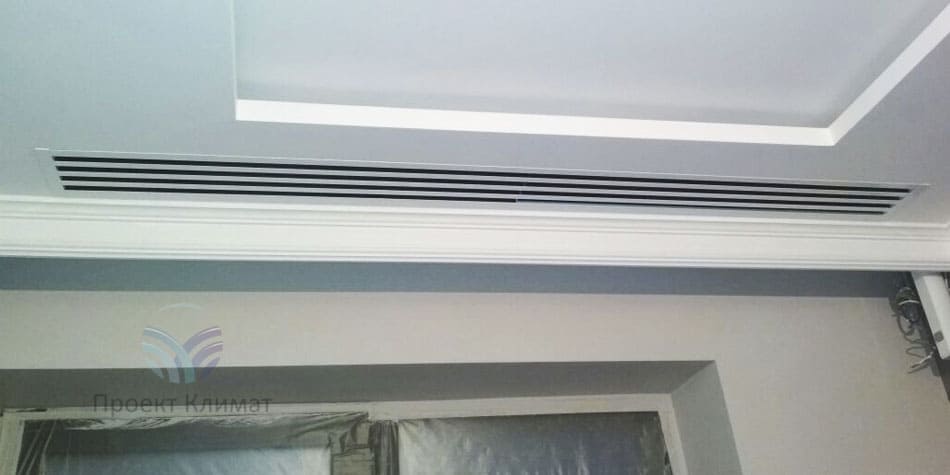

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Лаконично, красиво: решётка канального кондиционера

Но навести подобную красоту можно будет уже после завершения всех отделочных работ на объекте. Объём работ будет невеликим (диффузоры, решётки, регулировка), но приятным.


Москва, квартира

87 м2
