VRV Daikin с настенными кондиционерами и системой вентиляции

Проект вентиляции и канального кондиционирования для квартиры

Выйти на подобный объект без проекта кондиционирования и вентиляции чревато следующим:

  • несогласованностью технического задания заказчика с фактическими параметрами системы
  • затягивание сроков сдачи, срывом планов по размещению иных инженерных систем и отсутствием единой концепции объекта, нарушением дизайнерских решений
  • вываливанием (как правило резко и в сторону увеличения) из сметы
  • неэффективной работой всей системы (а её уже не переделаешь - все коммуникации будут зашиты) на всём протяжении срока её использования
  • сбоями в работе: повышенный шум, неверная настройка работы автоматики, перерасход воздуха или наоборот отсутствие его подачи по помещениям

В общем, сюрпризов может быть множество если вы в попытке сэкономить привлечёте вольнонаёмную бригаду разнорабочих или представителей некоего интернет-магазина (с ассортиментом от шариковой ручки до яхты), пообещавших сделать всё быстро и дёшево. Кстати, цены-то у нас один из самых адекватных, вдобавок....

"Проект Климат" - профессиональная инженерная компания. Собственный сервисный центр по ремонту и обслуживанию инженерных систем, штат проектировщиков и бригад монтажников. Член СРО на проектирование. Член СРО на монтаж на объектах капитального строительства.


Проект системы кондиционирования и вентиляции

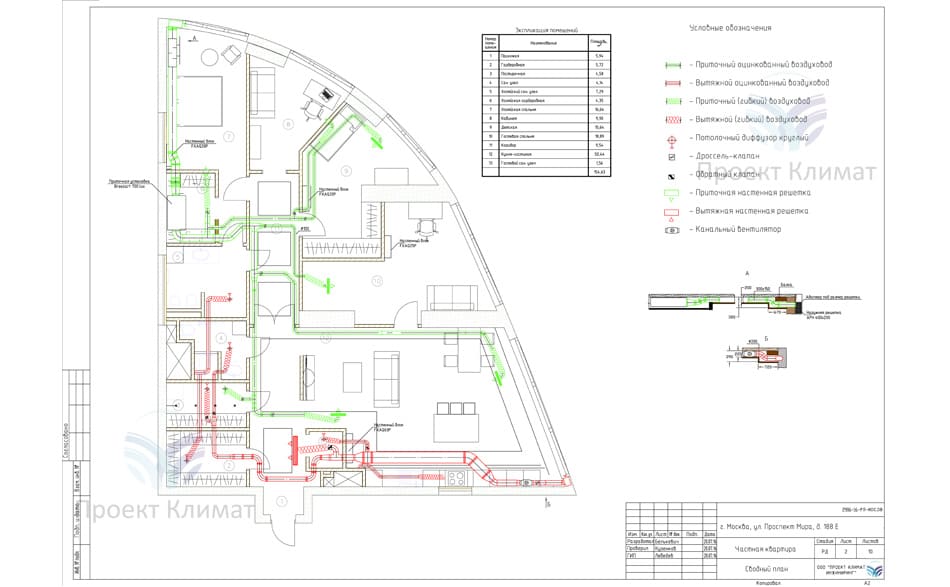

Проект вентиляции и кондиционирования квартиры

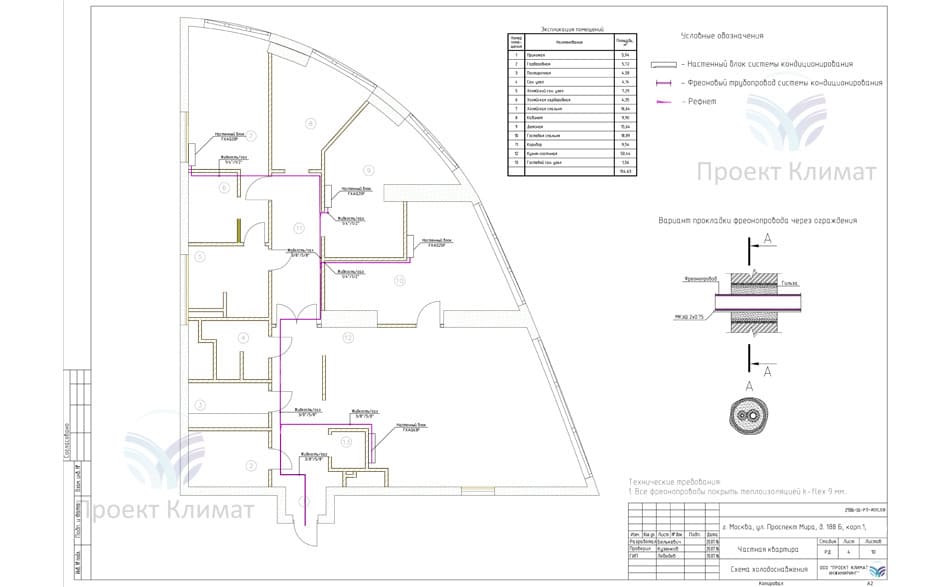

Раздел проекта - холодоснабжение: схема прокладки фреоновой трассы от внешнего блока до каждого внутреннего

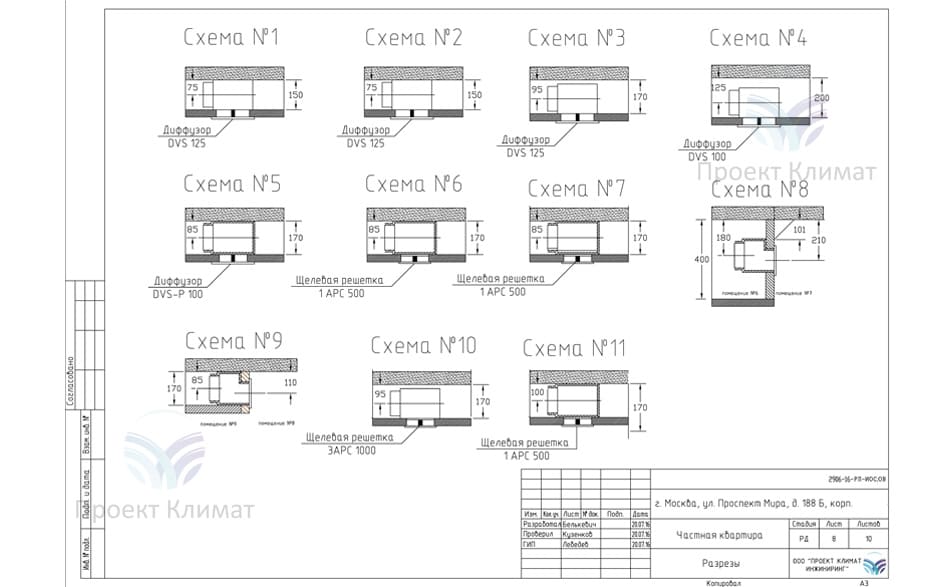

Проект кондиционирования - разрезы адаптеров: схема расположения адаптеров под решётки канальных кондиционеров

Аксонометрия вентиляции и холодснабжения

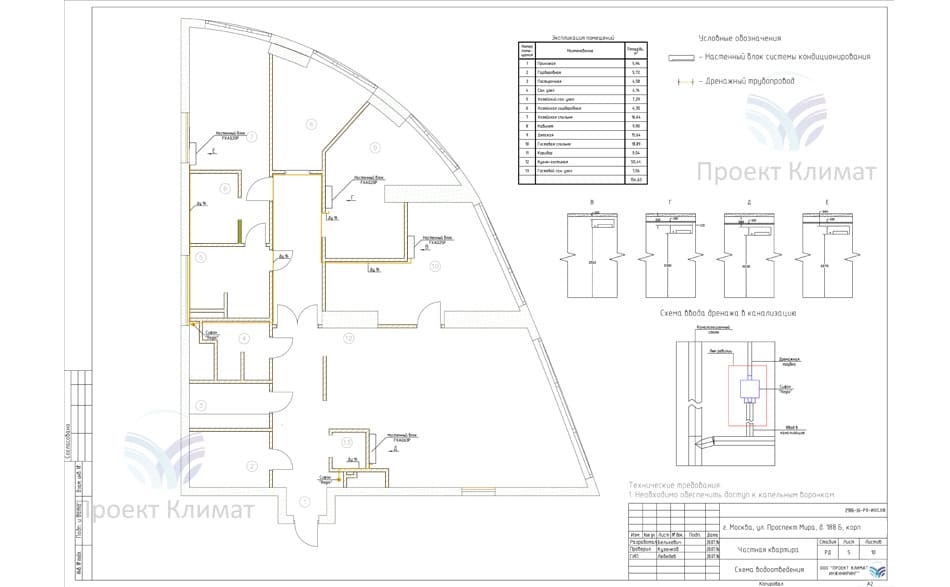

Схема отведения конденсата в канализацию

Крепление воздуховодов и прокладка фреоновых трасс

В качестве системы кондиционирования выбрана mini-VRV серии RXYSCQ/RXYSQ, модель Daikin RXYSQ5T7Y1B внешний блок. Выбор пал на данную систему благодаря её мощности по прокачке существенных длин трасс. Мульти сплит система Daikin, равно как и иных производителей, попросту бы не справилась на данном объекте.

Внутренние блоки - обычные инверторные кондиционеры настенного типа. Канальные кондиционеры потребовали бы дополнительного снижения уровня чистового потолка, на что заказчик не согласился. Поэтому пошли по более простому пути.

Первый этап проведения работ по монтажу кондиционеров и вентиляции

Монтаж внешнего блока mini-VRV Daikin выполнен на отведённое под него место на общем балконе

Приточная вентиляционная установка Breezart уже смонтирована под потолок и выполнено подведение воздуховодов на вход и раздачу воздуха по помещениям

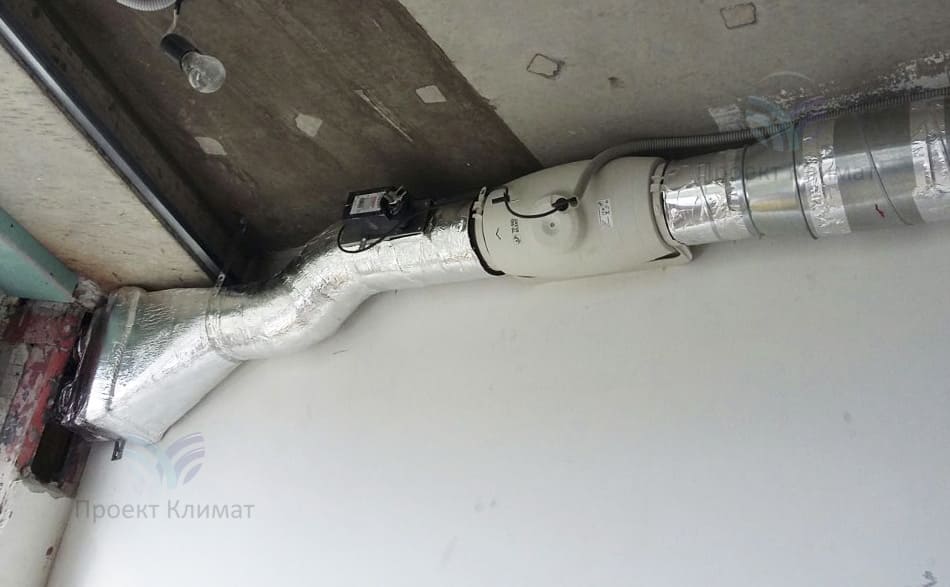

Какнальный вентилятор Silent обеспечивает отведение дополнительного количества воздуха для создания требуемых параметров среды по воздухообмену, согласно расчётам для жилого помещения

Воздуховоды вентиляционной системы крепятся под потолком, равно как и фреоновая трасса для сплит-систем

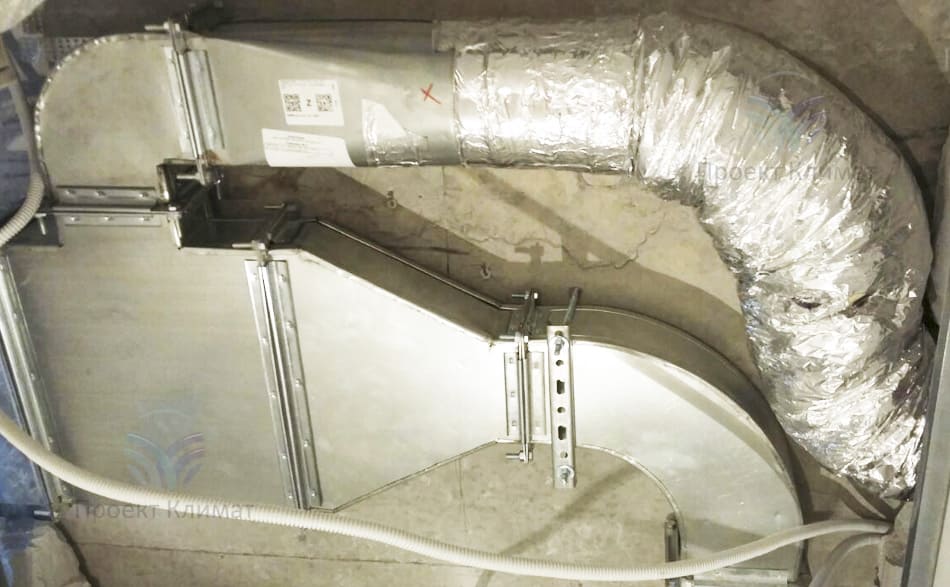

Отвод воздуховода от магистральной линии. Окончание выполнено из гибкого гофрированного воздуховода для снижения колебаний и шума перед вентиляционной решёткой, через которую и будет раздаваться воздух в помещении

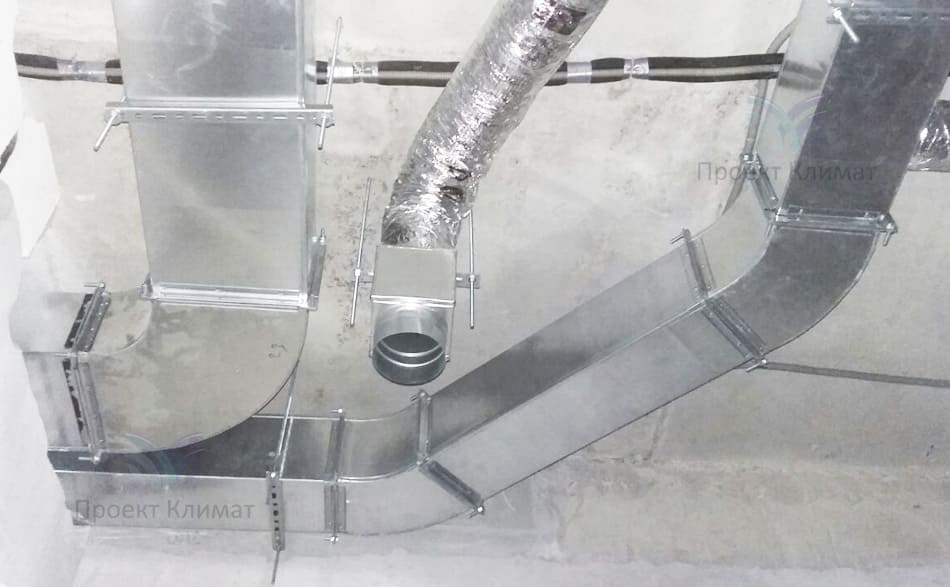

Система воздуховодов в квартире: каждая ветка отвечает за своё помещение. Протяжённость, сечение, геометрия разводки - всё предварительно рассчитано!

Крепление воздуховодов по потолку квартиры. Сечение выбрано с целью минимизировать опуски потолков

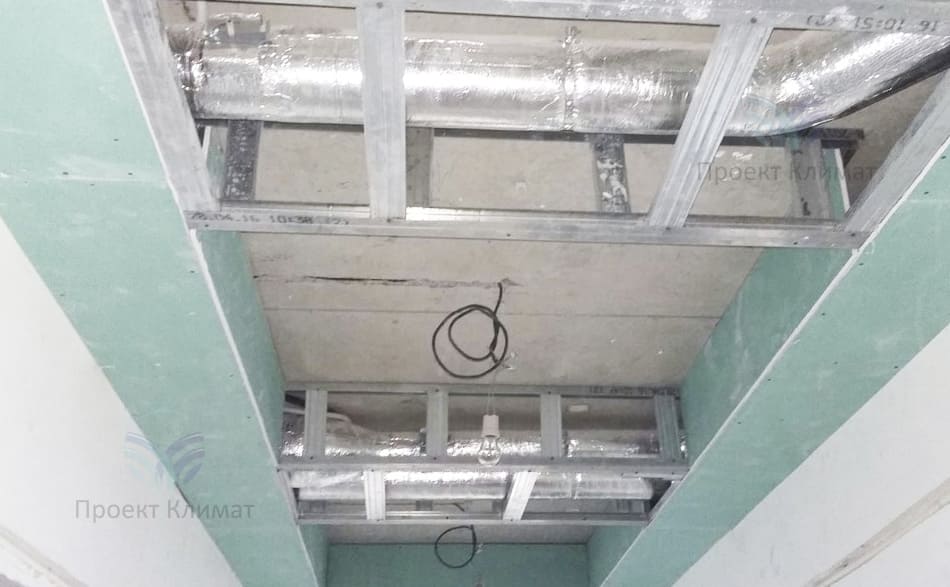

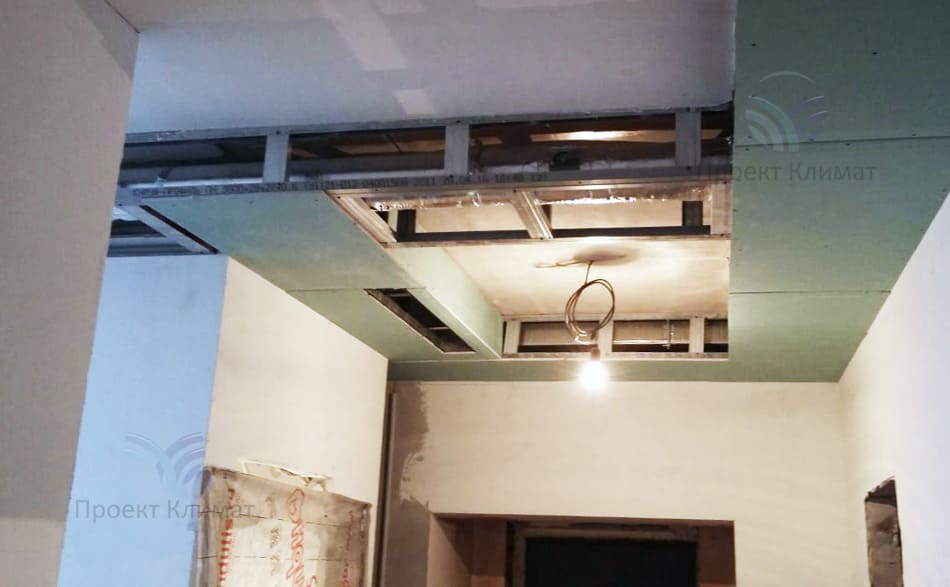

Все коммуникации скрываются под чистовой отделкой и на втором этапе останутся видны только щелевые решётки и диффузоры, через которые и будет подаваться и забираться воздух

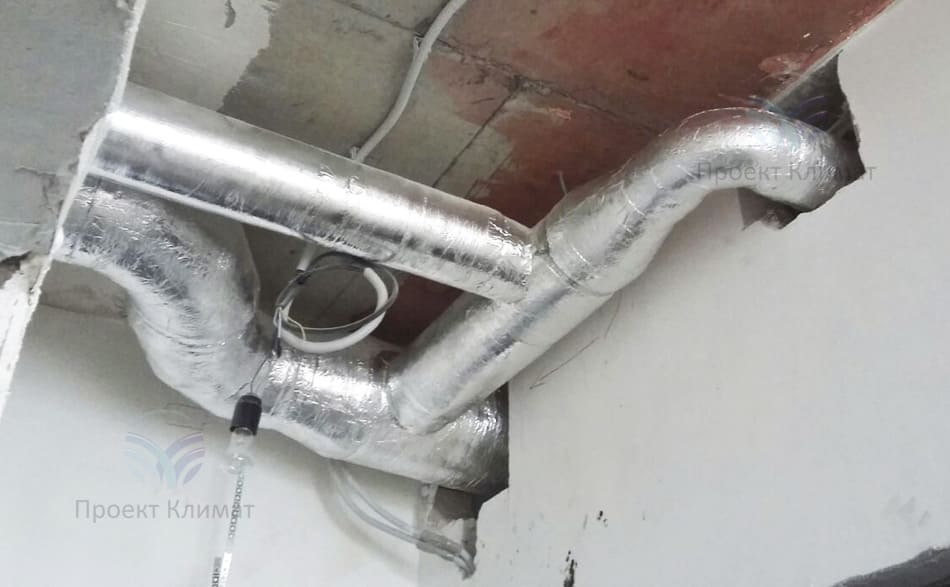

Прокладка воздуховодов под потолком в квартире

На данном этапе мы завершили все работы по нашим разделам. Ждём завершения ремонта на объекте.

Работы второго этапа по монтажу вентиляции и кондиционирования в квартире будут состоять из:

  • пуск-наладка приточной установки, тестирование всех режимов работы и запуск в эксплуатацию
  • регулировка работы клапанов
  • тестирование работы системы автоматики
  • анализ давления манометра предварительно опрессованной трассы - контроль целостности фреонового контура для обеспечения его герметичности
  • вакуумирование, запуск в трассу фреона и вывод системы на рабочий режим


Москва, квартира

154 м2

VRV Daikin с настенными кондиционерами и системой вентиляции
