Приточно-вытяжная система вентиляции Systemair с системой увлажнения HygroMatik и осушителем Dantherm

Комплексная система вентиляции, кондиционирования и контроля влажности в загородном доме

Проект Климат предлагает своим заказчикам комплексные решения в сфере климата. В данном примере была реализована система из четырёх составляющих:

  • система приточно-вытяжной вентиляции с системой утилизации тепла - пластинчатым перекрёстным рекуператором - Systemair Topvex TX06 HWH-R с водяным контуром для подогрева подаваемого воздуха
  • система осушения на базе канального осушителя Dantherm CDP 165
  • система увлажнения воздуха, а точнее - контроля уровня влажности GEA HygroMatik
  • система кондиционирования для создания должного уровня температуры воздуха во всех помещениях коттеджа на базе канальных кондиционеров Mitsubishi Electric с функцией подачи свежего воздуха

Реализация подобного замысла попросту нереальна без создания проекта вентиляции и кондиционирования с увязкой всех элементов столь сложной системы с элементами конструкции здания, предполагаемыми инженерными коммуникациями, а также решениями дизайнера в сфере интерьера помещений.

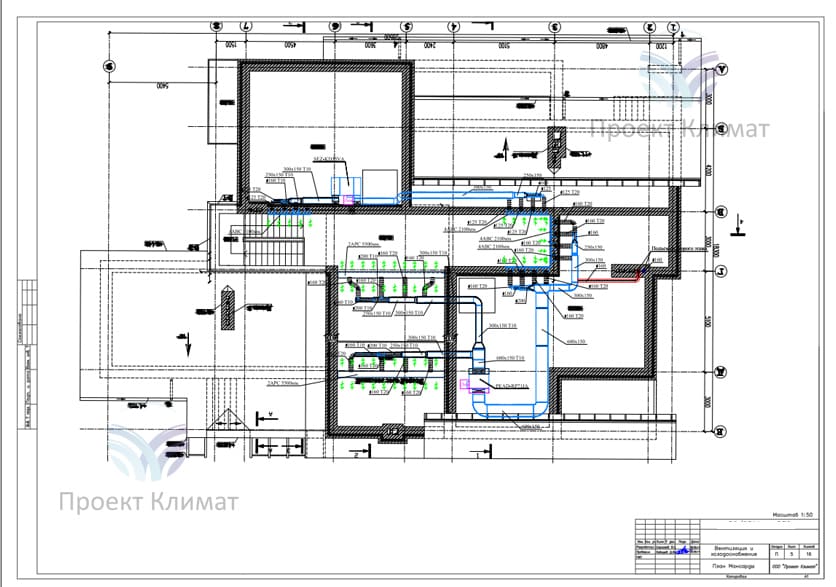

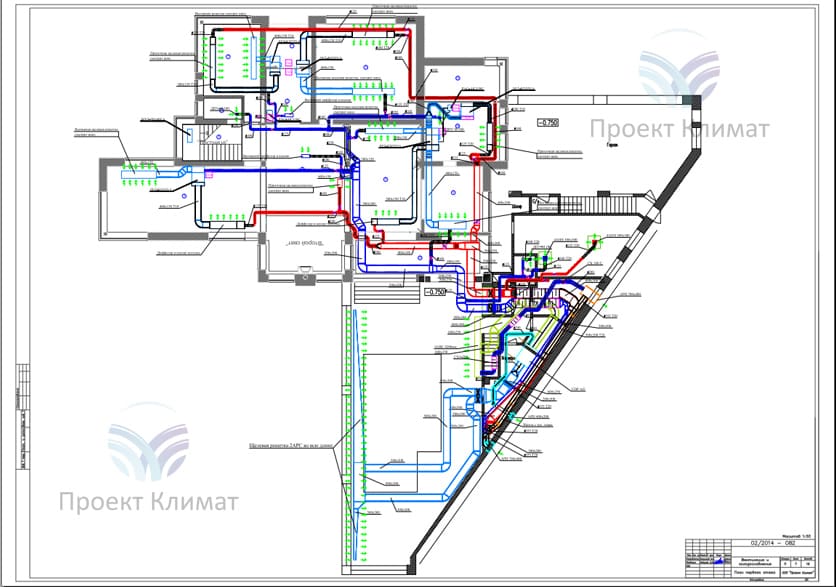

Проект системы вентиляции, кондиционирования и контроля влажности
Проект первого этажа Проект второго этажа Проект мансарды

Монтаж системы вентиляции и кондиционирования с элементами осушения

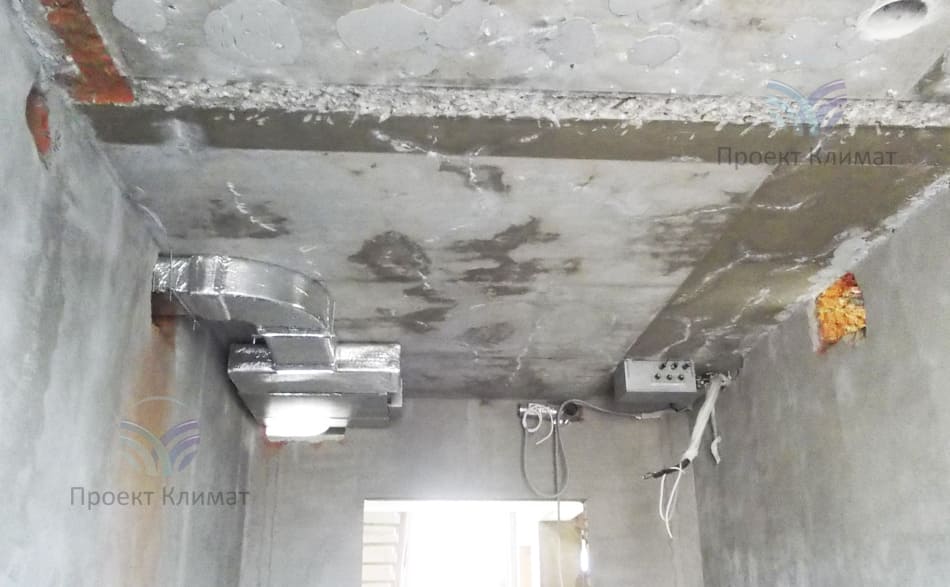

Элементы вентиляции в помещении бассейна

Шаг №1

Элементы вентиляции в помещении бассейна на первом этаже. Пока всё достаточно хмуро и серо. Но картина совершенно изменится при завершении объекта!

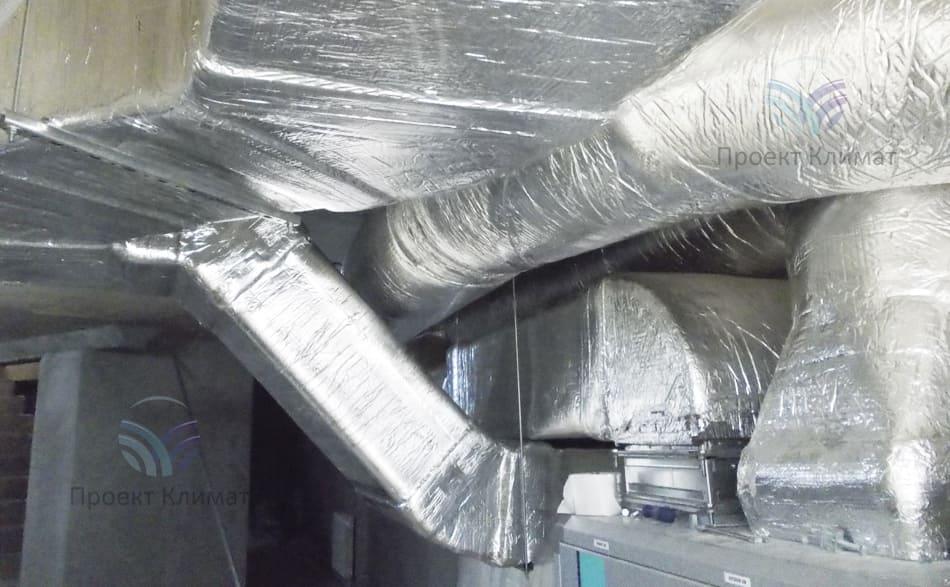

Приточно-вытяжная установка Systemair

Шаг №2

Приточно-вытяжная установка Systemair с рекуперацией тепла является сердцем всей системы вентиляции. Установлена на нижнем ярусе. На фотографии - подведённые воздуховоды в теплоизоляции.

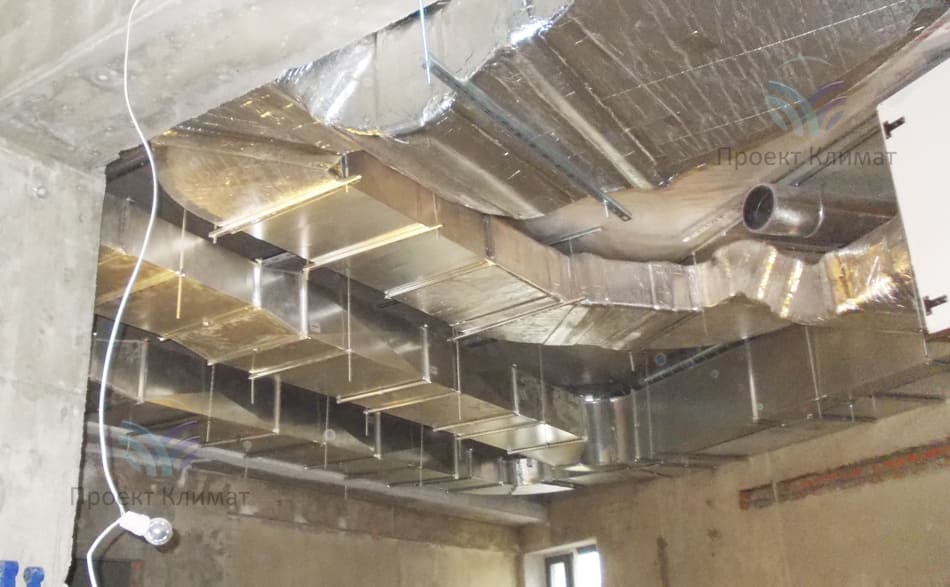

Разводка воздуховодов по помещениям

Шаг №3

Разводка воздуховодов по помещениям выполнена в рамках утверждённого проекта, согласно технических норм и правил по кратности раздачи воздуха.

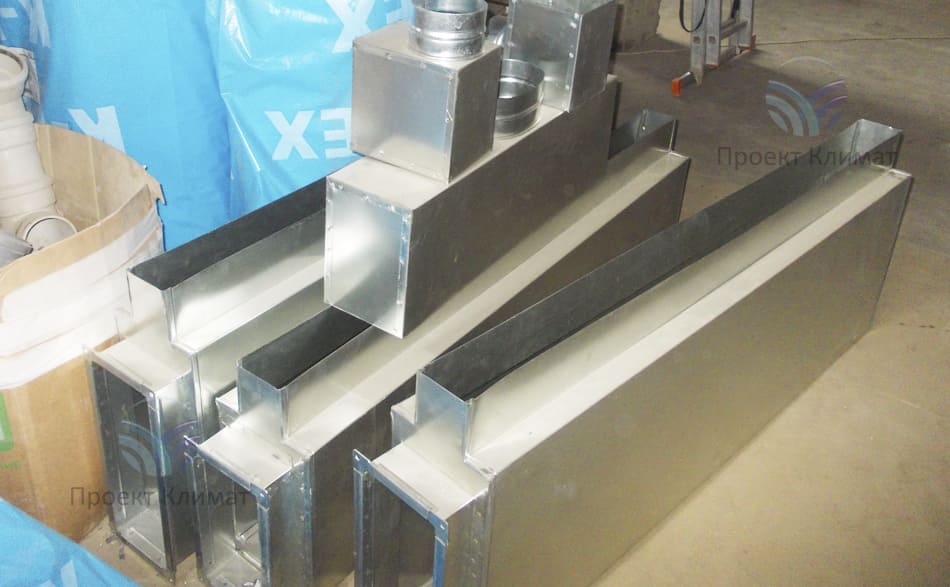

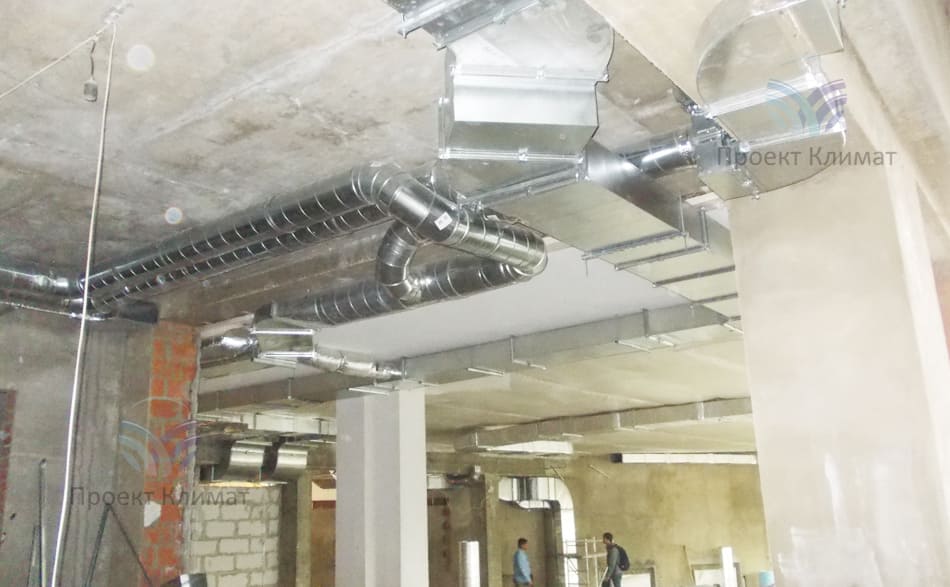

Воздуховоды

Шаг №4

Для комплектации подобного объекта фасонные изделия заказываются централизованно на производстве. Среди них имеются переходы, созданные специально для данного объекта по чертежам проектировщиков.

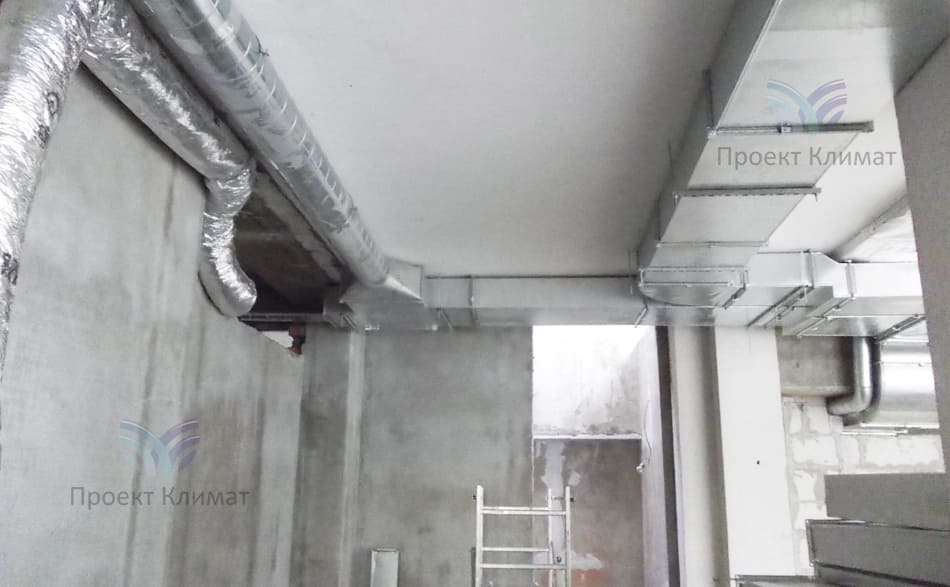

Инженерные коммуникации системы вентиляции

Шаг №5

Жаль, что на фотографии не получается показать всю красоту объекта: его глобальность и масштабность. Но выглядит всё красиво. Так и должно быть при грамотном монтаже на базе чётко выполненного проекта.

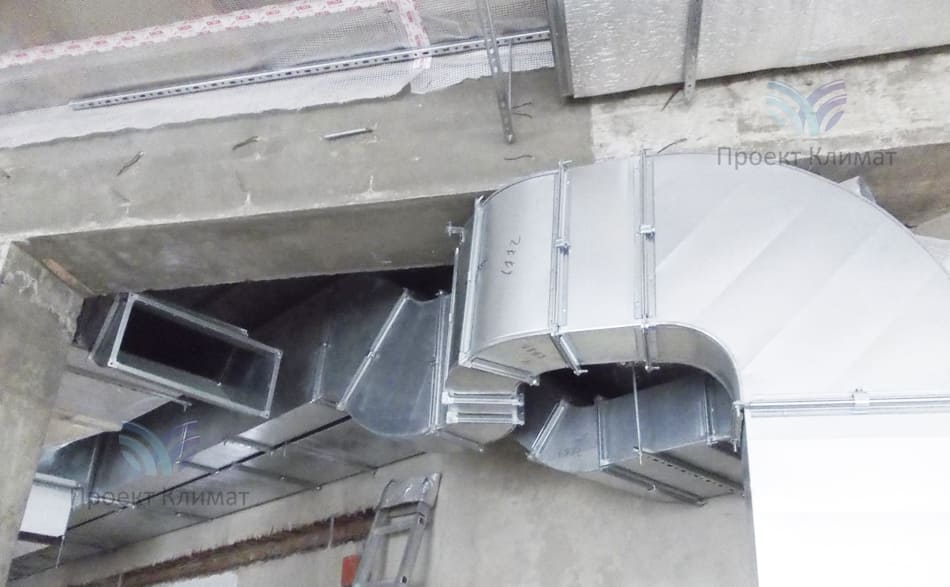

Воздуховоды различного сечения

Шаг №6

При прокладке коммуникаций применены воздуховоды круглого и прямоугольного сечения. Круглый - стандартный, недорогой элемент, тогда как прямоугольные - клёпанные, обходятся дороже, но зато при той же пропускной способности имеется возможность снизить итоговый опуск потолка за счёт его меньшего линейного размера.

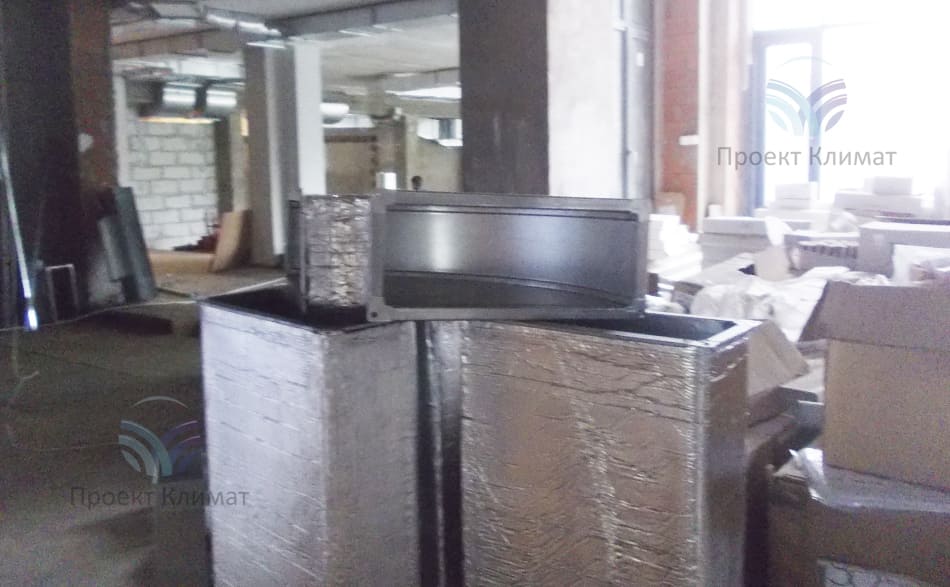

Раскладка системы воздуховодов

Шаг №7

До крепления под потолком элементы раскладываются на полу или верстаке, оклеиваются теплоизоляцией.

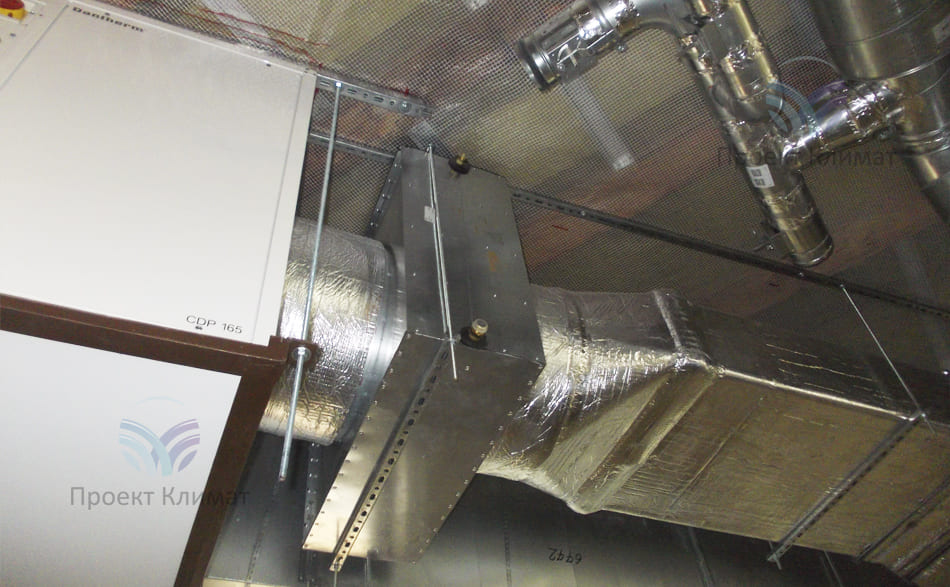

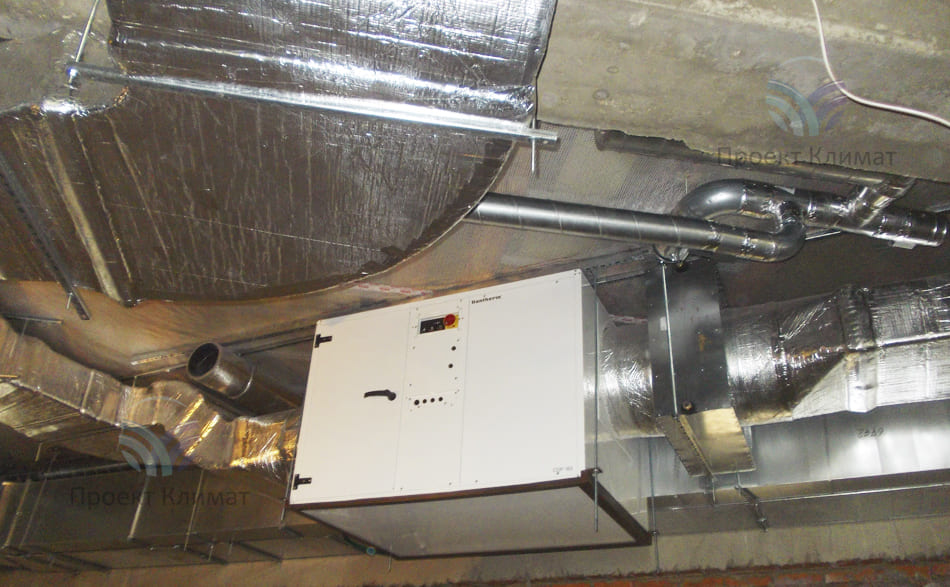

Осушитель воздуха Dantherm CDP 160

Шаг №8

Осушитель воздуха Dantherm CDP 160 интегрирован в вентиляционную систему для осушения воздуха в бассейне и недопущения образования конденсата и плесени. Находится на линии, отводящей воздух из помещения до подачи его в вентиляционную установку.
Элемент подогрева воздуха

Шаг №9

Элемент подогрева воздуха на выходе из осушителя, ведь для осушения воздух предварительно охлаждается до точки выпадения росы.
Воздуховоды системы вентиляции

Шаг №10

Воздуховоды системы вентиляции.

Система кондиционирования представлена мультизональной системой Mitsubishi Electric: с высочайшими показателями по надёжности и экономичности. Мультизональный кондиционер Mitsubishi Electric - это гарантия длительного срока службы с сохранением заданных параметров. Да и представьте себе объём работ и переделки, которые необходимо будет провести в случае выхода из строя хотя бы одного элемента системы, ведь практически все коммуникации, равно как и внутренние блоки канального типа будут скрыты чистовой отделкой. Дорогой отделкой, как по работам, так и по материалам.

Внутренние блоки - это кондиционеры канального типа, обеспечивающие скрытую установку с последующей раздачей воздуха через щелевые решётки. Помимо этого реализована функция подачи кондиционером свежего воздуха путём присоединения воздуховода и вентиляторов подпора воздуха с улицы.

Канальное кондиционирование воздуха VRF системой

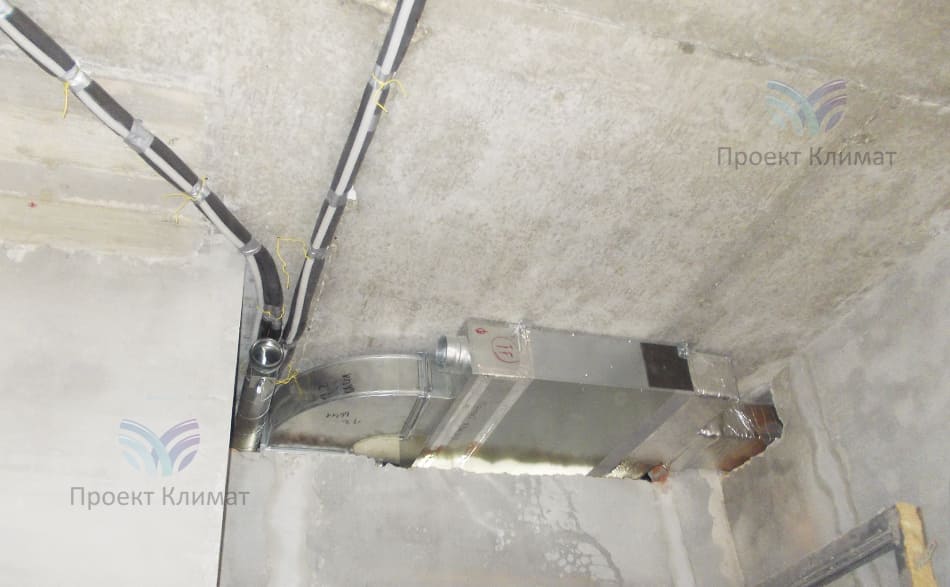

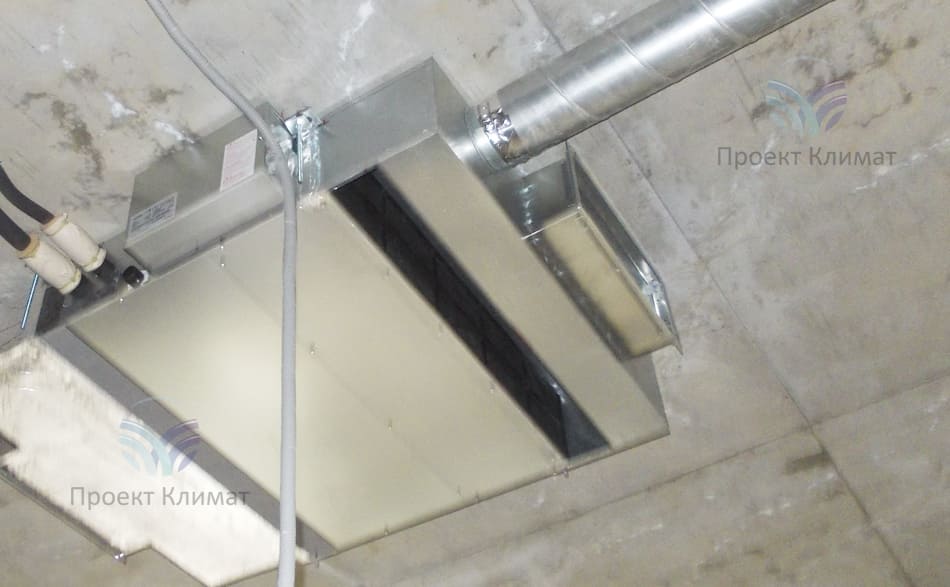

Внутренний блок Mitsubishi Electric канального типа

Шаг №1

Внутренний блок Mitsubishi Electric канального типа с подведённым к нему круглым воздуховодом, обеспечивающим подмес свежего воздуха с улицы. Небольшой элемент вентиляции, интегрированной в систему кондиционирования.
Канальный кондиционер с подачей свежего воздуха

Шаг №2

По потолку протянуты фреоновые магистрали от мультизонального кондиционера. Также виден воздуховод (который пока не подключен) для подачи свежего воздуха с целью его последующего охлаждения или обогрева. На входе и выходе из блока уже смонтированы адаптеры: на выходе - в теплоизоляции для предотвращения образования конденсата.
Адаптеры для канальных кондиционеров

Шаг №3

Адаптеры для канальных кондиционеров готовятся индивидуально под каждый объект.

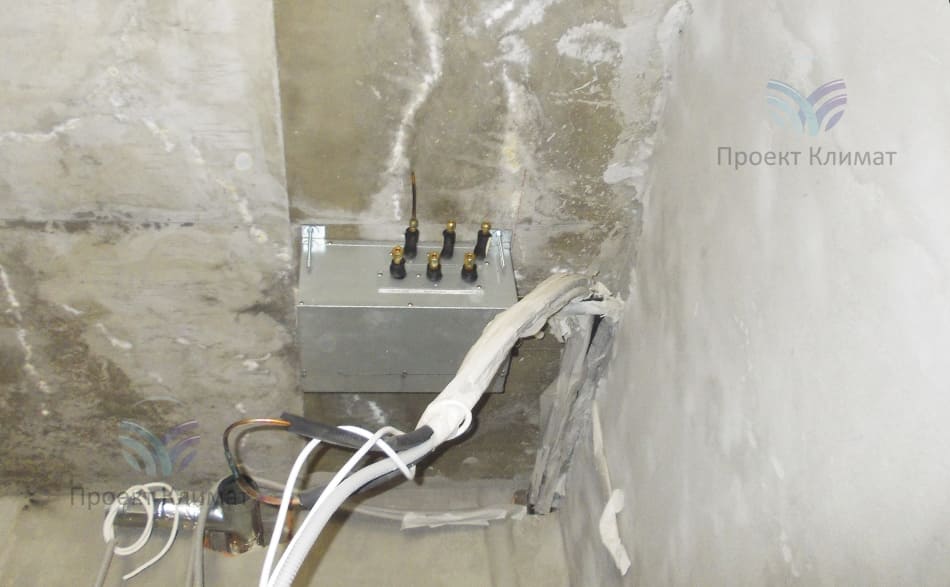

Блок-распределитель потока

Шаг №4

Блок-распределитель потока, к нему подходит магистральный фреоновый контур от VRF системы с последующей раздачей к каждому внутреннему блоку. Это позволяет снизить суммарную протяжённость коммуникаций мультизонального кондиционера, повысив его надёжность и снизить нагрузку на компрессор. Кстати, на фотографии видно, что концы трассы запаяны: создан замкнутый контур, система готовится к опрессовке азотом для проверки герметичности стыков всех соединений.

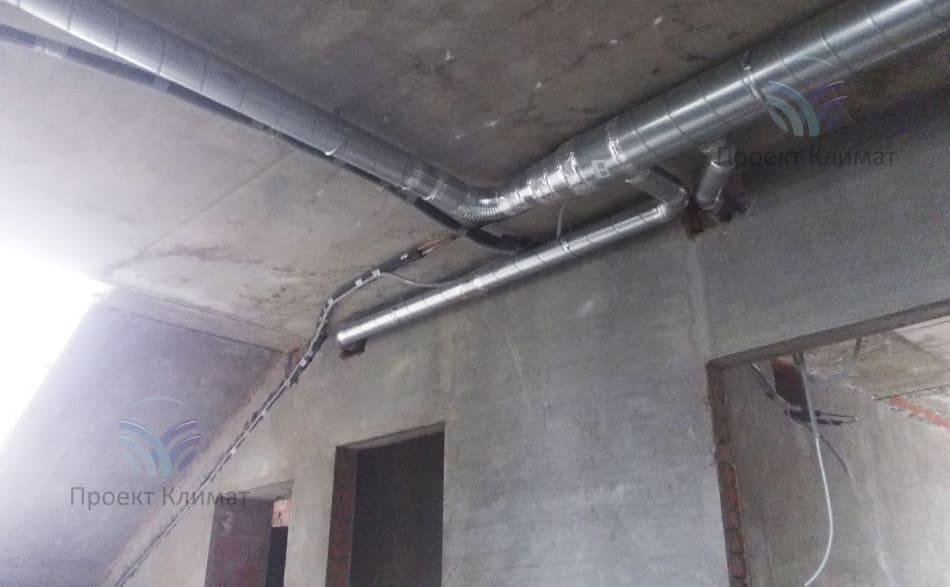

Элементы системы вентиляции и кондиционирования

Шаг №5

Элементы системы вентиляции и кондиционирования на мансарде. Часть трассы, проходящей по стене - утоплена в штробе, что сделает её полностью невидимой после завершения работ по отделке помещений.
Блок-распределитель VRF с канальным кондиционером

Шаг №6

Блок-распределитель VRF с канальным кондиционером. Чуть другой ракурс фотографии.

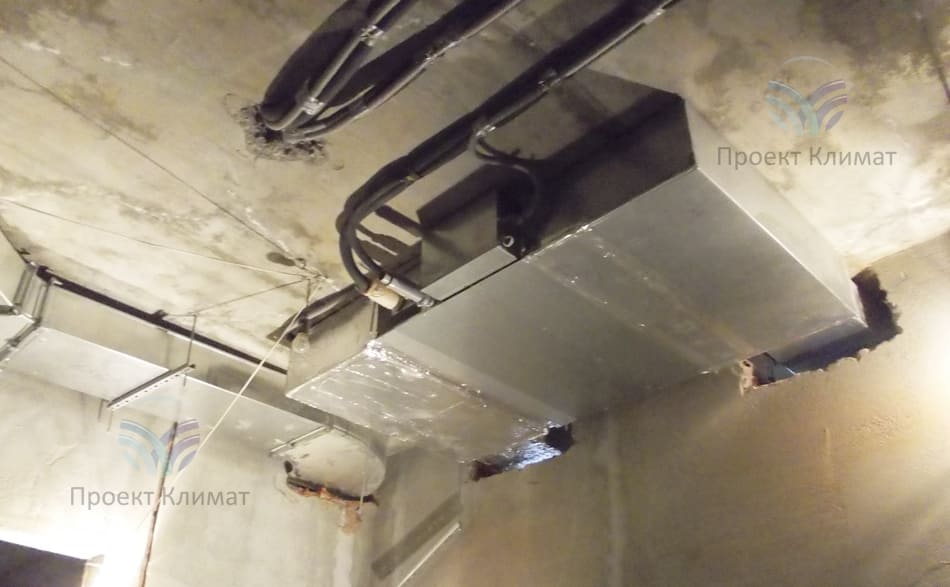

Канальный кондиционер

Шаг №7

И ещё один канальный кондиционер Mitsubishi с подключёнными адаптерами и фреоновой трассой от внешнего блока системы кондиционирования воздуха.

Не за горами и завершение данного объекта. Мы пока ждём окончания ремонта на объекте заказчика, чтобы провести работы по наладке системы автоматики, а также запуска системы и сдачи всего объекта заказчику.

Подмосковье, коттедж

600 м2
