Установка мульти сплит системы Mitsubishi MXZ-8B140VA с канальными блоками и приточной вентиляцией

Установка мульти сплит системы с внутренними блоками канального типа

Всё большую популярность приобретают канальные кондиционеры, как вариант сохранения интерьера (внутренних блоков попросту не видно, т.к. они зашиты под потолком) и возможности организации схемы доставки свежего атмосферного воздуха для создания не только системы охлаждения, но и системы вентиляции в помещении.

В данном примере представлены фотографии с краткими описаниями с нашего объекта в московской многокомнатной квартире, где в качестве внешнего блока был выбран более чем достойный вариант - японский кондиционер с мощностью охлаждения до 14,5 кВт. и возможностью подключения до восьми внутренних блоков: MXZ-8B140VA. Установлены внутренние блоки канального типа: SEZ-KD 25VA - 2 единицы с мощностью охлаждения в 25 м2 и один PEAD-RP100JAQ с мощностью охлаждения до 100 м2.

До момента выхода на объект был создан проект канального кондиционирования, официальное право проведения подобных работ на объектах капитального строительства подтверждено наличием СРО на нашу компанию!

Рабочий проект канального кондиционера

Заказчиком принято абсолютно верное решение о прокладке жёстких воздуховодов, несмотря на то, что они выходят слегка дороже. Они, во-первых, надёжнее; во-вторых, благодаря прямоугольному сечению они требуют меньшего опуска потолка, чем круглые воздуховоды той же пропускной способности; в-третьих, имеют меньшее сопротивление при сопоставимых длинах, т.к. внутренняя поверхность гладкая и не препятствует протеканию воздуха, тогда как гибкий воздуховод - гармошка, как её не растягивай. Воздуховоды, используемые для подачи воздуха - не проклеиваются утеплителем (после фильтра и калорифера). А вот участки после канального кондиционера, т.е. раздающие воздух по помещениям, требуют утепления, чтобы предотвратить образование конденсата и промокания.

Включение в состав системы кондиционирования ещё и подающего свежий воздух участка с запорным клапаном - это уже организация небольшой системы вентиляции в квартире, которая отвечает за качество воздуха, тогда как сам кондиционер - только за его температуру и частичную очистку.

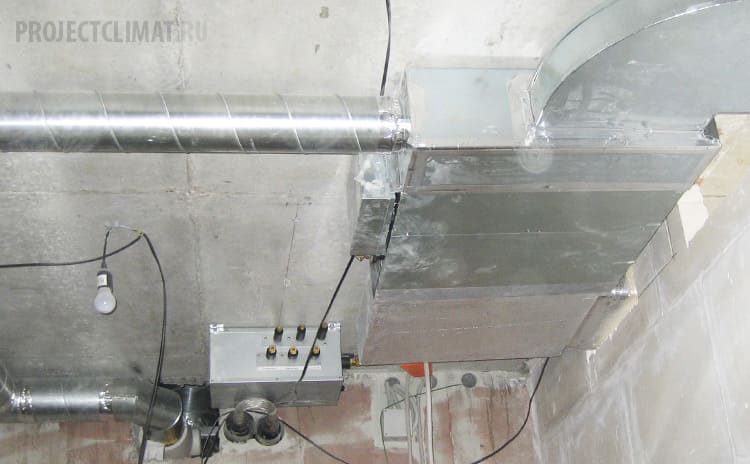

Пример первого этапа при проведении работ по прокладке коммуникаций под канальные кондиционеры

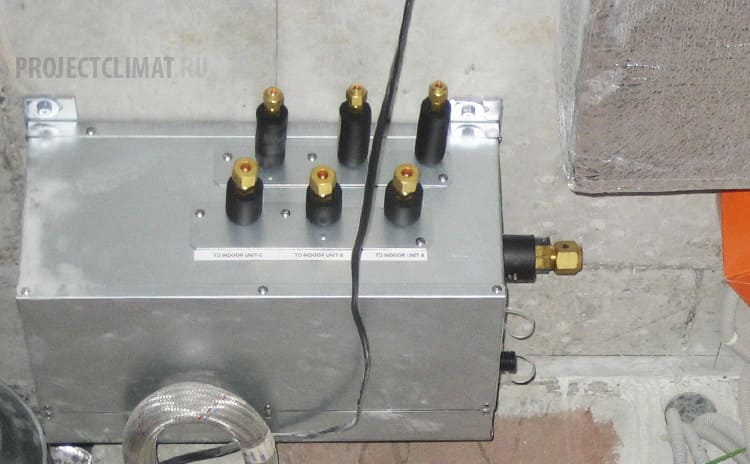

Блок-распределитель на шесть портов. Этот агрегат позволяет существенно сэкономить на суммарной протяжённости трасс: фреоновый контур от внешнего блока подходит к данному блоку и уже от него уходят три независимых трассы ко всем внутренним блокам. Нет необходимости вести отдельные трассы к каждому блоку в отдельности.

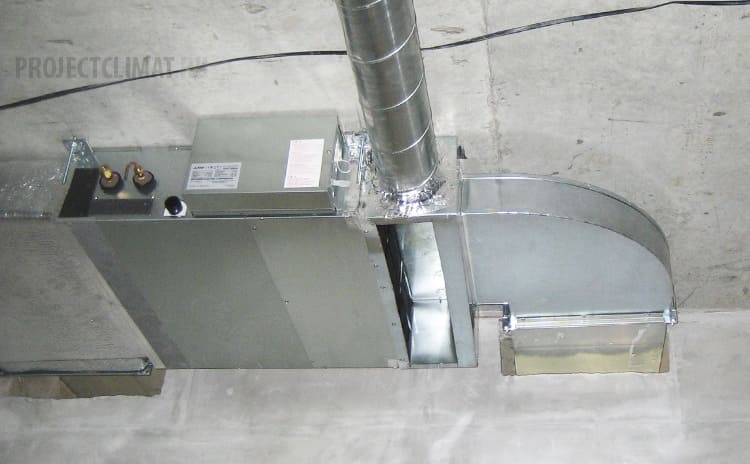

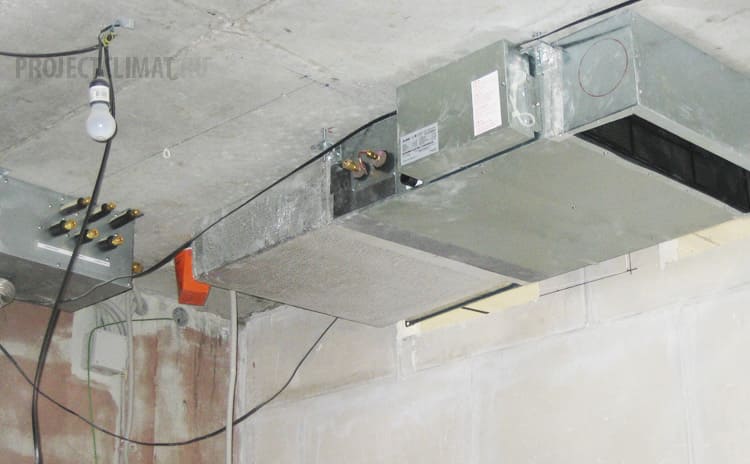

В непосредственной близости от блока расположен один из внутренних блоков кондиционера канального типа. На фотографии коммуникации фреонового контура пока не подведены. К внутреннему блоку уже подведены адаптеры, через которые воздух забирается и раздаётся по воздуховодам.

На данной фотографии вы можете наблюдать отвод жёсткого воздуховода, по которому будет осуществляться подача свежего атмосферного воздуха. В правом верхнем углу - воздуховод, забирающий воздух из помещения для подачи к внутреннему блоку SEZ-KD 25VA с последующим охлаждением.

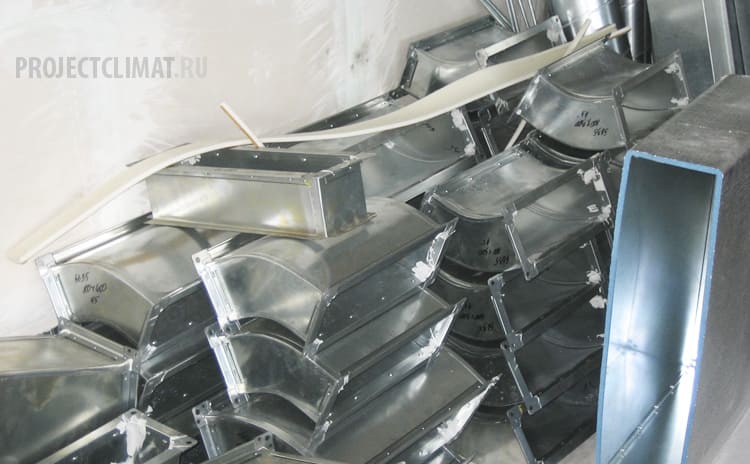

Под каждый объект на основании подписанного договора и проекта размещается заказ на производстве под создание индивидуальных фасонных изделий.

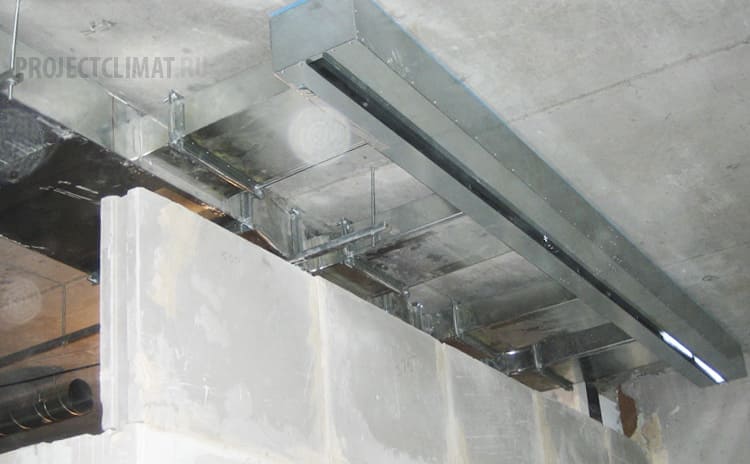

Пример подведения рукавов к диффузору.

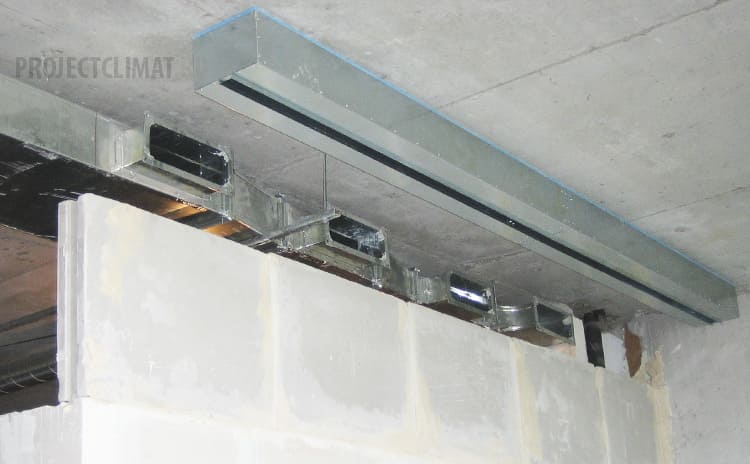

В диффузор заведены каналы. Тонкий щелевой рисунок - гарантия красоты и лаконичности при завершении монтажа: на диффузор будет установлена практически незаметная щелевая решётка, через которую и будет подаваться охлаждённый очищенный воздух.

Воздуховод, забирающий свежий воздух с улицы заводится непосредственно в канальный кондиционер, что превращает систему из системы кондиционирования в систему кондиционирования и вентиляции.

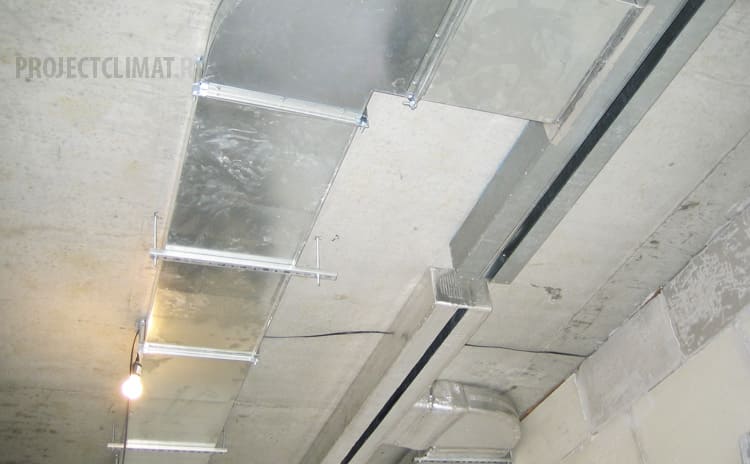

Как подача воздуха в помещение, так и его забор выполняются через тонкие диффузоры. Подающий рукав - в теплоизоляции.

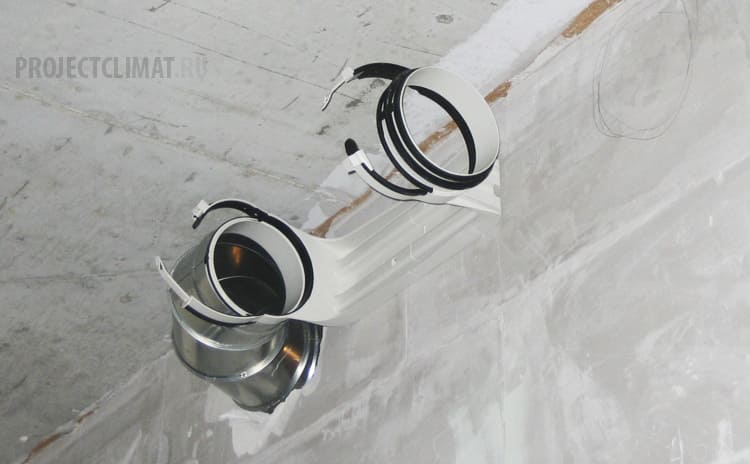

Выполнена установка монтажной пластины под круглый канальный вентилятор.

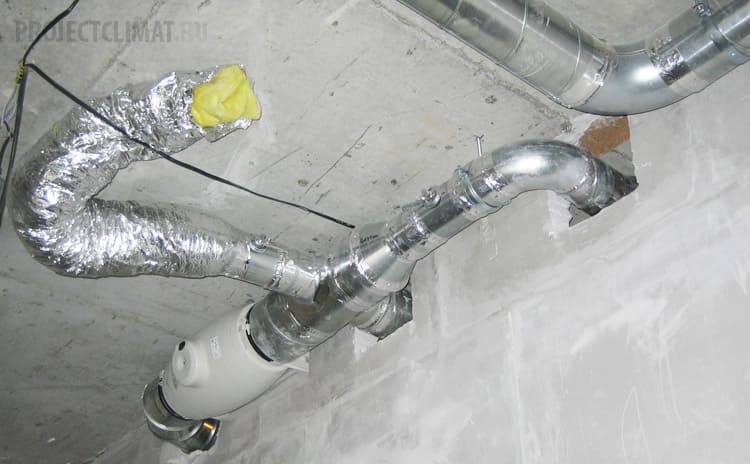

Круглый канальный вентилятор встроен в отдельную систему жёстких воздуховодов и обеспечивает отведение воздуха из ванной и туалетной комнат. Имеет отдельный регулятор скорости.

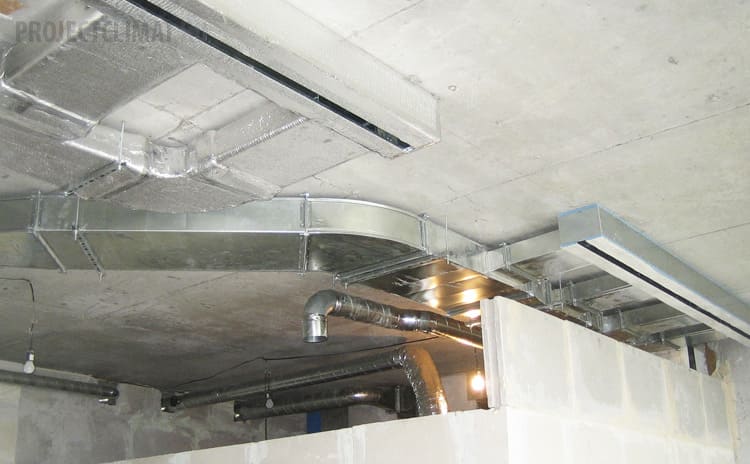

Общий вид системы кондиционирования и вентиляции.

Монтаж кондиционеров

Установка мульти сплит систем и кондиционеров канального типа - это уже инженерия. Готовы ли вы доверить вольнонаёмным бригадам или бригадам, выполняющим общестроительные работы, выполнение монтажа системы кондиционирования и вентиляции при условии того, что ошибка монтажа может поставить крест не только на работе всего оборудования, но и вызвать необходимость частичного разрушения уже выполненного ремонта, ведь перенастроить систему, проложить заново каналы, поменять диффузоры без нарушения целостности стен и потолка практически невозможно.

Тем более, мы предлагаем более чем конкурентные цены как на оборудование, так и на выполняемые работы! Вы останетесь довольны даже сравнив наши цены с ценами иных климатических компаний.


Москва, квартира

20 м2, 25 м2, 30 м2, 40 м2
