Мульти сплит система 4D72VA Mitsubishi с блоками канального типа

Монтаж канальных кондиционеров. Первый этап.

Вашему вниманию представлен пример первого этапа установки пяти канальных кондиционеров:

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Монтаж диффузоров системы вентиляции в помещении. Красота да и только: столь эстетичный ремонт система вентиляции не испортила ничуть, ведь диффузор практически незаметен на потолке.

Первый этап монтажа - самый объёмный, на объекте устанавливаются внешние блоки, выполняется заглубление стен, отведение дренажа в канализацию, установка и подключение к фреоновым трассам внутренних блоков, монтаж воздуховодов, адаптеров, оклейка их теплоизоляцией, бурение отверстий в стенах при прокладке воздуховодов, монтаж клапанов и установка канальных вентиляторов. Второй этап - чистовой: лишь установить декоративные решётки, провести запуск оборудования (предварительно проведя вакуумирование трассы и запустив фреон в контур), наладку.

Прокладка коммуникаций канальных кондиционеров и притока воздуха на этапе ремонта

Внутренний блока канального типа

Шаг №1

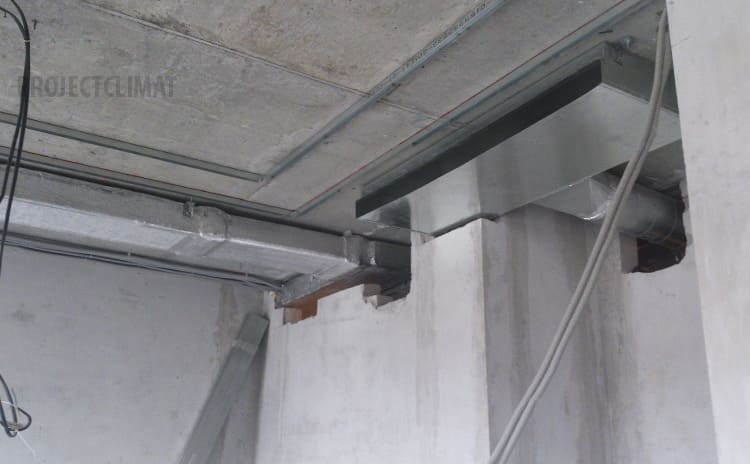

Один из внутренних блоков канального кондиционера Mitsubishi Electric серии SEZ-KD. На фотографии виден сам внутренний блок. Сзади и спереди - подсоединённые к нему и выполненные на заказ адаптера. Забор воздуха будет производится снизу (отверстие в дальнейшем, после окончания ремонта) будет закрыто декоративной решёткой. Посредством гибкого воздуховода к внутреннему блоку организована подача свежего воздуха с улицы. От раздающей камеры, из которой выходит уже охлаждённый воздух, через оклеенную теплоизоляцией камеру осуществляется раздача воздуха по двум отдельным рукавам жёстких воздуховодов круглого сечения в теплоизоляции. Сбоку видно подключение фреоновой трассы от внешнего блока и отвод конденсата до ближайшей точки слива дренажа.
Канальный кондиционер Mitsubishi Electric

Шаг №2

Второй из пяти внутренних блоков. Спереди и сзади блока также можете увидеть два адаптера, раздающий - в теплоизоляции для предотвращения образования конденсата на поверхности. Подведена трасса в теплоизоляции и дренажная силиконовая трубка.
Два внутренних блока SEZ-KD

Шаг №3

В соседней комнате размещены два канальных кондиционера небольшой мощности. К одному из них подведен воздуховод для забора воздуха из соседнего помещения.
Жёсткие воздуховоды кондиционера

Шаг №4

Разведение воздуха по помещениям выполнено жёсткими воздуховодами (гибкие круглые воздуховоды применяются на особо сложный участках, где невозможна прокладка прямоугольными). Вдоль стены можно увидеть раздающий воздуховод, оканчивающийся адаптером со щелью, через которую и будет выходить воздух в помещение. Щель закрывается после окончания ремонта декоративной решёткой. Это работы второго этапа. С торца виден рукав по которому воздух отводится обратно к внутреннему блоку для охлаждения и очистки.
Адаптер и воздуховод от канального кондиционера

Шаг №5

На фотографии представлен пример вывода адаптера воздуховода, который отводит воздух из помещения, именно поэтому он не теплоизолированный. Чуть далее протянут рукав подающего воздуховода. Они разнесены по квартире для создания должного уровня циркуляции воздуха.
Прокладка воздуховодов в квартире

Шаг №6

Выбраны именно прямоугольные воздуховоды, т.к. они менее требовательны к опускам потолка. Проще и дешевле использовать круглые, но там, где можно опустить потолок на 150 мм. используя рукав сечением 125х300 потребуется круглый диаметром 160, а это уже 200 мм. опуска.

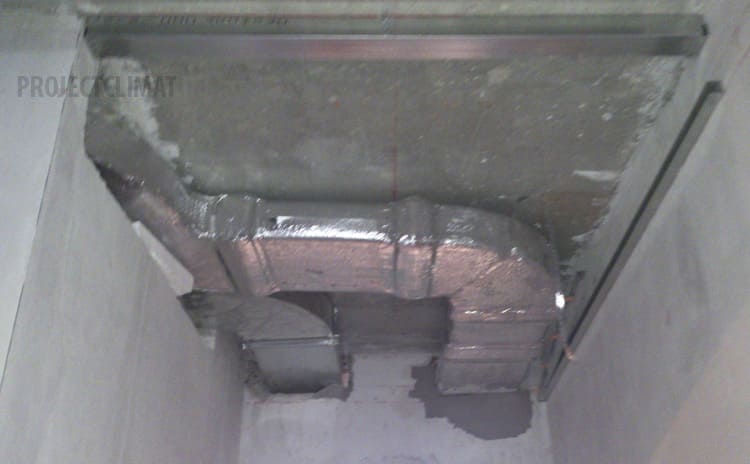

Пример прокладки воздуховодов

Шаг №7

Ещё одна фотография с примером прокладки жёстких воздуховодов под канальные кондиционеры.
Воздуховоды

Шаг №8

Все коммуникации, включая и фреоновые трассы кондиционеров в дальнейшем зашиваются под чистовым потолком. Видны будут лишь небольшие декоративные решётки.
Воздуховоды под подвесным потолком

Шаг №9

С объектом повезло: благодаря опускам потолка практически по всей площади во всех помещениях у нас была свободна в реализации проекта.
Mitsubishi SUZ-KA50VA

Шаг №10

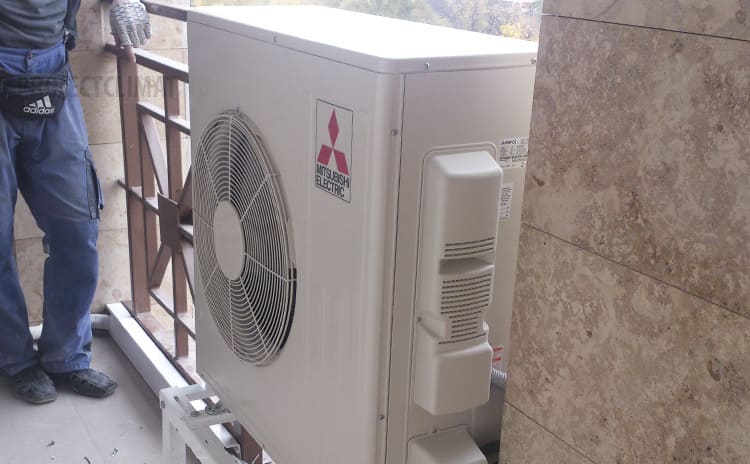

Один из внешних блоков SUZ-KA50VA выведен с согласования ТСЖ на лестницу и закреплён на шпильках. Несмотря на достаточно большую мощность в 5 кВт. он отличается компактными размерами и поместился там, где не смогли бы установить ни один кондиционер, тем более, что все соседние удобные места уже заняты кондиционерами соседей.
MXZ-4D72VA Mitsubishi мульти сплит система

Шаг №11

Внешний блок мульти сплит системы Mitsubishi Electric - MXZ-4D72VA. Кондиционер рассчитан на подключение до четырёх внутренних блоков (что и было реализовано). Габариты не маленькие, выход был один - установка на подставку в нише.

Но до выхода на объект был достаточно большой подготовительный этап. Первый этап установки канальных кондиционеров был выполнен менее чем за пять дней. Но более двух недель проводилась подготовительная работа, связанная с выездами к заказчику на объект, заключением предварительного договора на проектирование, точный расчёт оборудования и расходных материалов, окончательный подбор как самих кондиционеров (по параметрам и цене), так и расходных материалов. Далее - подписание договора, внесение предоплаты и заказ на производство на стандартные фасонные изделия (прямые участки, отводы, полуотводы и т.п.) и изготовление индивидуальных элементов системы кондиционирования (адаптера, камеры смешения и т.п.).

Заказывайте создание подобной системы кондиционирования и вентиляции (элемент вентиляции в квартире - это подмес свежего воздуха к двум блокам для улучшения микроклимата в квартире) в профессиональных климатических компаниях. не связывайтесь с интернет-магазинами, способными лишь продать оборудование с минимальной наценкой и заказывающие монтаж у вольнонаёмных бригад, зачастую не обладающих ни должными навыками в подборе материалов, ни навыками монтажа подобных систем, ни обладающих профессиональным оборудованием.

В погоне за экономией в 10 000 - 20 000 руб. вы можете загубить систему стоимостью более полумиллиона. А во сколько вы оцените время, нервы связанные с возможной переделкой системы, если она не заработает или заработает, но вне рамок допустимых параметров? А финансовые потери, связанные с исправлением "кривого" монтажа при уже выполненном на объекте ремонте?

Монтаж канальных кондиционеров, мульти сплит систем, мультизональных кондиционеров и систем вентиляции - это наш профиль, наш хлеб, наша единственная специализация. Обращайтесь к профессионалам!
