Два канальных кондиционера - первый и второй этап установки

Установка канальных кондиционеров на этапе ремонта в квартире

На данной странице представлен пример с объекта, на котором на момент выполнение общестроительных работ были установлены два канальных кондиционера Mitsubishi Electric, а также проведены все коммуникации вентиляционных воздуховодов на забор и раздачу воздуха по помещениям.

На первом этапе проводятся работы по установке внешних блоков кондиционеров, монтаж внутренних под потолок. Сами блоки отличаются исключительно скромными габаритами, что позволяет минимизировать потери высоты в помещениях, где они установлены. Выполняется подключение фреоновых магистралей, изготовление и подсоединение адаптеров, монтаж и оклейка воздуховодов теплоизоляцией, установка прочих фасонных изделий. Второй этап - это чистые работы, связанные с установкой декоративных решёток, наладки автоматики и запуск системы в эксплуатацию. Он выполняется, когда на объекте завершены все виды ремонтных работ.

Пример с объекта с установкой канальных кондиционеров

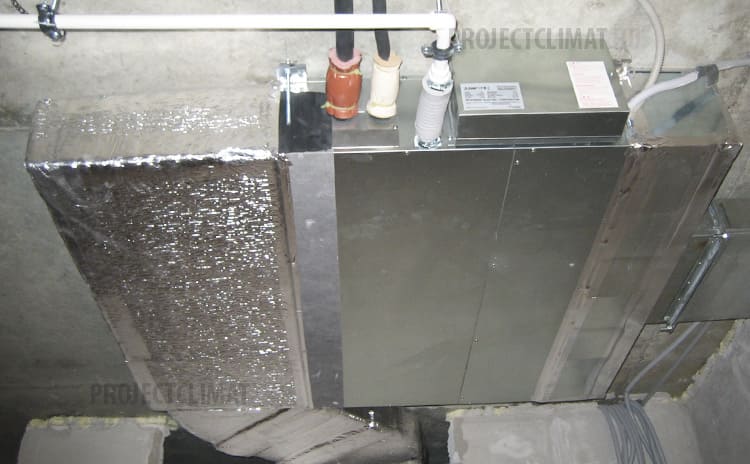

Внутренний блок канального кондиционера с уже присоединёнными адаптерами и подведёнными воздуховодами. С обеих сторон подключены адаптеры: к одному подведён воздуховод забирающий воздух из соседних помещений, к другому - в теплоизоляции - воздуховод в теплоизоляции, раздающий охлаждённый воздух по помещениям. Внешние блоки уже вывешены, к внутренним выполнено подключение фреоновой магистрали в теплоизоляции, осуществлён отвод дренажа жёсткой трубой из металлопласта.

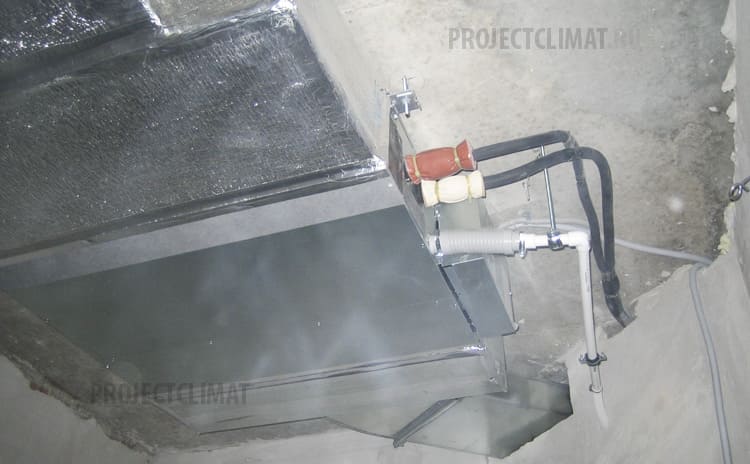

Монтаж второго канального блока выполнен по схожей схеме.

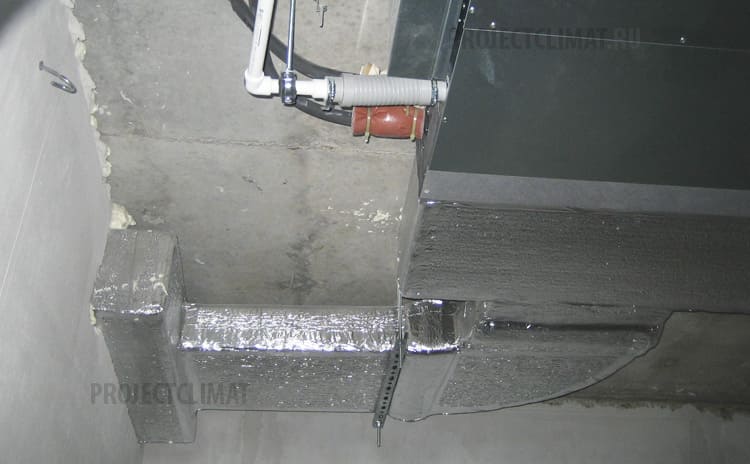

Оцинкованный воздуховод оканчивается адаптером, который забирает воздух через декоративную решётку из соседнего помещения и доставляет воздух к внутреннему блоку сплит-системы.

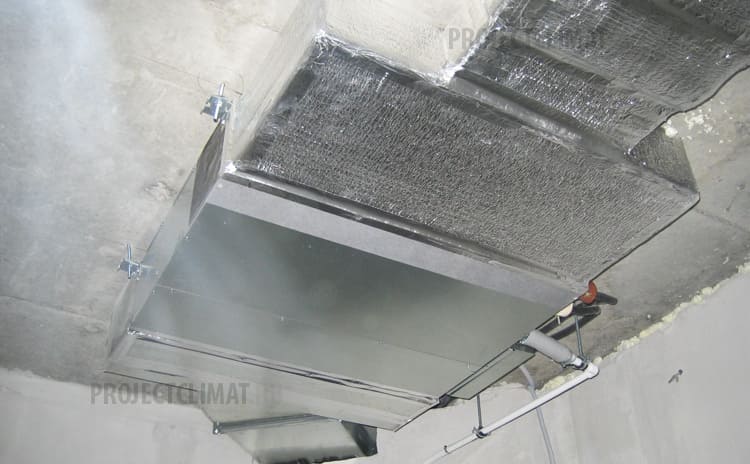

С другой стороны от теплоизолированного адаптера отходит воздуховод, оканчивающийся адаптером и решёткой, из которой воздух подаётся в помещение. Всё оклеено теплоизоляцией для предотвращения образования конденсата на поверхностях деталей.

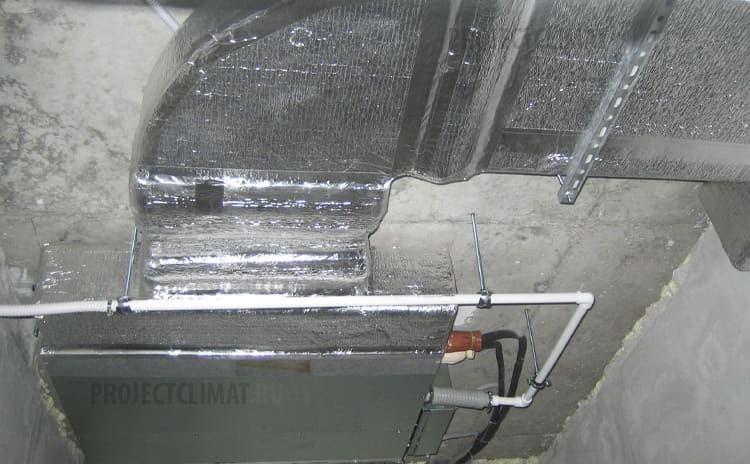

На фотографии коммуникации первого канального кондиционера: отвод воздуховода подающего воздух к внутреннему блоку кондиционера с выводом в соседнее помещение.

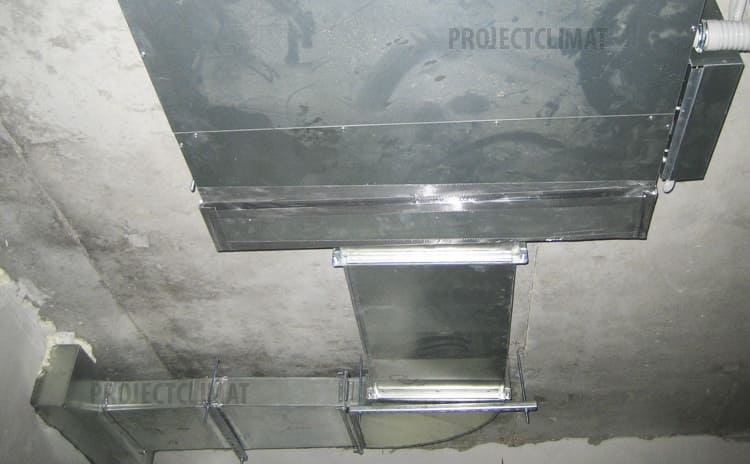

Фотография раздающего охлаждённый воздух прямоугольного воздуховода в теплоизоляции.

Всё выглядит просто и сами работы проводятся быстро, когда за дело берутся профессионалы. Но до момента выхода штатной бригады на объект происходит длительный процесс согласования и подготовки. Начинается он с получения планировочных решений, примерного расчёта потребных мощностей оборудования и примерного расчёта требуемого фасонного оборудования (воздуховоды, отводы, клапана и т.п.). Далее - выезды инженеров-монтажников и инженеров-проектировщиков на объект для детального ознакомления с ограничениями, связанными с увязкой коммуникаций кондиционеров с инженерией объекта: планируемые опуски потолков, пересечение с коммуникациями, прочие ограничения, вызванные пожеланиями заказчика по размещению оборудования.

Монтаж канальных кондиционеров, мульти сплит систем и мультизональных VRV/VRF кондиционеров - это наш профиль и единственный вид деятельности. Не рискуйте, обращаясь к интернет-магазинам, не имеющим штатных бригад монтажников, либо в мелкие конторы из двух вчерашних монтажников: привлекательная на первый взгляд смета в дальнейшем, по факту проведения работ, как правило, резко возрастает, а вероятность правильной работы самой системы резко снижается, т.к. такие компании не имеют ни должных навыков расчёта подобных объектов, ни опыта в проведении подобных работ.

Немного о компании «Проект Климат»

С момента выхода на объект прошло более полугода. Ремонт почти завершён, выполняются окончательные отделочные работы в квартире. Не натянуты и потолки в коридоре, которые должны скрыть все ранее заложенные коммуникации. Но это мелочи и детали. Бригады монтажников приступили к завершению монтажных работ, а специалист по автоматике - настраивает работу оборудования.

Завершение монтажа

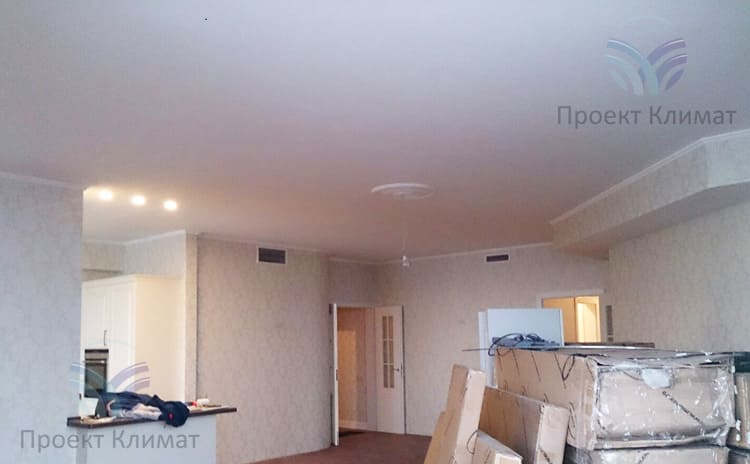

А так выглядят решётки на адаптерах канального кондиционера, через которые осуществляется раздача охлаждённого воздуха по помещениям. Ремонт почти окончен. Наши бригады выполняют пуско-наладочные работы на объекте перед его сдачей.

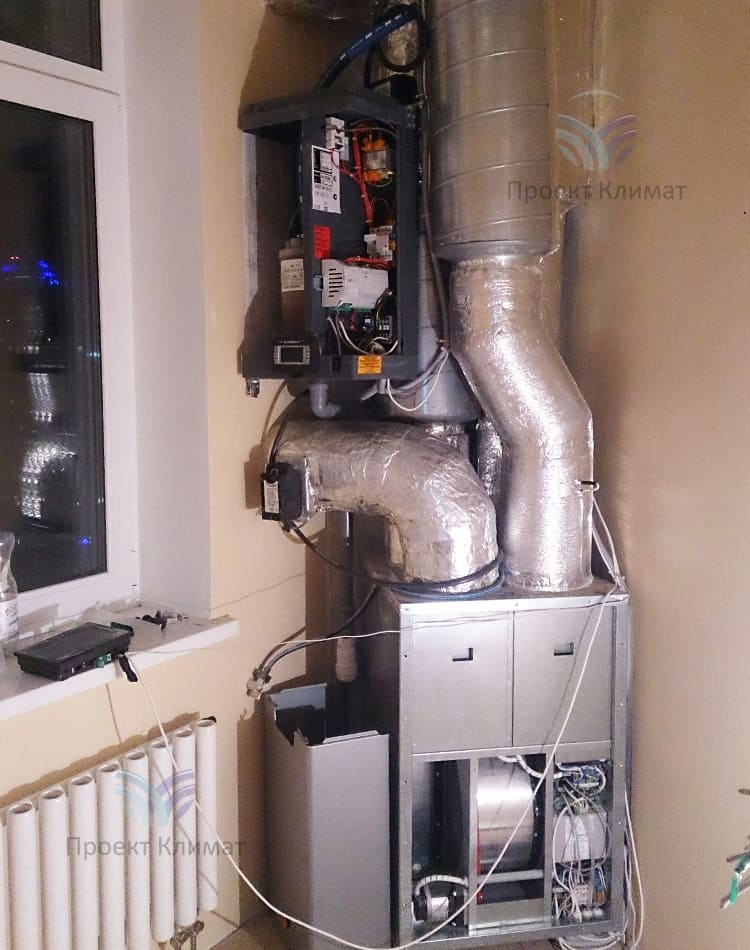

Приточно-вытяжная установка с рекуперацией Бризарт установлена на лоджии. Выполняется отладка работы оборудования.

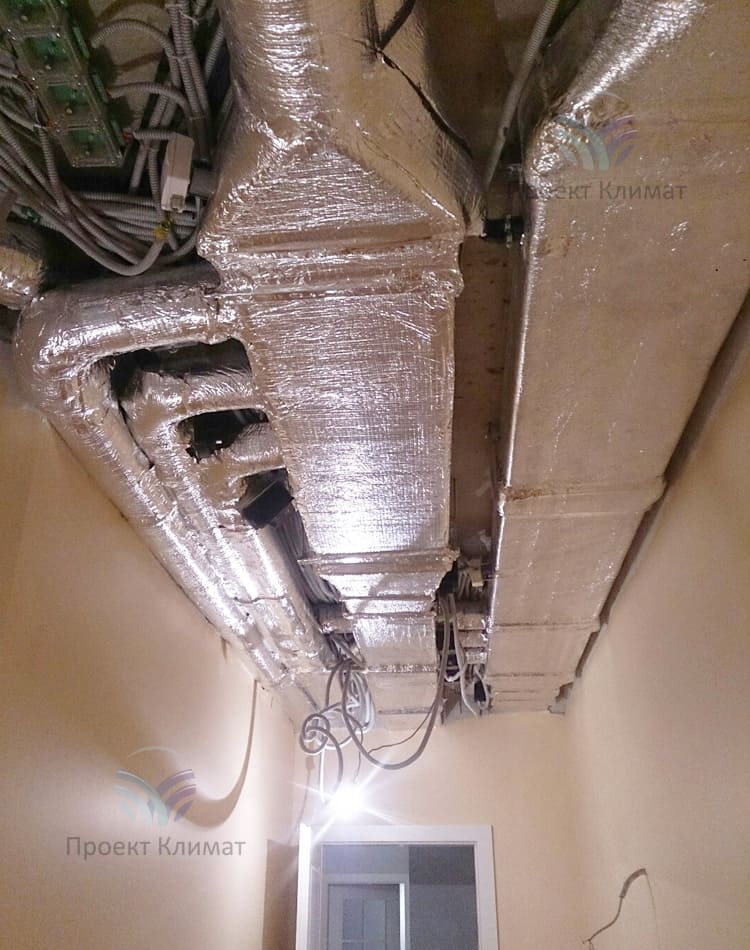

Воздуховоды от самой приточно-вытяжной установки и канального кондиционера с разводкой по помещениям. Потолки пока не натянуты, когда ремонт будет окончен коммуникации не будут видны в принципе.

Москва, квартира

110 м2
