Toshiba RAS-M18UAV: второй этап установки мульти сплит системы

Завершение монтажа мульти сплит системы

Жаль, что не сохранились фотографии первого этапа, вы бы увидели серые, недавно возведённые стены, штробы под фреоновую магистраль кондиционера, свисающие кабели питания, дренажный шланг, проложенный до ближайшей точки слива конденсата.

Но ремонт окончен. Стены оштукатурены и покрашены. Нас пригласили на завершение начатого несколько месяцев процесса установки мульти сплит системы.

В качестве базы был выбран кондиционер инверторного типа, рассчитанный на охлаждение двух независимых помещений - RAS-M18UAV-E. Японская сборка, именитый производитель, отличные показатели экономичности и бесшумности работы. Хороший выбор, хорошее оборудование как кондиционер для квартиры.

Пример установки внутреннего блока мульти сплит системы на два помещения

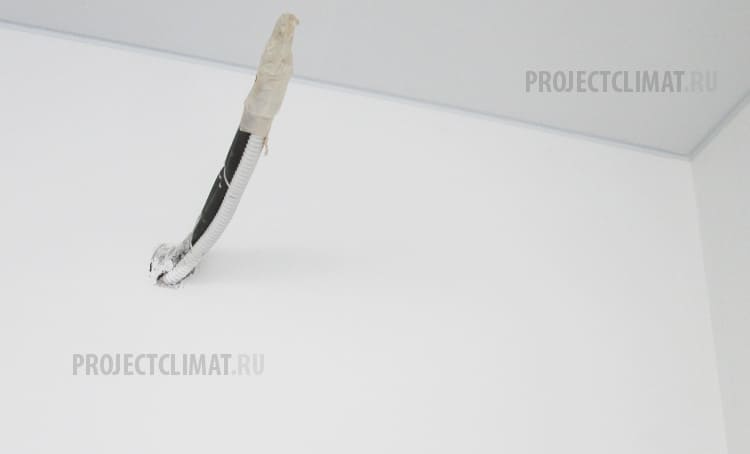

Фреоновая трасса кондиционера

Шаг №1

Заглушенный (для предотвращения попадания посторонних предметов) фреоновый контур подведённый к месту предполагаемого расположения внутреннего блока мульти сплит системы.

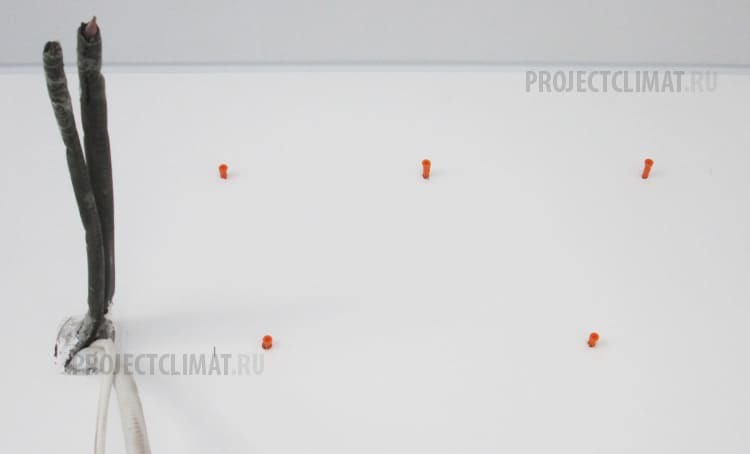

Крепёжная пластина под M10SKV-E

Шаг №2

Разметка места установки крепёжной пластины происходит по уровню, т.к. именно на данном шаге закладывается "горизонт" установки внутреннего блока.

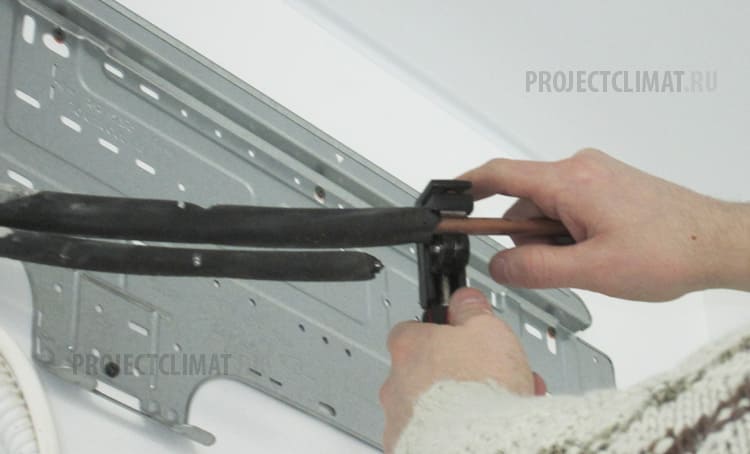

Обрезка излишков медной трассы

Шаг №3

Далее производится укорачивание медных трубок до требуемой длины, т.к. на первом этапе закладывается трасса с небольшим припуском для облегчения установки на втором этапе. Применяется специальный труборез для обеспечения гладких краёв среза.
Развальцовка

Шаг №4

На трассу накручиваются гайки, обеспечивающие дальнейшее плотное примыкание элементов фреоновой трассы. Выполняется процедура развальцовки. От качества проведённой работы на данном этапе зависит обеспечение герметичности стыка и сохранение фреона в трассе, соблюдение уровня давления в контуре.

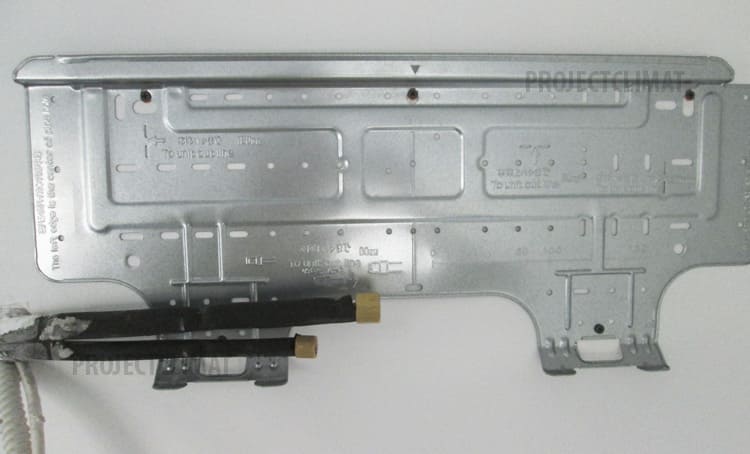

Закреплена пластина под кондиционер

Шаг №5

Пластина закреплена, концы трубок для дальнейшего соединения развальцованы. Всё готово к шагам по навеске самого внутреннего блока.

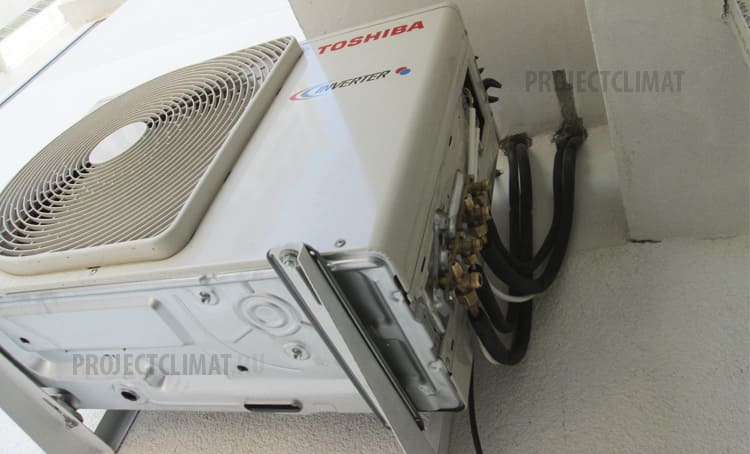

Внешний блок мульти сплит системы

Шаг №6

Внешний блок мульти сплит системы смонтирован на первом этапе. Сама трасса подведена к посадочным местам и подключена к штатным элементам кондиционера RAS-M18UAV-E.

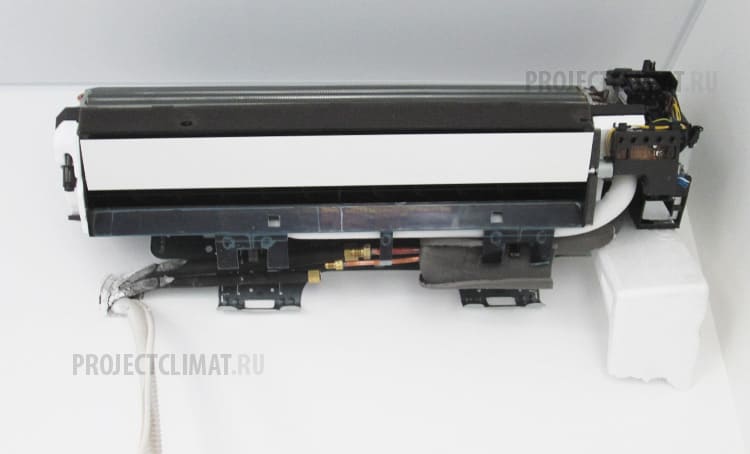

Установка внутреннего блока M10SKV-E

Шаг №7

Корпус блока демонтирован для свободного доступа к элементам испарителя и клеммным разъёмам, на которые подводится питание и сигнальные провода от внешнего блока. Кстати, питание к инверторным кондиционерам в подавляющем большинстве подводится именно к внешнему блоку.

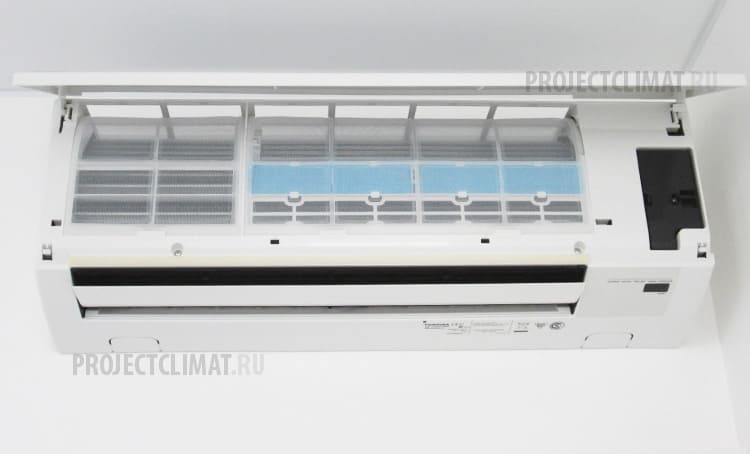

Фильтра кондиционера Toshiba

Шаг №8

Далее проводится установка корпуса, устанавливаются на посадочные места фильтра кондиционера, закрываются все технические отверстия.

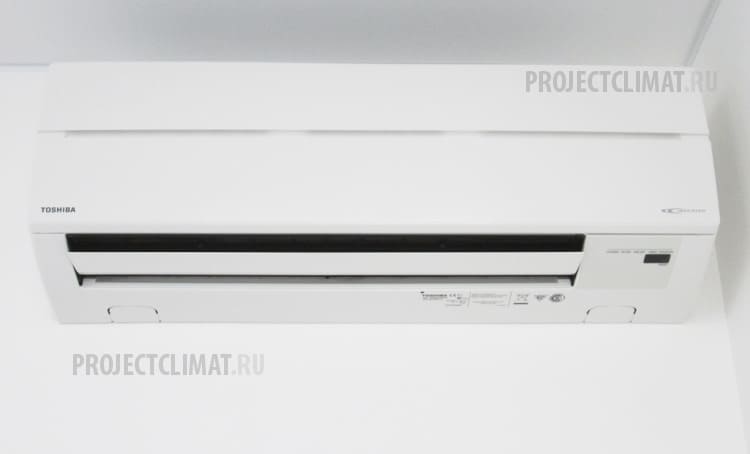

Завершение монтажа внутреннего блока

Шаг №9

На этом монтаж окончен! Хотя, да! До момента запуска мульти сплит системы бригада проводит процедуру вакуумирования фреонового контура, что позволяет сохранить свойства фреоновой смеси и обеспечить дополнительную проверку герметичности стыков до момента открытия портов и запуска фреона в магистраль.

Работа сдаётся заказчику. Оформляется официальный гарантийный талон и объект ставится на трёхлетнюю гарантию.

Штатные бригады, качественный инструмент и расходные материалы. Мы привыкли нести ответственность за выполненную работу и не боимся её: многолетний опыт и собственный сервисный центр позволяет дать уверенность нашим клиентам в длительности срока службы купленного у нас и смонтированного нами оборудования! А что ещё надо для успеха компании и честного имени?

Если у вас имеются вопросы, необходима консультация - обратитесь к нашим менеджерам: мы с радостью поможем с выбором именно той модели, которая подойдёт вам по функциям, по бюджету, по техническим параметрам. Доверьтесь нашему опыту!

Да, а вот так примерно (фото с других объектов) выглядел первый этап монтажа:

Монтаж фреоновой трассы кондиционера
Монтаж системы кондиционирования на стадии ремонта
Прокладка фреонового контура выполняется через общий коридор под подвесным потолком
Одна из трасс мульти сплит системы




Москва, квартира

85 м2
