Монтаж трёх кондиционеров на этапе ремонта

Первый этап установки кондиционеров

Трёхкомнатная квартира серии П44Т. У заказчика - стадия ремонта. В качестве кондиционеров были выбраны инверторные сплит-системы McQuay M5WMY10LR / M5LCY10FR - полный аналог (собираемый на том же заводе, на той же линии), что и инверторный кондиционер Daikin FTXN25M/RXN25M. Даже если бы техника не была приобретена - её можно смонтировать (вывести внешний и внутренние блоки) даже на втором этапе, после завершения ремонта. Всё просто: закладываемый фреоновый контур с сечением 1/4"-3/8" - трасса, подходящая для размещения бытовых кондиционеров мощностью до 5кВт, чего достаточно для охлаждения комнаты до 50м2.

К сожалению (и это действительно к сожалению, т.к. выполнить работу всегда хочется без к.-л. вопросов): для того, чтобы отвести дренаж (конденсат, образующийся во внутреннем блоке при работе на охлаждение) в квартире необходимо было проштробить в бетоне и проложить суммарно более 15-ти метров силиконовой трубки, а от одного блока (в зале) в принципе невозможно было бы отвести конденсат без установки электрической помпы (которая требует ещё и сервисного люка для периодического обслуживания). Поэтому заказчик принял решение о выведении конденсата... наружу, т.е. за фасад здания (что выполнено почти у 75% всех кондиционеров, установленных в Москве). Хотя при установке в два этапа .

Первый этап установки с закладкой коммуникаций

Трасса первого кондиционера

Шаг №1

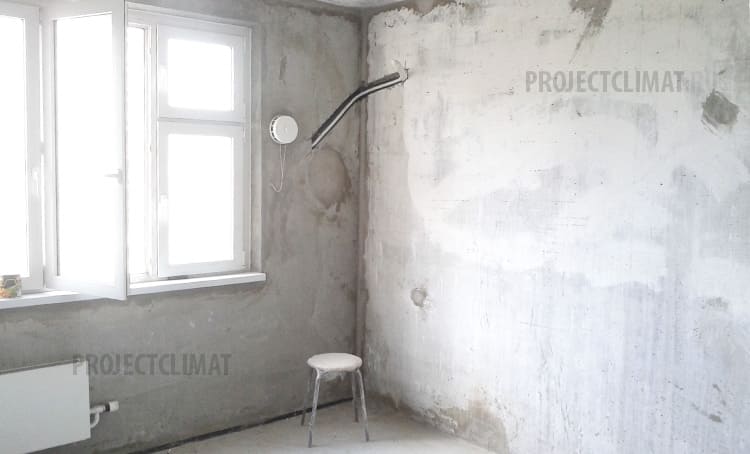

Трасса первого кондиционера. Заложена в спальне. Внешний блок - на фасаде здания, на лоджии.
Трасса сплит-системы проходит через лоджию

Шаг №2

Трасса сплит-системы проходит через остеклённую лоджию. Клиент планирует утеплять помещение, поэтому обошлись без штробления: коммуникации всё равно будут скрыты под слоем утеплителя и декоративными элементами отделки.
Сплит-система установлена в зале

Шаг №3

Сплит-система установлена в зале. Проведено заглубление трассы с выходом на лоджию.
Трасса кондиционера через вторую лоджию

Шаг №4

Вторая лоджия также будет утепляться. Поэтому и здесь чуть сэкономили: нет работ по штроблению: просто дополнительное отверстие в не несущей стене на лоджии.
Третий блок сплит-системы в спальне

Шаг №5

Третий блок сплит-системы в спальне. Выполнено частичное штробление стены с последующим выводом трассы на фасад здания. С целью минимизации работ по штроблению клиент попросил большую часть коммуникаций сплит-системы вывести на фасад, но сделать это как можно более аккуратно...
Размещение внешнего блока кондиционера на фасаде здания

Шаг №6

... вроде бы получилось. Несмотря на то, что фреоновый контур кондиционера проходит по фасаду, слегка искажая его эстетику, наши бригады стараются делать это максимально аккуратно, соблюдая хоть какие-то минимальные эстетические нормы, а именно: трасса укладывается вертикально и горизонтально (без наискосок брошенных коммуникаций), сама медная труба - ровная, аккуратно стянута в жгут, коммуникации жёстко смонтированы к фасаду. Посмотрите на ваших соседей или в целом окиньте взглядом ваш дом... убедитесь в том, что так монтируют далеко не все. Что жаль, т.к. фасады жилых домов после работы вольнонаёмных бригад выглядят плачевно.

На этом первый этап установки окончен. Ждём завершения ремонта и звонка от заказчика.

Второй этап заключается в установке внутренних блоков сплит-систем, вакуумировании трассы, запуске фреона в магистраль и проверке работоспособности каждого установленного кондиционера. Гарантия начинается с момента подписания акта выполненных работ второго этапа и выдаче заказчику официального гарантийного талона с отметкой об установке кондиционера.

Далее представлена небольшая видео зарисовка с одного из наших объектов с установкой инверторного кондиционера.


Установка кондиционеров в квартире в два этапа: фотографии первого и видео со второго этапа

Ремонт окончен. Заказчик вызвал нас на завершение установки кондиционера.

Процесс второго этапа установки сплит-системы вы можете увидеть далее.

Второй этап установки кондиционеров

Фреоновая трасса после окончания ремонта

Шаг №1

А так выглядит фреоновая трасса после окончания ремонта. Ни следа коммуникаций, кроме торчащего из стены остатка коммуникаций.
Вторая трасса сплит-системы

Шаг №2

Вторая трасса сплит-системы - такая же: штробу скрыли под штукатуркой и обоями. Всё готово к монтажу внутреннего блока кондиционера.
Установка монтажнйо пластины

Шаг №3

Строители заказчика смонтировали декоративную конструкцию из гипсокартона. Хоть и оставили достаточно для получения кондиционером воздуха, но усложнили работу нашим монтажникам: выполнить монтаж с подключением в столь компактном пространстве не нарушив при этом ремонта - реально сложно. Но справились. Сначала смонтировали пластину под кондиционер и укоротили трассу с дренажом.
Монтаж внутреннего блока сплит-системы

Шаг №4

Монтаж внутреннего блока сплит-системы выполнен с его частичной разборкой, т.к. монтаж с корпусом был невозможен из-за отсутствия возможности получить доступ к элементам подключения кондиционера.
Окончание монтажа сплит-системы

Шаг №5

После соединения проложенной фреоновой трассы с трубками и дренажом кондиционера внутренний блок был собран; бригада провела стандартную процедуру вакуумирования и тестовый запуск.
Крепление монтажной пластины

Шаг №6

Крепление монтажной пластины на остальных двух сплит-системах мало чем отличается от первой. Те же чёткие и слаженные действия, не подразумевающие ошибку.
Второй кондиционер

Шаг №7

Второй кондиционер. Запущен. Опробован на режимах работы.
Третий внутренний блок сплит-системы McQuay

Шаг №8

Третий внутренний блок сплит-системы McQuay.

Собственно, всё. Четыре месяца между этапами и профессионализм на каждом из этих этапов. Быстро, чётко, лаконично.
