Установка приточно-вытяжная на базе Systemair TOPVEX FR06

Монтаж системы вентиляции в частном доме

Построить дом, коробку, - это даже не 50% от задачи. Сделать его пригодным для проживания, сделать его комфортным, умным и энергетически эффективным - это настоящая задача! Доверьте нам блок создания системы кондиционирования и вентиляции частного дома: мы это умеем, мы это любим, это - наш единственный вид деятельности и мы делаем его профессионально!

В представленном примере фотографии с объекта, на котором создаётся силами Проект Климат полноценная система приточно-вытяжной вентиляции Systemair и система охлаждения воздуха на базе канальных кондиционеров Mitsubishi Electric. Вентиляционная система обеспечивает подачу свежего воздуха, отвечая за микроклимат в помещениях, увеличивает содержание кислорода, тогда как кондиционер способен охладить воздух жарким летом или же обеспечить подогрев до требуемой температуры в межсезонье, причём сделать это экономично и эффективно: обогрев кондиционером - второй по привлекательности способ отопления после газового котла на магистральном газе.

Энергетической эффективности всей системе придаёт то, что приточно-вытяжной агрегат оборудован роторным теплообменником, который имеет эффективность более 80%, обеспечивая передачу тепла подаваемому воздуху от отводимого: зимой - подогревает, снижая затраты на отопление всего дома, а летом - охлаждает, снижая издержки на поддержания системы кондиционирования.

Объект большой, объект ответственный. Несмотря на спешку, связанную со сжатыми сроками ввода объекта в эксплуатацию, на объект неоднократно выезжали инженера, проектировщики. Был выполнен полноценный проект вентиляции и кондиционирования в привязке к инженерным сетям всего здания.

Создание системы вентиляции на базе Systemair Topvex

Воздуховоды и шумоглушители вентиляционной системы с канальными вентиляторами. Пример монтажа воздуховодов.

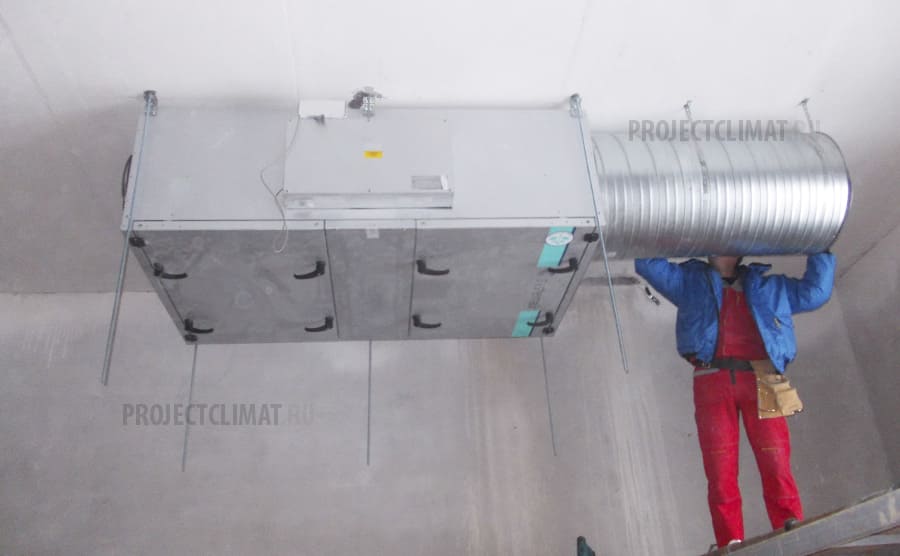

Приточно-вытяжная установка Systemair уже установлена и закреплена на перекрытии частного дома.

Подключение воздуховодов к приточной установке.

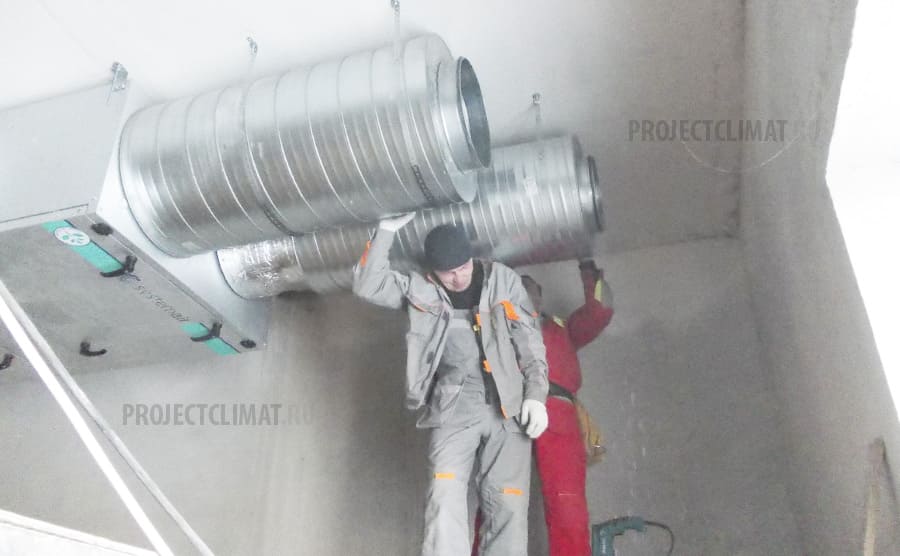

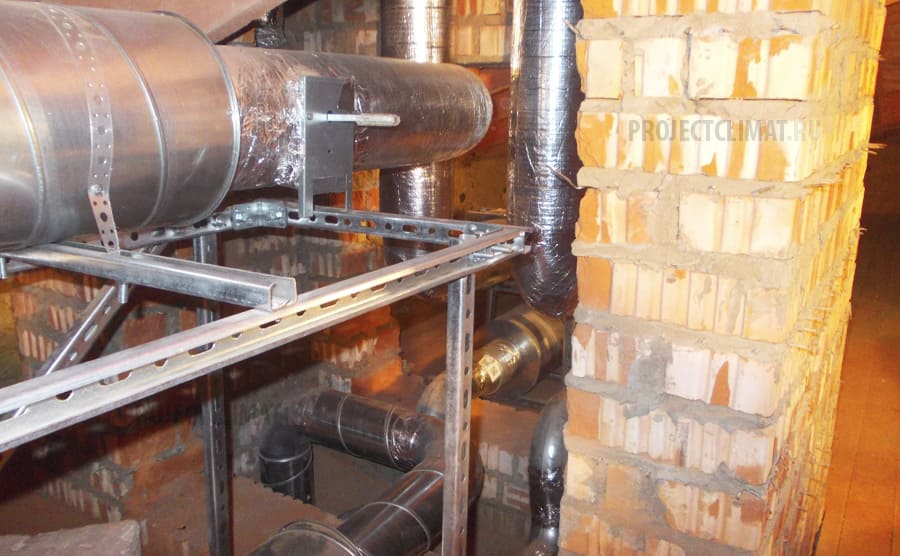

Приточно-вытяжная установка с подобной производительностью - вещь шумная. Для снижения уровня звукового давления практически по всему контуру раздающих воздуховодов смонтированы глушители шума.

Теперь всё готово к разведению коммуникаций по помещениям.

Тип воздуховода, его сечение, установка фильтров, установка глушителей шума на каналы - всё должно быть просчитано: каждый элемент, даже простой поворот на 90 градусов оказывает индуктивное сопротивление воздуху. Если система не заработает должным образом, то переделать её будет практически невозможно, это будет очень и очень дорого.

Некоторые инженерные решения потребовали алмазной резки бетона. Очень важно учесть согласование проекта системы вентиляции и кондиционирования с проектом самого дома.

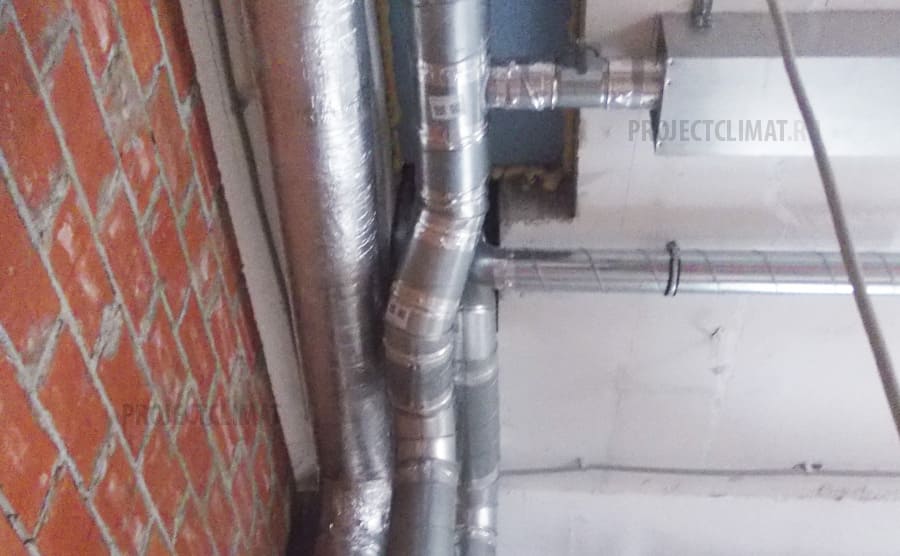

Коммуникации системы вентиляции затрагивают практически всё здание. Воздуховоды, раздающие охлаждённый системой кондиционирования воздух дополнительно оклеены теплоизоляцией.

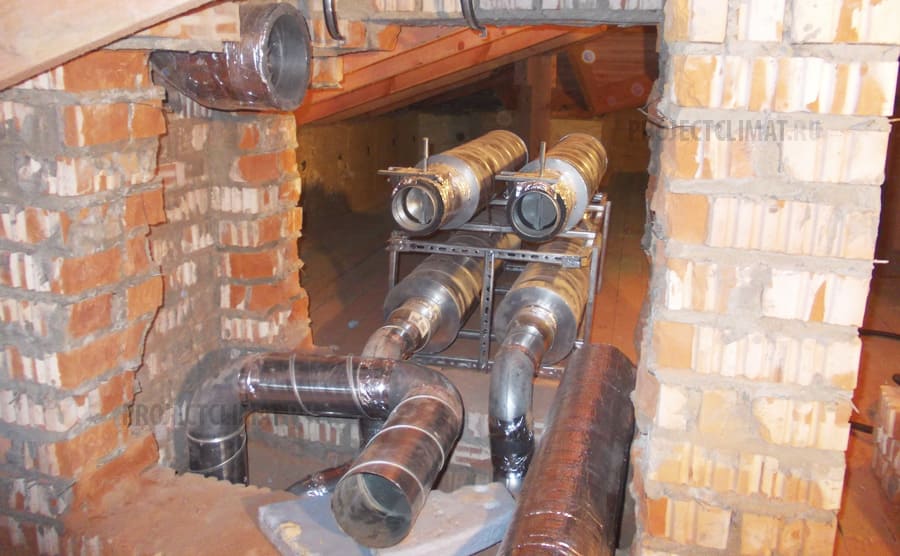

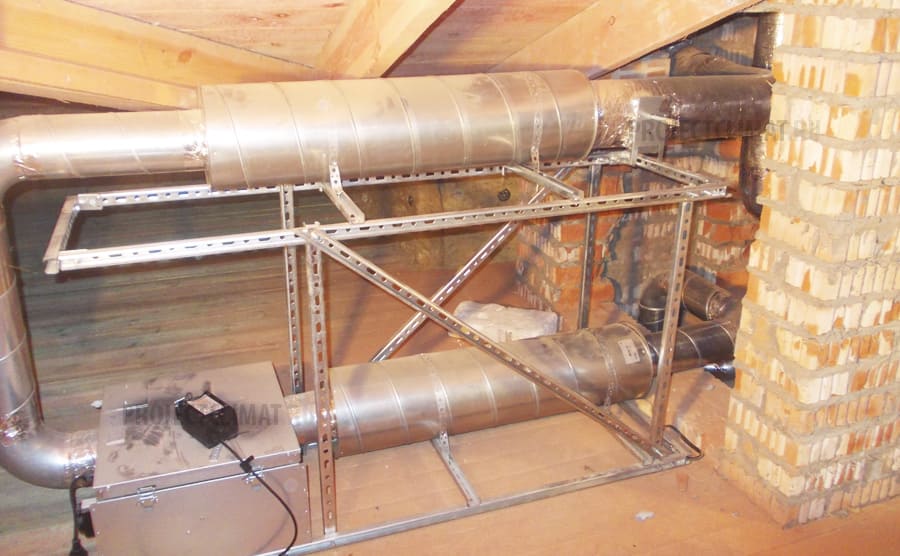

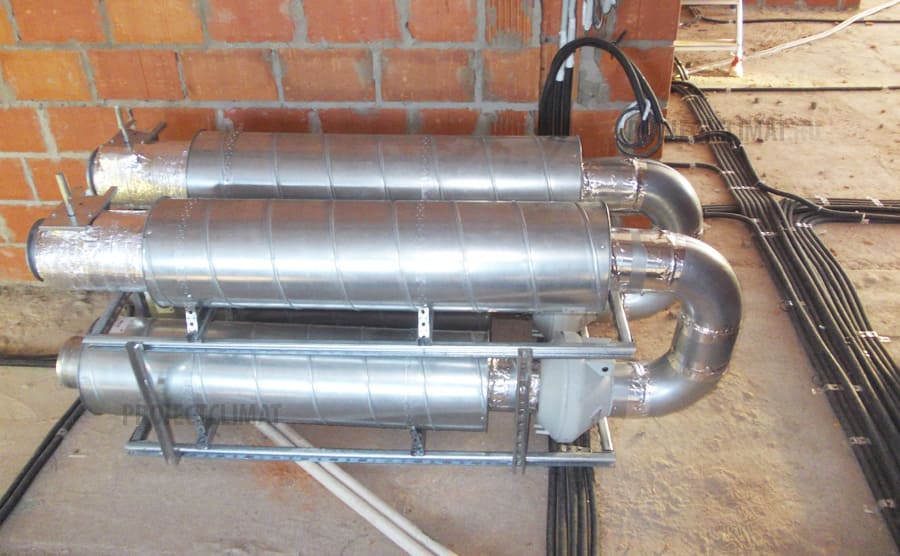

Некоторые элементы собираются на объекте целыми блоками и затем врезаются в создаваемую систему. На фотографии - комплекс глушителей шума с нагнетающими дополнительными вентиляторами.

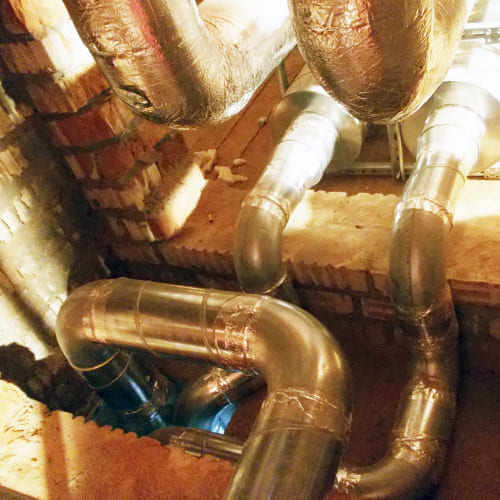

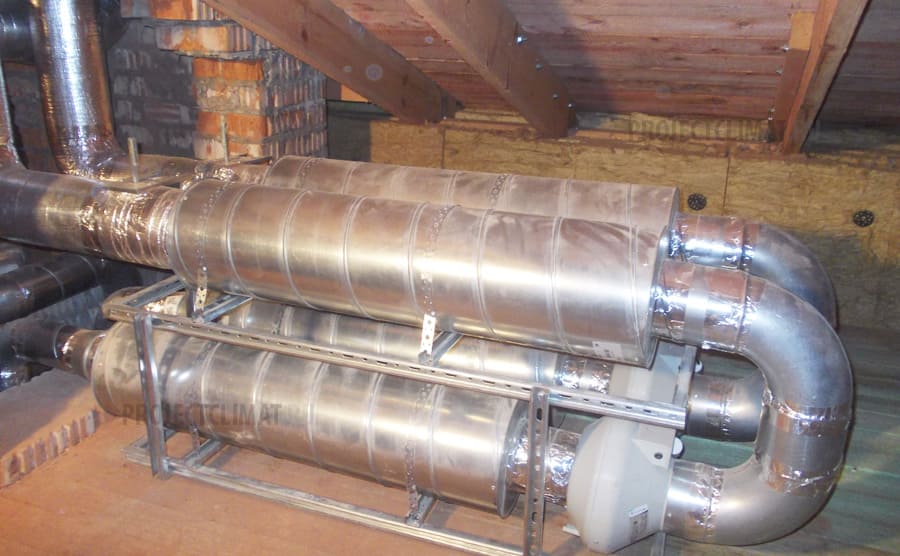

Далее происходит монтаж блока шумоглушителей в систему и подключение к выведенным по воздушной шахте воздуховодам.

Все работы усложняются стеснёнными условиями: конёк достаточно низкий, что добавляет неудобства. Но задача поставлена - надо выполнять!

Вентиляционная система - это не простой набор воздуховодов. В её составе множество компонентов, таких как: фильтр-боксы, глушители шума, клапана с электрическими приводами для регулирования потока воздуха и возможности перекрытия каналов, система автоматики, регулирующая поток, электрические нагреватели для подогрева подающегося воздуха и многое, многое другое. Именно поэтому подобные системы под силу только профессиональным климатическим компаниям!

Модуль успешно интегрирован в систему вентиляции.

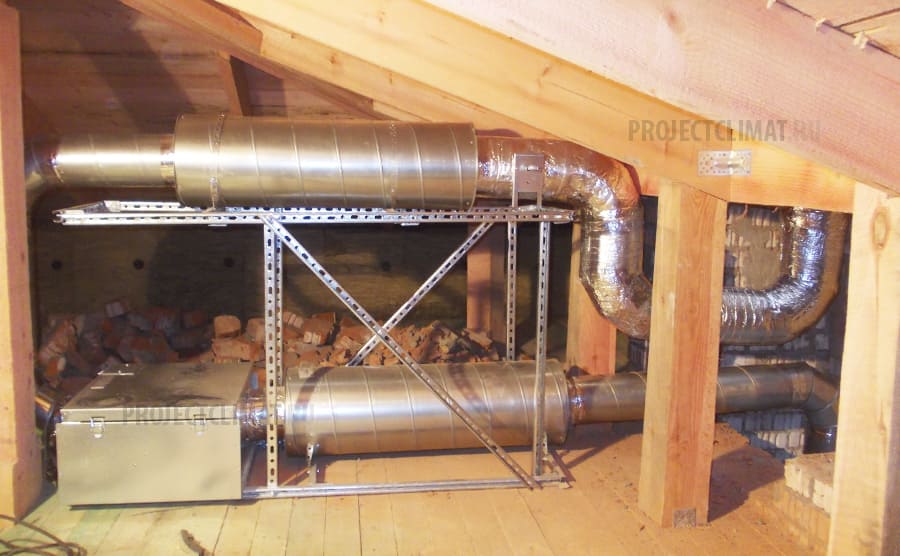

Ещё один из многочисленных модулей системы вентиляции с фильтр-боксом, клапаном, глушителем шума и забором воздуха с улицы.

Магистральные воздуховоды системы вентиляции отличаются большим сечением. Спасает одно: потолки под 4 метра, что даже при существенном опуске не сильно скажется на дизайне и внутреннем убранстве помещения. Тем более сами воздуховоды прокладываются по периметру, минуя центральную часть помещений.

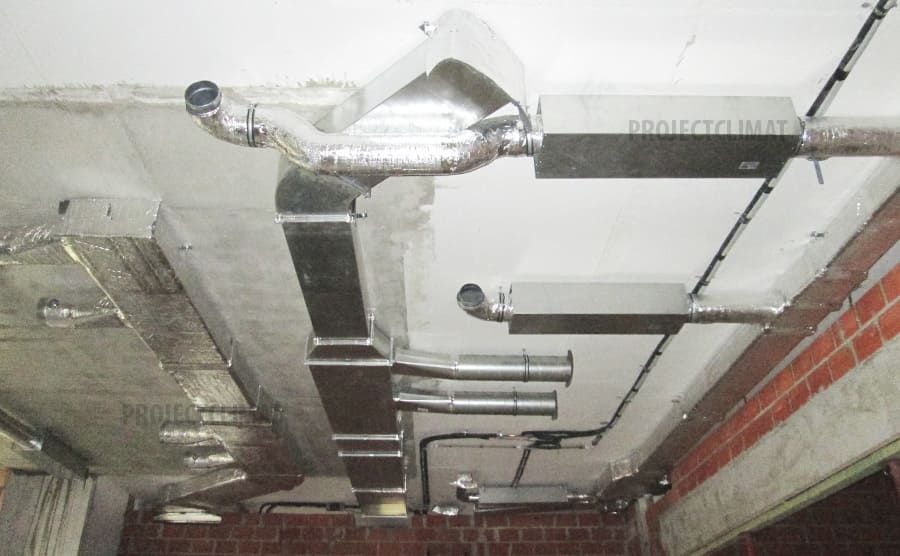

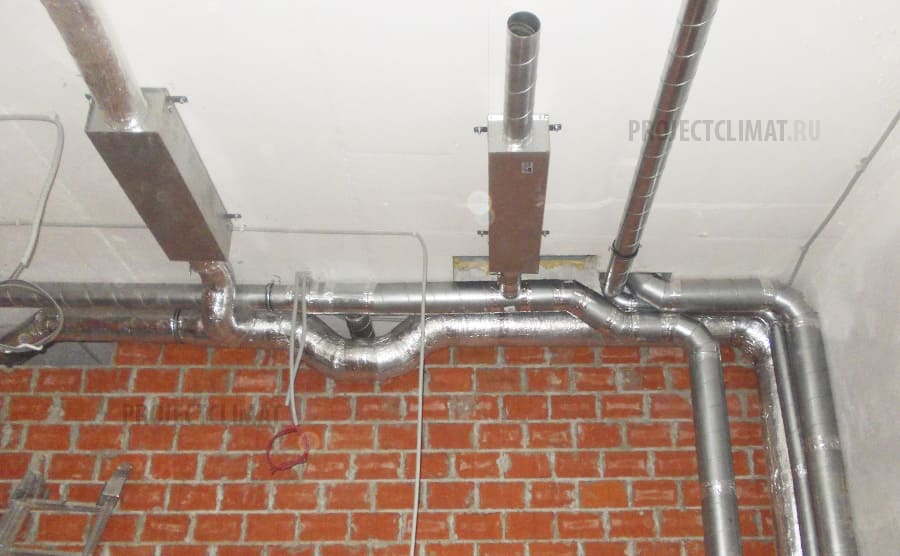

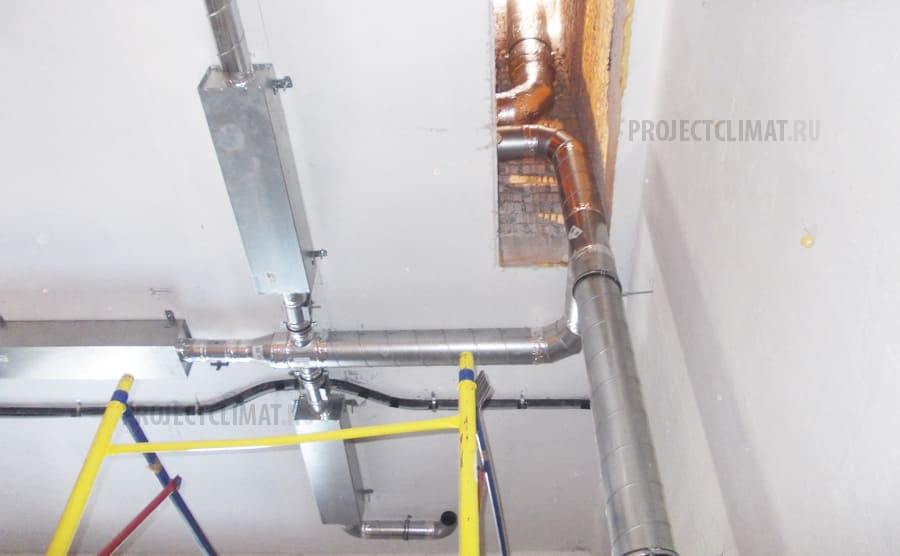

Плотность инженерных коммуникаций высока, не везде идут линейно. Случаются пересечения, которые обходятся отводами.

В каждое помещение заводятся подающие и забирающие воздух воздуховоды, монтируется требуемое инженерное оборудование, обеспечивающее требуемый уровень комфорта: шум, температуру, скорость потока.

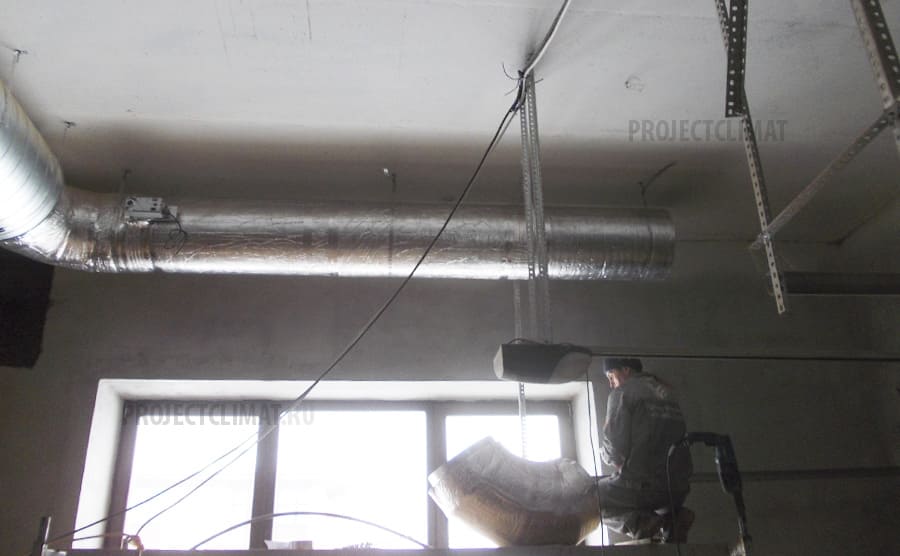

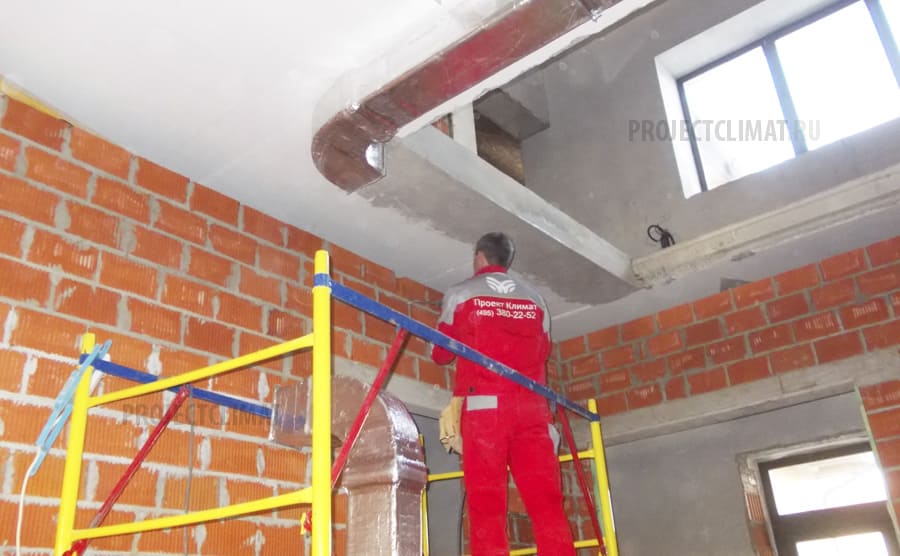

Потолки высокие: это здорово, есть где размахнуться. Но и на сложность работ также сказывается: все работы относятся к классу высотных, выполняются с туры.

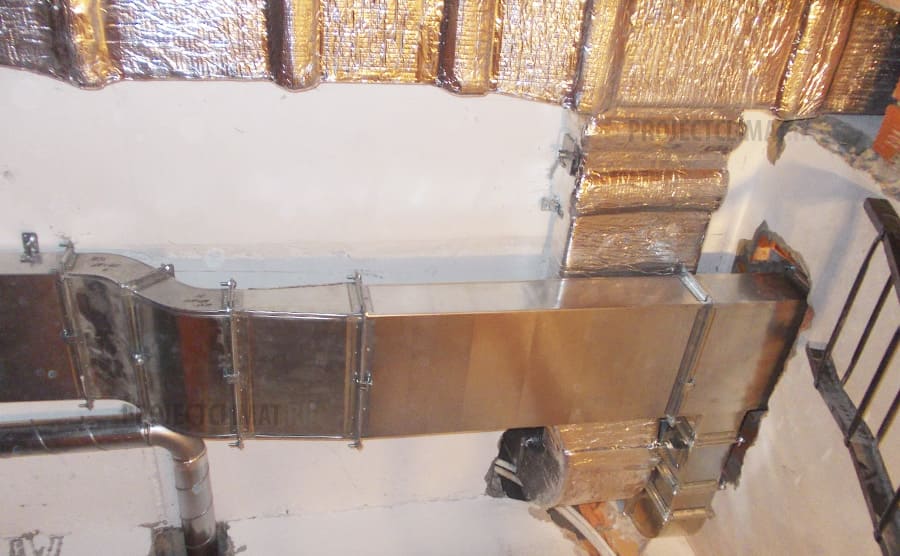

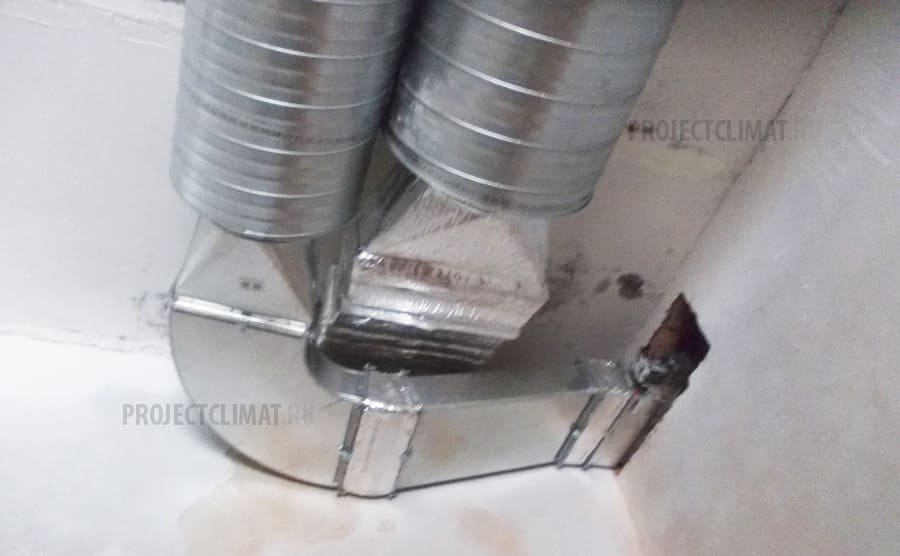

Воздуховоды имеют не только сложную конфигурацию при разведении по помещениям: они меняют сечение и форму на своём протяжении: с целью экономии места и снижения опуска потолка в некоторых помещениях принят вариант установка прямоугольных воздуховодов.

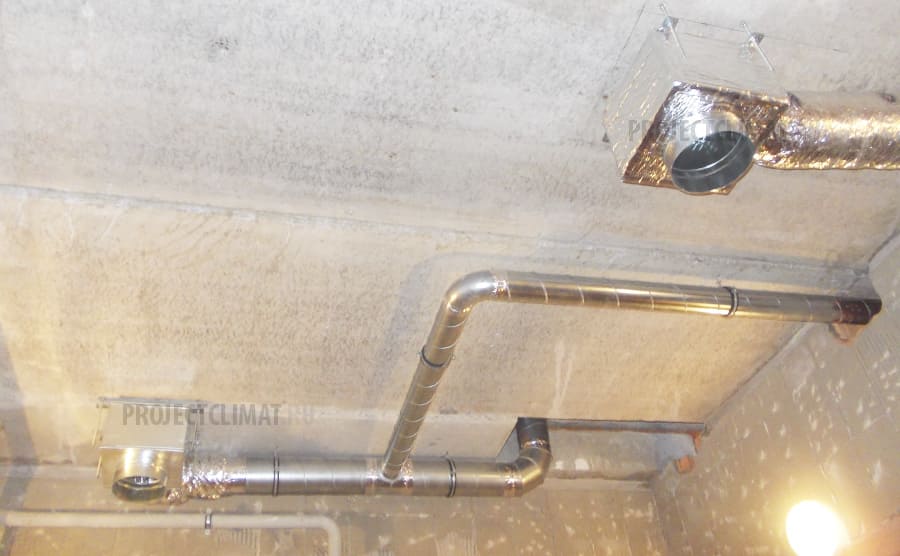

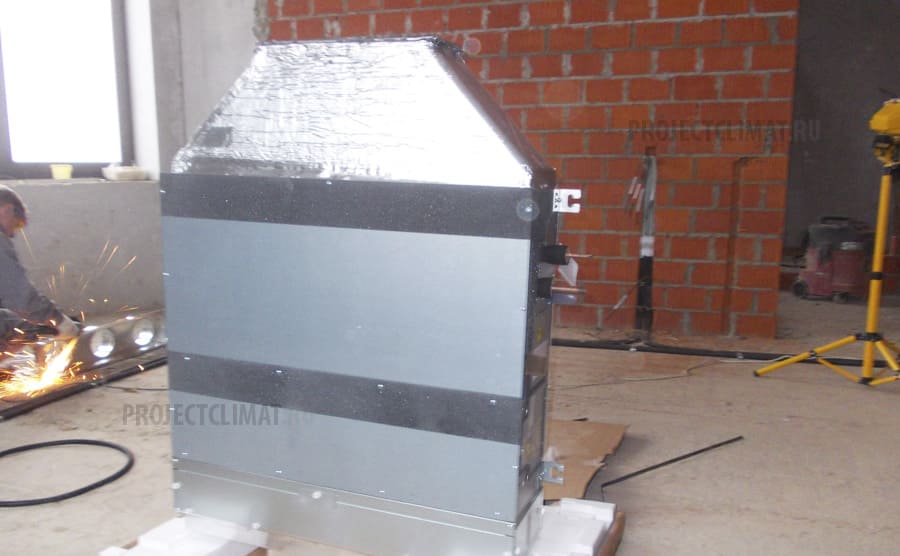

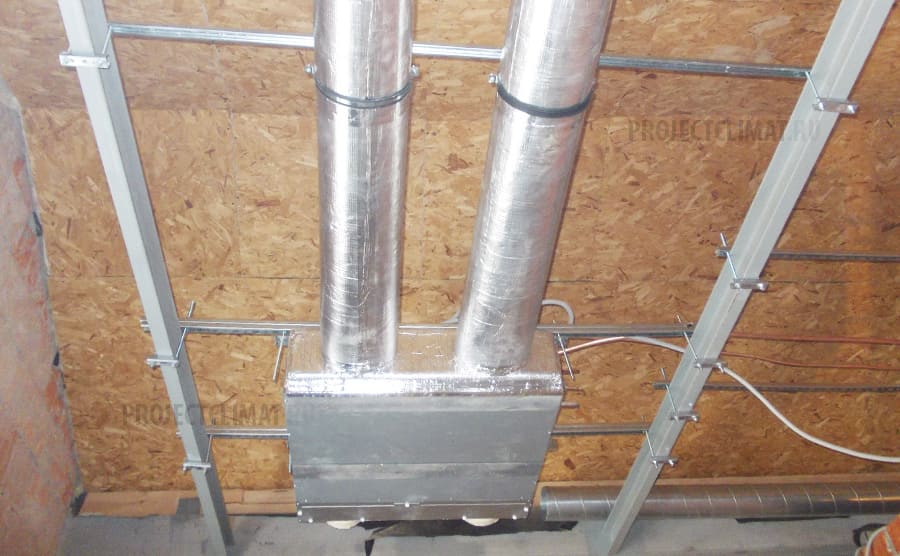

Воздуховоды оканчиваются адаптерами. Забирающий адаптер и подающий разнесены в пространстве для создания комфортного распределения и обмена воздухом. Подающий охлаждённый воздух адаптер обклеен тепловой изоляцией.

В качестве базы для создания системы кондиционирования выбрана мультизональная система кондиционирования Mitsubishi Electric серии Standart CityMulti PUHY-P300YJM-A, обеспечивающая мощность охлаждения в 33,5 кВт. с возможностью подключения двух десятков внутренних блоков разных типов и разной мощности.

Далее представлены фотографии с примерами закладки коммуникаций под кондиционеры.

Создание системы канального кондиционирование на базе кондиционеров Mitsubishi Electric

Между воздуховодами, диффузорами проложены фреоновые трассы, которые подводятся к внутренним блокам канальных кондиционеров.

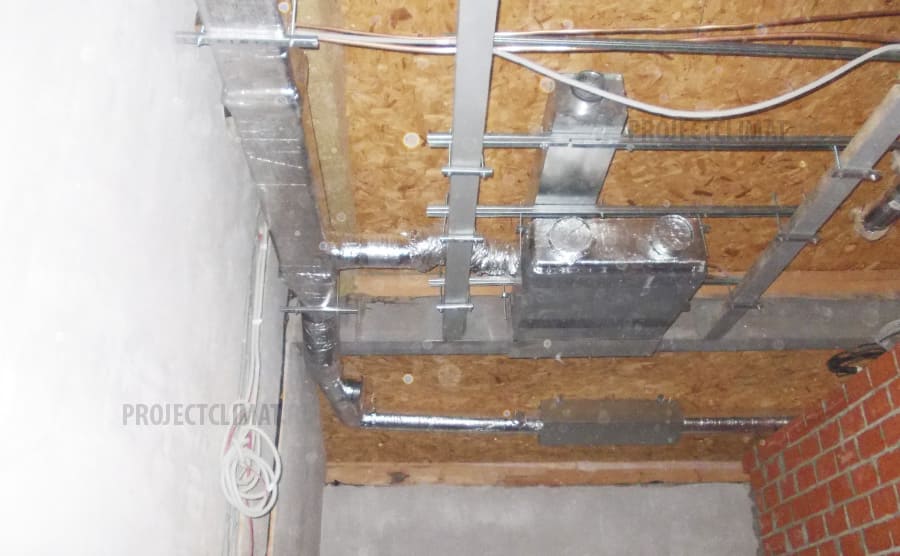

На фотографии - подготовка к монтажу внутреннего блока канального типа: смонтирован адаптер, к которому подключается воздуховод. На заднем фоне видны трассы фреонового контура, проложенные по полу.

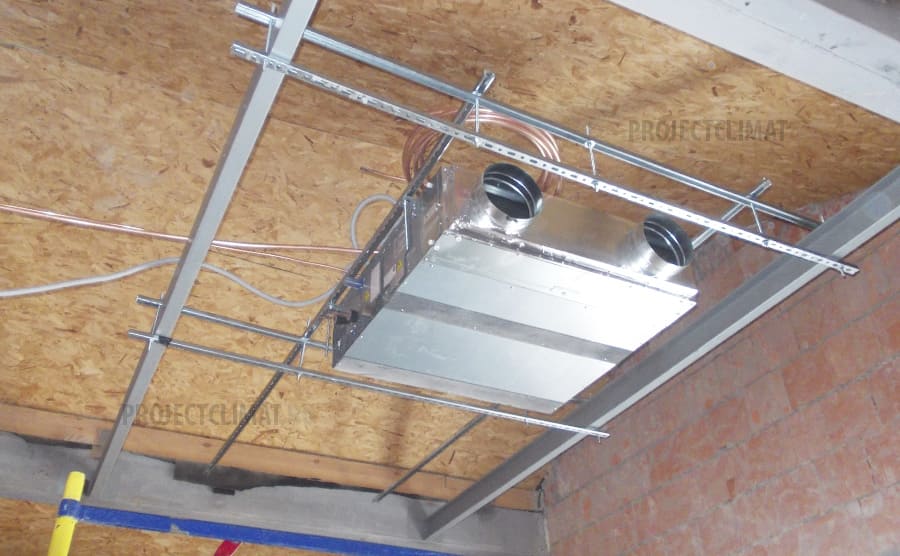

Внутренний блок одного из кондиционеров смонтирован: закреплён к потолку, размотана бухта меди для протяжки трассы и подключения к внешнему блоку - мультизональной системы кондиционирования.

После закрепления самого агрегата проводят подключение воздуховодов к закреплённым адаптерам.

На фотографии представлен пример разбиения трассы обычным делителем. От внешнего блока магистральный фреоновый контур разбивается делителем потока на два равнозначных направления, каждое из которых подводится к своему кондиционеру, отвечающему за охлаждение/обогрев своего помещения.

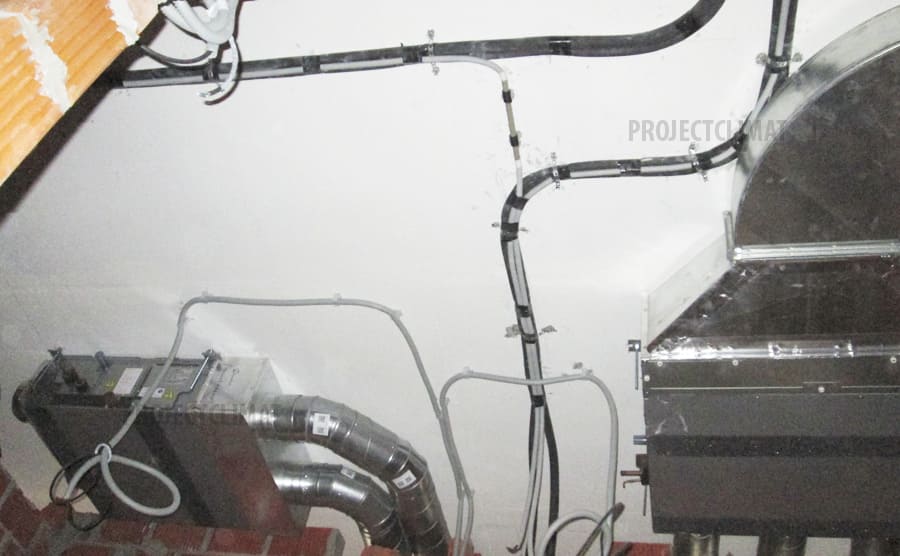

На данной фотографии видны два смонтированных канальных блока и коммуникации, подведённые к ним.

Коммуникации системы кондиционирования и вентиляции постоянно пересекаются, ведь даже к адаптерам канальных кондиционеров подводятся воздуховоды, которые обеспечивают подмес свежего атмосферного воздуха: до 30% от всего объёма.

Канальный кондиционер. Коммуникации: фреоновый контур и прямоугольные воздуховоды.

Ещё одна фотография общего вида одного из помещений, где проложены инженерные сети вентиляционной системы и кондиционеров.

От мультизональной VRF системы Mitsubishi трассы разведены к каждому кондиционеру, а уже от них - воздуховоды по потолку. Но не только...

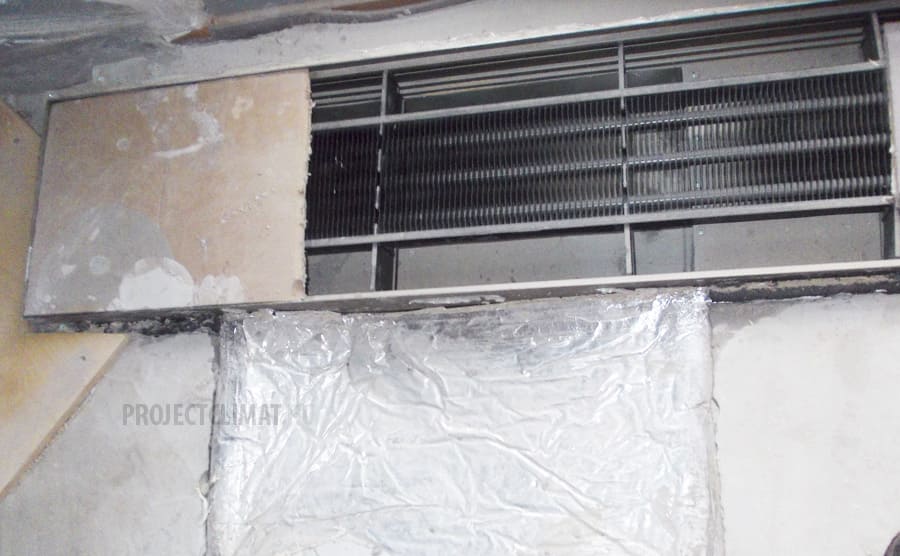

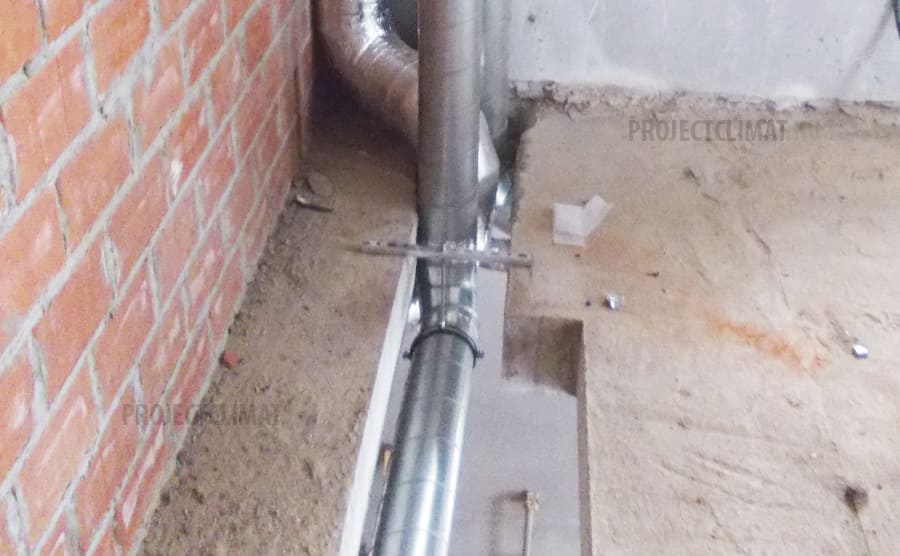

Одним из решений была установки охлаждающих секций... в полу. Оригинальное решение для помещений, эстетику которых не хочется портить ни декоративными решётками в стенах или потолках, ни тем более, настенными кондиционерами. Щелевые решётки будут под окнами панорамного остекления.

Пока что наша миссия завершена: ждём окончания ремонта. После проведения чистовой отделки мы закончим начатое: установим диффузоры, наладим систему автоматики, отрегулируем клапана и расход воздуха, настроим работу центральной системы кондиционирования.

При реализации подобных объектов - полагайтесь, в первую очередь, на профессионализм и рационализм. Погоня за лучшей ценой, зачастую, приводит к плачевным результатам: мелкие и микро климатические "компании", не обладая ни опытом, ни знаниями, ни навыками, предложат цену, которую нельзя перебить. Но это видимость: либо объект забуксует из-за возникающих дополнительных работ, либо он будет сделан максимально экономно, но, скорее всего крайне неэффективно. Нужна вам "криво работающая система" стоимостью значительно превышающей миллион рублей?

Предлагаемый нами уровень цены более чем конкурентный. И это касается и стоимости оборудования, и стоимости работ по его установке.

Завершение установки кондиционеров и вентиляции

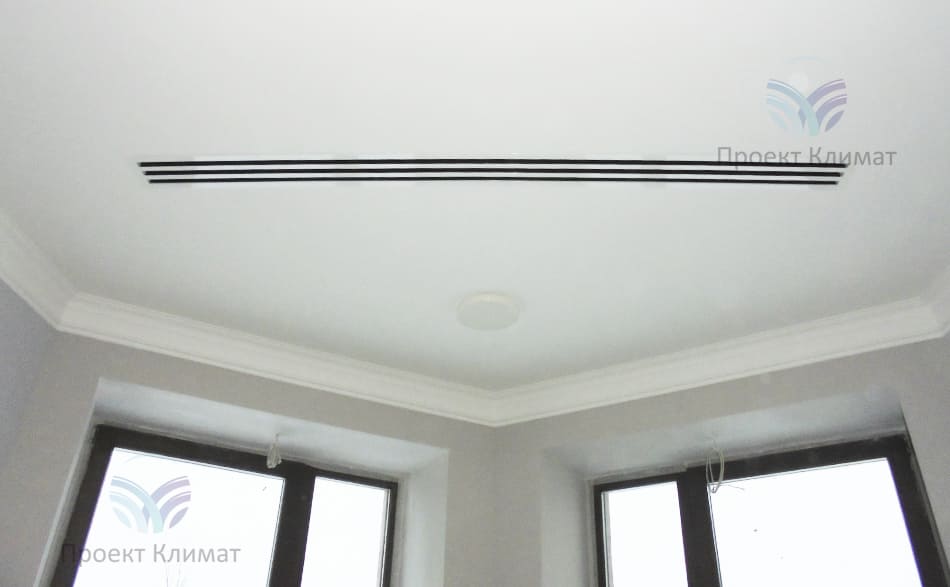

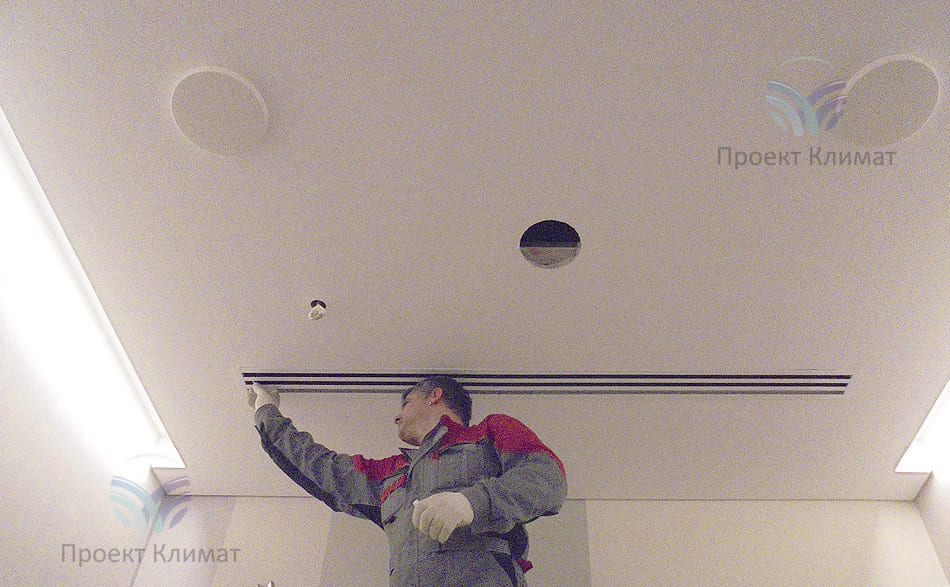

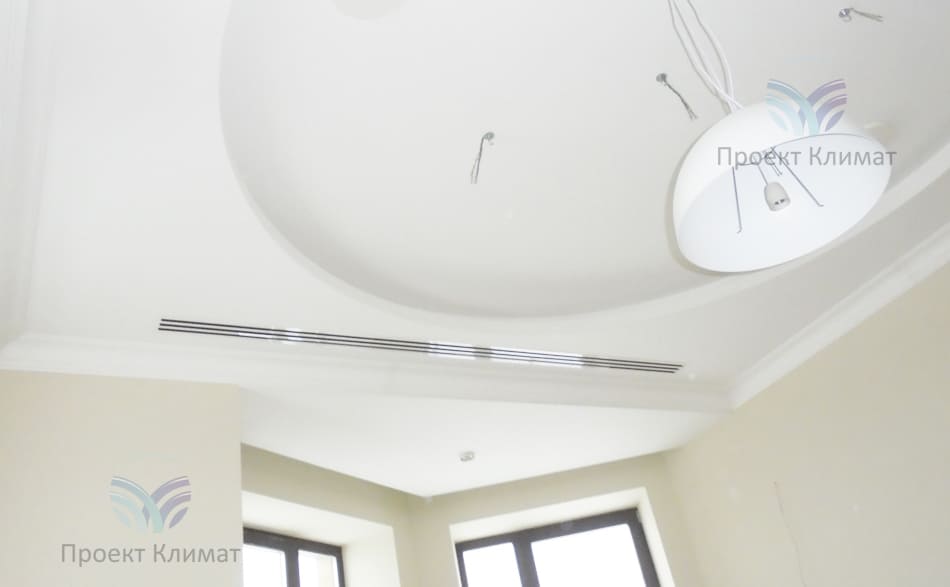

Монтаж щелевой решётки канального кондиционера. Именно через неё осуществляется подача охлаждённого воздуха в помещение.

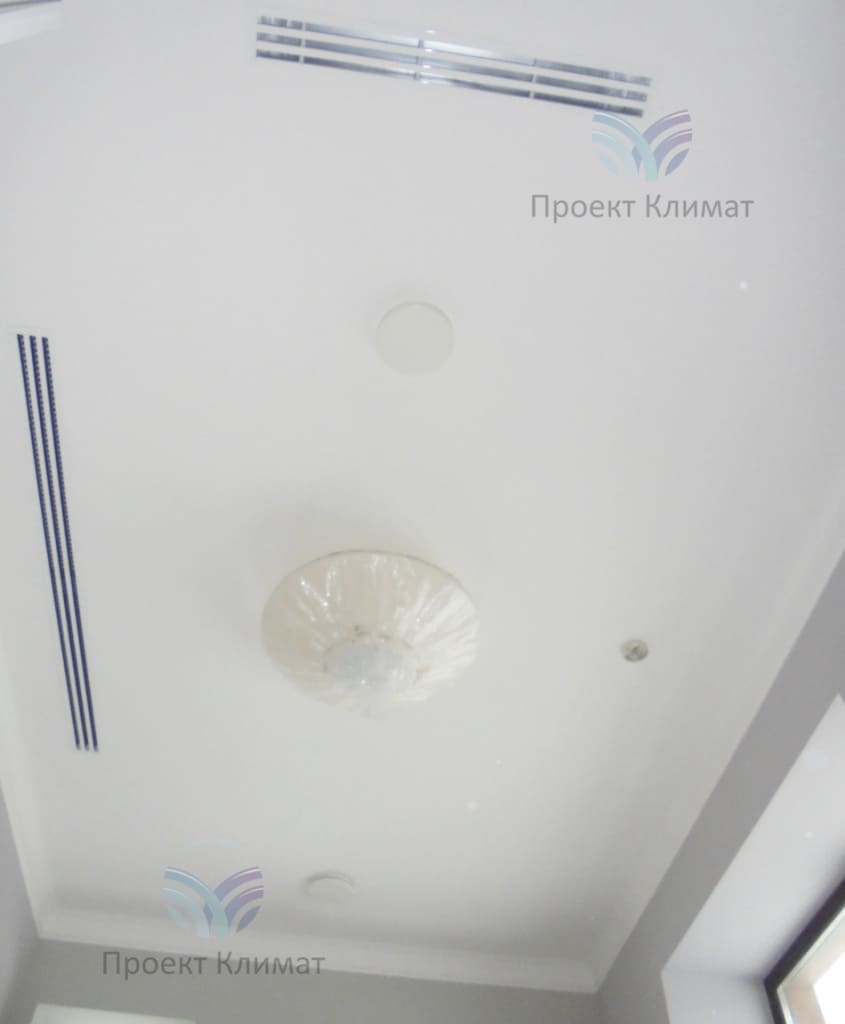

Декоративные решётки канального кондиционирования размещены практически в каждой комнате: система кондиционирования и вентиляции охватила весь частный дом.

Канальный кондиционер в интерьере практически не заметен, а сами решётки воспринимаются как элемент дизайна, не нарушая его.

Диффузоры системы вентиляции установлены и настроены на раздачу свежего воздуха, который проходит через фильтры и рекуператор приточно-вытяжной установки Systemair.

Система канального кондиционирования как раз и создана для подобных масштабных объектов. Особенно учитывая изысканные интерьеры владельцев столь прекрасных домов!

Подобные элементы смонтированы на всех этажах по всему коттеджу. Все работы выполнены в рамках намеченных, согласно проекту кондиционирования и вентиляции.

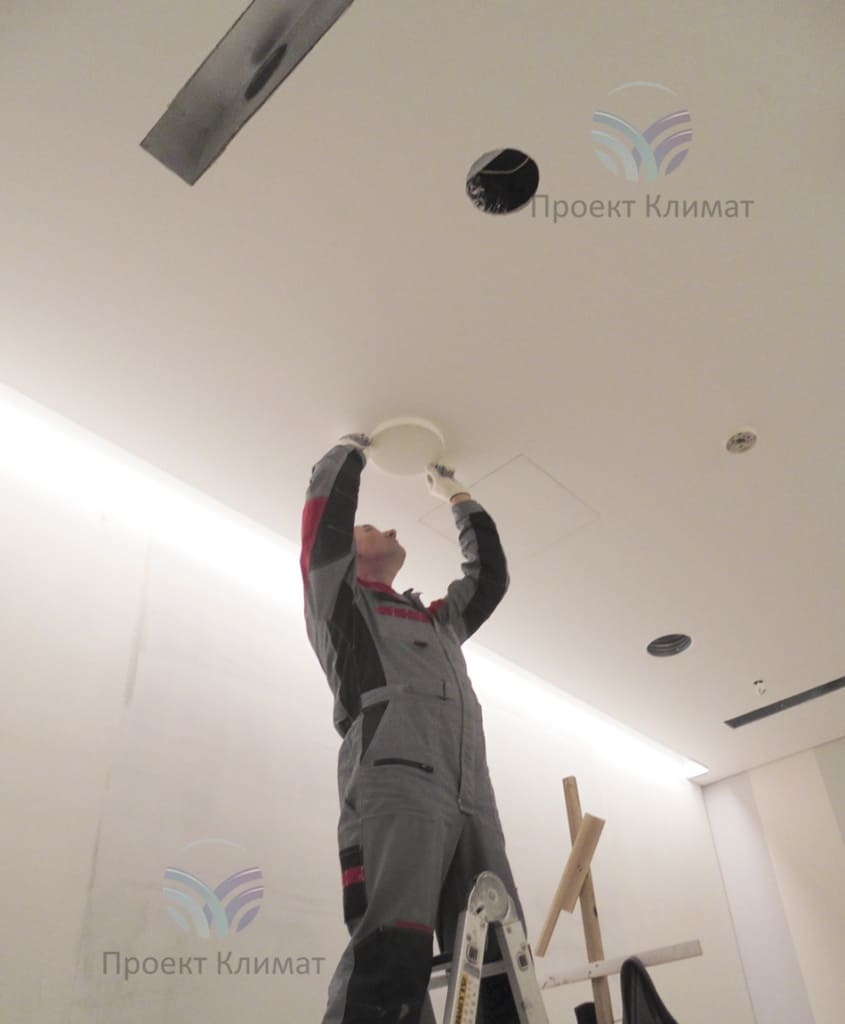

Установка диффузора системы вентиляции на посадочное место с регулировкой объёма подачи воздуха в помещение.

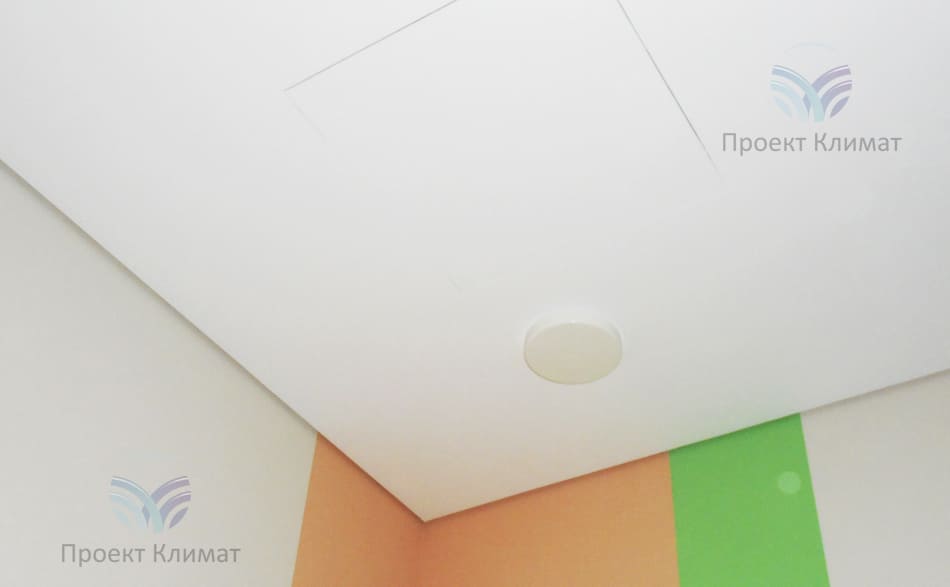

Сами элементы системы вентиляции смотрятся также лаконично и практически не заметны на потолке. Их задача - подать в комнату свежий, очищенный воздух для улучшения микроклимата и хорошего самочувствия владельца коттеджа.

Объект получился технически грамотным, эстетически красивым. Выбор оборудования у заказчика - отменный: при должном сервисном обслуживании прослужит столько, сколько дом простоит!

А вот теперь - точно всё! :о)

Искренне благодарим нашего клиента за проявленное доверие к нашей организации. Монтаж инженерных сетей (не только вентиляции и кондиционирования) с чистовой отделкой продолжался более года. Удалось добиться минимальных отклонений от намеченных работ и выдержать поставленные сроки сдачи.

Желаем скорейшего новоселья. И... новых коттеджей, ведь уверены, что вопрос создания инженерных систем будет передан именно нам!

Подмосковье, загородный дом

450 м2

Установка приточно-вытяжная на базе Systemair TOPVEX FR06
