Серверная: охлаждение фермы майнинга криптовалют

Система кондиционирования фермы по майнингу криптовалют

Добыча (или майнинг) криптовалют - дело не только доходное, но и хлопотное. Мало того, что требуется найти место, получить достаточное количество электричества, так ещё и сотни видеокарт выделяют в форме тепла ровно столько энергии, сколько и потребляют.

Перегрев оборудования приводит как к снижению производительности, потере вычислительной способности по "добыче криптовалюты", так и к скорому выходу видеокарт из строя из-за работы на предельных параметрах!


Объект нестандартный. Размещение фермы - это ангар без утепления крыши и задней стенки. По обеим сторонам - смежные помещения, от которых притоки теплоты умеренные. В расчёт эти параметры были включены, оборудование подобрано с запасом по мощности, в т.ч. с учётом возможного расширения фермы под ещё одну загруженную стойку с видеокартами.

В качестве базы для создания системы охлаждения серверной были выбраны высоконапорные канальные кондиционеры по следующим причинам:

  • высокая производительность: мало какой из типов кондиционера имеет в своей линейке модель с производительностью в 50 кВт. на один внутренний блок
  • улучшенный воздухообмен: адресная подача охлаждённого воздуха
  • простота дальнейшего обслуживания и высокая надёжность

Ниже представлены фотографии с процессом монтажа с данного объекта:

Монтаж системы канального кондиционирования на ферме криптовалют

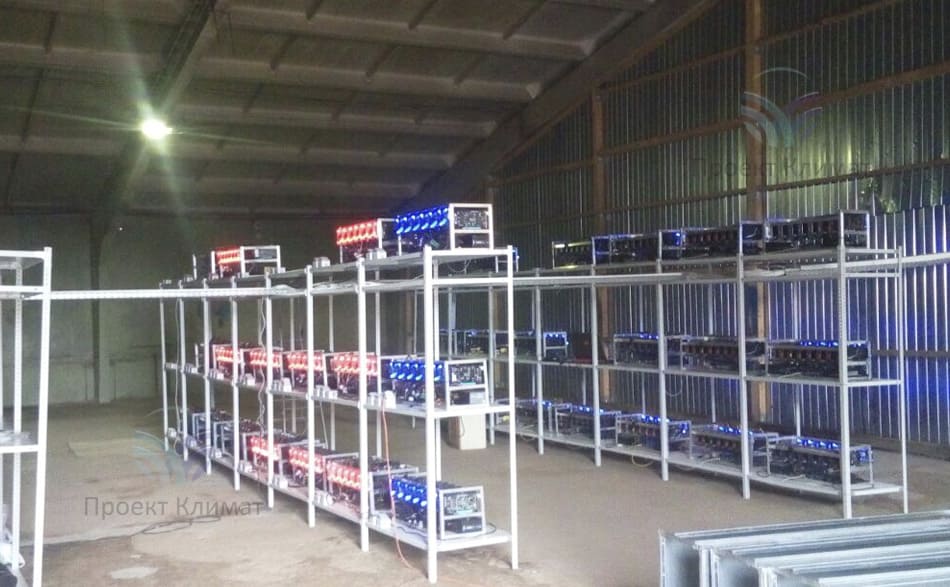

Стойки с видеокартами на ферме майнинга криптовалют

Шаг №1

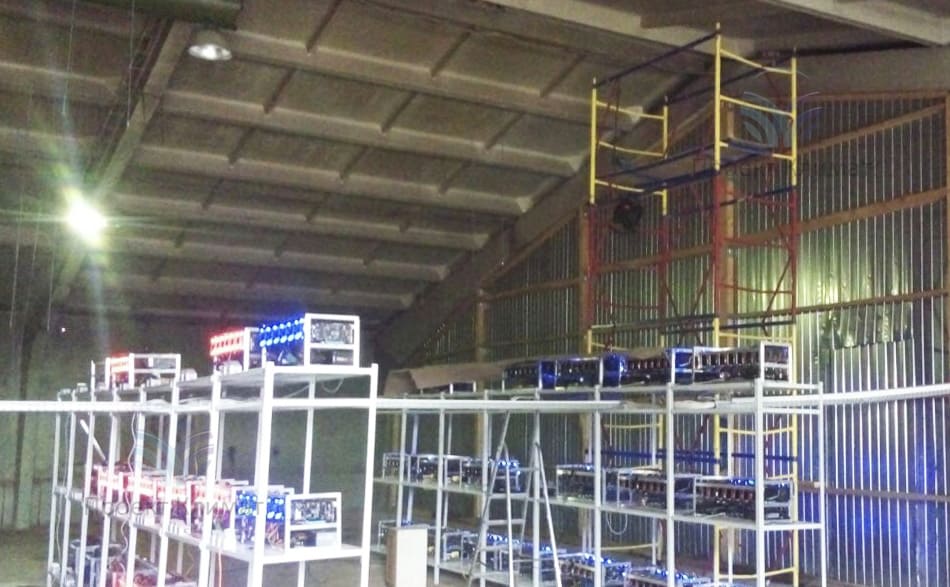

Стойки с видеокартами на ферме майнинга криптовалют: именно они выделяют тепло, разогревая воздух

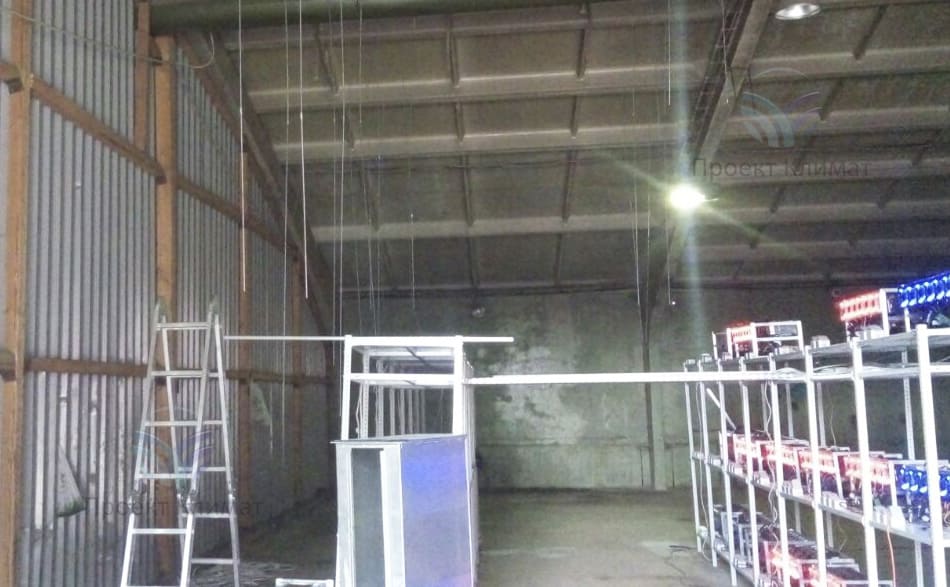

Подготовка к установке канальных кондиционеров

Шаг №2

Подготовка к установке канальных кондиционеров: крепление шпилек для монтажа внутренних блоков и воздуховодов с адаптерами
Высотные работы при монтажу внутренних блоков

Шаг №3

Высотные работы при монтажу внутренних блоков
Крепление канальных блоков сплит-систем

Шаг №4

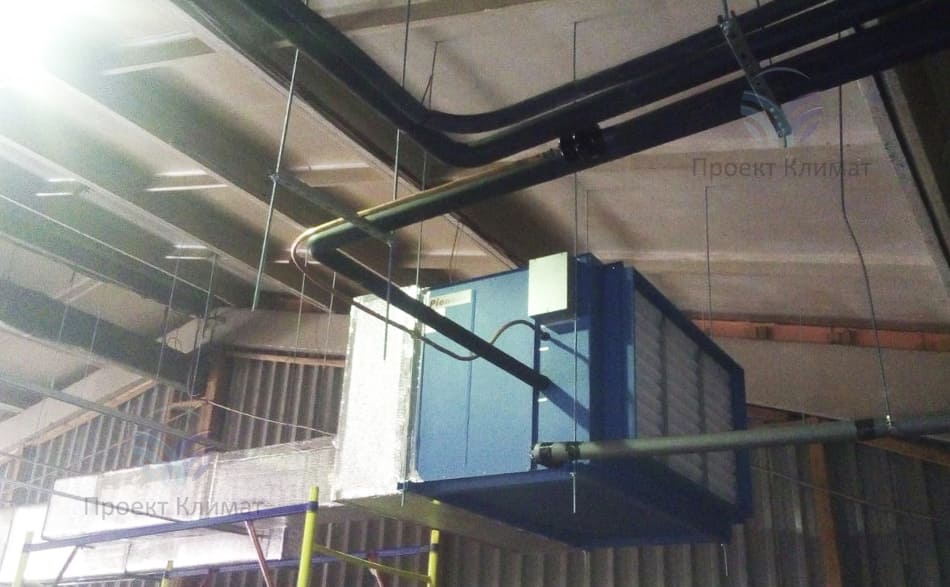

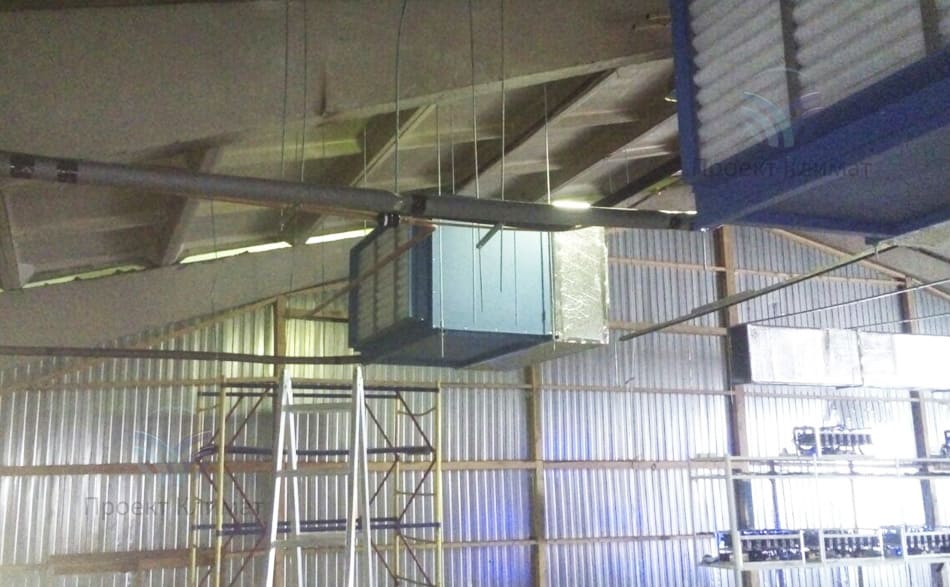

Крепление канальных блоков сплит-систем. Согласно рабочему чертежу, от них будет осуществляться разводка воздуховодов к стойкам

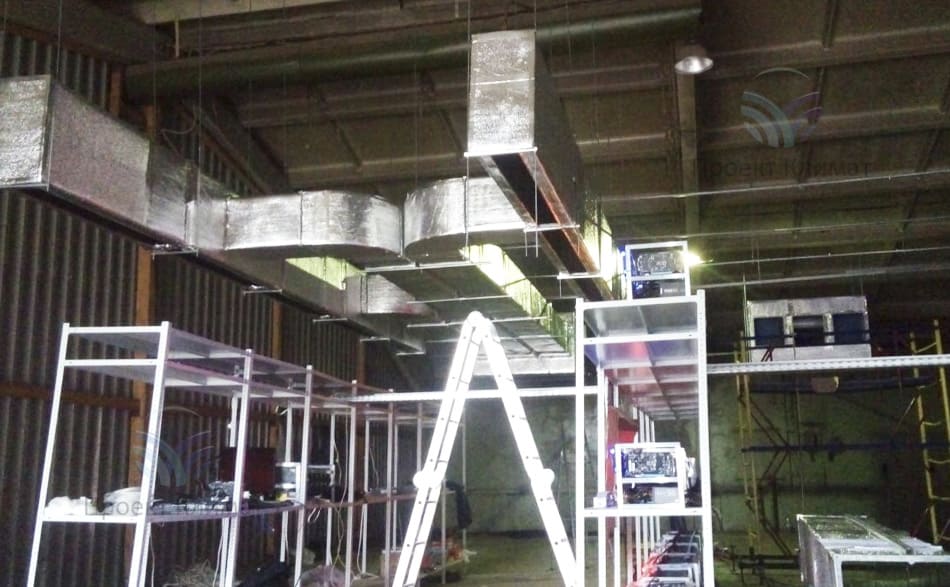

Монтаж воздуховодов канальных сплит-систем

Шаг №5

Монтаж воздуховодов канальных сплит-систем для адресной раздачи охлаждённого воздуха к стойкам
Проведение трасс фреонопровода

Шаг №6

Проведение трасс фреонопровода. Трубы большого сечения, гнуть их невозможно, каждый поворот - это паянное соединение с пайкой специальным припоем и выполнением работ под азотом
Подведение воздуховодов к канальному блоку

Шаг №7

Подведение воздуховодов к канальному блоку

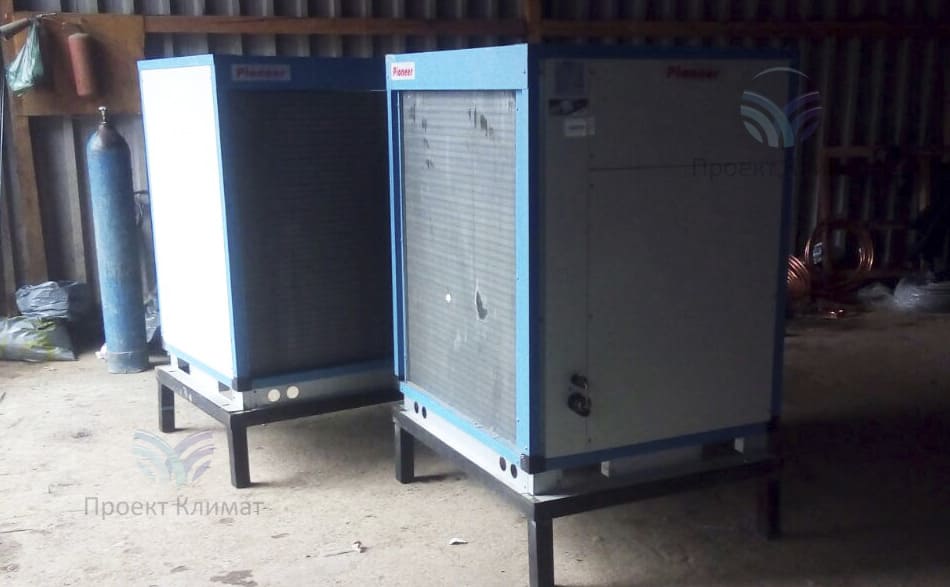

Подготовка к установке внешних блоков

Шаг №8

Подготовка к установке внешних блоков канальных кондиционеров. Тяжёлые. Большие. Под каждый выполнена подставка

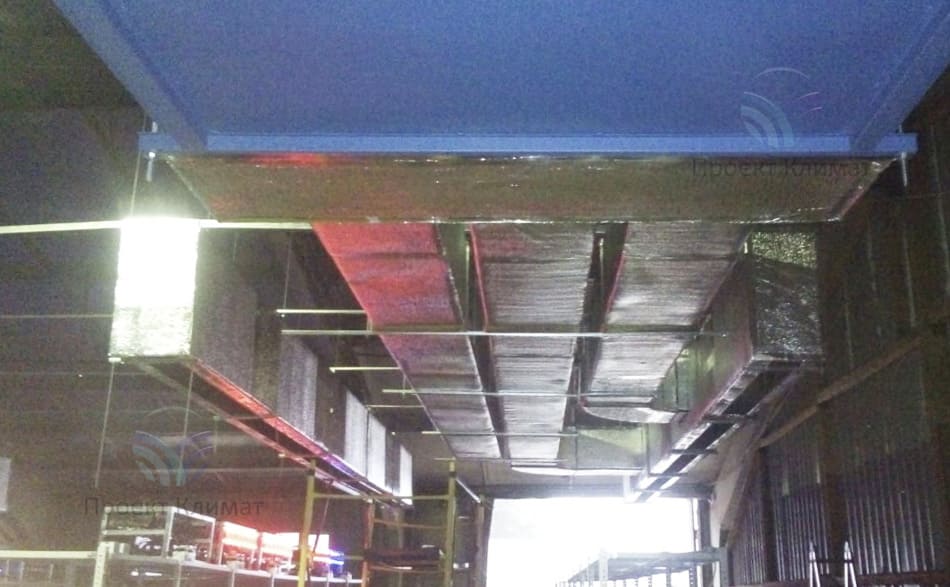

Разводка воздуховодов от канального кондиционера

Шаг №9

Разводка воздуховодов от канального кондиционера. Все воздуховоды с оклейкой теплоизоляцией, K-Flex, а не дешёвые аналоги
Процесс установки канального кондиционера

Шаг №10

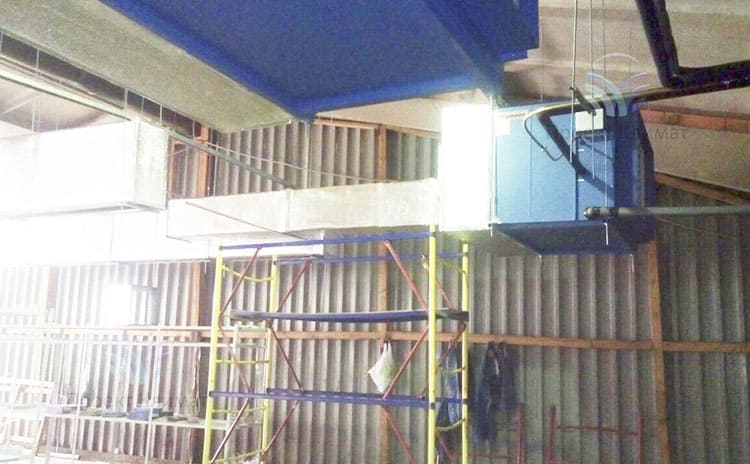

Процесс установки канального кондиционера. Работы ведутся при не прекращающемся процессе майнинга криптовалют: задача монтажникам - не повредить, не напылить, на уронить... справляются

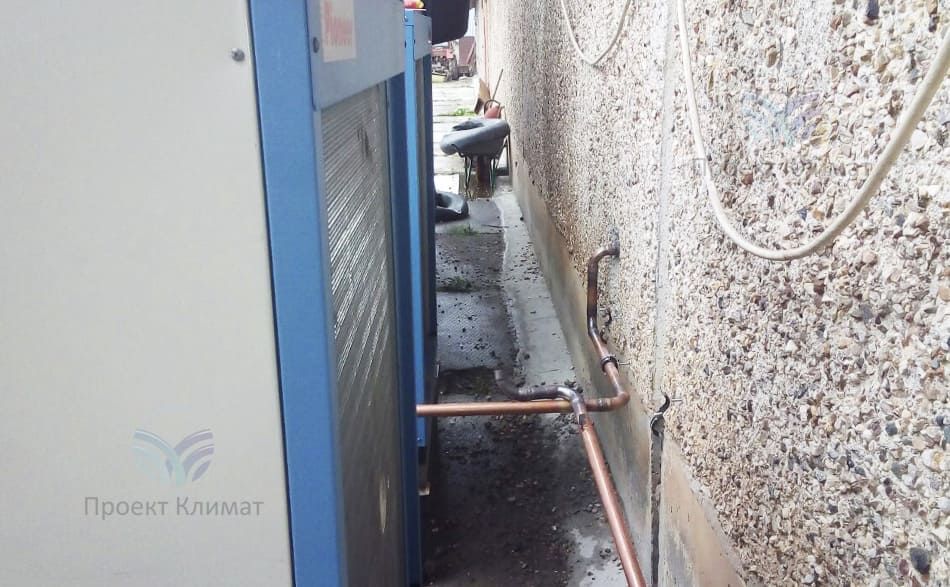

Пайка и укладка трасс кондиционеров

Шаг №11

Пайка и укладка трасс кондиционеров от внешних блоков

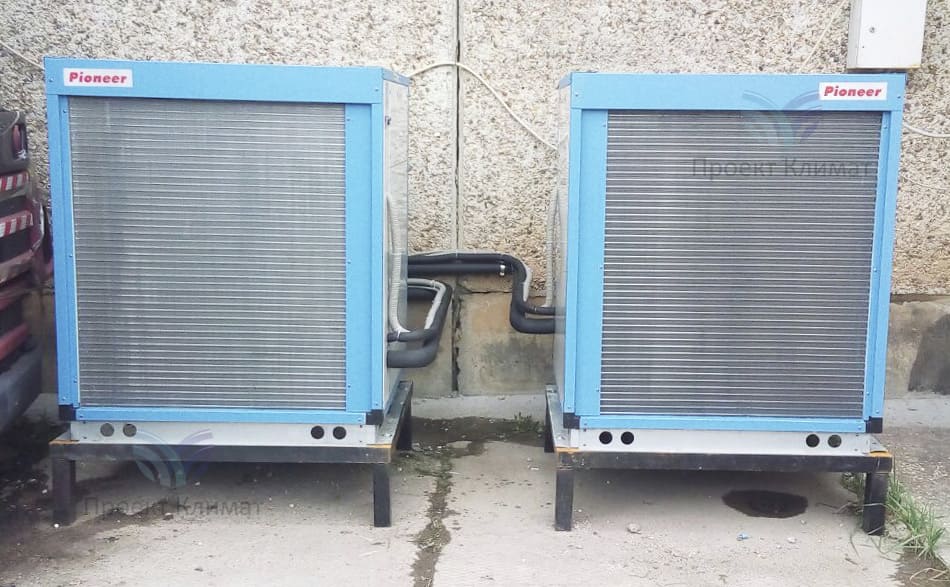

Завершение установки внешних блоков канальных кондиционеров

Шаг №12

Завершение установки внешних блоков канальных кондиционеров: все трассы в теплоизоляции, питание и кабели управления подведены
Монтаж адаптеров канальных сплит-систем

Шаг №13

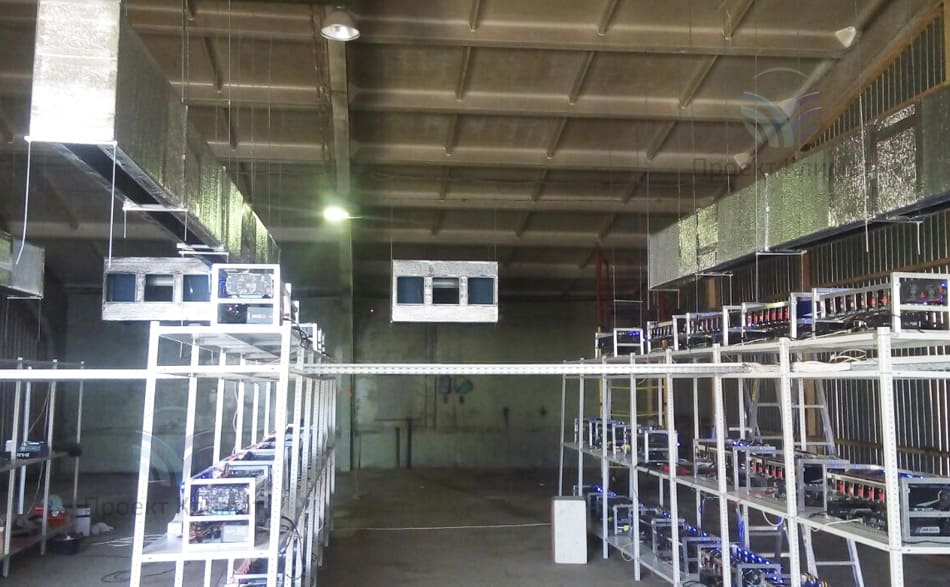

Монтаж адаптеров канальных сплит-систем завершён. Через них проводится раздача охлаждённого воздуха по стойкам

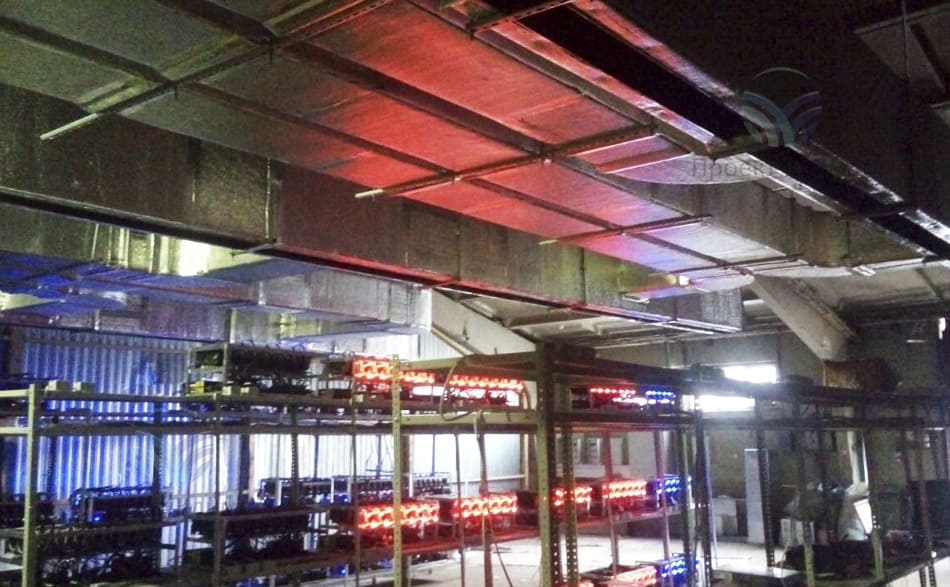

Общий вид системы кондиционирования майнинговой фермы

Шаг №14

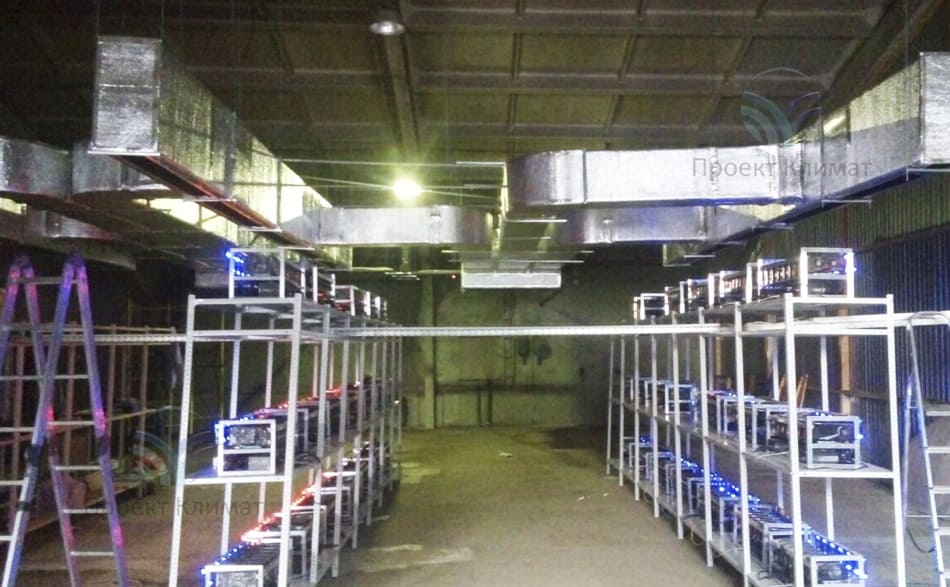

Общий вид системы кондиционирования майнинговой фермы, серверной
Охлаждение серверных стоек

Шаг №15

Охлаждение серверных стоек выполнено, теперь можно и увеличить количество стоек, т.к. заложен запас под расширение майнинговой фермы криптовалют

Да, эстетика объекта немного страдает: нет металлических лотков под скрытую укладку фреоновых трасс, все коммуникации хоть и проложены достаточно аккуратно - всё равно на виду. Но параметры монтажа определяются в том числе и бюджетом, выделяемым заказчиком, который был определён прагматично, исходя из назначения системы: надёжно, дёшево и сердито обеспечить круглогодичное охлаждение стоек для майнинга криптовалют. Что и было сделано.


Москва, серверная

600 м2
