RAS-M18UAV: завершение монтажа. Второй этап установки.

Завершение монтажа мульти сплит системы Toshiba

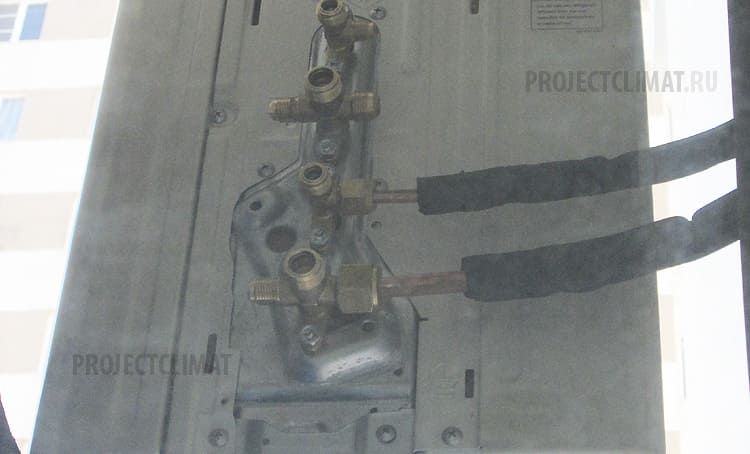

Внешний блок RAS-M18UAV

Шаг №1

Внешний блок мульти сплит системы RAS-M18UAV вывешен также на втором этапе: на первом были только проложены коммуникации, выполнено штробление и проложена система отведения конденсата. Как видно, система имеет возможность подсоединения двух пар медных трубок: по одной на каждый внутренний блок.

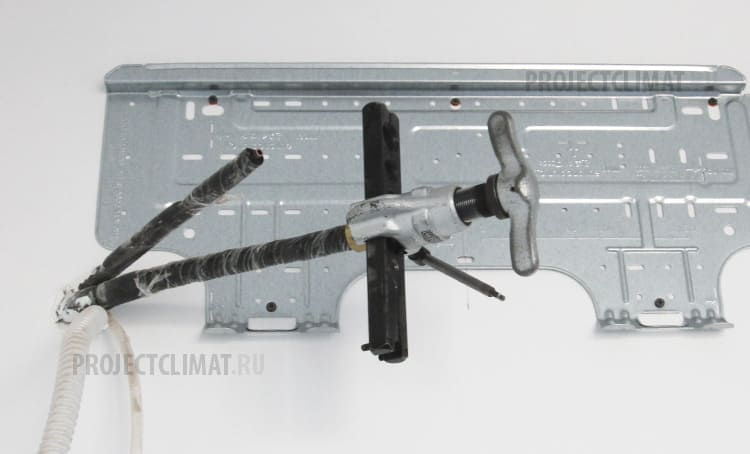

Вальцевание соединений

Шаг №2

Первым делом бригада выполняет установку пластины под внутренний блок после соответствующей разметки места установки. Укорачивается трасса: был оставлен некоторый запас. Выполняется развальцовка окончания трассы.
Развальцованные трубы

Шаг №3

На трубу надевается гайка, которая затем крепко стягивает две части трассы кондиционера. От качества вальцевания зависит герметичность соединения. Очень и очень важный и ответственный процесс несмотря на кажущуюся простоту. Если его провести спустя рукава - фреон выйдет. Сразу или постепенно.

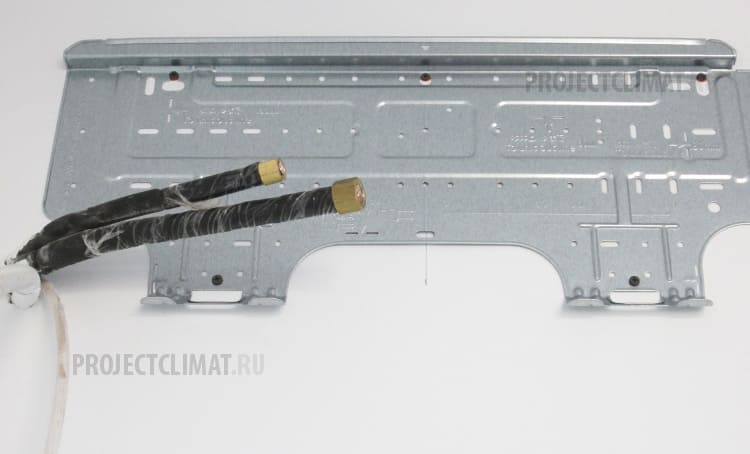

Пластина и медные трубки под кондиционер

Шаг №4

Всё готово к началу монтажа внутреннего блока инверторного типа M10SKV-E. Да. Скотч на трассе, не вполне эстетично, зато практично: обеспечивает сохранность изоляции при прокладке коммуникаций и защищает от пагубного воздействия бригад строителей, завершающих ремонт. Тем более трасса закроется самим внутренним блоком.

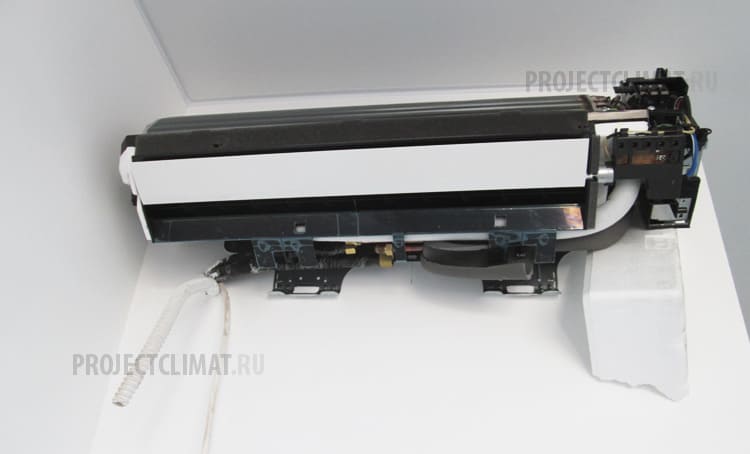

Установка внутреннего блока мульти сплит системы

Шаг №5

Корпус внутреннего блока кондиционера демонтирован для свободного доступа к элементам испарителя и клеммным элементам, к которым подсоединяется питание и кабели управления.

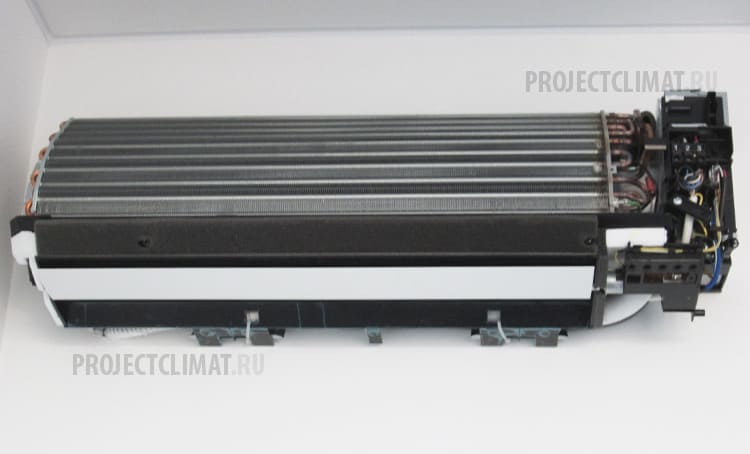

Завершение установки внутреннего блока

Шаг №6

Дренаж подсоединён, фреоновый контур замкнут. Всё готово к финальному этапу - вакуумированию трассы и первому запуску мульти сплит системы.

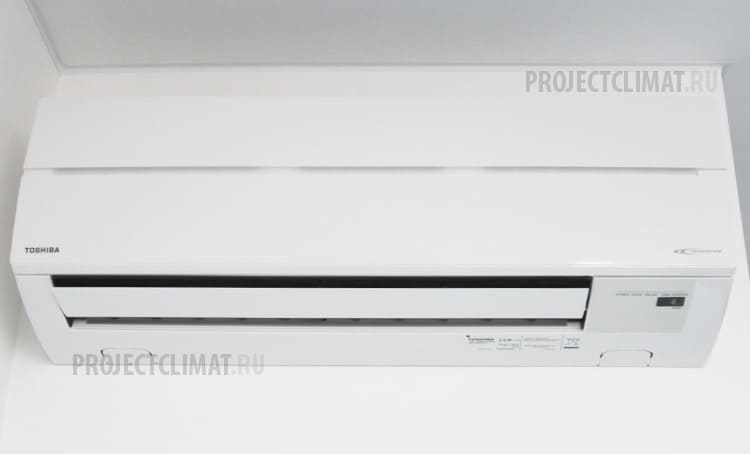

Кондиционер смонтирован

Шаг №7

Вот так выглядит наша работа, когда она сдаётся заказчику. Чётко, качественно, надёжно! В примере представлен один блок, но все те же операции проводится и на втором кондиционере мульти сплит системы.

Москва, квартира

90 м2
