Прокладка коммуникаций под две mini-VRF системы

Небольшой объект по монтажу VRF-системы

Небольшой по объёму проводимых работ и монтируемому оборудованию объект. Новый ЖК в Москве. Внешние блоки можно размещать только на общем балконе. Длина фреоновых трасс из-за этого существенная, даже мульти сплит-система не справится, тем более, что от внешнего блока каждая трасса тянется отдельно.

По техническим параметрам принято решение выполнить монтаж мультизональных кондиционеров. Двух. Каждый будет обслуживать по два внутренних блока. При этом получаем экономию на трассе: от внешнего блока идёт магистраль большого сечения, которая доходит до блока-распределителя, от которого уже отходят отдельные фреоновые магистрали к внутренним.

Фреоновые трассы, дренаж и блоки-распределители

Блоки-распределители

Шаг №1

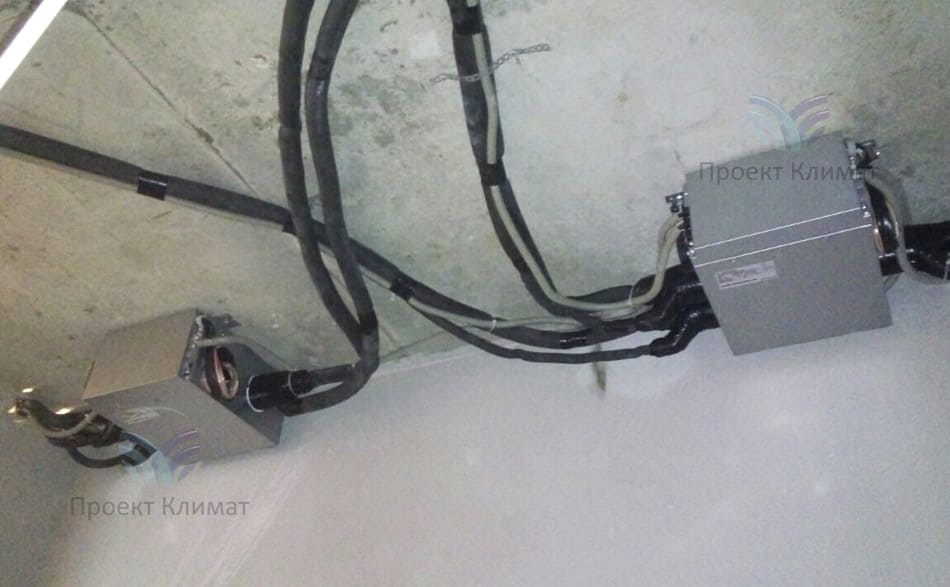

Блоки-распределители потоков: распределяют поток хладагента от внешнего блока до каждого внутреннего
Трасса к блоку-распределителю

Шаг №2

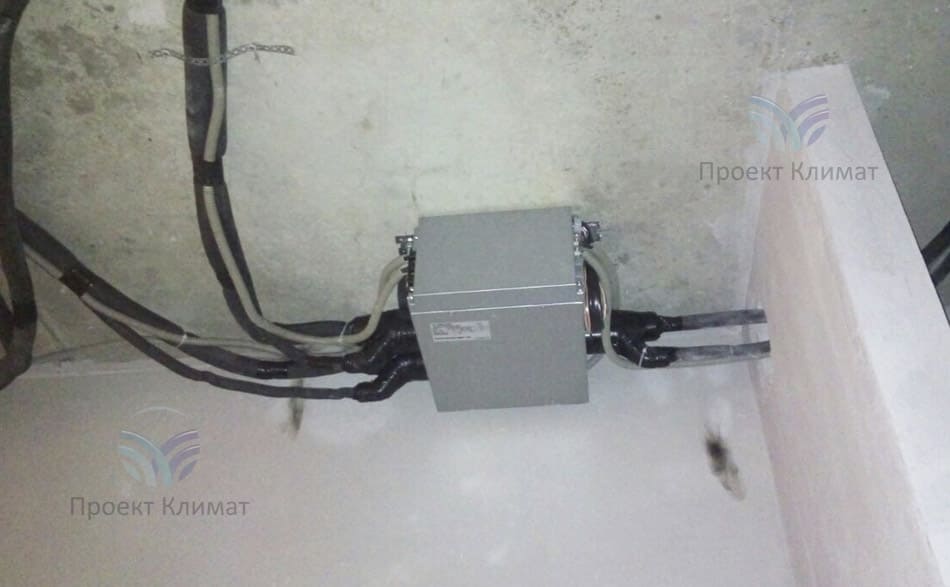

Трасса к блоку-распределителю подходит от внешнего блока одна. На выходе - уже две
Прокладка трассы под хладагент

Шаг №3

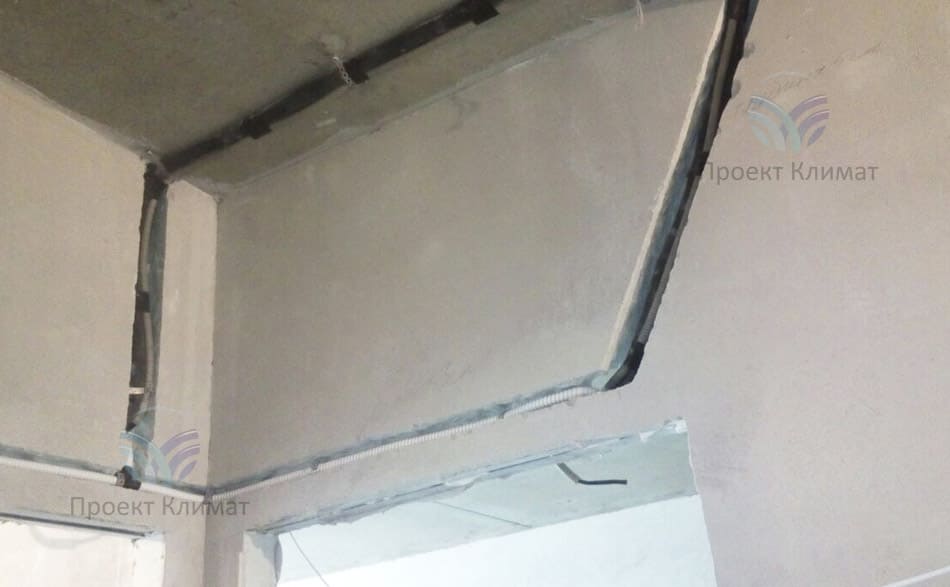

Прокладка трассы под хладагент выполнена под потолком - по кратчайшему расстоянию
Место установки внутреннего блока

Шаг №4

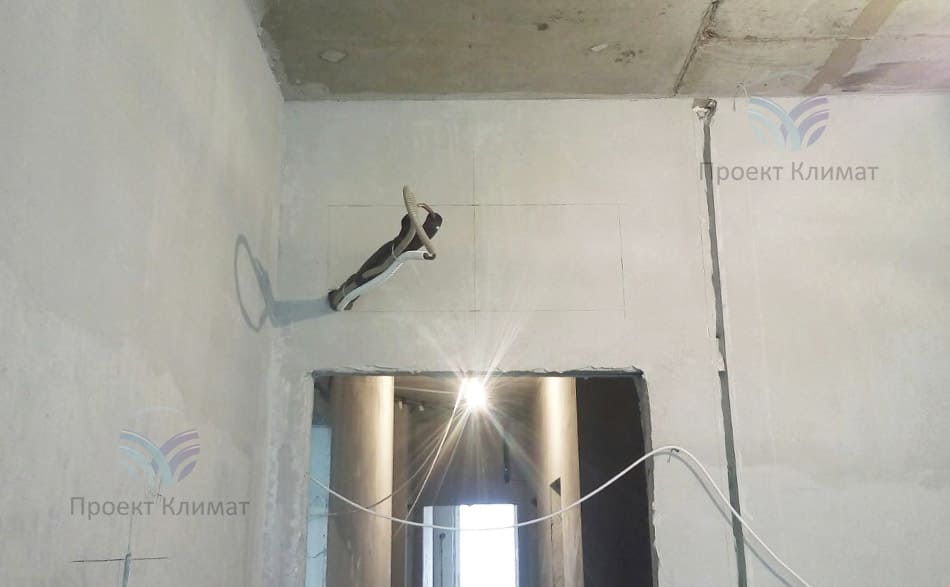

Эта же трасса с обратной стороны стены. Место установки внутреннего блока определено в проекте
Две трассы мультизонального кондиционера

Шаг №5

Две трассы мультизонального кондиционера проведены рядом, дренаж обеих объединён перед заведением в систему канализации
Вывод трассы под кондиционер

Шаг №6

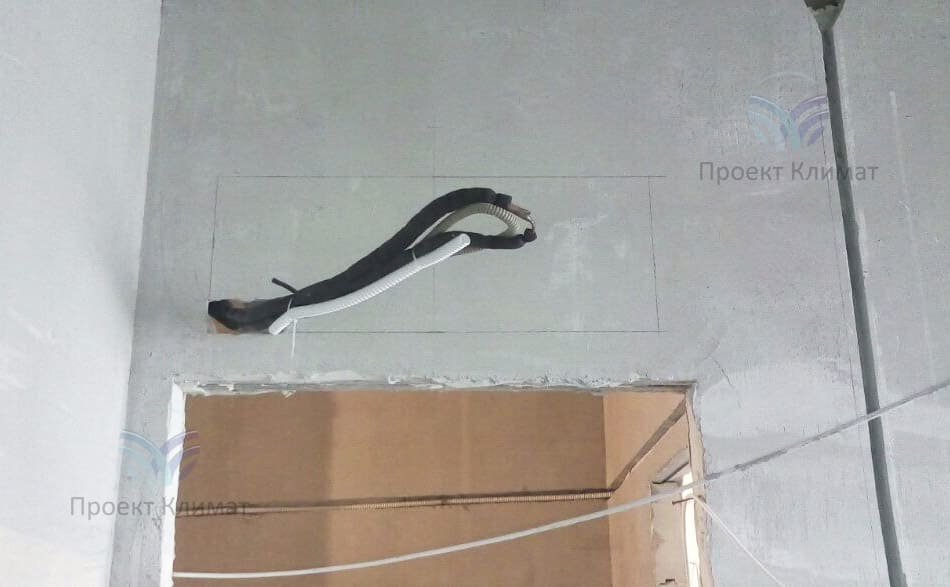

Вывод трассы под кондиционер. Трасса закольцована, т.к. находится под давлением в 40 атмосфер
Подведение фреоновой магистрали

Шаг №7

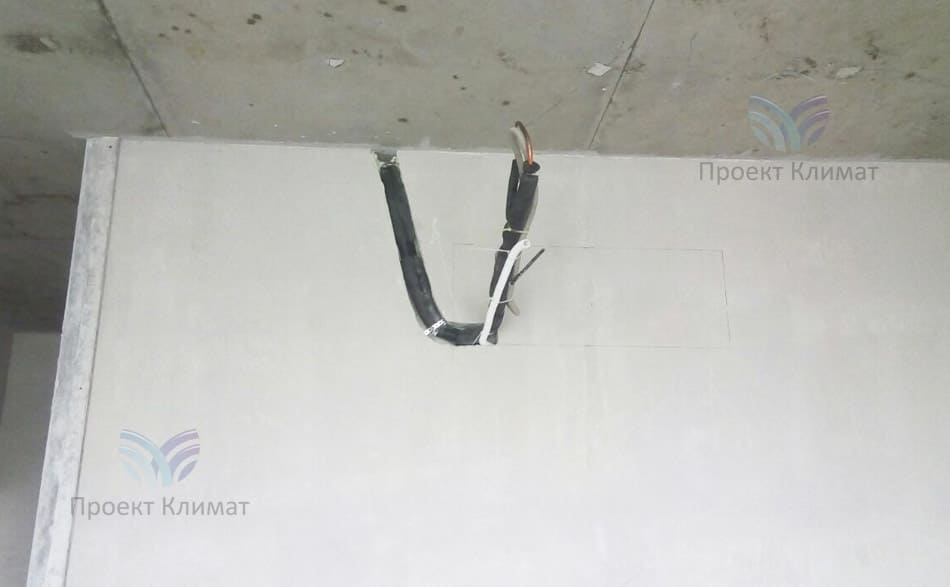

Подведение фреоновой магистрали к месту установки кондиционера

В качестве внутренних блоков выбраны классические настенные внутренние блоки. Заказчик не согласился на некоторое снижение уровня потолков ради канальных кондиционеров и системы вентиляции в квартире. Хотя есть варианты, которые позволяют и минимизировать воздействие инженерных систем на дизайнерские решения: за счёт размещения оборудования в таких зонах, как прихожие, гардеробные.

На этом пока всё, ждём окончания ремонта и звонка для выезда на второй этап проведения работ.


Москва, квартира

145 м2

Прокладка коммуникаций под две mini-VRF системы
