Монтаж трасс мульти сплит системы

Примеры установки мульти сплит систем

Если вы проводите ремонт в квартире или частном доме и озадачились созданием системы кондиционирования на базе мульти сплит системы, то представленные несколько фотографий с трёх разных объектов будут вам интересны, дадут понимание о том, как выполняется прокладка фреонового контура в помещении и разводка трасс.

Сам фреоновый контур состоит из двух медных трубок в теплоизоляции под фреон в газообразном и жидком состоянии, кабеля питания, управления и дренажной трубки для отвода конденсата, который образуется при работе внутреннего блока в режиме охлаждения.

Монтаж фреоновой трассы кондиционера
Монтаж системы кондиционирования на стадии ремонта
Прокладка фреонового контура выполняется через общий коридор под подвесным потолком
Одна из трасс мульти сплит системы

Все фотографии - с первого этапа, т.е. с этапа, на котором и выполняется основной объём работ, черновые и общестроительные. Монтаж внутренних блоков осуществляется на втором этапе с проведением процесса вакуумирования трассы и последующим запуском системы в эксплуатацию.

Фотографии с объектов по установке мульти сплит систем на этапе ремонта

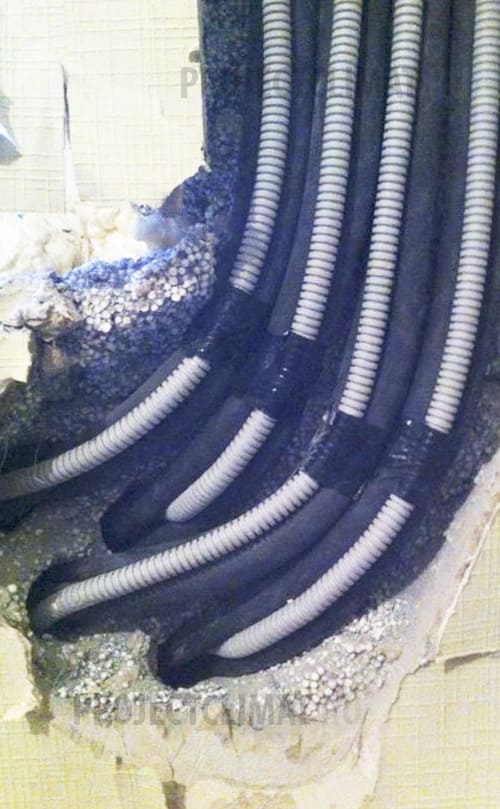

Бурение отверстий под трассы мульти сплит систем

Шаг №1

На фотографии представлен результат заведения четырёх трасс мульти сплит системы от одного внешнего блока. Под каждый фреоновый контур пробурено своё отдельное отверстие. От внешнего блока фреоновые контуры заведены в помещение для дальнейшего разведения по отдельным комнатам.

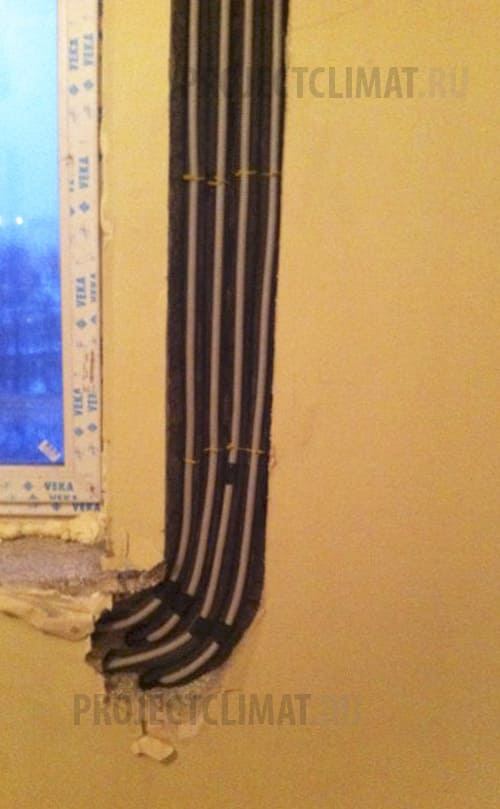

Прокладка трассы кондиционера в штробе

Шаг №2

В выполненной заранее штробе выполняется крепление отдельных фреоновых контуров всей системы.

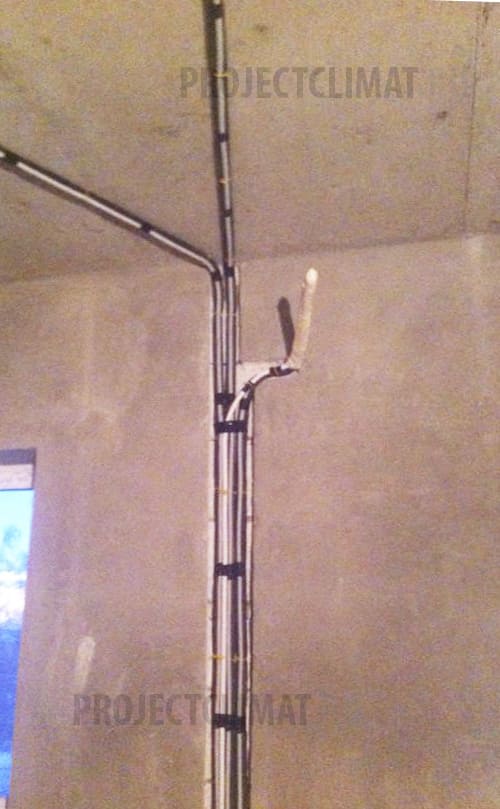

Прокладка трассы кондиционера по потолку

Шаг №3

С целью удешевления всего проекта, а также для минимизации воздействия на конструктив стен было принято решение о креплении трассы фреоновых контуров к потолку. Во-первых, это позволяет снизить протяжённость трассы, пустив её к месту предполагаемой установку внутреннего блока по кратчайшему расстоянию (не стоит забывать также о том, что компрессор может прокачать не безграничные длины коммуникаций!); во-вторых, нет необходимости штробить, углублять - всё скроет чистовой потолок.

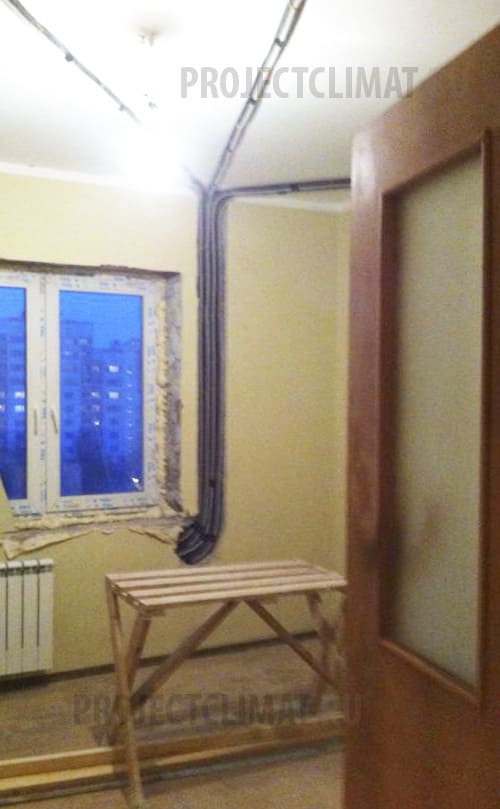

Разводка пяти трасс по комнатам

Шаг №4

Поднявшись до потолка, трассы расходятся по своим помещениям. Как видно на фотографии, две дальние заходят в одно соседнее помещение, где они также разделятся и подойдут каждая к своему месту.

Ещё один объект с параллельным заведением трасс внутрь здания. К слову заметить, при прокладке коммуникаций мы применяем качественную сербскую или бразильскую медные трубы: китайской тонкостенной (фольговой) не балуемся, т.к. сами несём гарантию как на работы, так и на монтируемое оборудование.


Пример закладки трассы для мульти сплит система на 3 внутренних блока

Трасса для мульти сплит системы на 3 внутренних блока

Шаг №1

Аналогичная картина и на аналогичном объекте: наша компания монтировала мульти сплит систему в частном доме. После заведения трасс в помещение и крепления в штробе выполняется разводка по помещениям. Здесь один из блоков остаётся: под него выведены коммуникации и оставлен запас для выполнения подключения к штатным элементам крепления на втором, завершающем, этапе установки мульти сплит системы.

На следующем представленном объекте установлены два внешних блока Mitsubishi Heavy SCM125ZJ-S - на шесть внутренних блоков. Не все порты задействованы (на один в итоге будет установлено пять внутренних блока, на второй - четыре), но применены именно такие блоки за счёт того, что мощности компрессора хватает для прокачки фреона и подачи его до самого удалённого внутреннего блока кондиционера.

Трассы под две мульти сплит системы Mitsubishi Heavy на 6 внутренних блоков каждая

Разводка фреоновых трасс кондицинера по помещениям

Шаг №1

С целью минимизации работ по штроблению стен и сокращения общей длины магистрали (не стоит забывать, что компрессор может подать фреоновую смесь не на бесконечные расстояния) на втором этаже трассы доводятся до потолка с дальнейшей разводкой по кратчайшему пути по помещениям. Это возможно благодаря дальнейшему опуску потолков при выполнении отделочных работ! В противном случае - часть из них были бы проложены по периметру или, например, по потолку первого этажа с заведением по стене к месту подключения внутреннего блока мульти сплит системы.

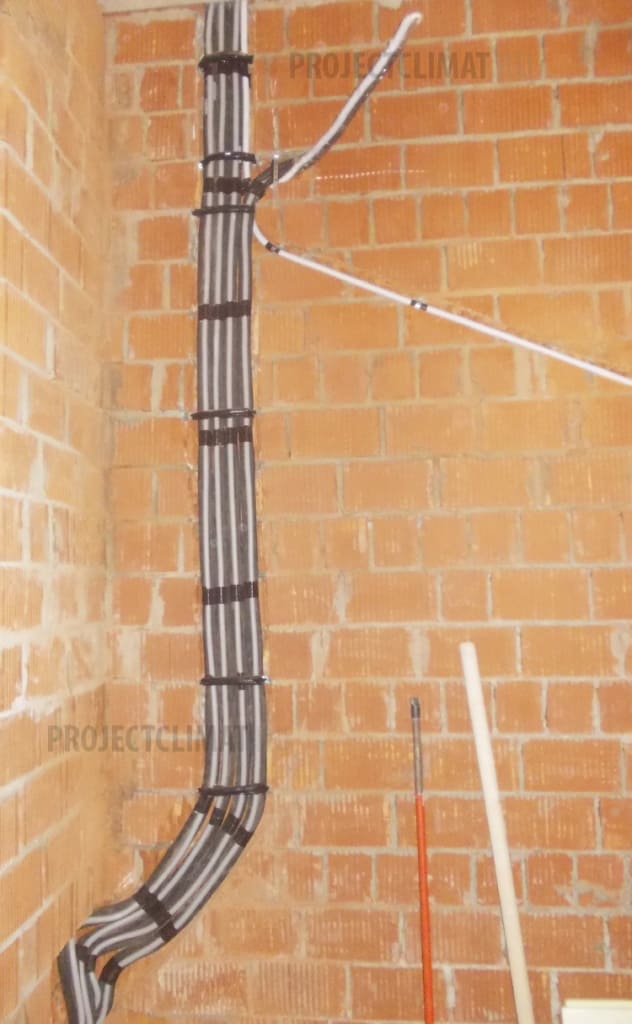

Вторая серия коммуникаций

Шаг №2

Вторая серия коммуникаций от второго внешнего блока мульти сплит системы Mitsubishi Heavy SCM125. В данной системе подключению подлежат не 6, а 4 внутренних блока. Но было принято решение ставить более мощный внешний блок из-за существенной протяжённости трасс: требуется более мощный компрессор. Такое явление не редкость при установке мульти сплит систем: помимо необходимости подключения заданного количества "голов" имеются и ограничения технического характера иногда приводящие к некоторому удорожанию проекта системы кондиционирования, как в данном случае.

Стоимость мульти сплит системы, её монтаж могут составить несколько сотен тысяч рублей. Вопрос: стоит ли рисковать, привлекая к выполнению работ интернет-магазин, торгующий всем и привлекающий вольнонаёмных строителей или обращаться в микро компанию в два вчерашних монтажника? Да, вам могут предложить заманчивые цены. Но экономия в 2000, 5000 хорошо 10 000 руб. (на больших системах) может аукнуться убытками в несколько десятков тысяч: какова вероятность того, что к вам приедут, если что-нибудь случится с блоками? Правильно ли подобрана система? Является ли компания официальным дилером? Хватит ли у неё ресурсов для замены оборудования, если официальный сервисный центр не сможет своевременно решить проблему с работоспособностью кондиционера?

А качество проведённого монтажа? Все коммуникации в подавляющем большинстве случаев зашиваются под потолком, замазываются штукатуркой, заклеиваются обоями. Если же утечка либо фреона или дренажа? Помимо нервов и времени неизбежны потери финансовые - частичное разрушение и восстановление ремонта.

Установка мульти сплит в коттедже

Установка мульти сплит в квартире


Обратитесь лучше сразу в профессиональную климатическую компанию!
